适配多品牌ANSI标准的25B号马丁链轮

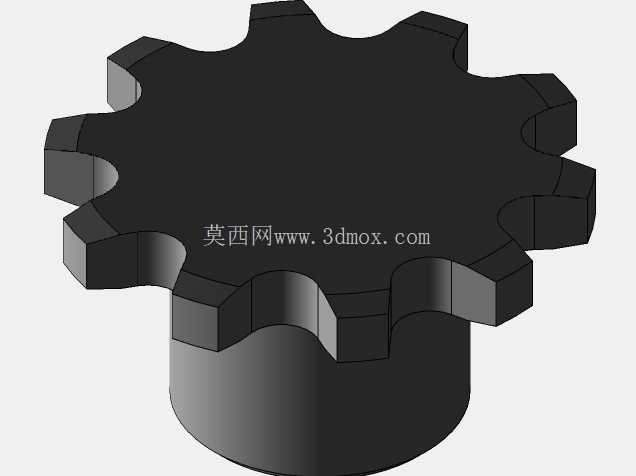

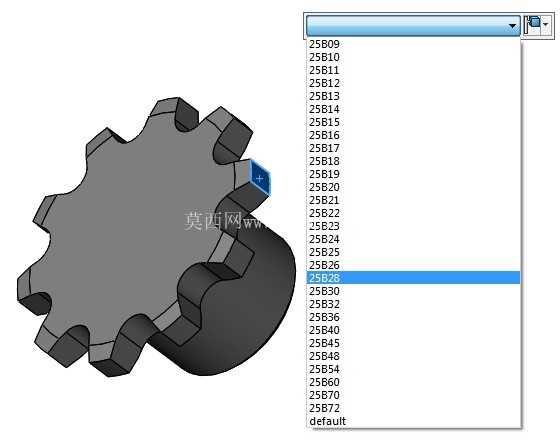

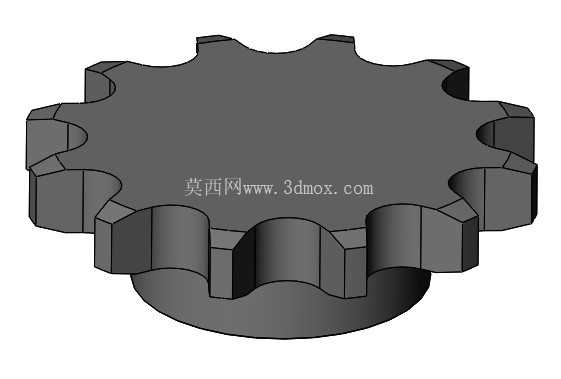

在散料输送、自动化生产线、轻工包装设备这类对传动同步性有稳定要求的场景里，链轮作为链传动系统的核心啮合部件，其齿形精度、安装适配性直接决定了整套传动机构的运行寿命与噪音表现。这款25B规格的马丁链轮，核心适配9齿至72齿的配置区间，齿形轮廓完全遵循ANSI标准规范做参数化建模，能直接匹配市面上所有合规品牌的ANSI系列滚子链条，不需要额外做齿形修配就能完成啮合装配，对于设备改造、备件替换的场景来说，能大幅降低现场测绘、二次修模的工作量。

从结构设计逻辑来看，这款链轮采用了一体式轮毂与齿圈的结构形式，没有采用分体式拼接的设计思路，主要是考虑到25B规格对应的链条节距较小，传动负载处于中低区间，一体式结构能避免拼接缝带来的动平衡偏差，在中高速运转工况下不会出现额外的径向跳动。齿部的轮廓做了标准的渐开线修形处理，齿侧间隙控制在ANSI标准规定的公差带中值位置，既不会因为间隙过小出现卡链、咬链的问题，也不会因为间隙过大导致传动冲击、反向回程间隙超差。齿根位置做了圆角过渡处理，没有尖锐的应力集中棱角，能有效分散链条滚子啮合时的接触应力，避免长期交变载荷下出现齿根裂纹的失效问题。

安装边界方面，这款链轮的轮毂轴向伸出长度做了优化设计，既保证了与传动轴配合的键槽接触长度足够传递额定扭矩，也不会因为轮毂过长占用过多的轴端安装空间，在排布紧凑的多轴传动箱内部，能给相邻的轴承、挡圈等部件留出足够的装配余量。中心安装孔的建模基准完全与齿圈的分度圆同轴，同轴度公差控制在机械传动常用的IT7级精度区间，装配到轴上之后不会出现齿圈偏摆的问题，能保证链条在整个啮合循环中与每个轮齿都均匀接触，避免出现局部齿面过度磨损的情况。链轮的端面没有多余的减重孔设计，一方面是25B规格本身尺寸不大，实心结构的重量完全在常规轴系的负载承受范围内，另一方面实心端面能减少运转过程中的气流扰动噪音，在对噪音控制有要求的轻工设备、实验室自动化设备场景中，这种设计的实际使用体验要优于带减重孔的结构。

在实际选型适配过程中，这款链轮可以直接替换同规格的ANSI标准链轮，不需要调整两侧轴的中心距，也不需要更换对应规格的链条，对于设备运维端的备件储备来说，能减少备件的SKU数量，降低仓储管理成本。齿面的建模没有做额外的硬化层结构示意，留给后续加工环节根据实际负载工况选择表面处理方式，比如普通工况下可以做发黑防锈处理，中负载频繁启停的工况可以做高频淬火提升齿面硬度，高湿腐蚀工况可以做镀锌或者不锈钢材质替换，建模的参数化结构能支持快速修改材质对应的结构细节，不需要重新绘制齿形轮廓。

从建模的细节处理来看，轮齿的每个啮合面都做了相切连续的曲面处理，没有出现建模碎面、棱角突兀的问题，导入到各类三维装配环境中都能顺利完成干涉检查，不会因为曲面精度问题导致装配仿真报错。轮毂与齿圈连接的位置做了均匀的圆角过渡，既符合实际机械加工的工艺要求，避免加工时出现应力集中的崩边问题，也能让模型在做有限元受力分析的时候，网格划分更加均匀，得到的应力计算结果更贴近实际使用状态。对于做传动系统方案设计的工程师来说，这款模型可以直接调入装配体中做布局验证，核对链轮与周边护罩、张紧轮的位置间隙，不需要从零开始绘制齿形，能大幅缩短方案设计阶段的建模时间。
