适配ANSI标准的200B系列马丁链轮结构

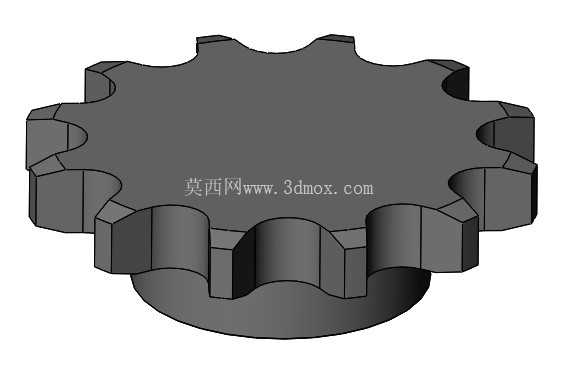

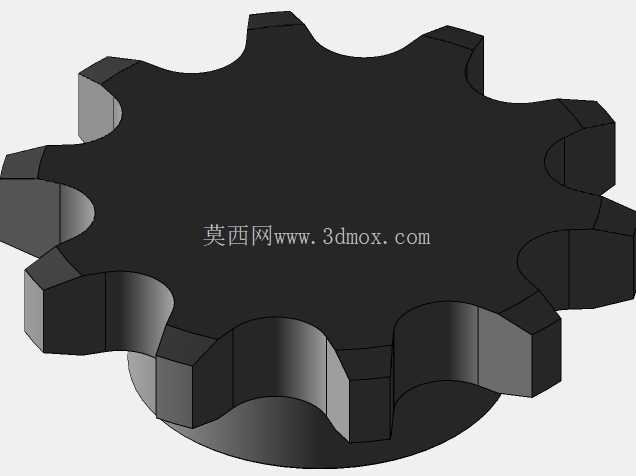

　　在工业链传动系统的选型与结构设计环节，链轮作为和链条直接啮合的核心传力零件，其齿形精度、安装适配性直接决定整套传动机构的运行寿命与传动效率，这款适配200B链条规格的链轮，覆盖10齿到25齿的常用配置区间，可完全匹配所有符合ANSI标准的同规格链条，在各类输送线、农机传动、轻工设备动力传输场景中都有广泛应用。从实际使用场景来看，这类链轮常被布置在设备动力输出端与从动负载端之间，既可以用于单级链传动实现固定速比的动力传递，也能配合张紧轮、多排链轮组成多级传动系统，适配不同中心距的传动布局需求，相比齿轮传动，链传动本身具备一定的缓冲吸振能力，对安装中心距的误差容忍度更高，在多粉尘、少维护的户外或车间恶劣工况下，稳定运行的表现更具优势。从结构设计逻辑来看，这款链轮采用分体式的功能分区设计，外圈为精准加工的啮合齿部，中间的轮毂部分预留了标准轴孔与键槽安装位，齿部的轮廓完全遵循ANSI链轮齿形规范，每个齿的工作段圆弧、齿顶间隙、齿根过渡圆角都经过参数化校核，能保证和链条滚子啮合时的接触应力均匀分布，避免出现卡链、跳齿、异常磨损的问题；齿侧的倒角设计也充分考虑了链条啮合时的导入需求，即使安装时存在少量轴向偏移，链条也能顺利滑入啮合位置，降低现场安装调试的难度。

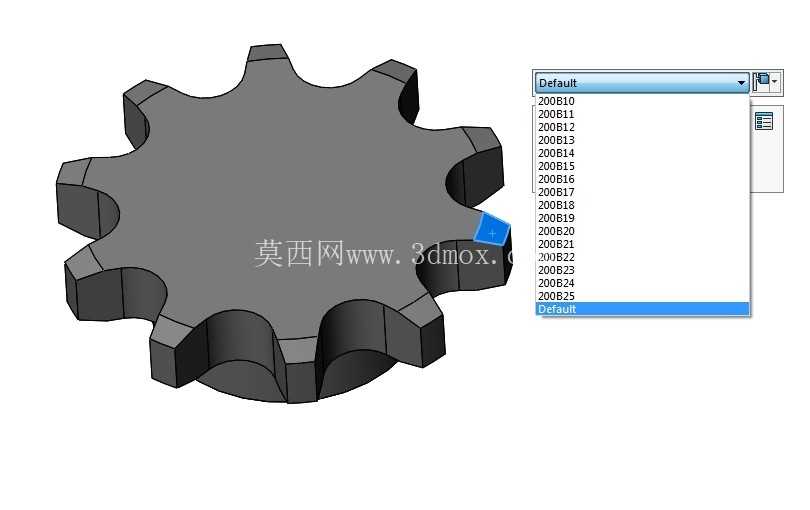

　　在安装边界的尺寸控制上，不同齿数配置的链轮对应不同的齿顶圆、分度圆直径，10齿配置的链轮整体外径更小，适合安装空间紧凑、传动速比较大的场景，25齿配置的链轮啮合齿数更多，传动过程中的动载荷更小，运行平稳性更优，适合中高速、对传动噪音有控制要求的设备场景；轮毂的轴向长度、轴孔直径范围都遵循通用工业链轮的安装规范，可直接适配标准直径的传动轴，配合平键实现周向固定，用户也可以根据自身设备的轴系设计需求，对轴孔、键槽尺寸做参数化调整，不需要重新设计齿部轮廓，大幅缩短非标设备的设计周期。

　　从实际工程选型的角度出发，设计这类链轮时需要重点关注几个核心参数的匹配：首先是链条节距的匹配，200B对应的链条节距为31.75mm，齿距的加工误差必须控制在标准允许的公差范围内，否则会出现啮合干涉、局部磨损过快的问题；其次是齿面硬度的匹配，针对不同的负载工况，齿部可以做表面淬火处理提升耐磨性能，普通轻载输送场景下也可以采用常规调质处理降低加工成本；最后是安装时的共面性要求，主从动链轮的端面必须保持在同一平面内，偏差过大时会加速链条和链轮的侧面磨损，严重时甚至会出现脱链故障。

　　很多刚接触链传动设计的工程师容易忽略链轮齿根的过渡圆角设计，实际上这个位置是应力集中的高发区域，这款链轮的齿根位置采用了平滑圆弧过渡，没有尖锐的加工棱角，在承受冲击载荷时能有效分散应力，避免齿根出现裂纹甚至断齿的失效问题；另外链轮的轮毂和齿盘之间的连接部分也做了等强度的厚度设计，既不会因为壁厚过薄导致传动时轮毂开裂，也不会因为冗余的材料增加整体重量，造成不必要的转动惯量提升，对于需要频繁启停的传动场景，合理控制转动惯量能有效降低电机启动时的冲击负载，提升整套传动系统的动态响应表现。在三维建模过程中，这类参数化链轮的设计通常会先通过公式计算出分度圆、齿顶圆、齿根圆的基础尺寸，再通过齿形轮廓的参数化方程绘制单个齿的截面草图，通过圆周阵列得到完整的齿圈轮廓，最后拉伸切除出轮毂、轴孔等结构，建模时需要特别注意齿形工作段的轮廓精度，不能用简单的圆弧代替标准齿形曲线，否则加工出来的链轮在实际啮合时会出现接触点偏移，导致链条磨损加快、传动噪音增大的问题。
