140B规格马丁链轮传动结构设计

在各类重载链传动工况里，链轮作为和链条直接啮合的核心传力部件，其齿形精度、结构强度直接决定整套传动系统的运行寿命与传动效率，本次设计的140B规格马丁链轮，适配全系列符合ANSI标准的对应规格滚子链条，覆盖11齿到32齿的常用齿数配置区间，能满足不同传动比、不同安装空间的动力传输需求。

从实际应用场景来看，这类链轮广泛适配矿山输送设备、农业收获机械、物流分拣输送线、重型机床进给机构、工程车辆传动系统等采用ANSI标准链传动的场景，不同齿数的配置对应不同的传动需求：小齿数配置多用于传动比要求大、安装空间紧凑的输入端，能在有限空间内实现较高的减速比，适合电机输出端的一级传动；大齿数配置多用于从动端，运行过程中啮合冲击更小，传动平稳性更优，适合长距离输送、持续重载运行的工况。

设计过程中首先围绕齿形啮合精度做了基准校核，严格匹配ANSI链轮齿形标准，齿廓曲线采用三圆弧一直线的标准齿形设计，保证链条滚子进入和退出啮合时能平滑过渡，避免齿顶干涉、滚子卡滞的问题，同时齿面工作段做了等强度修形，在长期承受交变冲击载荷的工况下，能减少齿面局部应力集中，降低断齿、齿面过度磨损的概率。链轮的轮毂部分根据齿数区间做了差异化的结构设计，小齿数链轮因为整体节圆直径偏小，轮毂采用加厚凸台结构，保证键槽加工后轮毂剩余壁厚满足扭转强度要求，避免传动过程中轮毂开裂；大齿数链轮因为节圆直径较大，在保证辐板强度的前提下做了轻量化的结构优化，减少链轮自身转动惯量，降低设备启动、换向过程中的惯性冲击，同时也能减少材料消耗。

安装边界方面，该系列链轮的内孔、键槽尺寸可根据实际配套轴径做适配调整，设计时预留了标准键槽的加工余量，端面设计有紧定螺钉孔位，方便安装时做轴向定位，避免链轮运行过程中出现轴向窜动，导致链条偏磨、掉链的问题。链轮的齿顶圆、根圆尺寸严格对应140B链条的节距、滚子直径参数，保证啮合时链条滚子能准确落入齿槽，啮合间隙控制在合理区间，间隙过大会导致传动过程中冲击噪音大、链条跳动明显，间隙过小则会出现卡链、滚子挤压变形的问题。

从实际使用的角度考虑，这类链轮在选型时需要先确认配套链条的型号完全匹配，同时根据传动功率、运行转速选择对应齿数的链轮：转速较高的工况优先选择齿数较多的链轮，降低多边形效应带来的速度波动，减少传动振动和噪音；低速重载、传动空间受限的工况可选择齿数偏小的配置，保证传动比满足设计要求的同时，缩小整套传动机构的外形尺寸。安装时需要保证两轴的平行度偏差在允许范围内，链轮端面的跳动量控制在标准要求以内，避免链条运行时出现偏载，加速齿面和链条的单侧磨损。日常运维过程中，齿面的磨损量超过允许值时需要及时更换，避免因齿形磨损过度导致链条跳齿、脱链，引发设备故障。

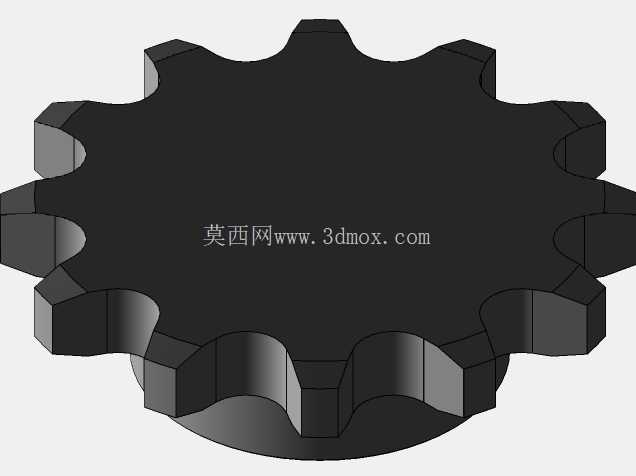

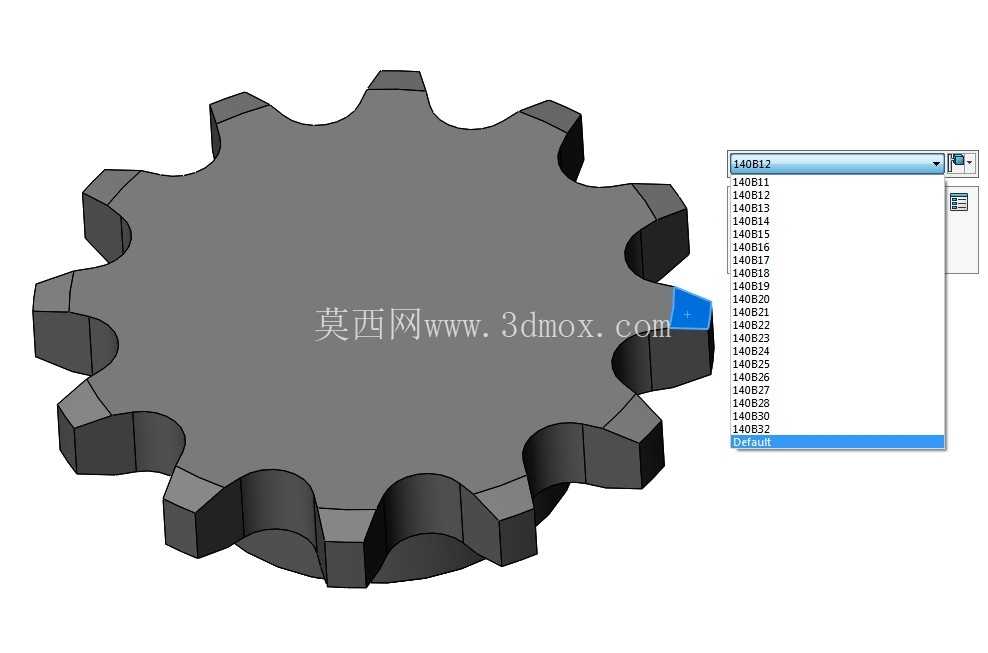

整个建模过程中对每一个齿的齿形都做了参数化关联，调整齿数参数时可以自动生成对应规格的链轮模型，不需要重复绘制齿廓曲线，能大幅提升同系列不同齿数链轮的设计效率，模型的所有尺寸基准都围绕安装孔中心做同轴度约束，保证后续工程图导出、数控加工编程时的尺寸精度，避免因基准不统一导致加工出来的零件出现形位公差超差，无法正常装配使用。
