ANSI标准180B系列马丁链轮结构设计

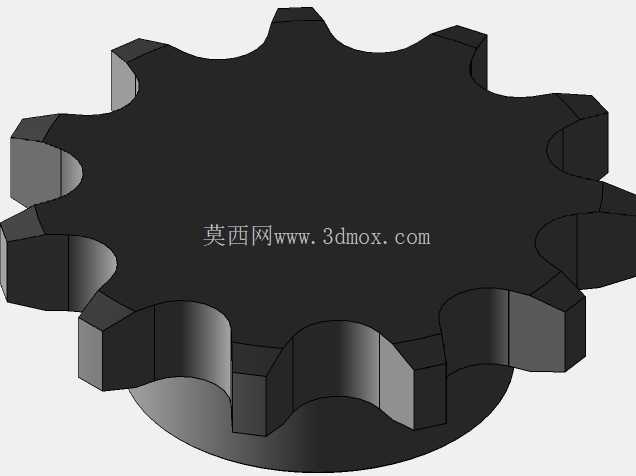

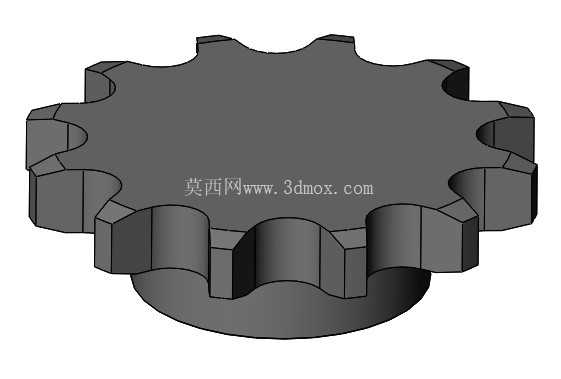

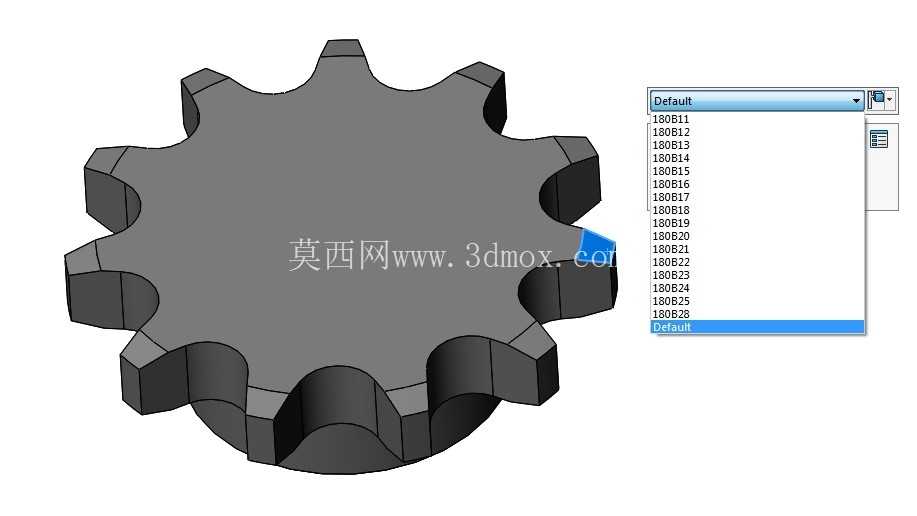

　　从实际工程应用的角度出发，这类链轮的设计首先要匹配对应链条的节距、滚子外径、内节内宽等核心参数，齿廓曲线采用符合ANSI标准的三圆弧一直线齿形，这种齿形设计能够保证链条滚子进入和退出啮合时的接触应力分布均匀，避免齿面出现局部应力集中导致的早期点蚀失效，同时在啮合过程中能减少链条的多边形效应带来的动载荷冲击，降低传动过程中的振动与噪音。在结构设计层面，该链轮采用整体式轮毂与轮缘一体化的结构形式，轮毂部分的内孔尺寸可根据不同安装轴的直径做适配调整，键槽位置按照GB/T1095的标准要求设计，保证与传动轴的周向固定可靠，能够传递额定工况下的最大扭矩而不出现滚键失效。在重载链传动系统的选型与结构设计环节，链轮作为与链条直接啮合的核心承载部件，其齿形精度、结构强度与安装适配性直接决定了整套传动机构的运行寿命与传动效率，本次涉及的180B规格链轮，适配ANSI标准链条，覆盖11齿至28齿的齿数配置区间，可兼容全品牌同规格ANSI链轮的安装互换需求，在矿山输送、重型农机、物流分拣重载线、港口起重设备等需要大扭矩传递的工况场景中有着广泛应用。

　　轮缘部分的齿厚经过精确计算，既保证了轮齿的抗弯强度，又避免了齿厚过大导致与链条内节发生卡滞的问题，齿顶部分做了合理的倒角处理，方便链条在安装时顺利啮入，即使在链条存在一定悬垂度的情况下也不会出现顶齿现象。从安装边界来看，该系列链轮的外径、轮毂长度、安装孔位的同轴度公差都严格控制在机械设计手册要求的范围内，不同齿数的链轮在相同安装轴径下保持轮毂安装尺寸的统一，方便用户在不同传动比需求下直接替换，无需重新调整轴系的安装位置与张紧机构的行程。

　　在实际工况使用中，这类链轮需要配合定期的润滑维护，齿面的硬度经过合理的热处理工艺匹配，能够适应多粉尘、有一定冲击载荷的户外作业环境，轮体的材料选用常用的45号钢或者40Cr合金钢，根据载荷等级选择对应的热处理方式，轻载工况可采用正火处理，重载冲击工况则采用齿面高频淬火，保证齿面硬度达到HRC40-50，芯部保持足够的韧性来承受冲击载荷。设计过程中需要重点校核轮齿的弯曲疲劳强度与齿面接触疲劳强度，同时要验算轮毂与轮缘连接部分的剪切强度，避免在大扭矩启动瞬间出现轮缘断裂的问题，另外还要考虑链轮安装后的轴向定位，通常在轮毂端面设计有紧定螺钉孔或者轴端挡圈的安装位，防止设备运行过程中链轮出现轴向窜动，导致链条偏磨甚至脱链的故障。

　　对于设备维护人员来说，这类标准化链轮的互换性优势十分明显，当原有链轮出现齿面过度磨损、断齿等失效情况时，不需要对整套传动系统做改造，直接更换对应齿数的同规格链轮即可快速恢复设备运行，大幅缩短停机维护的时间。在三维建模过程中，齿形的生成需要严格遵循标准齿廓的参数方程，保证每个齿的齿距误差在允许的公差范围内，相邻齿的齿距累积误差控制在标准要求以内，避免出现啮合卡顿、链条跳齿的问题，同时建模时要对所有的锐边做倒角处理，消除加工过程中可能出现的应力集中源，提升零件的加工工艺性，减少后续机加工的工序难度。
