可调高度三脚支撑安全支架结构设计

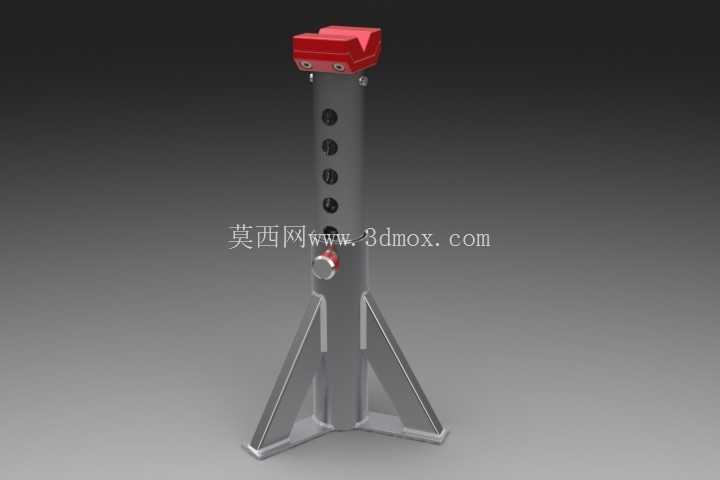

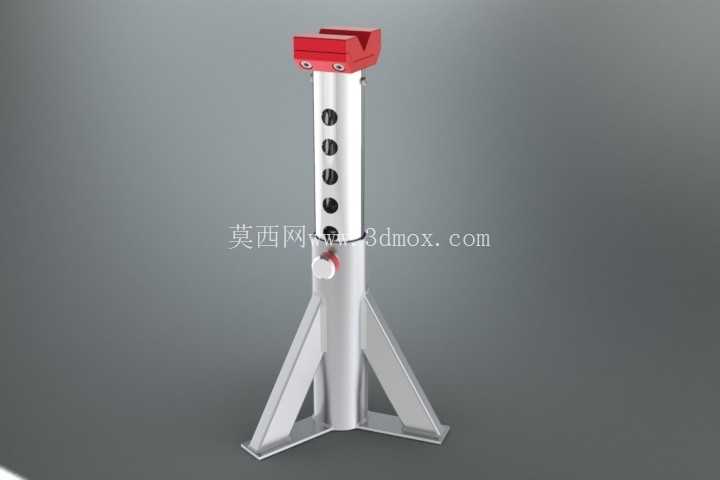

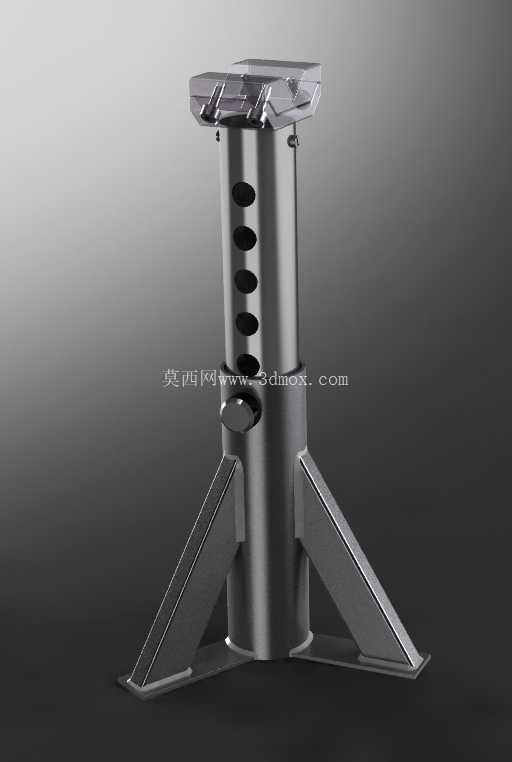

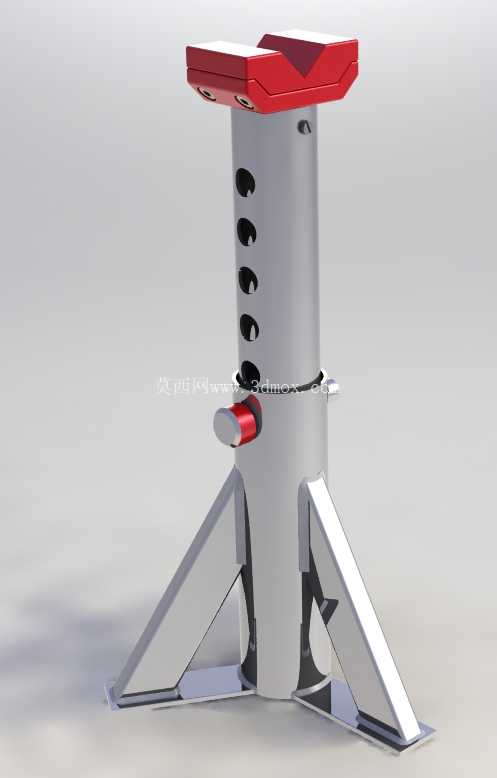

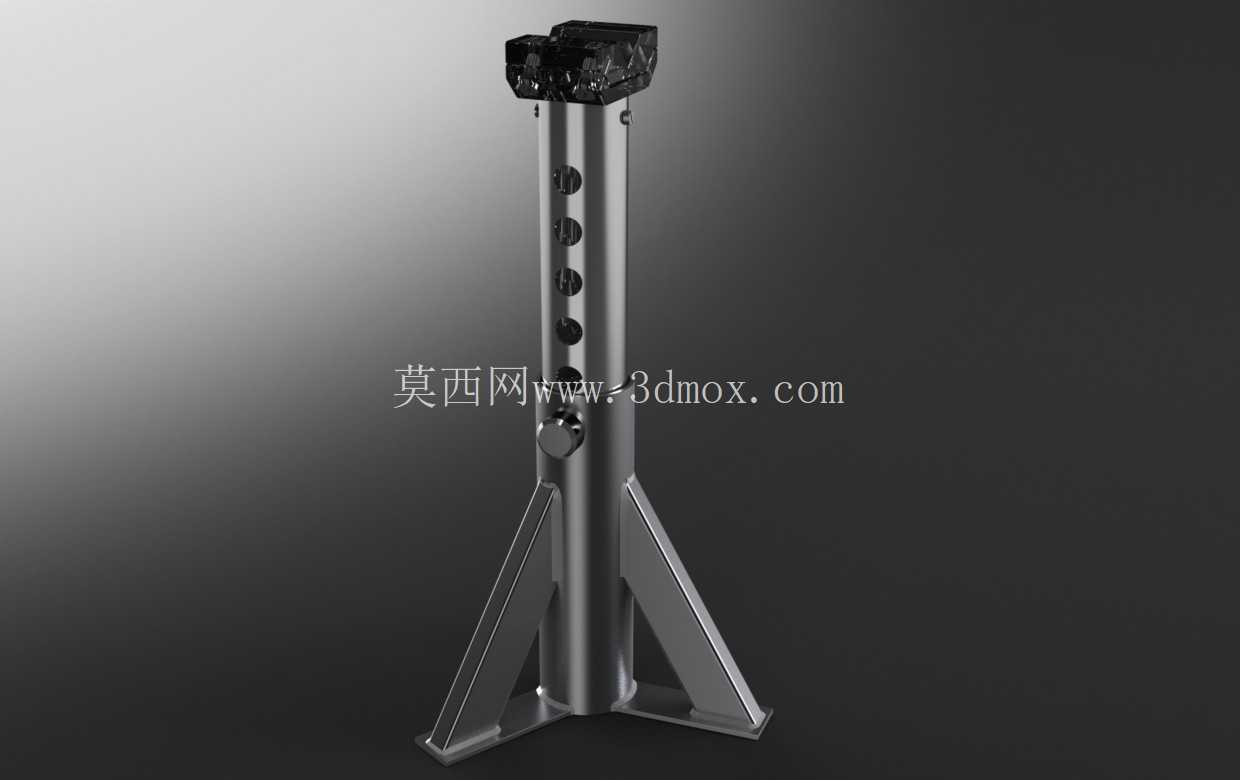

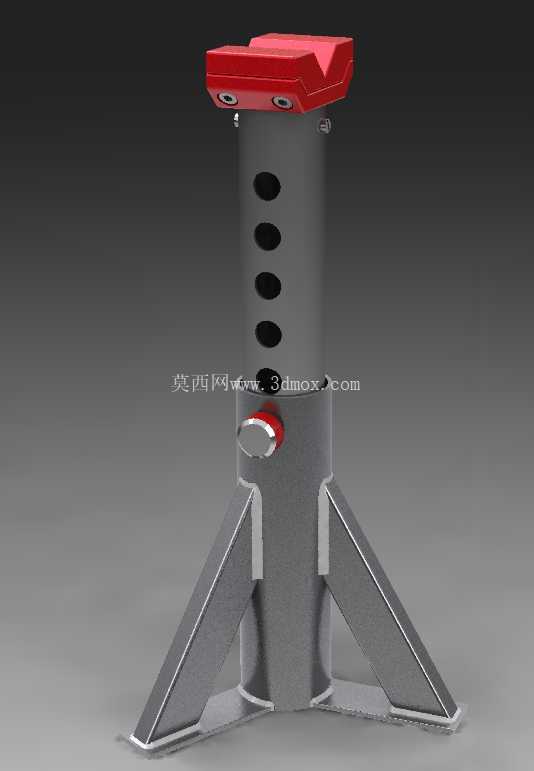

　　这类三脚支撑结构的可调支架，日常在车辆维保、重型构件临时承重、小型设备装配定位场景中使用频率极高，区别于固定式支撑块，它的核心优势是可以根据作业面的实际高度差快速调整支撑高度，不需要额外叠加垫块来适配间隙，能大幅减少现场作业的调整时长。从结构设计逻辑来看，底部采用三等分辐射式支脚布局，三个支脚以中心立柱为圆心呈120度夹角分布，每个支脚都做了向外延伸的加宽触地端，触地面做了微幅的防滑纹理处理，支撑时三个支脚的受力会均匀传导到接触地面，不会出现单点应力集中导致的支脚下陷或者侧翻问题，哪怕支撑面存在小范围的不平整，三个支脚也能形成稳定的支撑三角面，不会出现虚撑的情况。

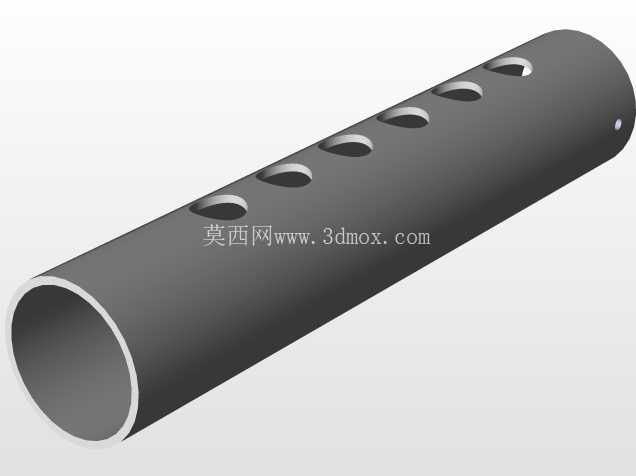

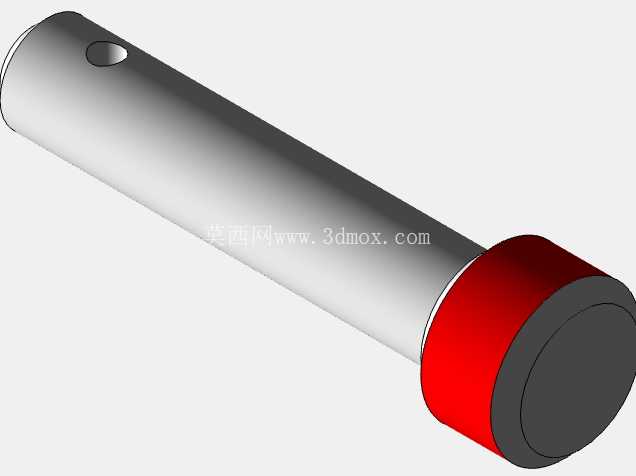

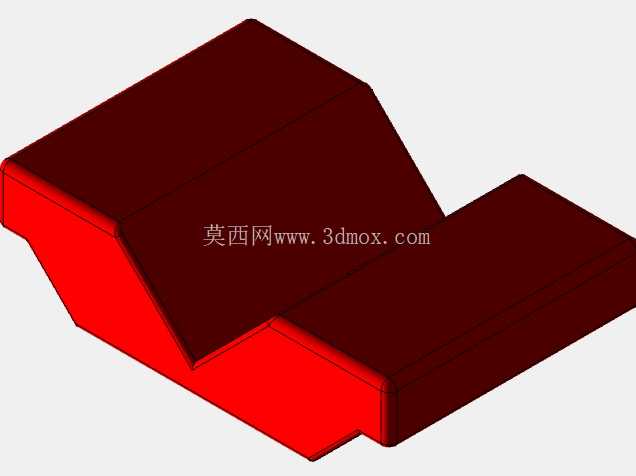

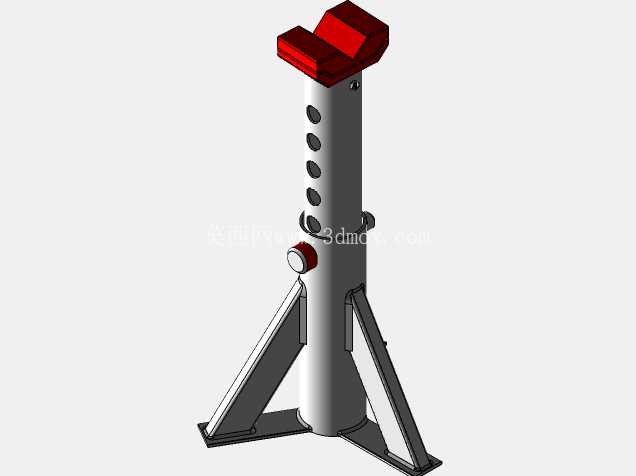

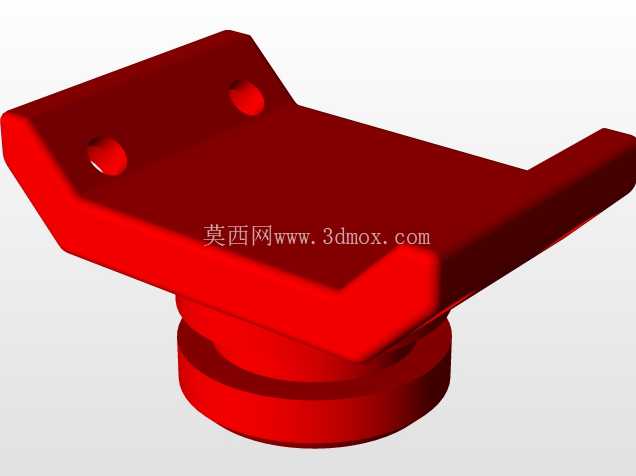

　　中心立柱是整个支架的核心承重部件，采用空心圆柱结构设计，在保证整体承重强度的前提下尽可能降低自身重量，方便单人搬运转移，立柱侧壁沿轴向等距排布了多组调节孔，配合插销结构可以实现多档位的高度调节，每一档的高度差控制在常规作业的适配区间内，调整时只需要拔出插销，将上部支撑台抬升到对应高度后，把插销穿入对齐的调节孔即可完成锁定，操作不需要额外工具，单人十几秒就能完成高度调整。上部的支撑台做了加宽的接触面设计，台面边缘做了向上的翻边结构，支撑时被支撑构件的底部会卡在翻边范围内，不会因为作业中的轻微震动出现滑脱移位的问题，支撑台和中心内柱的连接部位做了加强筋过渡，避免大重量支撑时连接部位出现应力断裂。

　　设计这类支架的时候，首先要明确的是支撑承重边界，所有的结构强度校核都围绕额定承重值展开，支脚的厚度、立柱的壁厚、调节孔的孔径与孔间距、插销的剪切强度都需要经过受力验算，确保在额定承重范围内，所有部件的变形量都在安全阈值内，不会出现塑性变形。安装使用时需要注意，支脚必须完全展开贴实支撑面，不能有支脚悬空或者半搭在台阶边缘的情况，插销必须完全贯穿两侧的调节孔，不能只穿入单侧就开始承重，支撑台的接触面要和被支撑构件的底部完全贴合，如果存在倾斜角度需要提前调整支撑面平整度，不能靠支架强行斜向承重。

　　这类支架的外形尺寸设计充分考虑了便携性，收拢状态下的高度可以放入常规的维保工具箱内，展开后的最低支撑高度适配常规维保作业的最低间隙需求，最高支撑高度覆盖多数小型车辆、轻型设备的底部支撑高度区间，支脚展开后的最大外径不会占用过多的作业空间，在狭小的维保工位内也能正常放置使用。和常见的螺旋调节支撑结构相比，这种插销式档位调节的结构没有螺纹磨损的问题，在工地、车间这类多粉尘、多油污的作业环境下，不会因为螺纹卡滞出现无法调节高度的问题，日常维护只需要定期清理立柱表面的油污，在插销部位涂抹少量润滑脂防止锈蚀即可，不需要复杂的保养流程。结构建模过程中，需要重点关注支脚和中心立柱的焊接连接部位的应力分布，在建模时要做圆角过渡处理，避免直角连接带来的应力集中问题，调节孔的位置要严格保证同轴度，不然插销插入时会出现卡滞，甚至使用过程中出现插销剪切断裂的风险，上部支撑台的翻边高度要控制在合理范围，既要起到防滑脱的作用，又不能因为翻边过高影响不同形状构件的支撑适配性。
