三爪式轴承保持架专用拉拔拆卸工具

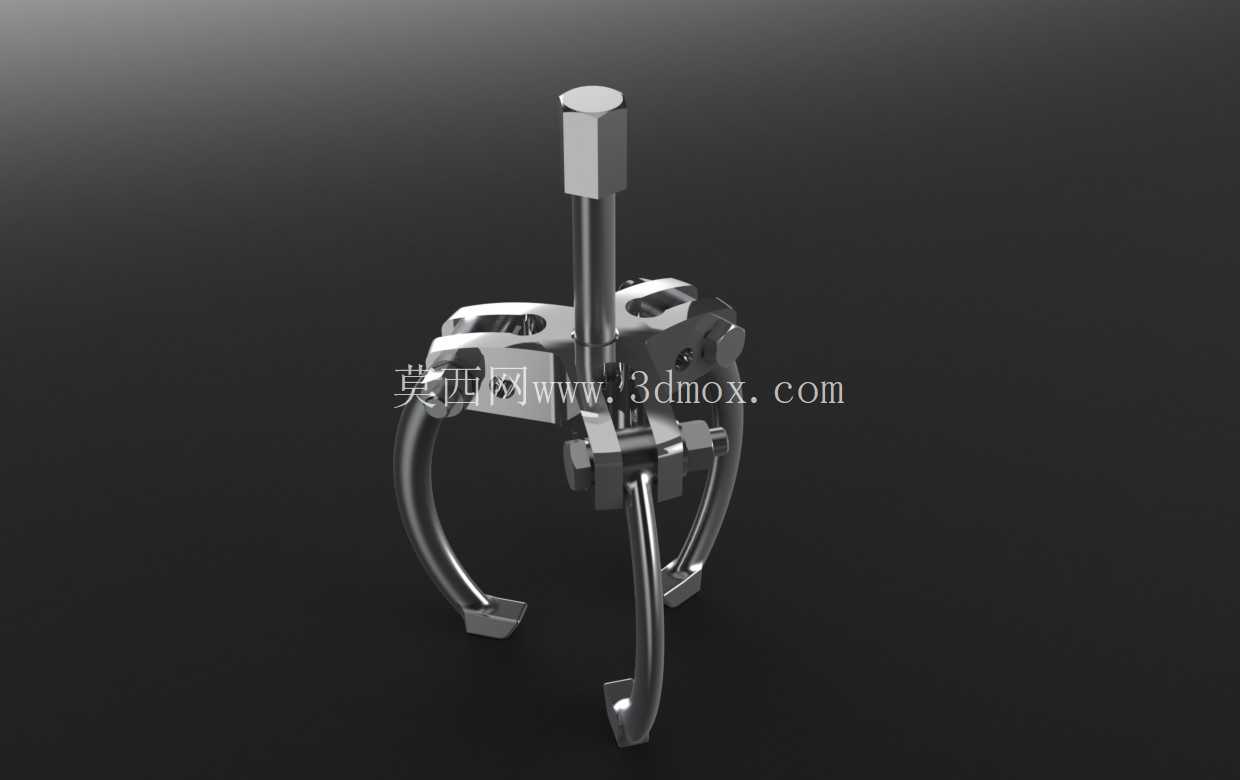

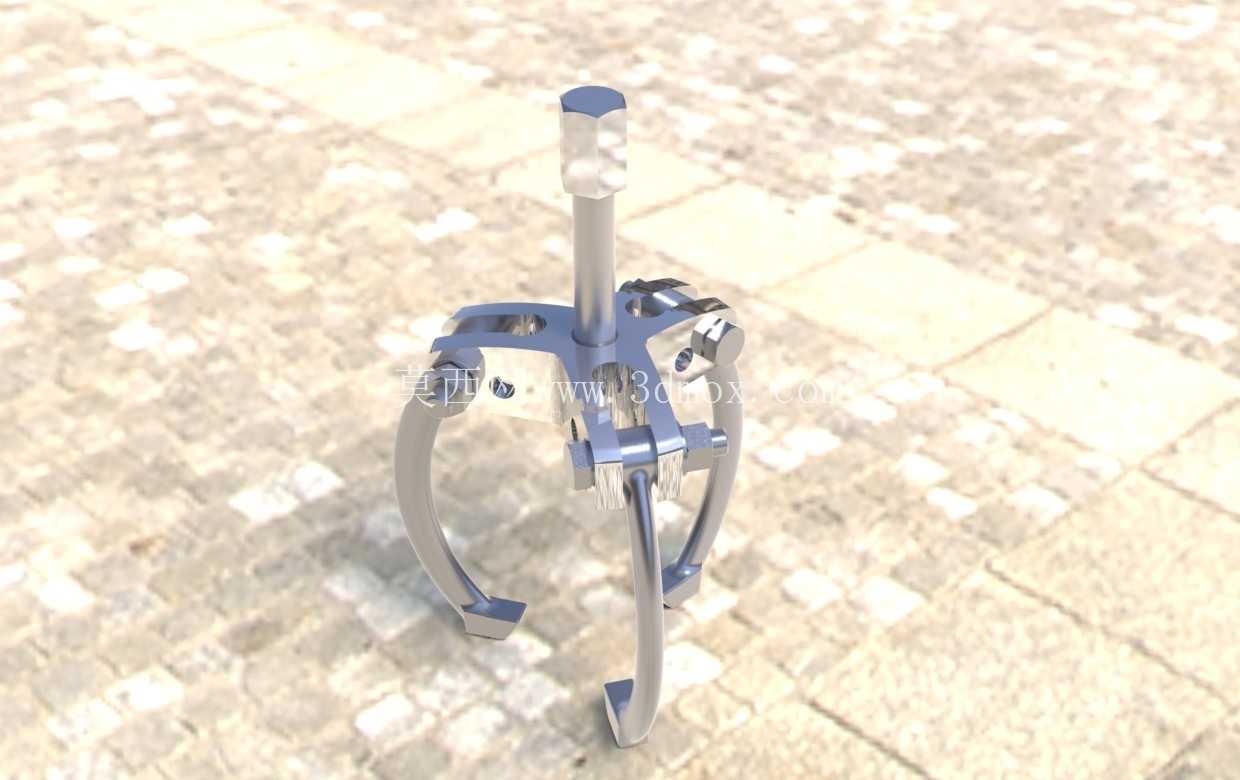

在设备运维、机械装配的现场场景里，轴承拆卸一直是绕不开的高频作业环节，尤其是带保持架的深沟球、调心滚子类轴承，常规两爪拉马很容易在施力时卡偏保持架，轻则造成保持架变形导致轴承报废，重则刮伤轴颈配合面，给后续装配埋下同轴度超差的隐患。这款三爪式轴承拉拔器，就是针对保持架拆卸场景做的定向结构优化，和市面上通用拉马的区别首先在爪钩的弧度设计上，三个钩体的弯曲曲率完全匹配轴承保持架的外圈让位槽，作业时钩尖不会直接顶在保持架的冲压铆接点上，而是卡在保持架与内圈的间隙位置，受力点均匀分布在三个120度等分的位置，旋转顶部的施压螺杆时，轴向力会同步传递到三个爪体上，不会出现单侧受力偏载的问题。

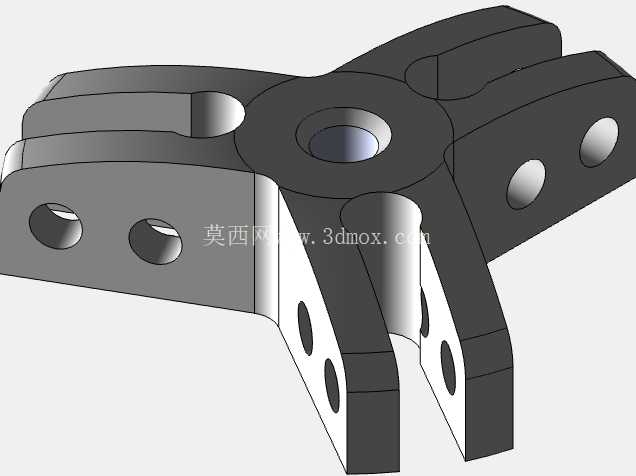

从结构设计逻辑来看，这款拉拔器没有采用市面上常见的爪体铰接松旷结构，而是在爪体与中心滑套的连接位置做了梯形槽限位，爪体可以根据轴承外径尺寸在槽内滑动调整开合范围，调整到位后靠滑套上的锁紧顶丝固定爪体位置，避免拉拔过程中爪体向外滑脱。中心施压螺杆的端部做了球面凹坑设计，作业时顶在轴端的中心孔位置，球面结构可以自动补偿螺杆与轴端的微小垂直度误差，不会因为轴端加工的倒角或者中心孔偏差导致螺杆打滑。顶部的施压头做了六方结构，既可以用活扳手拧动，也可以配合棘轮扳手快速进给，适配不同作业空间的操作需求，比如在减速机腔体内部、电机端盖内侧这种操作空间狭窄的位置，不需要大角度转动扳手就能完成施力。

从实际安装边界来看，这款拉拔器的爪体开合范围覆盖了常用的6203到6310型号轴承对应的保持架尺寸，最小开合直径可以到17mm，最大开合直径能到110mm，基本覆盖了中小型传动设备上90%以上的带保持架轴承拆卸需求。爪体的有效拉拔行程是85mm，足够把配合过盈量在0.05mm以内的轴承从轴颈上完整拉出，不需要中途二次调整爪体位置。整体结构的受力件都采用了调质处理的合金结构钢，爪钩位置做了局部淬火硬化，硬度达到HRC42-48，既保证了足够的强度不会在拉拔时断裂，又有适当的韧性不会因为过载突然脆断。

在实际使用场景中，这款工具除了拆卸轴承保持架，也可以适配小尺寸的齿轮、皮带轮的拔卸作业，只要被拆卸件的外圈有可供钩体挂靠的台阶结构，就能通过调整爪体的伸出长度完成固定。和液压拉马相比，它的整体重量不到1.2kg，外出抢修、登高作业时携带非常方便，不需要外接动力源，纯机械结构的可靠性也更高，不会出现液压密封件漏油、泄压导致的作业中断问题。设计时特意把三个爪体的钩尖做了15度的内收角度，拉拔过程中随着轴向拉力增大，爪体会产生向内的抱紧力，越拉越紧，完全避免了普通拉马容易出现的脱爪、打滑问题，哪怕是过盈量稍大的配合面，也能平稳把轴承拉出，不会对轴表面、轴承座孔造成二次损伤。

从建模细节来看，整个结构的配合间隙都按照实际加工公差做了还原，滑套与中心螺杆的配合间隙控制在0.02-0.04mm，爪体与梯形槽的配合间隙在0.03mm以内，转动螺杆时没有明显的旷量，爪体滑动顺畅不会卡滞。所有的棱边都做了R0.5的倒角处理，没有尖锐的毛刺结构，符合手动工具的安全设计要求，作业时不会划伤操作人员的手部。
