玻璃门用镀铬合页铰链结构设计

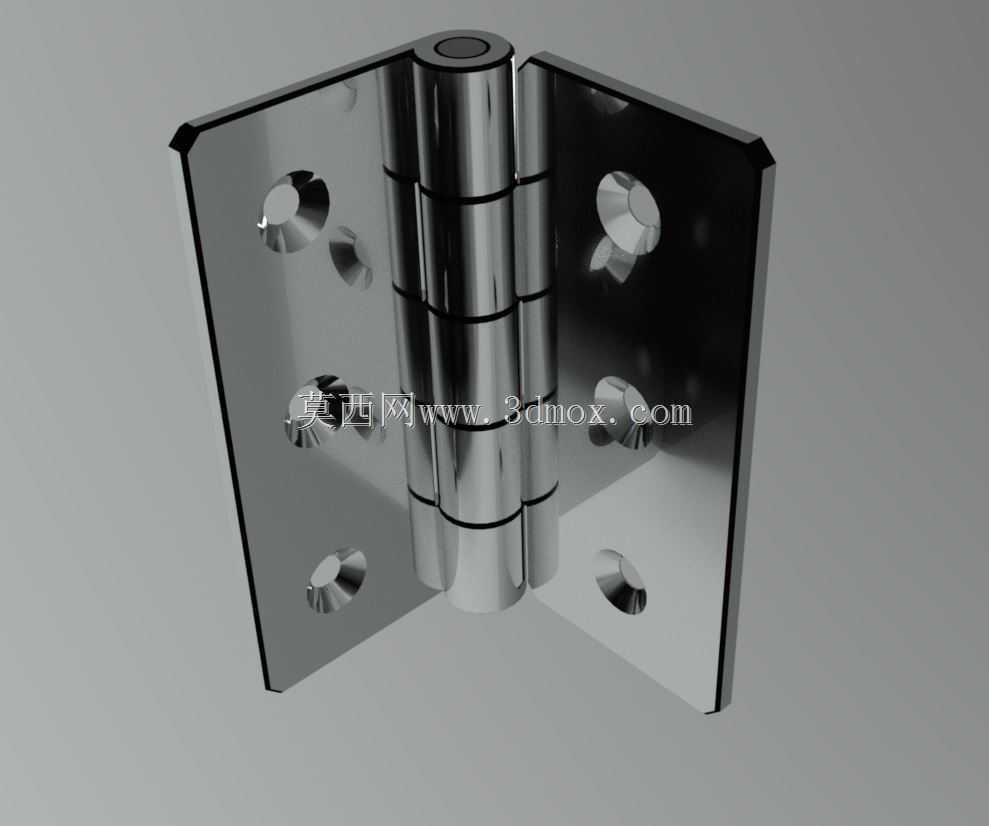

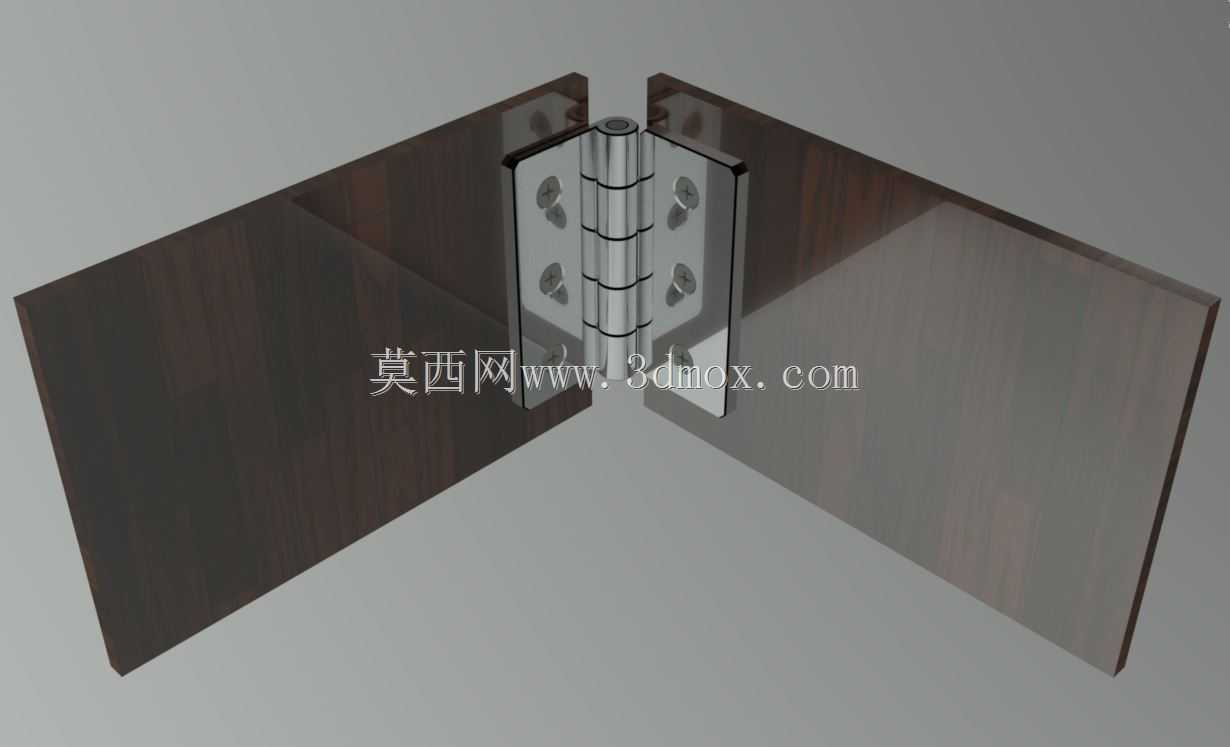

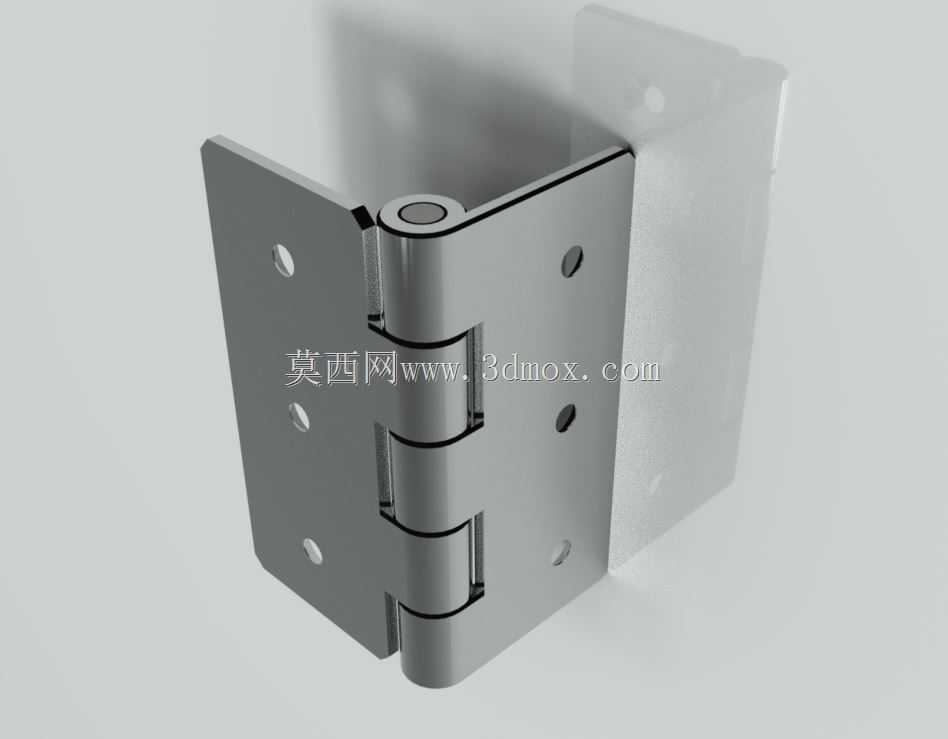

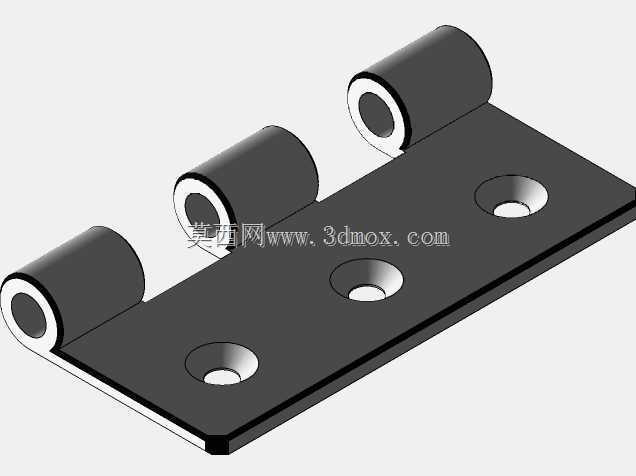

　　在商用展柜、卫浴隔断、高端室内玻璃门的安装场景中，这类适配玻璃与木质基材连接的合页是核心活动连接件，日常承担门扇的开合承载与角度限位作用，区别于普通木门合页，该结构专门针对玻璃的脆性材质做了安装面的缓冲适配设计，避免玻璃局部应力集中导致的碎裂问题。从结构设计逻辑来看，合页的转轴部分采用多段式同轴圆柱嵌套结构，转轴与页片之间预留了合理的转动间隙，既保证开合过程无卡滞，也能控制长期使用后的轴向窜动量，页片与玻璃接触的位置做了平整的大接触面设计，安装时搭配软性垫片可以分散锁紧力，不会在玻璃表面留下压痕，另一侧与木质基材连接的页片预留了沉头安装孔位，螺丝锁紧后表面平整无凸起，不会影响门扇的闭合贴合度。实际选型安装时需要注意，

　　该合页的单页承载能力适配常规8-12mm厚度的钢化玻璃，单扇门建议根据门体重量配置2-3组合页，安装时需要保证上下合页的转轴同轴度误差控制在0.5mm以内，否则会出现开合阻力大、磨损加快的问题。从外形尺寸来看，合页展开后总宽度适配常规玻璃门的侧边安装边界，页片厚度控制在合理范围，安装后不会突出玻璃表面过多，兼顾了结构强度与外观的简洁性，镀铬的表面处理层既提升了耐锈蚀能力，也能和卫浴、展柜场景的金属、玻璃质感形成统一的视觉效果。设计建模过程中，需要重点关注转轴的配合公差，页片安装孔的位置度，以及玻璃夹持面的平面度要求，转轴部分的转动阻尼可以通过内部的垫片组进行调整，适配不同重量门扇的开合手感需求，

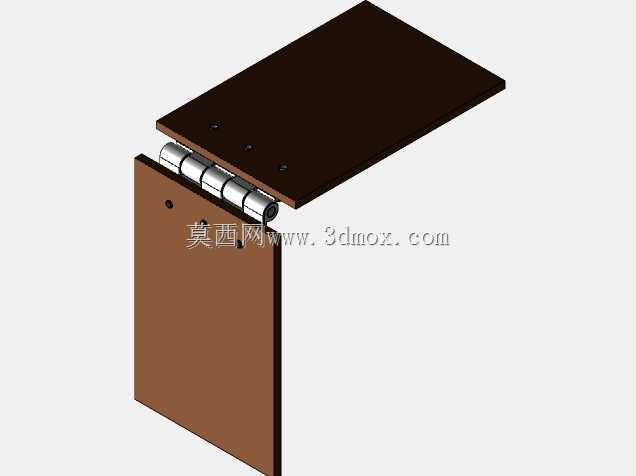

　　避免门扇出现自动开合或者悬停不稳的问题。在实际工程应用中，这类合页还需要考虑长期使用后的磨损余量，转轴与页片的连接部位做了加厚处理，反复开合数万次后不会出现页片变形、转轴松脱的问题，针对玻璃安装的场景，页片的夹持边缘做了圆角钝化处理，安装过程中不会划伤玻璃边缘，也能避免安装人员被锐边割伤。不同于普通外露式合页，该结构的合页在门扇闭合后，页片的拼接缝隙均匀，外观整体性更强，适合对外观要求较高的商业空间、家居装修场景使用，建模时需要还原合页开合过程中的运动干涉检查，确保门扇在0-180度开合范围内，合页自身结构、合页与玻璃、合页与木框之间不会出现碰撞干涉，同时预留出安装螺丝的操作空间，方便现场施工时的锁紧作业。
