汽车维修用转向手柄式扭力接杆结构

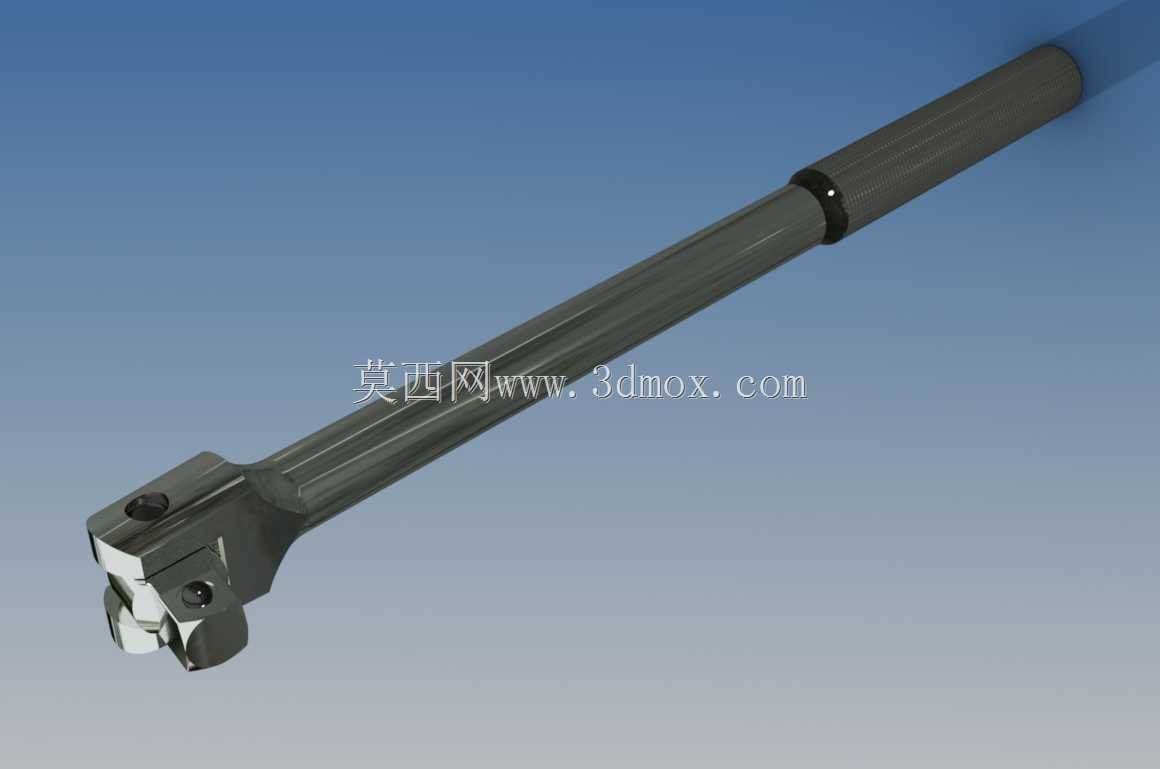

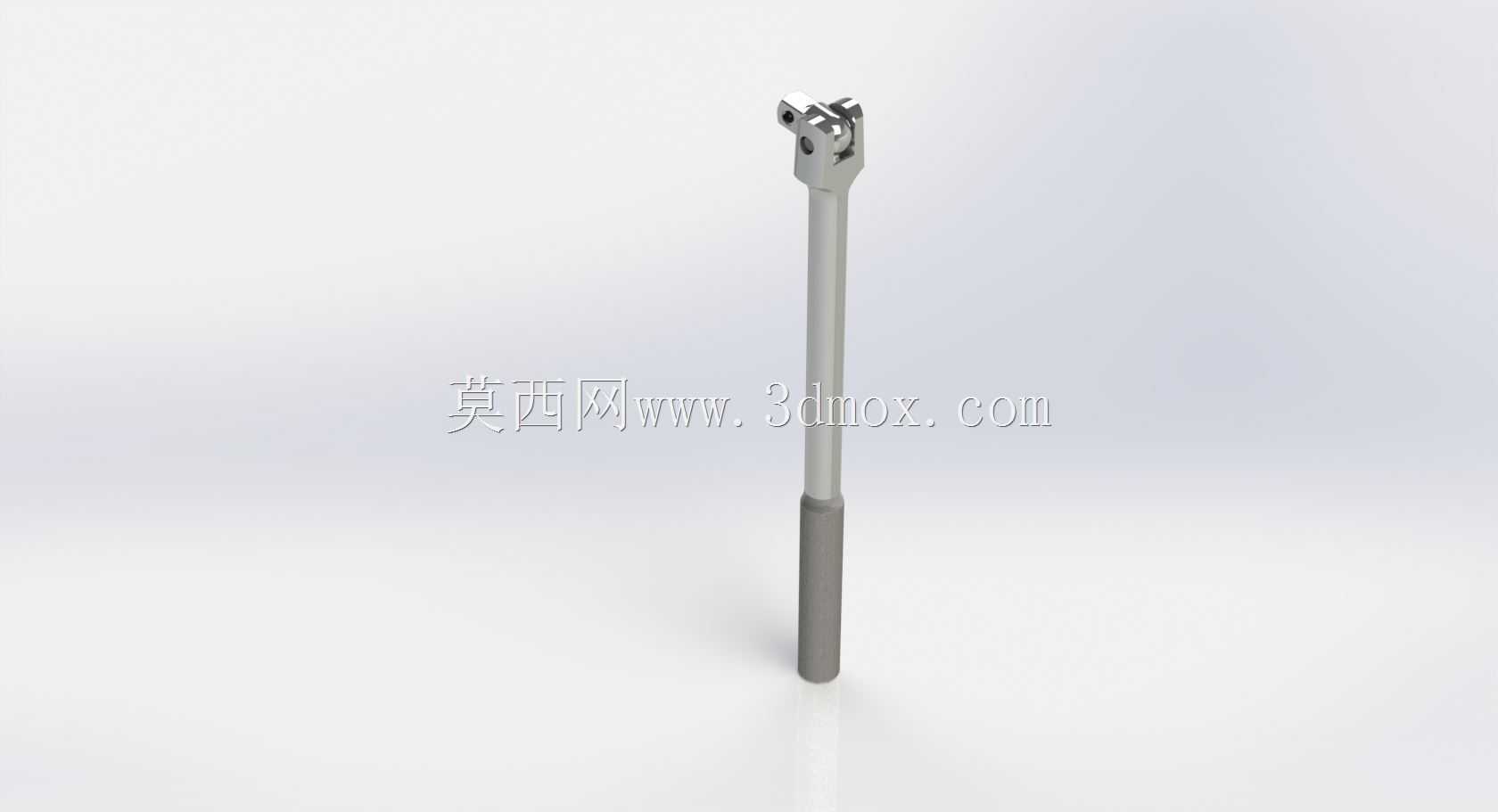

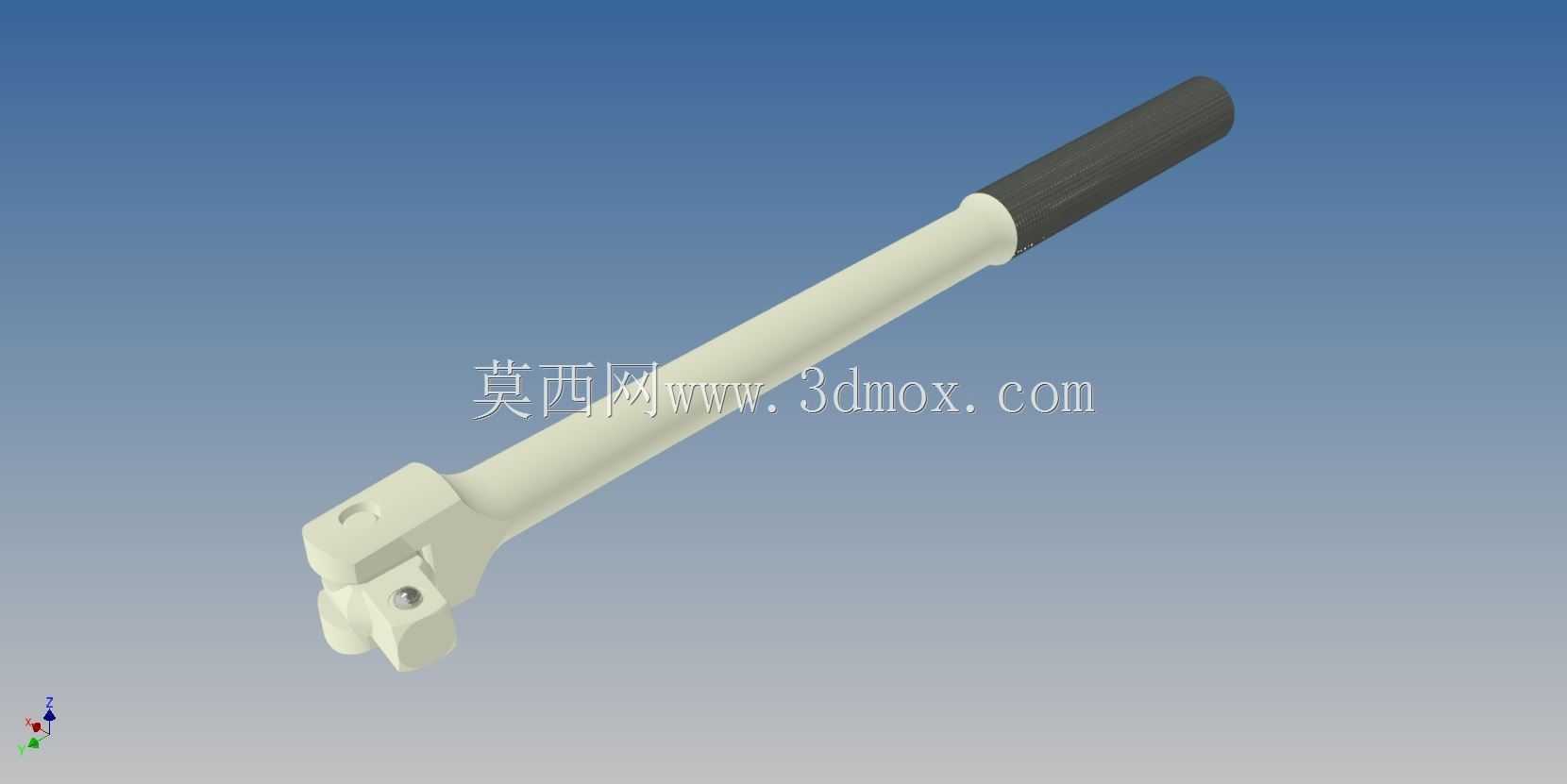

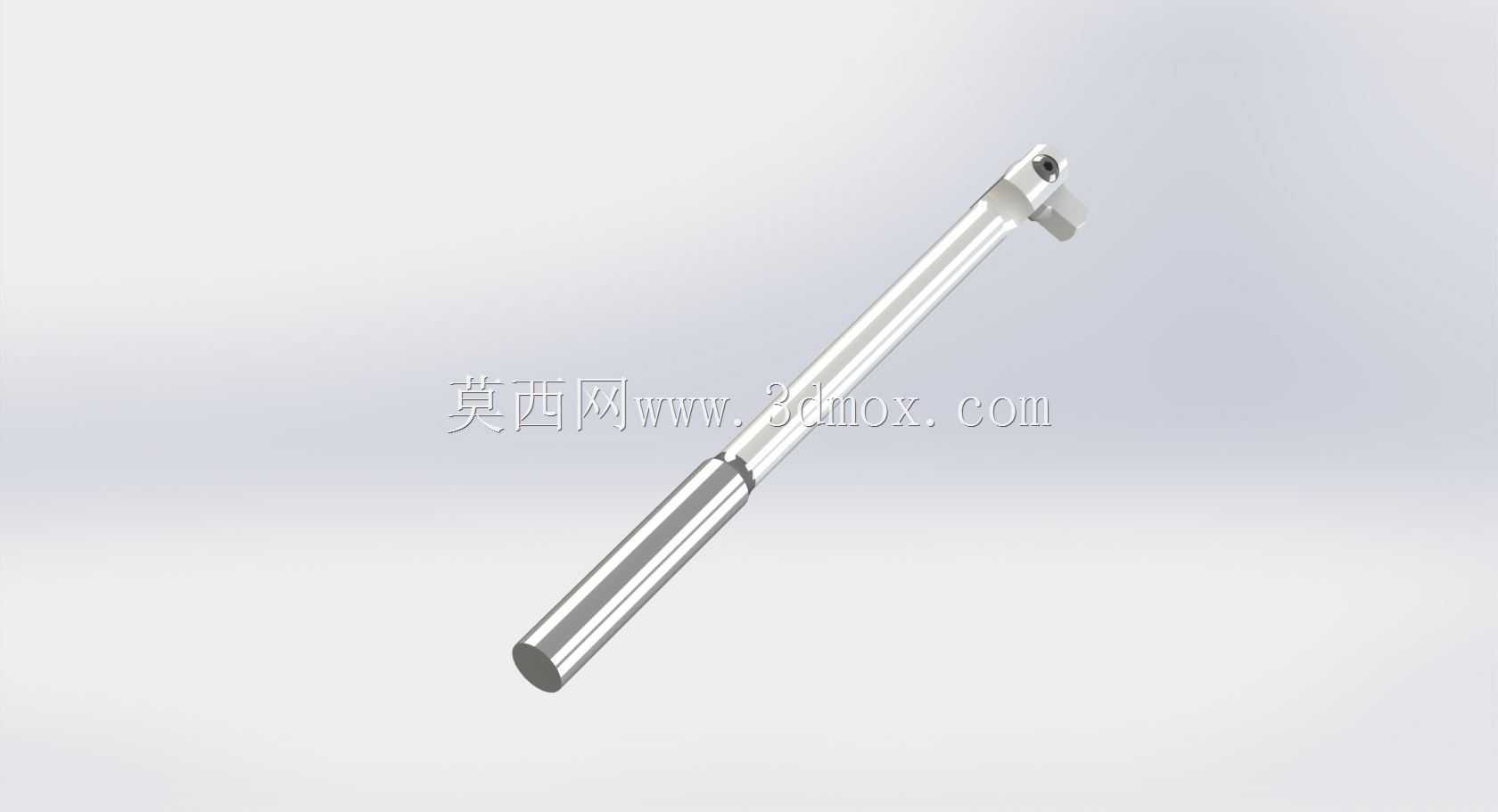

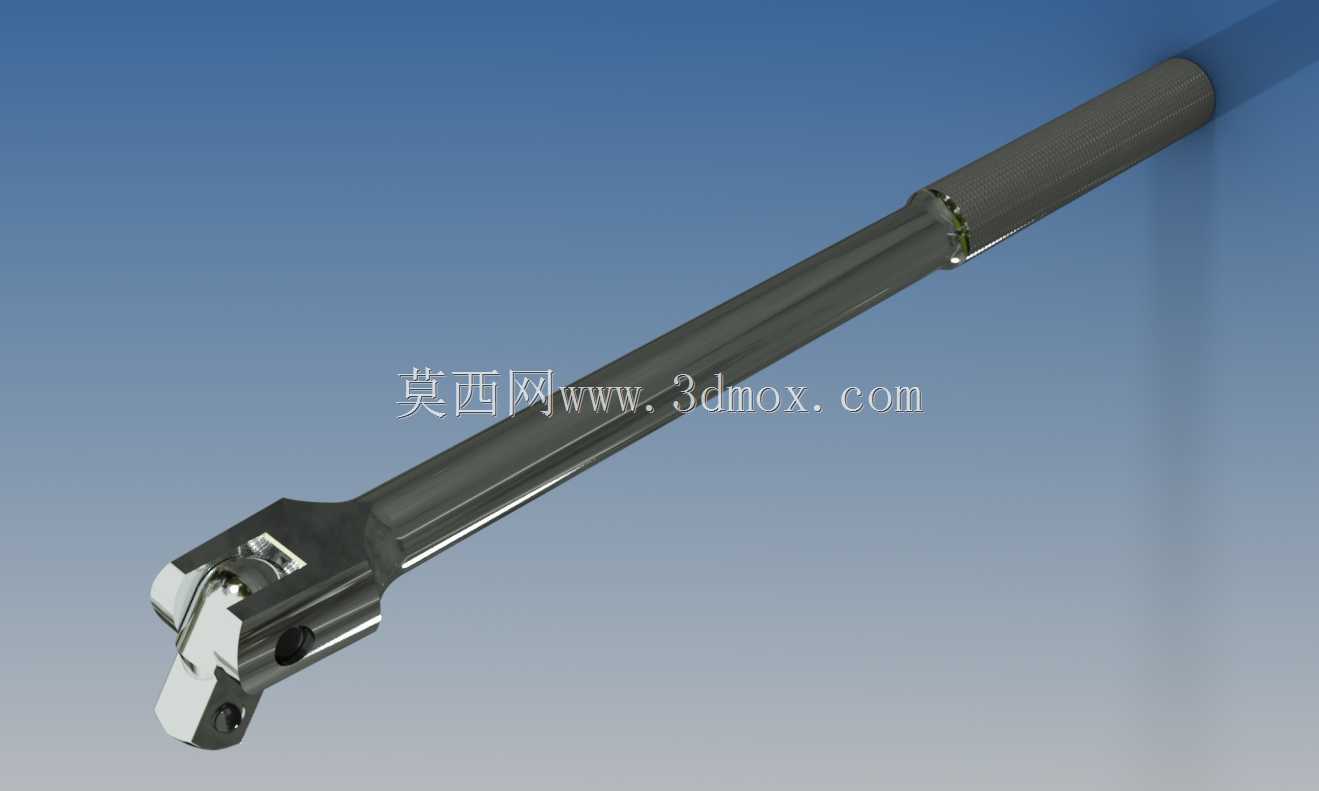

　　在商用车维保、乘用车底盘拆装、发动机外围附件检修的作业场景里，这类带转向铰接结构的加长接杆是机修工位的高频使用工具，主要适配1/2英寸系列套筒头，用来在发动机舱狭窄间隙、底盘副车架遮挡区域、轮拱内侧等普通直柄接杆无法垂直对准螺栓的位置，完成螺栓螺母的预紧与松脱作业。不同于普通固定长度的直柄接杆，该结构头部采用十字销铰接的活节设计，铰接端可在0到25度的锥角范围内自由偏摆，作业时无需将接杆整体与螺栓轴线保持完全同轴，只要套筒完全套入螺栓六角头，即可通过杆身传递扭矩，避免了普通直杆在狭窄空间内需要反复调整接杆角度、甚至拆卸周边遮挡部件才能作业的问题，能大幅缩减维保作业的辅助工时。从结构设计逻辑来看，杆身采用冷拔合金结构钢一体成型，

　　杆部截面为正六边形，既可以保证足够的抗扭截面系数，在承受最大280N·m额定扭矩时不会出现杆身弯曲、扭转变形，同时六边形截面也方便在需要额外加力时，用开口扳手卡住杆身辅助增扭，不会出现圆截面杆打滑的问题。头部铰接位置的十字销采用过盈压装配合，销孔与销轴的配合公差控制在H7/p6区间，既保证铰接部位转动灵活无卡滞，又不会出现径向旷量，避免套筒偏摆时出现螺栓六角头磨圆的问题。头部与套筒配合的方隼位置加工有弹簧钢珠定位结构，套筒套入后钢珠卡入套筒的定位凹坑，作业过程中套筒不会从接杆上意外脱落，在仰角作业、伸手探入车身内部盲操作时，能有效避免套筒掉落进车身缝隙造成的额外取件麻烦。杆身尾部的滚花手柄采用硫化橡胶包覆，滚花纹路为轴向直纹，

　　握持时手掌与手柄的摩擦力足够，即使手上沾有机油、清洗液，也能稳定握持施力，不会出现打滑脱手的情况；手柄与杆身的连接采用滚花销铆接，铆接位置做了沉头处理，表面平整无凸起，握持时不会硌手。从安装边界与适配尺寸来看，该接杆总长度控制在380mm，这个长度是经过多场景验证的最优尺寸：长度过短则无法绕过发动机进气管、悬挂摆臂等遮挡部件，够不到深处的螺栓；长度过长则在狭小的发动机舱内没有足够的摆转空间，无法完成转动施力的动作。头部活节的最大外径控制在22mm，能伸入大部分M10到M16规格螺栓对应的安装过孔内，不会出现头部卡滞在安装孔外的情况。方隼尺寸严格遵循手动套筒工具的通用标准，可与同规格的各类套筒、万向接头、扭力扳手输出端直接配合使用，

　　无需额外转换接头。在实际使用中，该接杆不仅可以搭配普通棘轮扳手使用，也可以搭配定扭扳手完成螺栓的最终扭矩紧固，铰接结构的传动间隙控制在0.5度以内，不会因为铰接间隙导致扭矩传递出现偏差，满足汽车维修中关键部位螺栓的扭矩精度要求。杆身表面做了哑光镀铬处理，镀层厚度控制在8到12微米，既可以抵御维修过程中接触的机油、制动液、电瓶电解液等介质的腐蚀，长期使用不会出现生锈起皮的问题，哑光表面也不会在车间强光下产生反光晃眼的情况，适合车间作业的光照环境。头部铰接位置的缝隙做了倒角处理，日常使用后沾染的油泥、铁屑可以很方便地用清洗液冲刷干净，不会出现杂物卡入铰接缝隙导致转动不灵活的问题。不同于普通民用级汽修工具，该结构的所有受力部位都做了圆角过渡处理，没有尖锐的应力集中点，在承受冲击载荷（比如螺栓锈死时用锤子敲击杆身尾部震松螺栓）时，不会出现应力集中导致的杆身断裂、头部开裂问题，能满足专业汽修车间高频、大载荷的使用需求。
