重型万向旋转吊环起重吊具结构设计

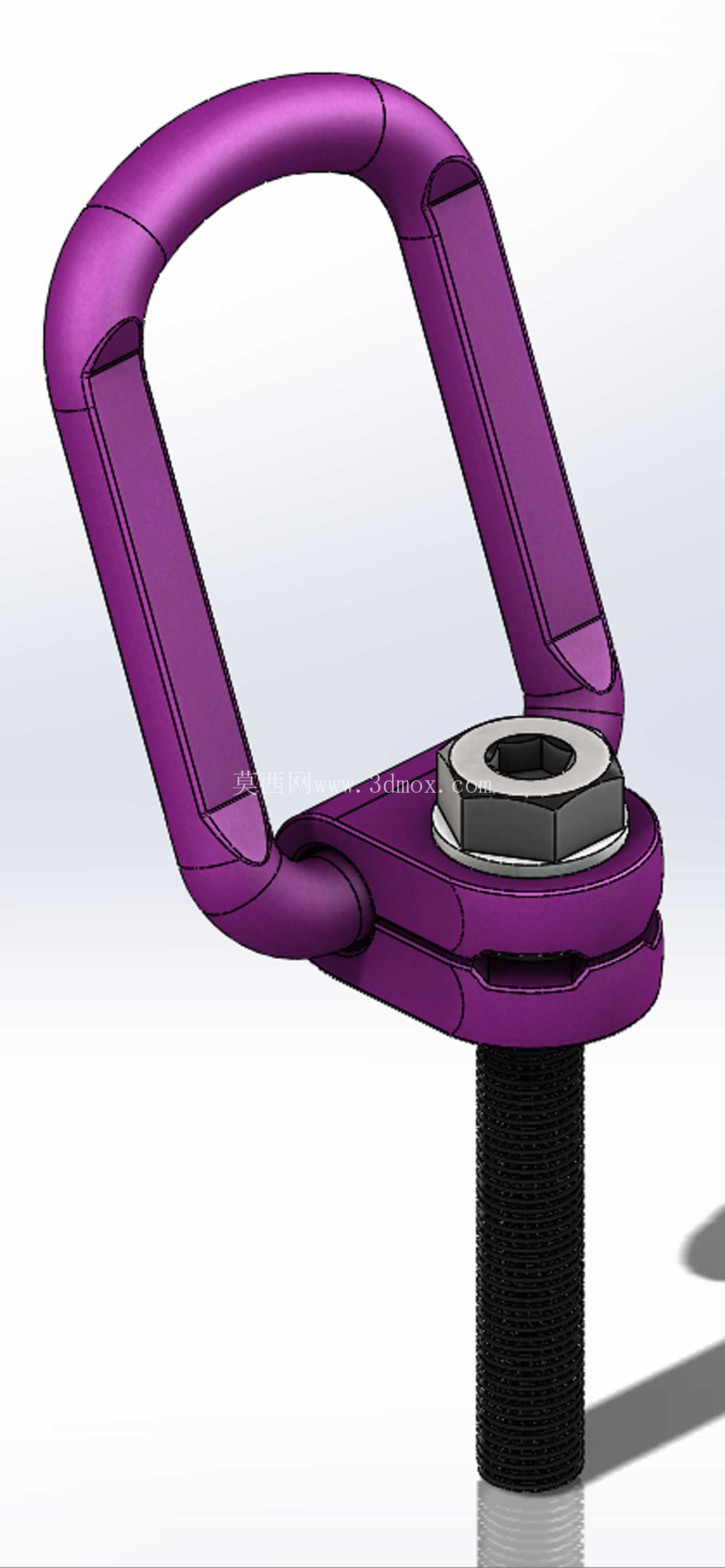

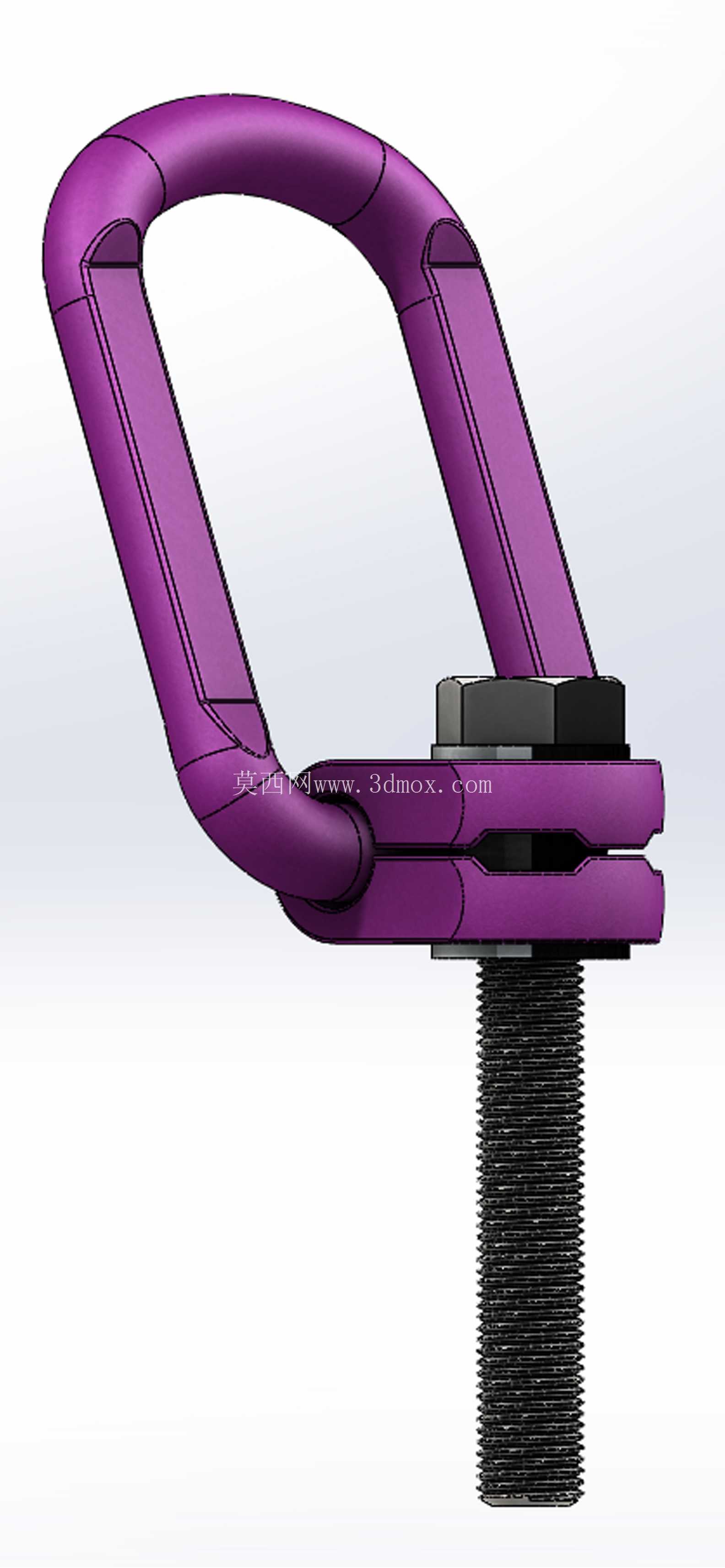

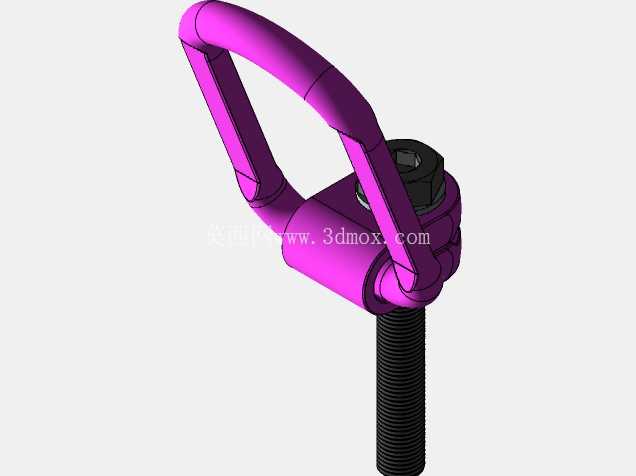

在重型工件吊装、模具转运、大型设备装配移位的作业场景中，吊点的可靠性直接决定作业安全与操作效率，这款可旋转吊环正是针对传统固定式吊环受力方向受限、侧向吊装易产生应力集中的痛点设计的专用吊具。从结构设计逻辑来看，该吊环采用分体式铰接结构，上部D型吊环主体与下部带螺纹的安装基座通过销轴实现360度水平旋转配合，同时吊环本体可沿铰接轴做一定角度的俯仰摆动，能够适配不同方向的起吊拉力，避免吊索具与吊环之间产生别劲、弯折的情况，大幅降低吊装过程中吊环受侧向剪切力断裂的风险。

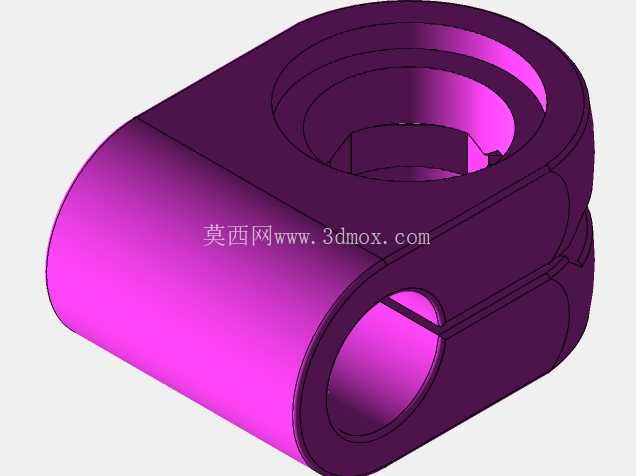

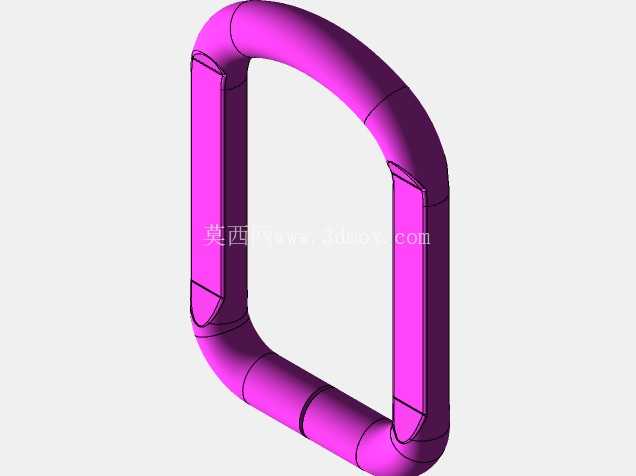

从功能特性上分析，吊环主体采用D型闭环结构，相比同规格的圆形吊环，D型结构在受垂直拉力时应力分布更均匀，直边段可更好贴合吊索具的接触面，减少局部压应力集中；下部螺纹基座采用标准外螺纹设计，可直接拧入工件预制的螺纹安装孔中，基座与吊环铰接面之间加装了高强度止推垫片与锁紧螺母，既保证旋转动作顺畅，又能在长期受载后避免螺纹松动，适配频繁调整吊装角度的作业需求。

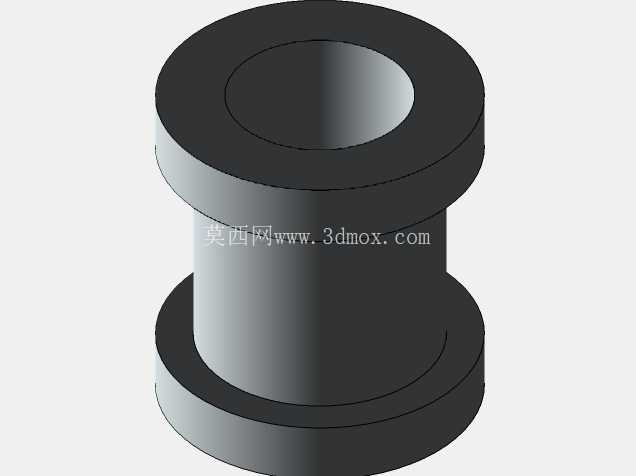

在实际安装边界设计上，该吊环的螺纹段长度经过精准核算，拧入工件后螺纹啮合长度满足额定载荷下的剪切强度要求，不会出现螺纹啮合不足导致的滑牙脱出问题；吊环旋转时的外轮廓包络尺寸经过优化，安装后不会与工件表面的凸台、加强筋产生干涉，在多吊点协同吊装时，相邻吊环旋转摆动也不会发生碰撞剐蹭。设计过程中针对吊环的受力薄弱点做了局部加厚处理，铰接孔位置做了镶套强化，避免长期旋转磨损导致铰接间隙过大，影响吊装精度与安全性。

从应用场景适配来看，这类旋转吊环可广泛用于注塑模具、冲压模具的车间转运，大型焊接结构件的翻转吊装，机床设备的安装移位，以及风电、工程机械重型零部件的厂内周转作业。相比传统的固定吊环螺栓，它允许起吊时拉力方向存在一定偏角，不需要工件安装面完全垂直于起吊方向，降低了工件预制吊点的位置精度要求，在复杂结构件吊装时不需要额外加装卸扣调整方向，能够简化吊具组装流程，缩短吊装准备时间。

建模过程中对各配合面的公差做了合理设定，铰接轴与孔的配合采用间隙配合，保证旋转动作无卡滞，螺纹段采用标准公制粗牙螺纹，适配行业内通用的安装孔加工标准，不需要定制特殊规格的攻丝工具；吊环表面的圆角过渡全部做了应力释放处理，避免直角位置产生淬火裂纹与应力集中点，整体结构没有冗余设计，在保证额定载荷强度的前提下尽可能控制自重，减少吊具本身的重量占比，提升有效吊装载荷。

在选型适配时需要注意，该吊环的额定载荷对应垂直起吊工况，当存在侧向吊装角度时需要按照载荷折减系数核算实际承载能力，安装时需要保证基座端面与工件安装面完全贴合，禁止在螺纹未完全拧紧、基座悬空的状态下起吊；日常维护时需要定期检查铰接部位的磨损量，当铰接间隙超过设计阈值时需要及时更换部件，避免受载时出现结构失效。这款吊环的结构设计充分考虑了车间实际吊装作业的操作痛点，在安全性、通用性、操作便捷性上做了平衡，是重型工件搬运吊装场景中实用性极强的通用吊点配件。
