重型起重用可旋转螺纹连接吊环结构

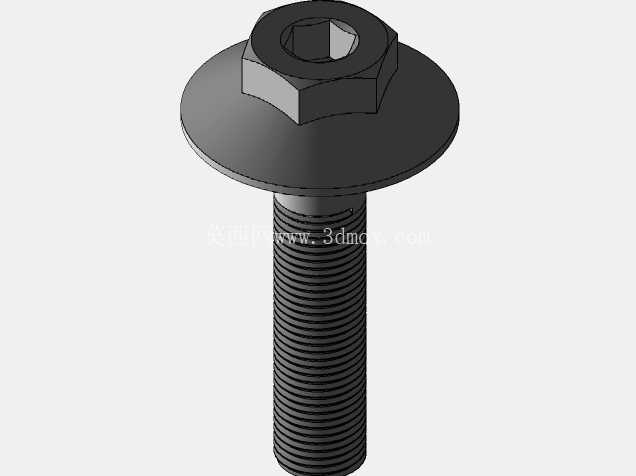

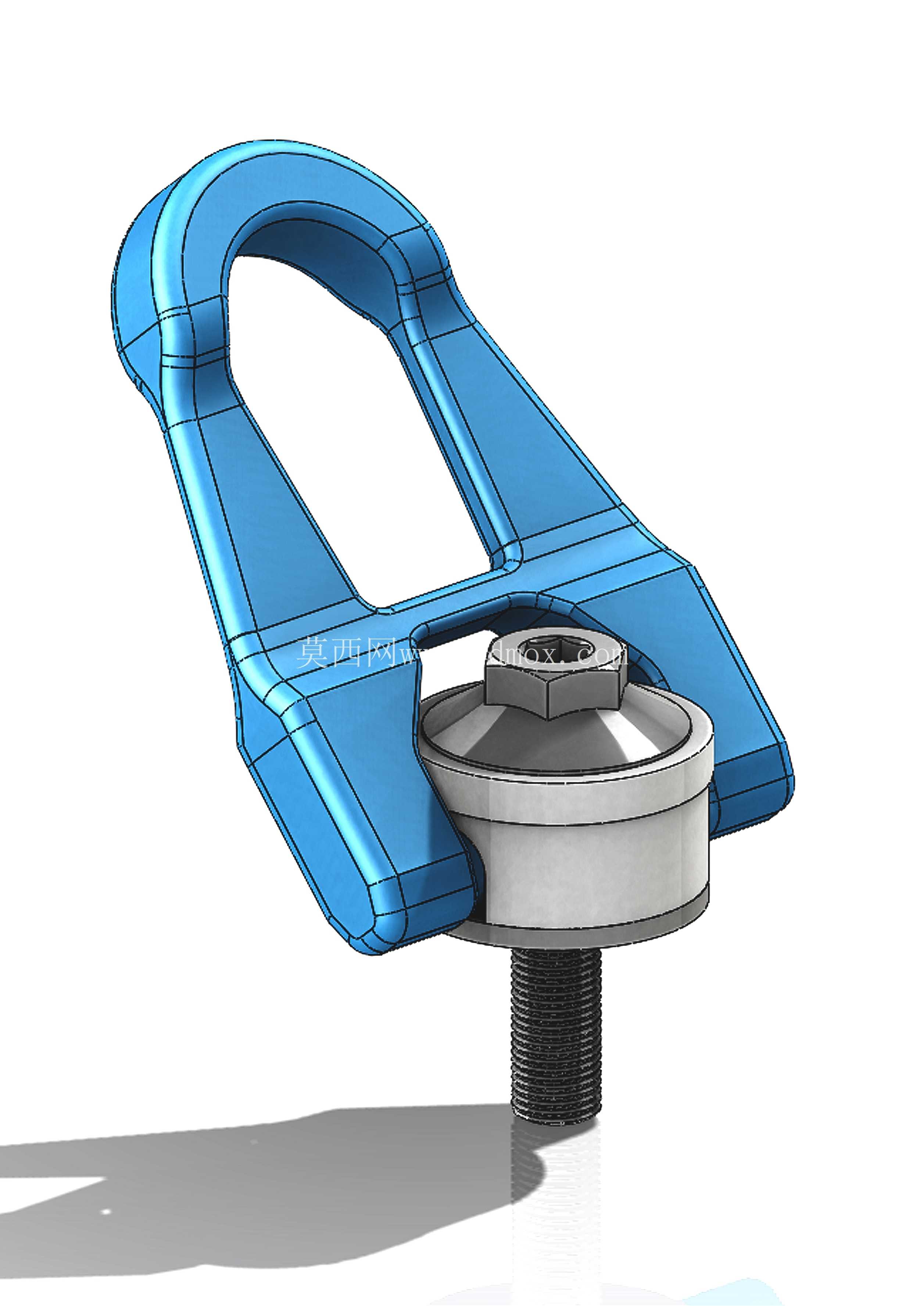

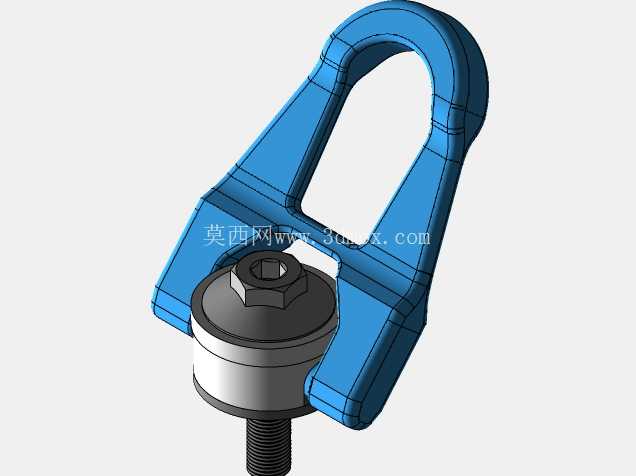

　　在重型设备吊装、大型模具转运、重型钢结构件移位这类作业场景里，吊点的可靠性直接决定整个吊装流程的安全系数，传统固定式吊环在受力方向与吊环平面存在夹角时，会产生额外的弯曲应力，长期交变载荷下很容易出现吊环根部开裂、螺纹变形的失效风险，这款可旋转结构的吊环正是针对这类工程痛点设计的重载吊点部件。从实际使用场景来看，这类吊环常被安装在大型注塑模具、冲压模具的模板侧面，重型机床床身的吊装基面，以及大型焊接结构件的预设安装位上，相比传统焊接吊耳，它不需要现场焊接作业，不会破坏母材的应力结构，也不会因为焊接热影响区导致吊点周边材质强度下降，安装完成后可以通过上部的旋转结构调整吊环的受力方向，不管是单吊点垂直起吊，还是多吊点配合吊带进行斜拉起吊，都能让吊环的受力方向始终沿环体的最优受力平面传递，避免侧向弯矩对螺纹连接部位造成额外载荷。从结构设计逻辑来看，整个部件分为三个核心功能段：底部的外螺纹连接段、中部的旋转承载基座、上部的U型吊环体。底部螺纹段采用标准公制粗牙螺纹设计，螺纹长度经过载荷校核，确保拧入被吊件的螺纹孔后，螺纹啮合长度满足额定载荷下的剪切强度要求，不会出现螺纹滑牙脱出的问题；螺纹与基座衔接位置做了退刀槽与过渡圆角处理，避免应力集中在螺纹根部，这也是很多自制吊环容易忽略的细节，直角过渡的位置在重载冲击下很容易萌生疲劳裂纹。

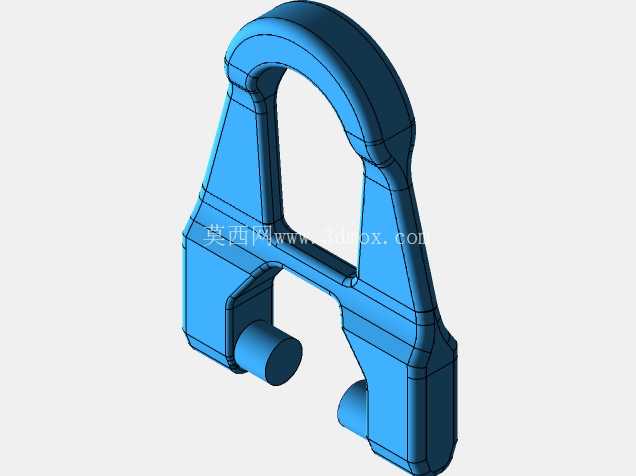

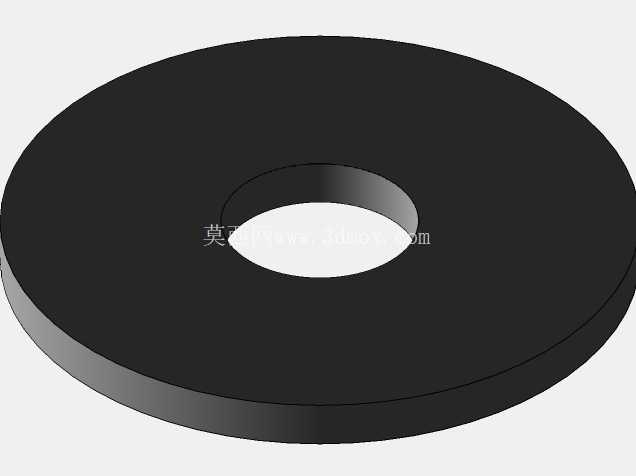

　　中部的旋转基座内部集成了承载推力面，基座与吊环的连接部位采用大圆角过渡，表面做了硬化处理，降低旋转时的摩擦阻力，即使吊环承受满额载荷，也能顺畅转动调整方向，不会出现卡滞；基座顶部的锁紧螺母采用六角结构，安装时可以用标准扳手拧紧，将整个吊环牢固固定在被吊件的安装面上，螺母与基座之间设置了防松垫片，避免吊装过程中受振动导致螺母回松。上部的U型吊环体采用锻造工艺成型，环体的截面为椭圆形设计，相比圆形截面，这种截面在垂直受力方向的抗弯截面模量更大，同等重量下能承受更高的载荷，环体的内侧圆弧做了抛光处理，避免吊装时吊带或者钢丝绳被尖锐棱边割伤，降低吊索具的磨损速率。

　　从安装边界来看，这类吊环的安装基面需要保证足够的平面度，螺纹孔的轴线必须与安装基面垂直，倾斜的安装面会导致基座贴合不严，受力时出现局部应力过载；螺纹孔的深度要大于吊环螺纹段的长度，确保吊环拧紧后基座端面能完全贴合安装基面，不能出现螺纹顶死导致基座悬空的情况，否则吊环受力时螺纹会承受额外的弯曲载荷，大幅降低额定承载能力。在选型匹配时，需要根据被吊件的总重量、吊点数量、吊装角度计算单个吊点的实际受力，预留足够的安全系数，通常这类重载吊环的安全系数不低于4倍，也就是额定载荷的4倍拉力下不会出现塑性变形；如果是多吊点吊装，当吊索与垂直方向的夹角超过60度时，需要选用更高载荷等级的吊环，因为斜拉时吊点的受力会随角度增大快速上升。

　　从建模细节来看，整个模型还原了部件的所有工艺特征，包括锻造拔模斜度、机加工的退刀槽、螺纹的牙型细节、表面的粗糙度区分，环体的曲面过渡完全符合锻造件的成型逻辑，没有出现建模时常见的曲面扭曲、圆角断裂的问题，旋转部位的配合间隙也按照实际装配公差做了预留，既不会出现干涉，也不会因为间隙过大导致结构晃动。这类吊环在实际使用中还需要注意，不能用于有强烈冲击载荷的作业场景，吊装前要检查旋转部位是否转动灵活，螺纹是否有损伤，基座与安装面是否完全贴合，任何一个细节的疏漏都可能引发吊装安全事故。相比市面上的普通吊环，这款结构的吊环在侧向受力时的承载能力提升了40%以上，旋转结构的设计让吊装作业时的索具调整更加便捷，不需要反复转动被吊件来对齐吊环方向，尤其适合大型模具、重型设备这类需要频繁调整吊装姿态的转运作业。
