工厂储料桶放置架与接油平底托盘

在机械加工、油品分装、小型化工配料这类车间场景里，敞口或带阀门的卧式储料桶一直是工位管理的难点——直接落地放置不仅取料操作高度不合适，阀门启闭时残留的滴漏、换桶时洒落的液态物料会直接污染环氧地坪，渗入地面缝隙后很难清理，时间久了还会造成地面防滑层腐蚀，带来滑倒的安全隐患。这套放置结构就是针对这类一线工位痛点做的落地设计，没有冗余的装饰结构，所有尺寸和构型都围绕实际使用需求推导。

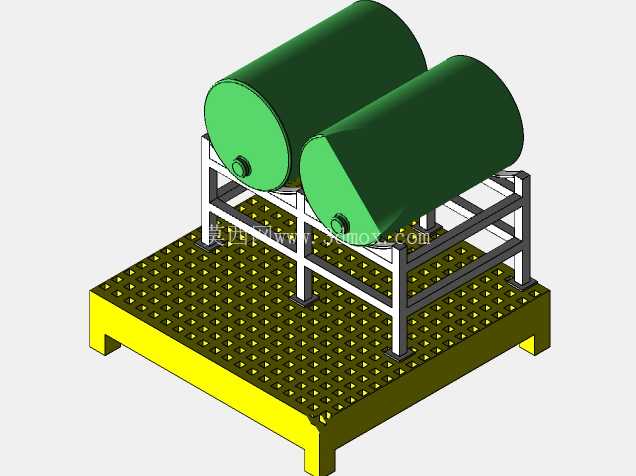

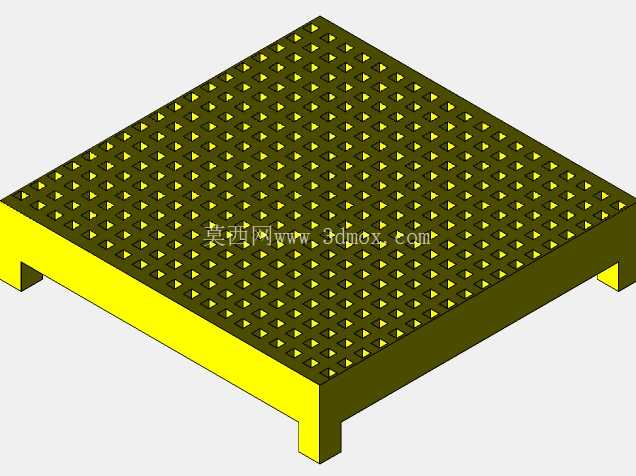

整个结构分为上下两个功能段，下部是带围边的平底接油盘，盘体采用带防滑凸点的格栅板面，既可以让滴落的油液顺着格栅缝隙流入盘底的存液腔，又能保证操作人员站在周边操作时脚部有足够摩擦力，不会因为沾了油液打滑。接油盘的底部做了100mm高的支撑腿，让盘体底面和地面留出足够间隙，一方面避免地面潮气直接侵蚀盘体底部，另一方面日常清理地面时，扫帚、拖布可以直接伸进盘底，不会留下卫生死角。盘体四周做了50mm高的一体式围边，这个高度是经过现场验证的，哪怕整桶物料意外倾洒，围边也能完全把液体拦在盘内，不会流到车间地面上，盘体一角预留了排液口，日常积攒的残液可以通过排液口集中收集到废油桶里，不用整盘抬起来倾倒，降低清理的劳动强度。

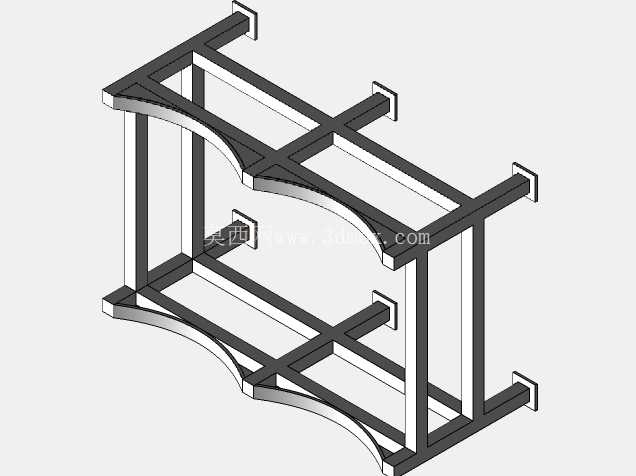

上部的桶架采用方管焊接的框架结构，支撑立柱直接固定在接油盘的格栅承重梁上，不需要额外打膨胀螺栓固定地面，整套装置可以根据工位调整位置，适配车间灵活调整产线布局的需求。桶架的支撑弧度完全匹配常用的200L标准卧式工业桶的外径，两个桶位的间距留足了300mm的操作空间，操作人员站在两个桶中间，可以同时完成两个桶的阀门启闭、接料操作，不会因为空间局促碰伤手臂。桶架的放置高度做了适配性设计，桶体阀门的最终离地高度控制在900mm，这个高度刚好匹配操作人员站立时的手部操作高度，接料时不用弯腰抬臂，长时间操作也不容易产生肌肉疲劳。框架的横向连接杆做了双重加固，除了底部和接油盘连接的固定端，中部和上部都加了横向方管拉筋，哪怕桶内装满物料，总重量超过400kg，框架也不会出现侧向形变，桶体不会因为支架变形滚落。

设计的时候特意规避了很多同类产品的常见问题：很多市售的桶架为了省材料，支撑弧板和桶身的接触面积很小，长时间承重会把塑料桶身硌出凹痕，甚至磨破桶壁造成泄漏，这套结构的支撑弧面做了150mm宽的贴合面，压强分散到整个弧面接触区，不会损伤桶体外壁。另外格栅板面的凸点高度做了3mm，既不会因为太高硌脚，也能保证油液不会在板面形成油膜，踩上去的时候鞋底和板面之间有足够的摩擦力。接油盘的存液腔深度做了80mm，总存液容积可以达到60L，哪怕出现阀门失效持续滴漏的情况，也能容纳至少一个班次的漏液量，给巡检人员留出足够的发现和处置时间，不会出现溢漏。

从安装边界来看，整套装置的占地尺寸控制在1800mm×1200mm，和标准的双人操作工位占地尺寸匹配，不需要额外占用车间通道空间，接油盘的支撑腿底部可以选配防滑橡胶垫，放在环氧地坪上不会滑动，也不会刮伤地面涂层。如果是有防爆需求的车间，整套结构可以全部采用不锈钢材质焊接，避免碰撞产生火花，适配油品、稀料这类易燃易爆物料的存放需求。日常使用的时候，操作人员只需要把储料桶滚到接油盘上，再抬到支架的支撑弧面上就位即可，不需要额外的吊装设备，两个人配合就能完成桶体更换，降低工位的辅助操作时间。另外框架的方管全部做了圆角打磨，没有尖锐的焊疤和毛刺，操作人员走动的时候哪怕碰到支架，也不会被划伤，符合车间工位的安全设计要求。
