手动齿条式小型台式压力机

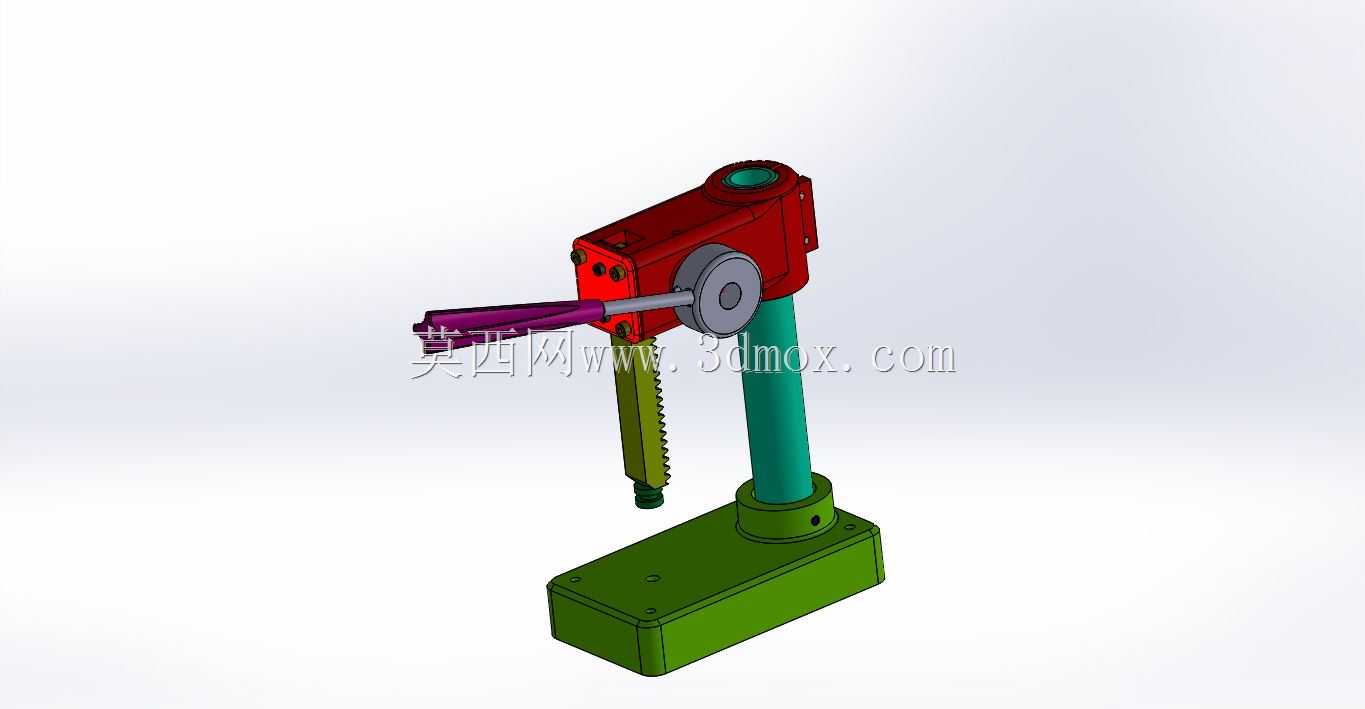

　　这套手动压力机结构面向小型零件压装、铆接、校直、冲孔前预压以及工装夹具压紧等轻载作业场景，常见于维修工位、教学实训台、样品试制区和小批量装配线旁。设备不需要外接动力源，操作者通过侧向手柄输入扭矩，经齿轮与齿条传动转换为压头的直线往复运动，适合在压缩空气、液压站或电源布置不便的位置使用。整体采用台式布置，底部为矩形承载底座，立柱垂直安装在底座一侧，上部箱体容纳齿轮、齿条、转轴和限位结构，压杆沿箱体下方导向区域上下运动，形成稳定的C形受力空间。

　　从实际用途看，该类设备主要承担短行程、低频次、可控力的压合作业。例如轴承外圈轻压入座孔、衬套压装、销钉压入、薄板件折弯定位、小铆钉收口、橡胶件压入以及组件装配时的临时压紧。与大型液压机相比，手动压力机的压力输出有限，但反馈直接，操作者能够通过手柄阻力感知压入过程，在过盈量较小、零件脆性较高或需要避免过载损伤的场合更易控制。设备也可作为检测工装使用，对弹簧压缩、塑料件变形、卡扣配合等进行简单验证。

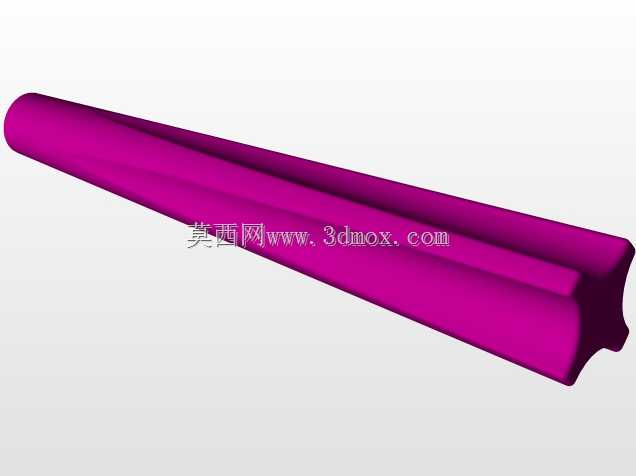

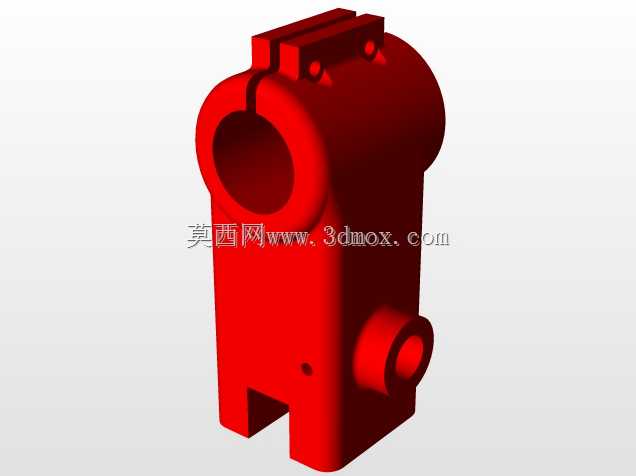

　　结构设计上，底座承担工件支撑和整机稳定作用，平面区域可放置定位块、V形块、专用下模或简易夹具。底座边缘设置安装孔，便于将整机固定到工作台面，减少压装时倾覆和晃动。立柱采用圆柱形截面，承担上部箱体与压头工作载荷，柱体与底座之间通过法兰式连接座固定，连接区域需要保证垂直度，否则压头运动时会产生侧向偏载。上部红色箱体为核心传动壳体，内部齿轮轴与手柄相连，齿轮啮合竖直齿条，齿条下端连接压头。手柄端部加长后可放大力矩，降低操作强度；手柄末端的握持段采用区别色，便于人机识别。

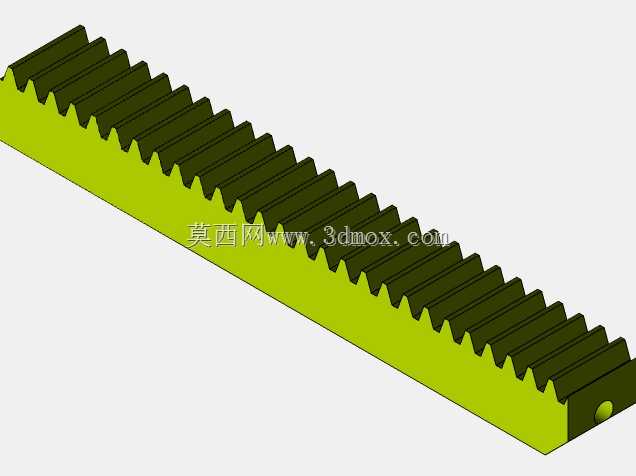

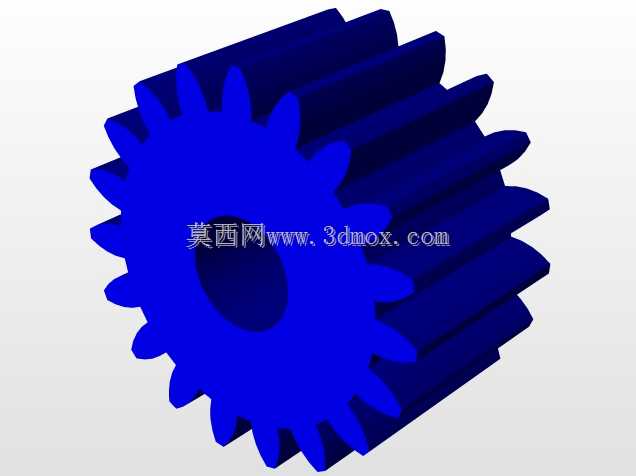

　　压头部分沿固定导向方向下行，齿条截面承担轴向推力，导向长度决定运动稳定性。若压头伸出过长而导向不足，压装末端容易出现偏摆，因此在工程建模时需要重点检查齿条与壳体导向套的重合长度、压杆与底座工作面的垂直度以及手柄转轴与齿条齿面的中心距。齿形部分按传力路径布置，齿轮承受弯曲载荷，齿条同时承受轴向压力和局部接触应力，轴孔位置需保留衬套或轴承安装空间。箱体侧面的圆形盖板可用于封装齿轮轴，也方便检修和装配。

　　外形边界方面，设备高度由立柱、箱体和压头行程共同决定，属于桌面级小型装备。底座长宽方向需要覆盖工件放置区和立柱安装区，前方开口留出取放件空间；上部箱体侧向伸出手柄，操作半径应纳入工位布置，避免手柄与周围物料架干涉。压头处于上极限位置时，应保证工件取放高度；处于下极限位置时，压头不应撞击底座，且需保留模具闭合高度。安装时底座底面与工作台贴合，紧固孔位置避开受力薄弱区，立柱后方可预留工具或附件空间。

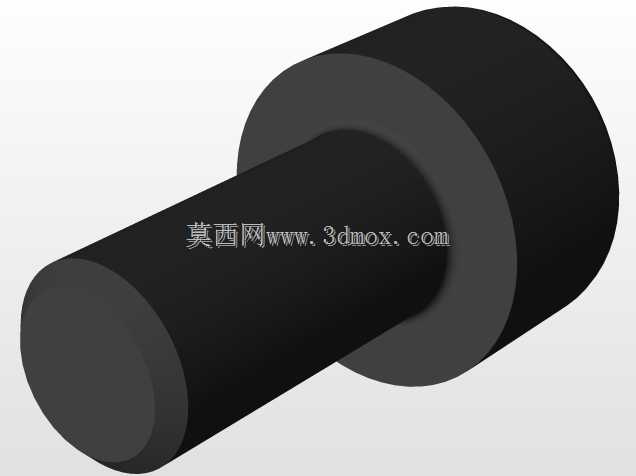

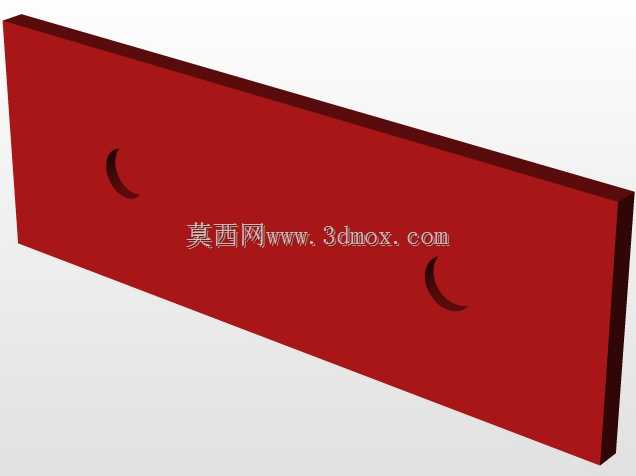

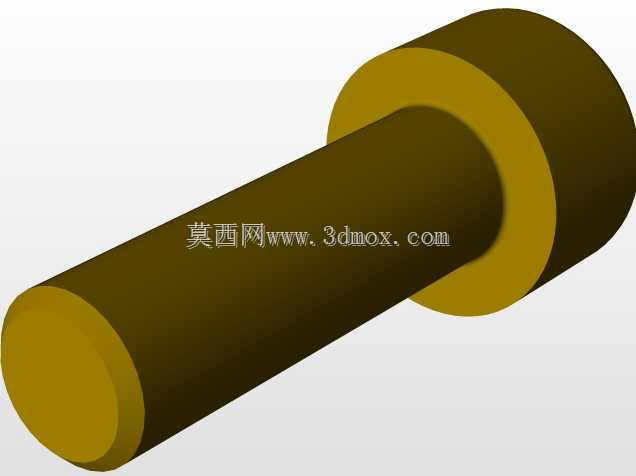

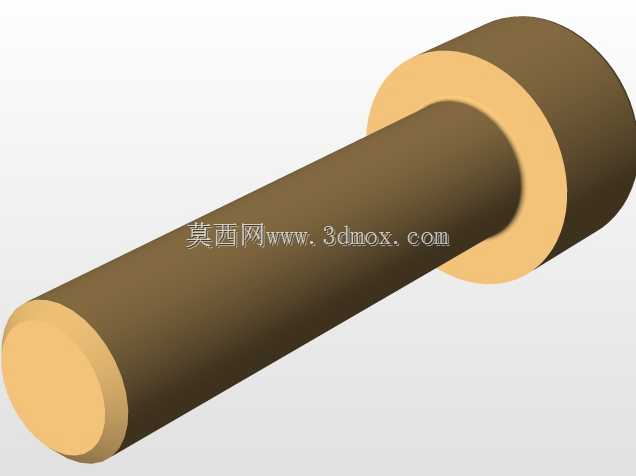

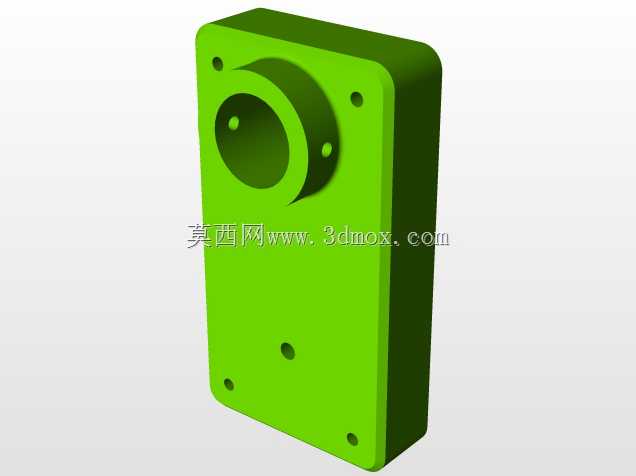

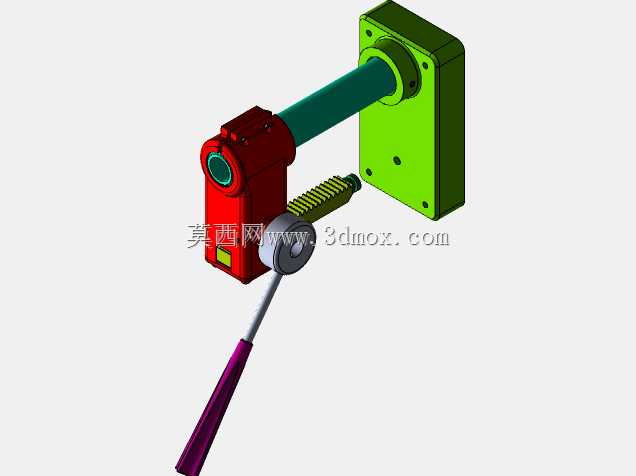

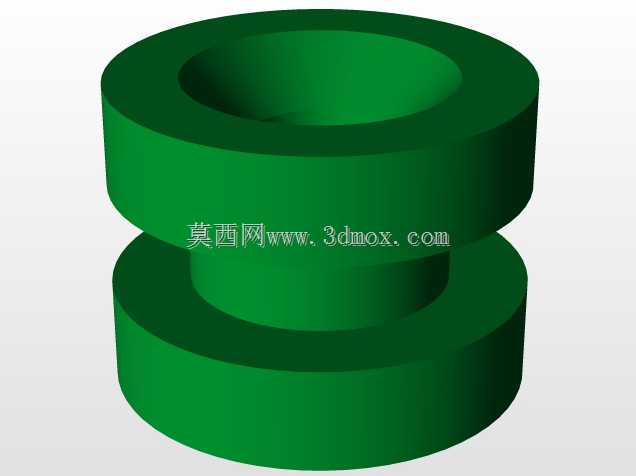

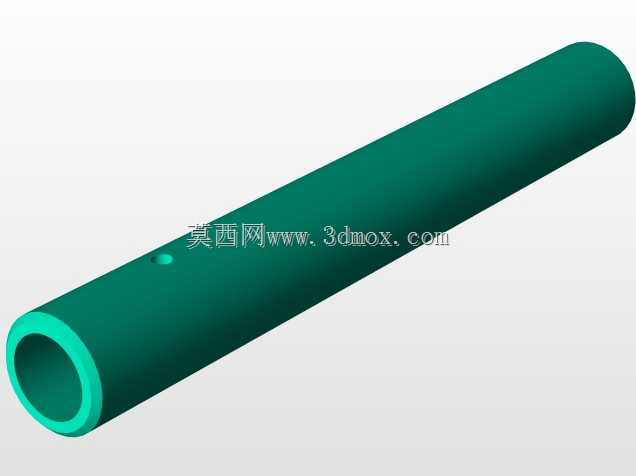

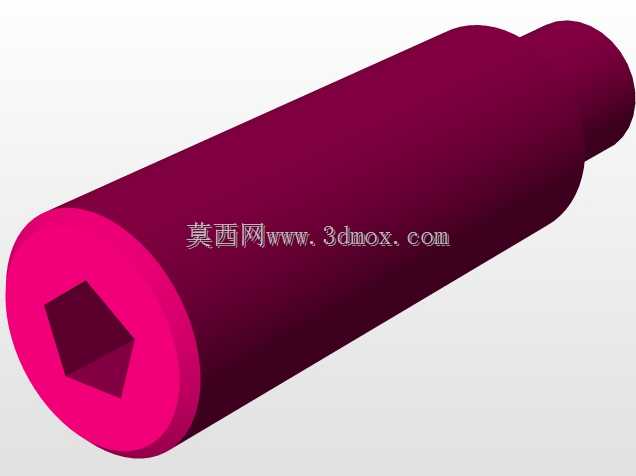

　　建模过程中，零件被拆分为底座、立柱、连接法兰、传动箱体、齿轮轴、手柄、齿条、压头、端盖和紧固件等独立单元，能够清晰表达装配关系。各运动件之间保留合理间隙，齿条与齿轮按啮合关系定位，手柄旋转方向与压头升降方向一致。色彩区分用于表达不同功能模块：底座和立柱偏绿色，箱体偏红色，手柄为紫色，压杆与齿条为黄绿色，使结构层级在评审时更易辨认。

　　在选型和改型时，应先确认目标工件所需压装力、开口高度、喉口深度、压头行程和工作台面尺寸。若用于较硬金属的冲压，该手动结构并不适合；若用于轻合金、塑料、橡胶或小过盈配合件，则结构简单、维护方便、占用空间小。后续可在压头端部增加压力传感器、位移标尺、可换压头、复位弹簧或安全防护挡板，也可在底座上增加T形槽以提高夹具适配性。
