工厂跨工位重载龙门吊运支撑钢架

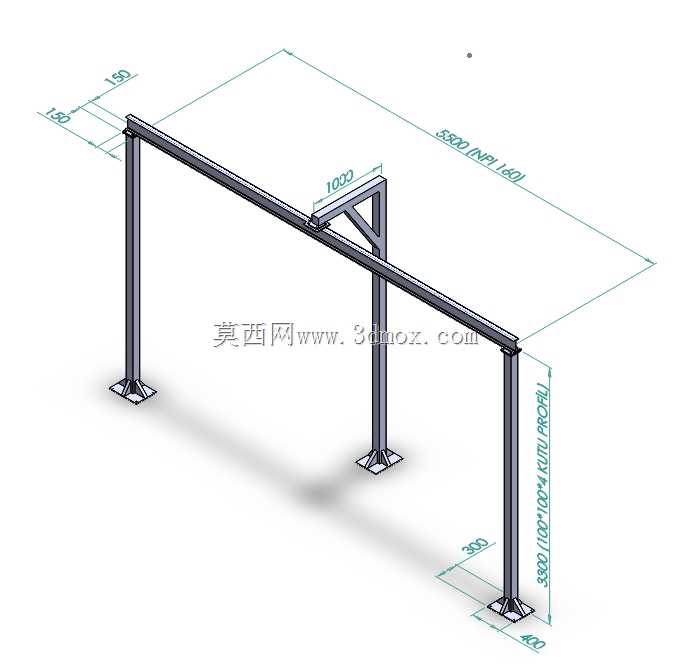

　　这套跨工位龙门支撑钢架，最初是为车间内部短距离转运重型工装、半成品工件设计的架空承载结构，在离散制造车间的机加工工段、装配工段、仓储分拣区都有很高的适配性。很多老旧厂房在规划初期没有预留头顶的起重输送线路，后期加装大型桥式起重机不仅要复核屋面梁柱的承载余量，施工周期长还会打断现有生产节奏，这种落地式三立柱龙门架就成了性价比极高的替代方案：不需要对原有厂房结构做任何预埋改动，所有载荷直接通过三根立柱底部的法兰底板传递到车间硬化地面，只要地面混凝土强度满足常规重载车间的C25以上标准，做完化学锚栓固定之后就能快速投入使用。

　　从结构受力的逻辑来看，整套钢架的主梁采用通长布置的矩形空心型钢，截面规格选100mm×100mm、壁厚4mm的PRO系列结构管，这种截面的抗扭性能远优于同重量的开口槽钢，当电动葫芦或者手动滑车沿着主梁下翼缘行走的时候，不会因为吊点偏载出现主梁侧向扭晃的问题。三根立柱的排布没有采用传统双立柱门式架的对称布局：靠近画面左侧的第一根立柱布置在主梁最左端，第二根立柱距离左端吊点行程起点1000mm的位置，额外加了一组三角形斜撑把立柱和主梁牢牢锁成三角刚性节点，第三根立柱直接落在主梁最右端的端点下方。这种不等跨的排布方式完全是顺着车间的实际通道边界来的：左边第一跨留出的5500mm净空，刚好可以横跨整条机加工流水线的设备排布宽度，中间带斜撑的立柱特意避开了车间主干道的叉车通行路线，不会在物流通道中间立一根柱子阻碍AGV和叉车转弯，右侧延伸出去的1800mm悬臂段，则可以直接伸到车间靠墙的工件暂存区上方，不用把工件搬到通道中间就能完成吊装转运。

　　尺寸边界的设计上，整套架体的总长度沿着主梁方向做到7300mm，立柱的底板法兰边长300mm，底板上开四个长条形锚栓孔，允许安装的时候有正负20mm的位置微调量，抵消地面放线的时候出现的小尺寸偏差。立柱的总高度做到3300mm，这个高度是经过现场工位适配核算的：主梁底面距离完成地面的净空高度刚好3100mm，下面通行2吨标准叉车的时候，货叉举升到最高位置也不会和主梁发生干涉，同时普通身高的操作人员站在地面拖拽葫芦手链的时候，抬手就能够到操作件，不需要额外搭设操作平台。架体顶部的宽度方向，主梁侧边到立柱外侧的尺寸控制在150mm，立柱自身的截面宽度80mm，整个架体在地面占用的横向总宽度不到500mm，沿着车间通道侧边布置的时候几乎不会额外占用有效通行宽度。

　　节点设计的细节也完全围绕现场安装的便利性展开：中间带斜撑的立柱和主梁连接的位置，没有采用现场焊接的工艺，所有连接板都在工厂下料的时候提前焊接在对应的型材端部，现场安装的时候只需要用高强度螺栓穿过预钻的连接板孔位锁紧即可，两个安装工人配合手动叉车，半天时间就能完成整组架体的拼装，不需要动用大型吊装设备。两端的立柱顶部和主梁的连接同样采用法兰对接，后期如果车间布局调整，需要把龙门架移位到别的工段，只需要松开锚栓和连接螺栓，把整架拆成三段主梁和三根立柱，用普通平板车就能转运，不会像焊接固定的钢架那样切割之后无法复用。

　　实际使用场景里，这套架体除了悬挂起重葫芦之外，还可以在主梁上挂载柔性悬挂焊机、气动平衡吊、真空吸吊机，甚至可以作为车间架空管线的支撑桁架，把气动管路、电缆桥架顺着主梁内侧铺设，省去单独在地面做管线支架的工序。设计阶段校核载荷的时候，单根主梁的允许集中吊载按照1吨的工况做挠度验算，额定载荷下主梁的最大下挠量控制在跨度的1/1500以内，远低于起重架体允许的挠度阈值，即使满载快速行走滑车，架体也不会出现明显的弹性晃动。三根立柱的底部底板下方还预留了20mm的调整垫片空间，当地面出现轻微不平整的时候，可以通过塞不同厚度的薄钢板把整根主梁调至水平，避免滑车因为主梁倾斜出现自行滑移的安全隐患。
