工厂钢结构操作走道平台

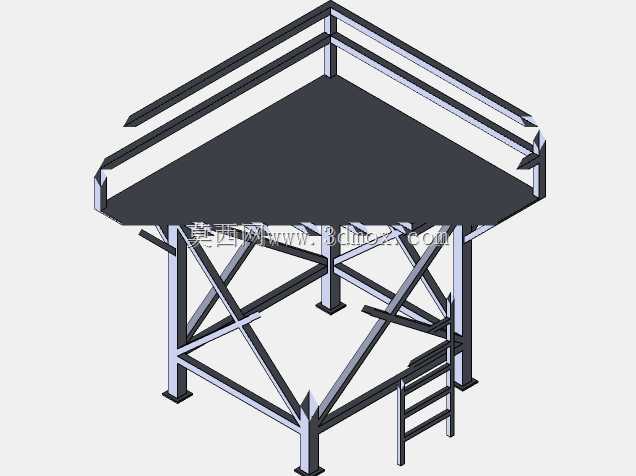

　　这套钢结构操作走道平台主要面向车间内设备高位检修、生产线跨线通行、罐体周边操作以及仓储区临时登高作业等场景。实际工厂布置中，泵组、阀组、大型罐体或输送设备往往存在需要人员近距离操作的高位点位，单纯使用移动梯具既不稳定，也无法容纳多人同时作业，因此固定式钢平台成为车间竖向交通和操作站位的常用方案。模型整体采用方管立柱、型钢横梁与花纹钢板台面组合，台面四周设置连续护栏，一侧配置斜爬梯，结构逻辑清晰，便于在三维布局阶段校核人员通行路径与设备检修空间。

　　平台台面为近似方形的作业面，可承担单人或多人短时操作、工具放置以及小型检修任务。台面边缘由型钢边框围成，边框下方与立柱、横梁连接，形成主要受弯体系；面板铺设在横梁上方，能够把人员和工具荷载分散到下部骨架。对于机械设计人员而言，建模时需要重点关注台面净空、边框高度、横梁间距以及面板支承条件，避免出现大跨度无支承区域。若后续用于真实项目，还应结合现场荷载、板材厚度和型钢规格进行强度、刚度及挠度校核。

　　四根立柱布置在平台角部附近，柱脚落在工厂地面或基础预埋件上。立柱之间通过斜撑形成稳定的空间桁架，斜撑方向并非简单对称复制，而是根据爬梯入口、护栏开口和受力路径进行布置，既保证平台在侧向力作用下不易晃动，也避让人员上下通道。柱间支撑的交叉点在模型中表现为杆件相贯或搭接关系，实际加工时可采用焊接节点，并在需要拆卸运输的场合改为法兰螺栓连接。结构设计思路上，这类平台不追求复杂外形，而强调承载明确、节点可靠、现场安装方便。

　　护栏沿平台外侧连续设置，采用上下两道横杆与立柱组成，能够在人员靠近边缘时提供防护。护栏在爬梯进入平台的位置预留开口，开口位置与梯段顶部对齐，使人员登上平台后可直接进入作业面。护栏高度、横杆间距和踢脚板配置在工程实施中需要依据现场安全规范确定，尤其在有油污、粉尘或室外风雨环境的厂区，护栏杆件直径、连接焊缝和防腐涂层都不能忽略。模型中护栏与台面边框共用部分竖向支撑，这种做法可以减少零件数量，但需要保证根部连接具有足够的抗倾覆能力。

　　爬梯从地面斜向接入平台，两侧设置梯梁，踏步按等间距排列。梯段下端落在地面，上端与平台骨架连接，形成稳定的上下通道。与直爬梯相比，斜梯更适合频繁通行和携带轻型工具的检修场景，人员疲劳度较低，也便于在紧急情况下快速撤离。梯段布置在平台一侧，并未占用台面主要操作区，同时避开了下部斜撑的密集区域，这一点在设备密集车间里非常关键。三维建模时应检查梯梁与平台立柱、支撑、护栏之间是否存在干涉，还要确认梯段起步位置与地面设备、管线、排水沟的安全距离。

　　从安装边界看，平台外形尺寸由台面轮廓、护栏外伸范围和爬梯投影长度共同决定。台面提供高位作业空间，护栏决定安全防护边界，爬梯则在地面层额外占用一段斜向区域。布置时不能只统计平台立柱 footprint，还应把梯段下方净空、人员转身空间、护栏开门方向和检修工具搬运路线一并纳入。若平台靠近设备管口、仪表阀门或电机减速机，应保证操作点距台面边缘处于可触及范围内；若平台用于跨越输送带或管线廊，则还要核对下方通行净空和吊装维护空间。

　　模型的杆件关系适合作为方案阶段的结构示意：立柱传递竖向荷载，横梁承受面板弯矩，斜撑增强整体刚度，护栏承担侧向防护，爬梯解决竖向交通。细部深化时可在柱脚增加底板、加劲肋和地脚螺栓，在台面边缘增设踢脚板，在爬梯入口设置安全门或扶手延伸段。对于有振动设备 nearby 的平台，还应避免平台固有频率与设备激振频率接近，必要时调整柱距、支撑形式或增加连接刚性。整体而言，该模型把工厂走道平台的核心构成完整表达出来，可用于车间布局、钢结构方案沟通、检修通道规划以及后续施工详图深化的基础参考。
