手机壳注塑成型上下模分模结构

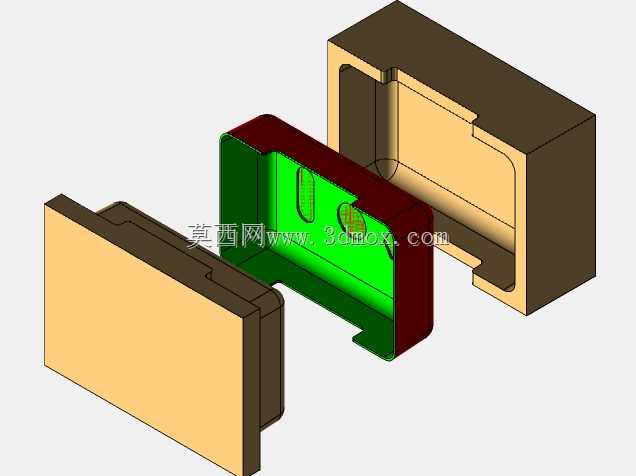

　　这套三维结构围绕消费电子塑胶外壳的量产成型需求搭建，拆解后可以清晰看到型腔、型芯与产品本体的相对位置关系，整套模仁采用分体式布局，没有额外叠加复杂的侧向抽芯机构，适配手机保护壳这类薄壁、深腔、外观面要求高的塑胶件量产场景。从实际产线使用逻辑来看，这类模具直接安装在卧式注塑机的定动板之间，开模时动模侧随设备后座后退，包在型芯上的绿色手机壳产品随动模离开定模型腔，后续由顶出机构把产品从型芯上托落，全程不需要人工撬取，能适配大批量连续注塑的节拍。设计阶段首先要处理的是深腔薄壁件的脱模斜度，手机壳侧壁高度较大，如果完全做成直壁，注塑冷却后塑胶收缩抱紧型芯，顶出时很容易把侧壁顶白、拉变形，因此型芯四周预留了合理的出模斜度，

　　同时在壳体内侧对应卡扣、按键凹槽的位置做了局部小凸台，这些特征直接在型芯上一体加工出来，不需要额外做滑块，既减少了模具零件数量，也降低了后期飞边维护的概率。定模侧的模仁做成凹腔结构，内表面完全贴合手机壳的外表面，进胶点选在壳体侧边隐蔽位置，避免在外观正面留下浇口痕迹，冷却水道沿着模仁轮廓近距离排布，让塑胶充模后热量能快速均匀带走，减少壳体翘曲、局部缩痕的问题。从安装边界来看，整套模仁的外形长宽尺寸匹配标准模架的内嵌槽，模仁四周预留了锁模螺丝孔与定位销孔，装配时先通过定位销把动定模仁的同轴度找正，再用内六角螺丝锁紧在模架固定板上，合模时分型面完全贴合，不会出现跑料飞边。型芯的轮廓完全复刻手机壳的内部空间，对应摄像头开孔、侧边按键位、

　　充电口避让位都做了精准的凸型让位，成型后这些位置直接形成壳体的对应开孔与凹槽，不需要后续二次加工。定模凹腔的深度刚好覆盖手机壳的外壁厚度，合模后型腔和型芯之间的间隙均匀一致，保证壳体各个位置的壁厚控制在设计要求范围内，不会出现局部壁厚过大导致缩水、壁厚过小充模不满的问题。日常量产中这套结构的维护也很简便，当型腔表面出现轻微划痕或者旧料残留堆积时，不需要拆解整套模架，直接拆开定模固定板就可以把模仁吊出抛光清理；型芯侧如果长期生产出现磨损，也可以单独更换型芯镶件，不用整体报废整套模具。针对手机壳这类产量大、换款频率高的产品，这种分体式模仁设计还可以快速更换对应不同机型的模仁镶块，模架部分可以重复复用，大幅降低新机型开模的成本与加工周期。

　　结构设计过程中也重点核对了开合模行程，动模后退的行程要大于手机壳的总高度，保证机械臂或者产品掉落有足够的操作空间，顶出板的顶出行程也刚好能把产品完全推离型芯表面，不会出现产品挂在型芯上掉不下来的情况。整套结构没有冗余的复杂机构，所有特征都围绕薄壁塑胶壳的成型可靠性展开，既兼顾了量产时的成型效率，也考虑了后期装配、维护、换款的实际操作需求，对于同类消费电子塑胶外壳的模具设计有很直接的参考价值，结构工程师在分模阶段可以直接参照这种布局，先确认产品所有倒扣特征是否可以通过斜度直接脱模，再决定是否需要增加滑块、斜顶等额外机构，在保证产品成型质量的前提下尽可能简化模具结构，降低加工和量产故障概率。
