兰博基尼Aventador跑车车身曲面结构

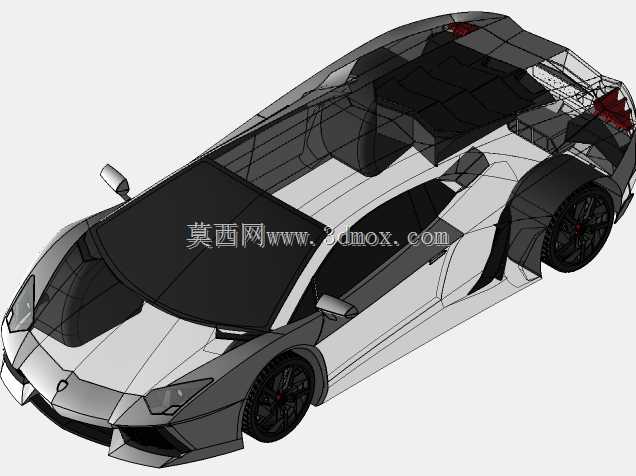

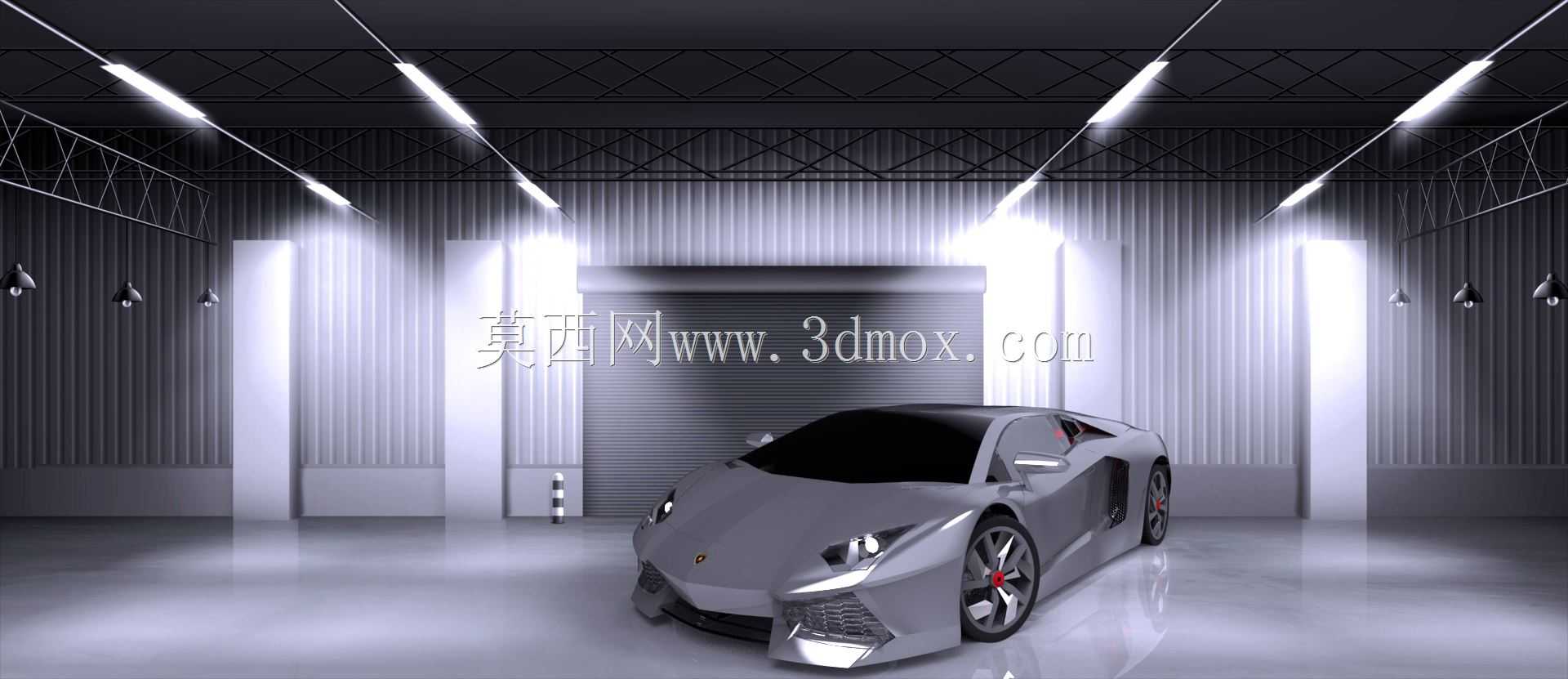

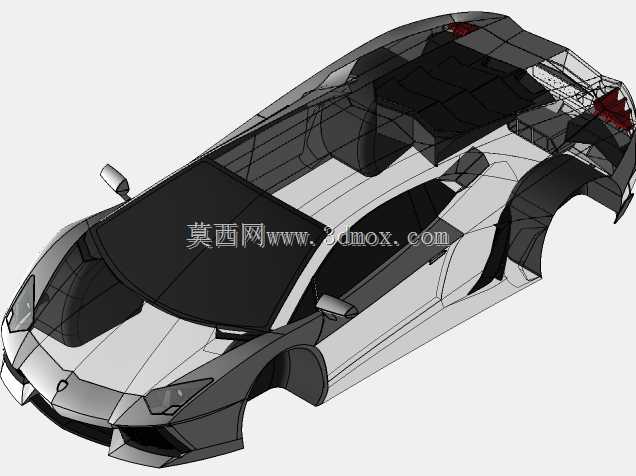

　　做超跑车身曲面建模的从业者都清楚，这类大曲率连续的外覆盖件，最考验的是对A级曲面的把控能力，不像普通机械结构件靠拉伸、切除就能完成，整个车身的每一条棱线、每一处曲面过渡，都要兼顾空气动力学性能、外观视觉张力以及后续覆盖件冲压成型的工艺可行性。这次的兰博基尼Aventador车身建模，从一开始就没有走堆砌特征的路子，而是先把实车的点云参考对齐到坐标系里，先定整车的硬点边界：整车总长控制在4.78米左右，总宽不含后视镜为2.03米，高度控制在1.136米，轴距2.7米，这些硬点是所有曲面搭建的基础，一旦硬点偏了，后续所有曲面的比例都会失调，出来的模型就会有“山寨感”。

　　建模的时候最先处理的是车身侧面的主特征棱线，也就是从前轮眉上方一直贯穿到车尾的那条锋利腰线，兰博基尼的车型特征就是棱角分明，但这种棱角不是生硬的直角折边，而是曲率连续的锐边过渡，折角处的R角控制在2毫米以内，既要保证视觉上的锋利感，又要满足冲压工艺中板材成型的最小R角要求，避免后续做成型分析的时候出现开裂风险。前脸部分的楔形切面是建模的难点之一，整个前脸从风挡下沿到前唇的落差有380毫米，多个切面之间的交汇点要做到G2连续，不然打光之后曲面会有明显的波纹断层，尤其是大灯周围的曲面，要和灯组的安装边界完全贴合，预留出灯组装配的3毫米安装间隙，同时还要考虑前保险杠和翼子板的分模线位置，分模线要沿着曲面的自然棱线布置，不能出现在视觉可见的光滑曲面上，不然会破坏整车的外观整体性。

　　空气动力学相关的结构也不能只做外观样子，车头下方的前扩散器导流槽，实际建模的时候要按照气流走向调整曲面角度，导流叶片的倾斜角控制在17度，和前唇的高度差为45毫米，这个角度是参考实车风洞数据来的，能够在车辆高速行驶时把前轮区域的乱流快速导出，降低风阻系数同时增加前轴下压力。车侧的进气口结构，不是简单挖个洞就完事，进气道的内壁曲面要做顺滑过渡，从侧门后方的进气口一直延伸到中置发动机舱的散热区域，整个进气道的截面是逐渐收窄的，能够提升进气流速，满足发动机高负荷运转时的散热进气需求，同时进气口的边缘要做5毫米的圆角处理，避免气流在边缘产生分离形成风噪。

　　车顶部分的曲面是从A柱顶端一直顺滑过渡到车尾的引擎盖，整个曲面的弧度要兼顾乘员舱的头部空间，在座椅R点上方预留出920毫米的垂直高度，满足1.85米身高乘员的头部余量，同时车顶的后缘要和尾翼的安装座做一体化衔接，尾翼安装点的位置要预留出6个M6的螺栓安装孔位，安装面的平面度控制在0.1毫米以内，保证后续加装尾翼的时候不会出现安装间隙。车尾部分的横向棱线和尾灯的安装边界要完全匹配，尾灯的安装凹槽深度控制在28毫米，凹槽周围的曲面要和尾灯灯罩的曲率完全一致，装配后间隙均匀控制在1.5毫米，和实车的装配精度对齐。后扩散器的鳍片结构，每个鳍片的厚度为3毫米，从后保险杠下沿向后延伸120毫米，鳍片之间的间距为85毫米，能够梳理车底的气流，快速导出车底的低压区空气，提升高速行驶时的车尾下压力。

　　整个建模过程中所有的曲面都做了曲率检查，相邻曲面之间的曲率偏差控制在0.05以内，没有出现曲面褶皱、收敛奇点的问题，所有的安装边界都预留了合理的装配间隙，覆盖件的壁厚统一按照1.2毫米的钢板冲压件厚度做偏置，后续如果要做覆盖件的成型分析或者装配模拟，这个模型可以直接导入仿真模块使用，不需要再做大量的几何修复。很多新手做这类跑车模型的时候，只追求外观看起来像，忽略了硬点尺寸、工艺边界和功能结构的合理性，做出来的模型只能做渲染用，没法对接后续的工程环节，而这个模型从搭建之初就兼顾了外观还原度和工程实用性，不管是做外观验证、空气动力学仿真，还是做比例模型的3D打印，都能直接使用，不需要额外调整结构。另外车身的所有分块线都按照实车的覆盖件拆分位置做了预留，前翼子板、车门、后翼子板、前保险杠、后保险杠、引擎盖、车顶这些覆盖件的分缝位置都做了明确的边界，后续如果要做拆件设计或者装配动画，直接沿着分缝位置拆分实体就可以，不需要重新切割曲面。
