SOLIDWORKS竞赛用手柄铸造结构练习模型

这套建模练习对应的是带分型面要求的握持类手柄铸造件，核心面向铸造工艺验证、结构建模能力训练场景，在日常的铸造模具结构设计、手持操作件开发工作中，这类带曲面过渡、拔模斜度、分型面拆分的零件是非常典型的训练载体，很多刚接触铸造工艺建模的工程师，都会通过这类零件熟悉从二维工程图到三维实体的转化逻辑，同时掌握铸造工艺要求在建模环节的落地方法。

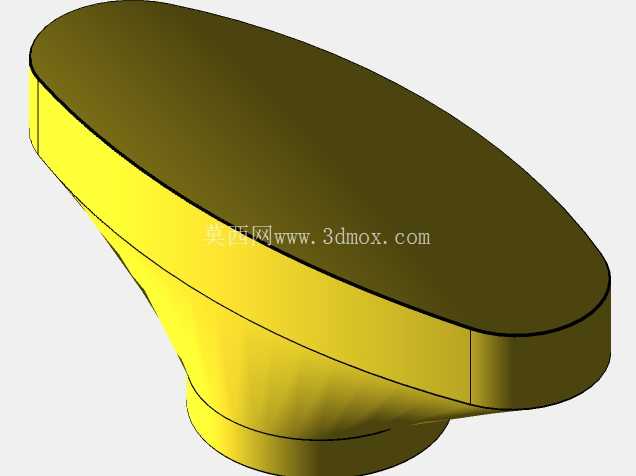

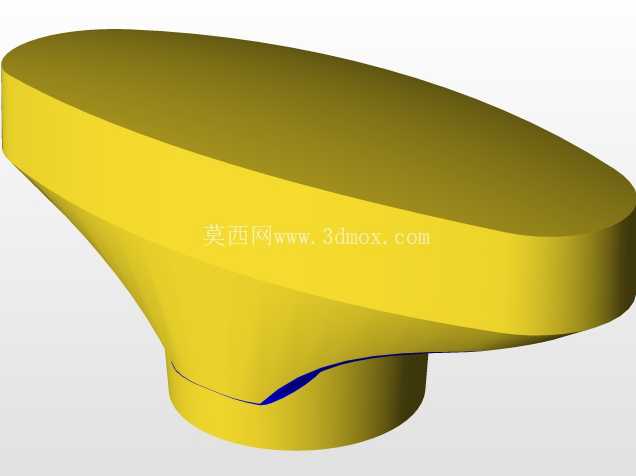

从实际用途来看，这类手柄属于设备操作端的握持部件，通常会装配在手动工装、小型操作机具、阀门执行端等位置，供操作人员握持完成施力、转向、扳动等动作，因此零件的外形曲面完全贴合人手握持的弧度需求，没有尖锐棱角，所有握持接触区域都做了顺滑的曲面过渡，避免操作过程中硌手、打滑的问题。零件整体采用对称式的曲面布局，主体轮廓为椭球形过渡结构，一端收窄形成连接端，用来和设备的操作轴做装配固定，连接端的内孔与轴径配合，需要保证装配后的同轴度，避免操作时出现旷量。

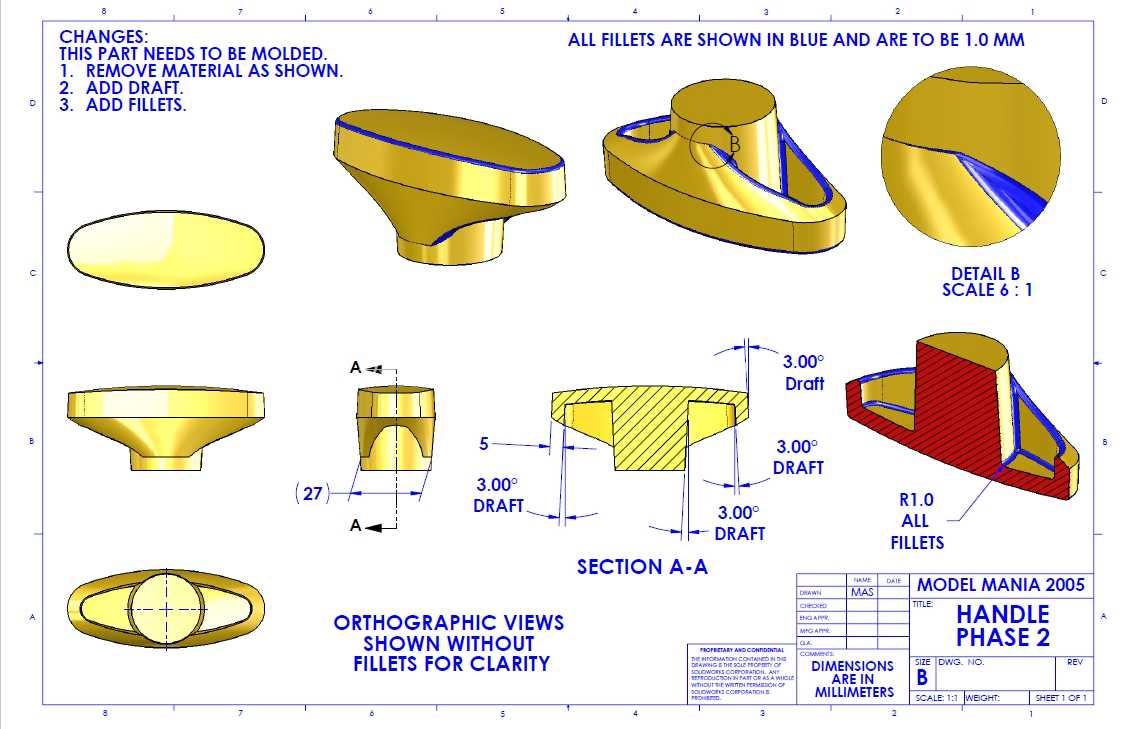

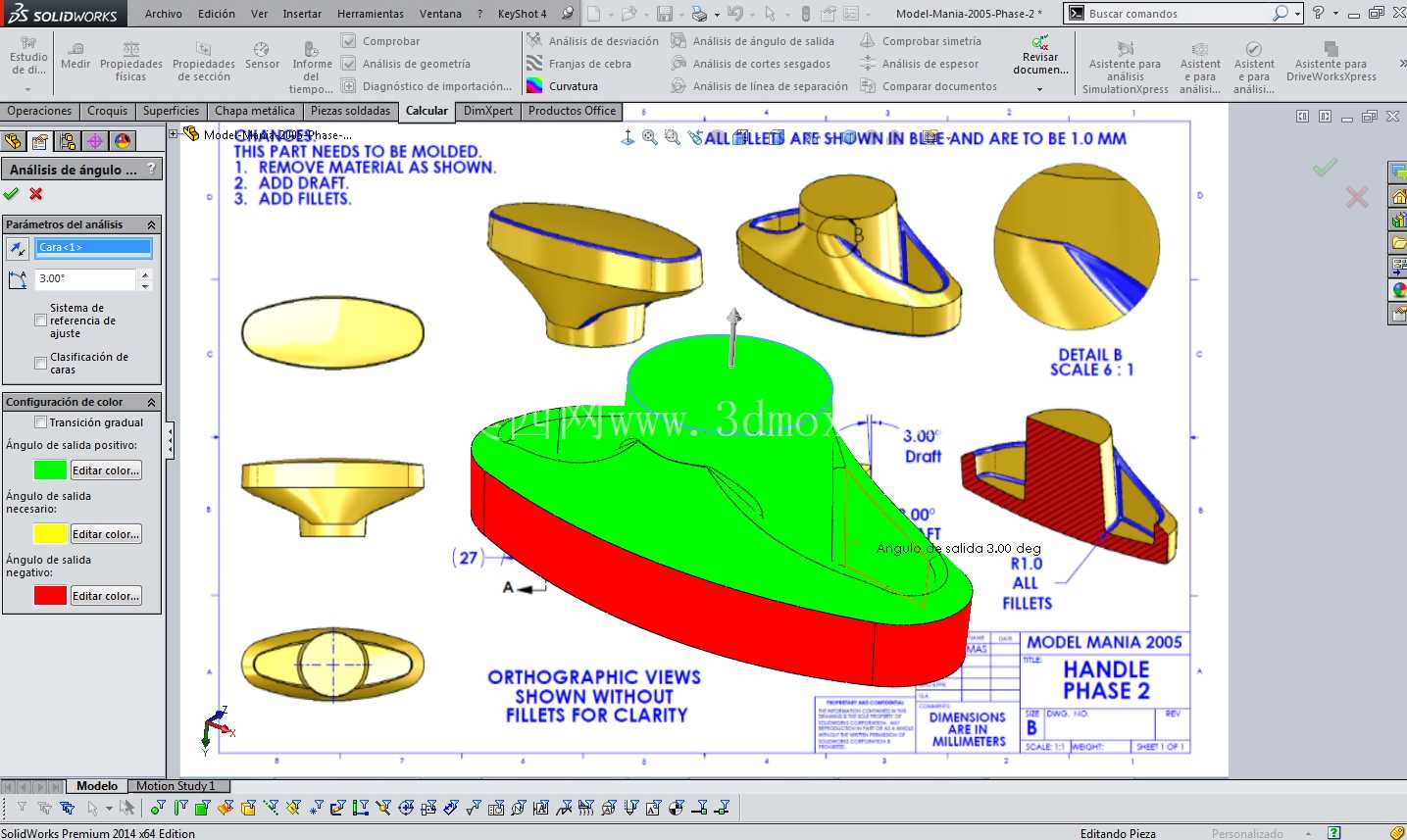

设计思路上完全围绕砂型铸造的工艺要求展开，首先是分型面的选择，模型中用不同颜色区分的区域正好对应上下模的分型边界，分型面选在零件最大轮廓处，能够保证起模时不会出现结构干涉，不需要额外设计复杂的抽芯结构就能完成造型。其次是拔模斜度的设置，所有垂直于分型面的侧壁都设置了符合铸造要求的拔模角度，角度大小根据零件的高度做匹配，避免起模时蹭伤砂型表面，保证铸件的表面质量。所有的转角位置都设计了铸造圆角，一方面是避免铸造时转角处出现应力集中导致的冷隔、裂纹缺陷，另一方面也能减少砂型在转角处的掉砂问题，同时握持时的触感也更舒适。

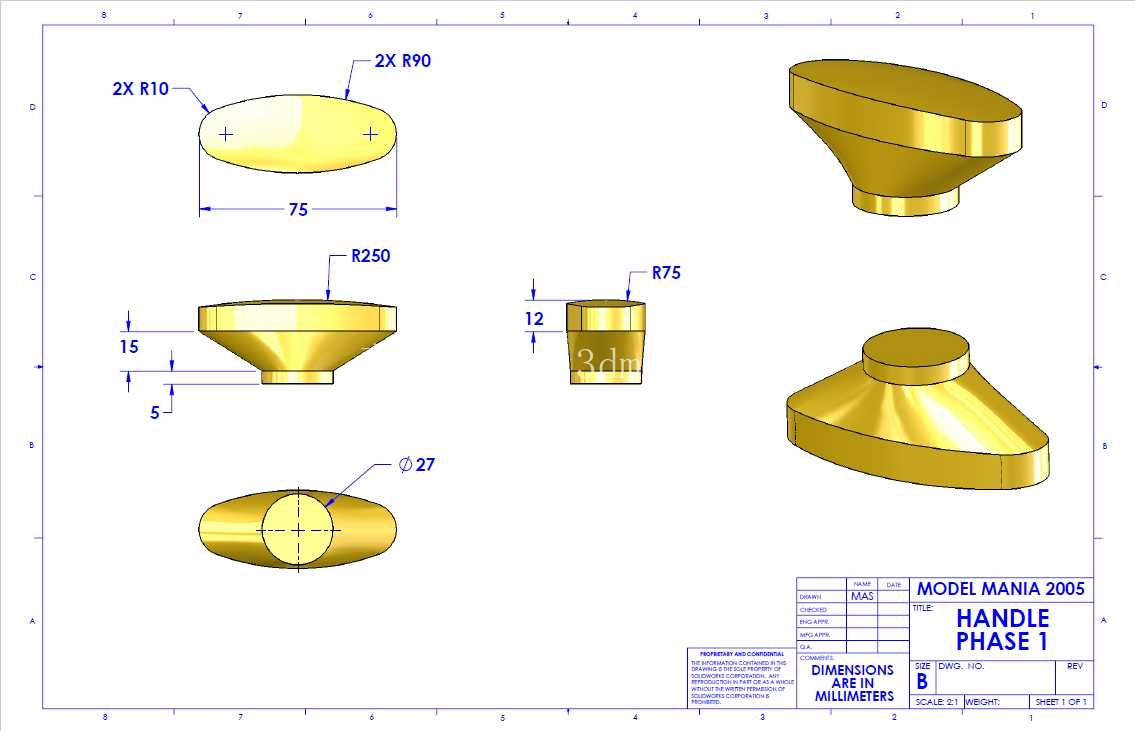

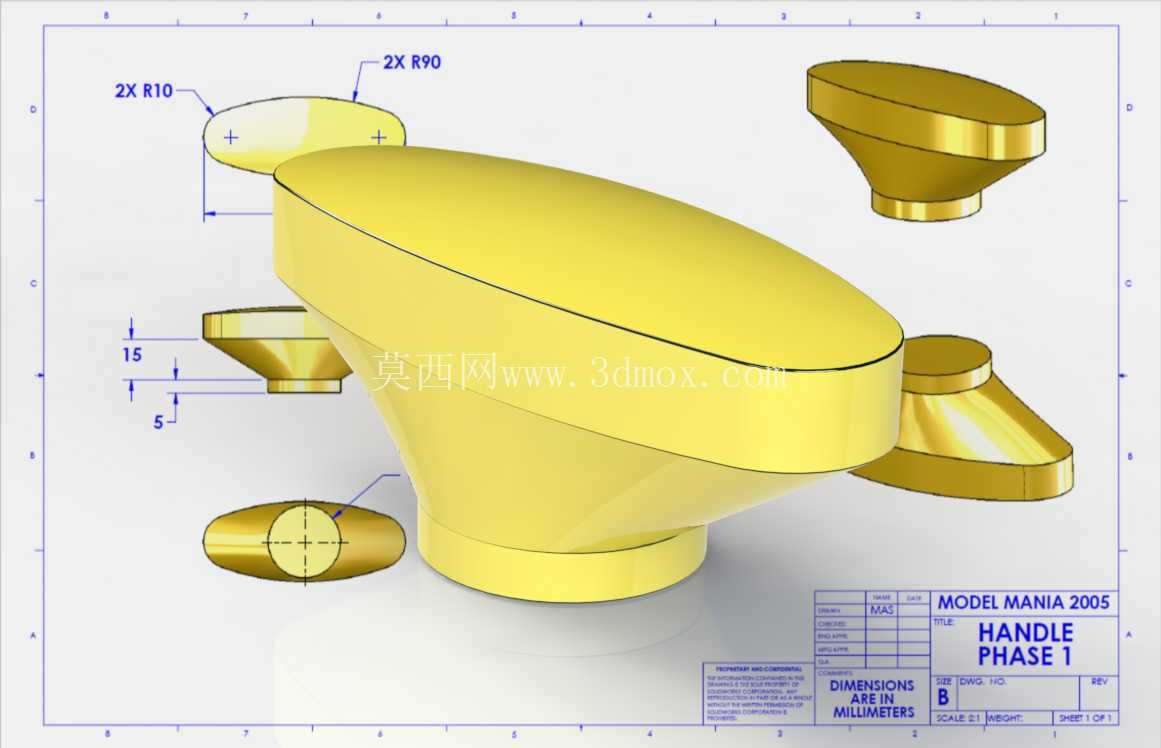

从尺寸边界来看，零件的整体尺寸属于小型操作件范畴，最大轮廓尺寸控制在人手单手握持的范围内，正交视图中省略了圆角标注是为了让视图更清晰，实际建模时所有圆角都按照工艺要求做了统一设置，细节放大区域专门标注了小尺寸结构的参数，保证局部结构的尺寸精度。零件的壁厚设计遵循均匀过渡原则，从连接端到握持端的壁厚逐步平滑变化，没有出现壁厚突变的区域，避免铸造时因为冷却速度不一致产生缩孔、缩松缺陷。模型中还预留了加工余量的参考，在后续机加工环节，连接端的配合面、装配孔位置都可以基于铸造毛坯做二次精加工，保证装配精度。

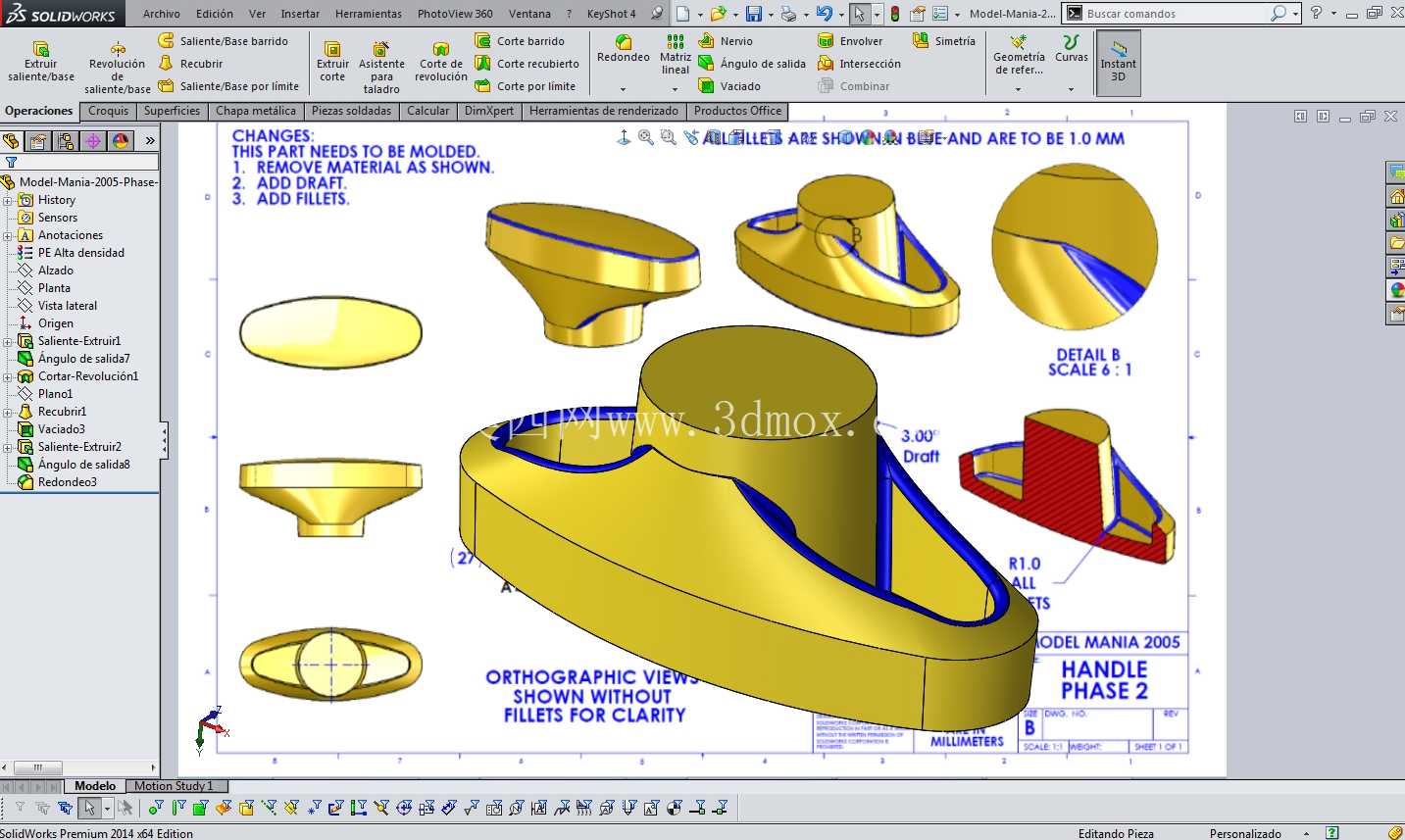

在建模练习过程中，需要先梳理正交视图的投影关系，先绘制主体的轮廓草图，通过放样、曲面填充等命令完成主体曲面的构建，之后按照分型面拆分上下模对应的实体区域，再逐一添加拔模斜度、铸造圆角等工艺特征，最后检查所有特征是否符合铸造工艺的要求，避免出现倒扣、壁厚不均、拔模角度不足等问题。这类练习能够帮助建模者快速建立工艺导向的建模思维，而不是单纯追求外形相似，每一个特征的添加都要对应实际生产中的工艺需求，这也是这类竞赛练习的核心目的——让建模者跳出纯几何建模的局限，从生产实际的角度完成零件设计。
