实验室手动操作式台钳夹持工装结构

这款手动台钳的结构设计，核心瞄准小空间内的轻载夹持作业场景，区别于工业生产线上重型台钳的大尺寸、大夹紧力取向，整体结构做了紧凑化处理，适配实验室工作台、小型维修工位这类安装空间有限的使用场景。从实际用途来看，它主要承担小型零件的装夹固定工作，覆盖试样制备、小零件修配、精密元器件拆装、小型工件打磨钻孔等作业需求，夹紧力输出适配手动力臂的操作范围，不会因为力臂过长导致过载夹损薄壁类、脆性材质的工件。

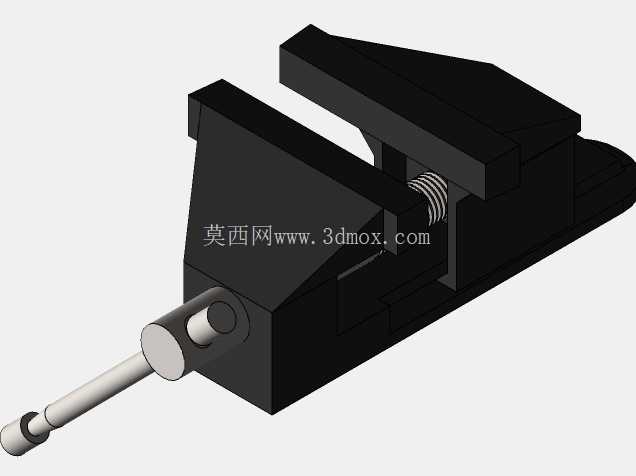

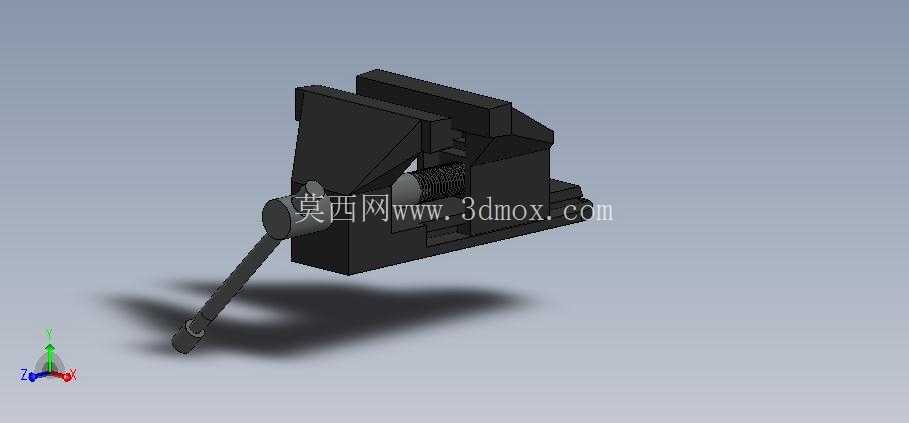

从功能特性上拆解，整个机构采用丝杠副作为核心传动部件，摇臂与丝杠直接连接，操作人员扳动摇臂即可带动活动钳身沿固定导轨做直线往复运动，实现钳口的开合动作。固定钳身与底座做了一体化的结构设计，减少了装配环节的累积误差，保证钳口闭合后的平行度公差控制在小范围内，避免装夹工件时出现偏斜、夹不紧的问题。钳口位置预留了标准的安装槽位，可以根据作业需求更换不同纹理、不同材质的钳口垫片，比如夹持软质金属、塑料工件时更换铜质垫片，防止夹伤工件表面；夹持粗糙毛坯件时更换带齿纹的淬火钢垫片，提升夹持摩擦力，避免作业过程中工件移位。

设计思路上，优先考虑了手动操作的人机工程学，摇臂的长度经过匹配计算，操作人员施加正常握力时，钳口可以输出足够的夹紧力，同时不会因为力臂过长导致操作时手臂活动范围过大，适配小工位的操作空间。活动钳身的导轨副采用了燕尾槽结构，相比平导轨拥有更好的导向精度和抗倾覆能力，即使夹持工件时受力点偏离钳口中心位置，也不会出现活动钳身卡滞、翘起的问题。丝杠的尾部设置了限位结构，防止操作时摇臂转动过度导致丝杠从螺母副中脱出，避免日常使用中因为操作失误造成机构损坏。整个结构没有多余的复杂零部件，拆解维护十分方便，日常只需要定期在导轨面、丝杠副位置涂抹润滑脂，就可以长期保持操作的顺畅度，不需要复杂的维护保养流程。

外形尺寸与安装边界方面，整体结构的底座安装面做了平整化处理，底座上预留了两个贯通的安装孔位，可以通过螺栓直接固定在工作台台面上，也可以搭配小型平口钳的快速压紧座实现工位的快速转移。整体的横向最大开合行程适配小型零件的装夹需求，不会因为行程过大导致整体结构冗余笨重；钳身的高度控制在低位，装夹工件后整体重心偏低，即使进行轻微的敲击、锉削作业，也不会出现工装晃动、倾覆的问题。摇臂在最大转动半径范围内没有超出底座的投影边界过多，避免操作时摇臂磕碰台面上的其他工具、量具。钳口的高度位置经过优化，操作人员坐在工位上进行锉削、打磨作业时，手臂可以自然搭放在工作台面上，保持舒适的操作姿态，减少长时间作业的疲劳感。

从结构细节来看，丝杠螺母副嵌入在固定钳身的内部，没有外露的突出结构，避免作业过程中切屑、灰尘落入螺纹配合面造成卡滞，同时也减少了外部磕碰对丝杠传动精度的损伤。活动钳身与固定钳身的配合面做了刮研处理的预留设计，实际加工时可以通过配刮来提升配合精度，降低滑动过程中的阻尼感，让摇臂转动时更加顺滑。整个结构的受力路径经过优化，夹紧工件时的反作用力直接通过固定钳身传递到底座安装面，没有多余的受力薄弱环节，长期使用不会出现钳身变形、钳口错位的问题，能够长期保持稳定的装夹精度。
