机床工装用斜头带腰孔压紧平夹结构

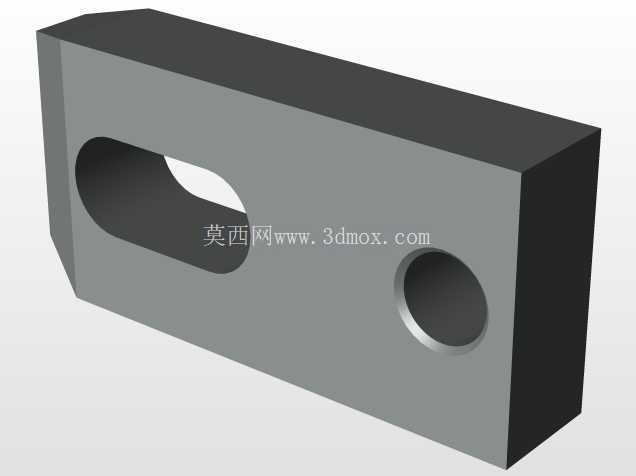

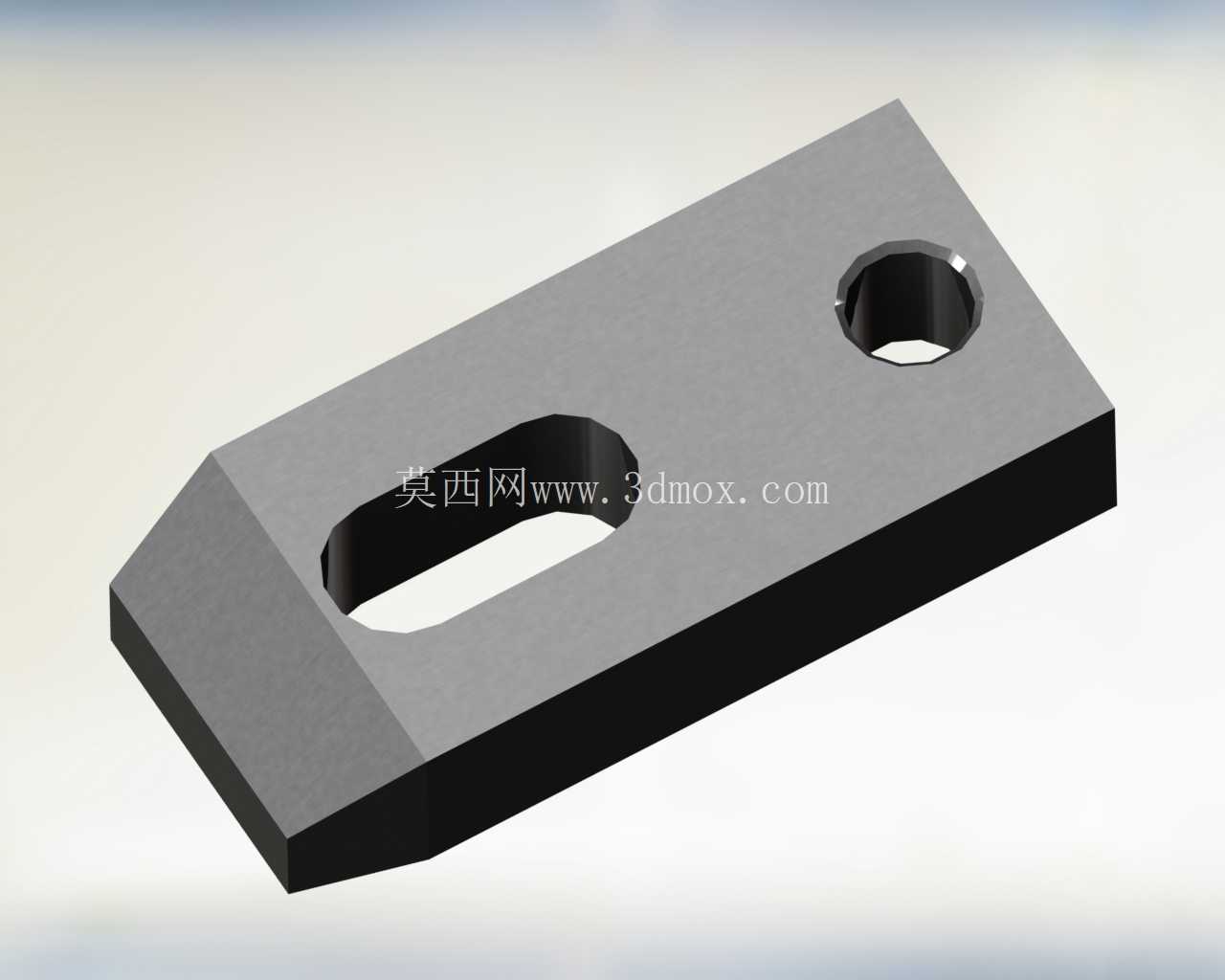

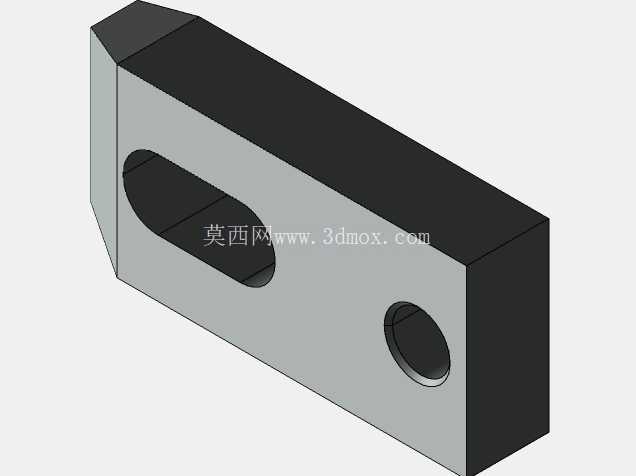

这款压紧平夹是机床加工、模具装夹场景里的常用压紧元件，日常在立式加工中心、数控铣床的工作台T型槽装夹作业中出镜率极高，也可适配铸造模、冲压模的模架组件定位压紧环节，用来替代传统的分体式压块与螺栓组合，减少装夹时的零件零散度。从结构设计来看，主体采用斜切端头的长方体构型，端头的斜角设计主要是为了避让工件侧壁的凸台、倒角结构，避免压紧时压块与工件加工面、夹具定位面产生干涉，尤其是在装夹带拔模斜度的铸造毛坯件时，斜头结构可以更贴合工件的非加工基准面，保证压紧力的传导方向垂直于装夹基准，不会因为压块接触面倾斜导致工件装夹移位。

平夹主体上开设的长圆形腰型孔是核心的调节结构，腰孔的长度方向与压块的长度方向一致，安装时配合T型螺栓可以根据工件的实际装夹位置灵活调整压块的伸出长度，不需要精准对齐螺栓孔位，对于不同轮廓尺寸的工件都能适配，相比圆孔压块的适配范围提升不少，在批量工件换型装夹时，不需要反复调整T型螺栓在工作台槽内的位置，只需要滑动压块调整压紧点即可，能有效缩短装夹辅助时间。腰孔旁设置的单独圆孔是定位销孔，当压紧位置确定后，可以在该孔内装入定位销，抵接工作台面或者模架基面，避免加工过程中因为切削振动导致压块发生滑移，保证压紧状态的稳定性，这个销孔的深度设计为通孔结构，既可以穿入圆柱销做硬定位，也可以拧入紧定螺钉做微调支撑，适配不同的装夹间隙。

从安装边界来看，这款平夹的底面为全平面精加工，粗糙度控制在Ra1.6以内，保证与工作台面、模架安装面的贴合度，不会因为接触面不平导致压紧时压块翘起，整体厚度采用等厚设计，压紧时的受力面均匀，不会出现局部应力集中导致压块变形的情况。端头的压紧面做了小倒角处理，避免锐边划伤工件的已加工表面，同时也能去除加工毛刺，防止安装时割伤操作人员。在实际使用场景中，这类平夹通常成对使用，分别布置在工件的两个对称压紧点上，配合等高垫块支撑工件悬空部位，对于板类、块类毛坯件的装夹适配性很好，尤其是在铸造模具的合模工序中，也可以用这类平夹压紧上下模架的分型面，防止合模时模架错位，相比传统的弓形夹，平夹的占用空间更小，可以布置在模架的狭窄安装空间内，不会与导柱、冷却管路等模架附属零件产生干涉。

设计这款平夹的三维结构时，重点考虑了受力传导路径，压紧力从螺栓施加位置到端头压紧点的力臂经过优化，在保证足够压紧行程的前提下，尽量缩短力臂长度，减少螺栓受到的弯曲力矩，避免长期使用后螺栓出现疲劳变形。腰孔的宽度尺寸与常用的M12、M16T型螺栓尺寸适配，孔壁做了轻微的倒角处理，方便螺栓穿入，即使压块位置有轻微偏移也能顺利装入螺栓。整体结构没有复杂的曲面特征，加工工艺性好，采用普通的铣削、钻削工序即可完成加工，不需要特殊的刀具或者工装，适合批量制作，日常维护也很简单，使用后清理表面的切削液、铁屑即可，不需要特殊的防锈处理，常规的发黑表面处理就能满足车间环境的使用要求。在重型切削场景下使用时，还可以在平夹的压紧面加工出浅网纹，增加与工件表面的摩擦力，进一步防止工件在大切削力下发生移位，不过常规的精加工场景下光面压紧面已经足够满足使用需求，不会压伤工件的已加工表面。
