直角减速机在工业传动场景中承担着交错轴动力传递与扭矩放大的核心作用,常见于输送线转角驱动、小型自动化设备动力单元、包装机械执行端传动、轻工机械动力匹配等场景,这类传动部件需要在有限的安装空间内完成动力转向,同时匹配驱动电机的高转速低扭矩输出特性,将转速降低至执行机构所需区间,同步放大输出扭矩以带动负载稳定运行。

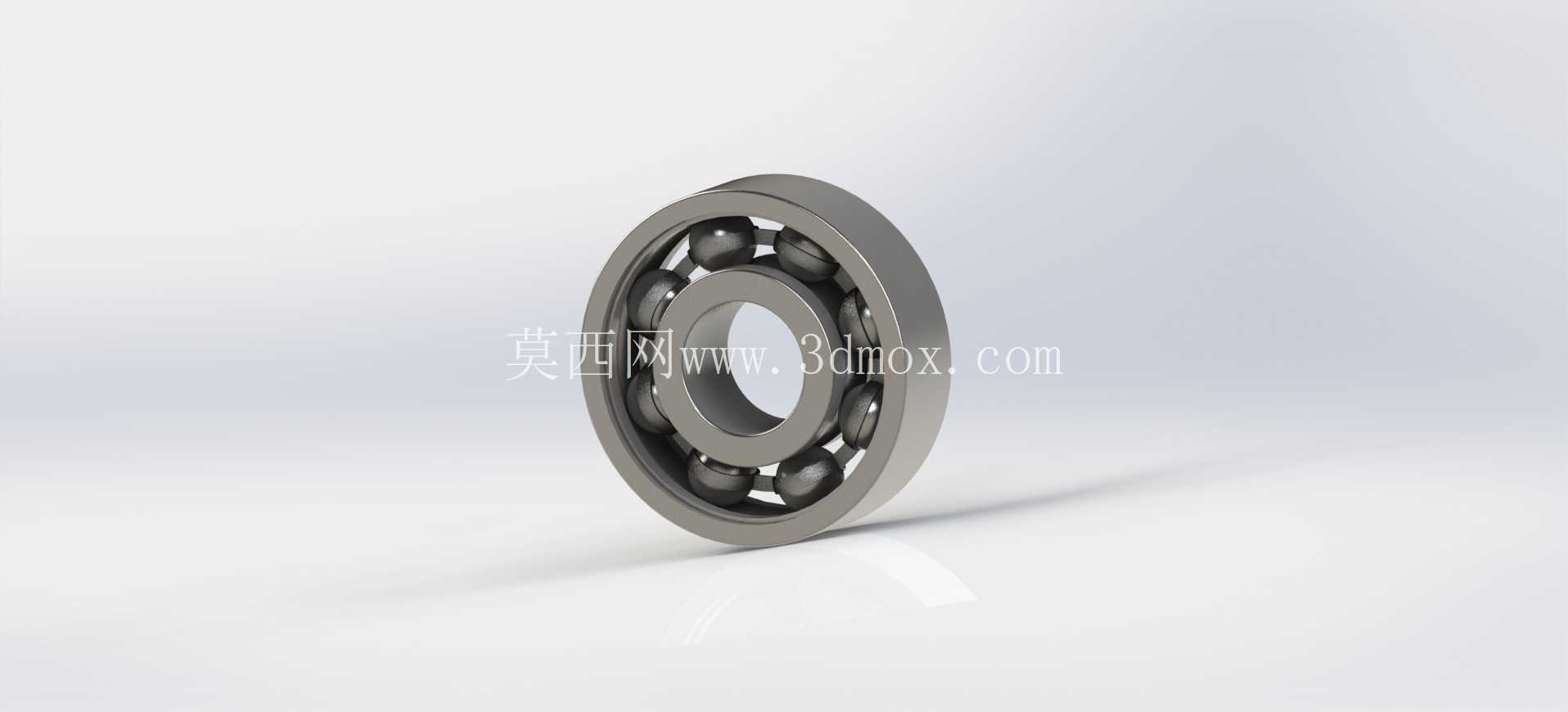

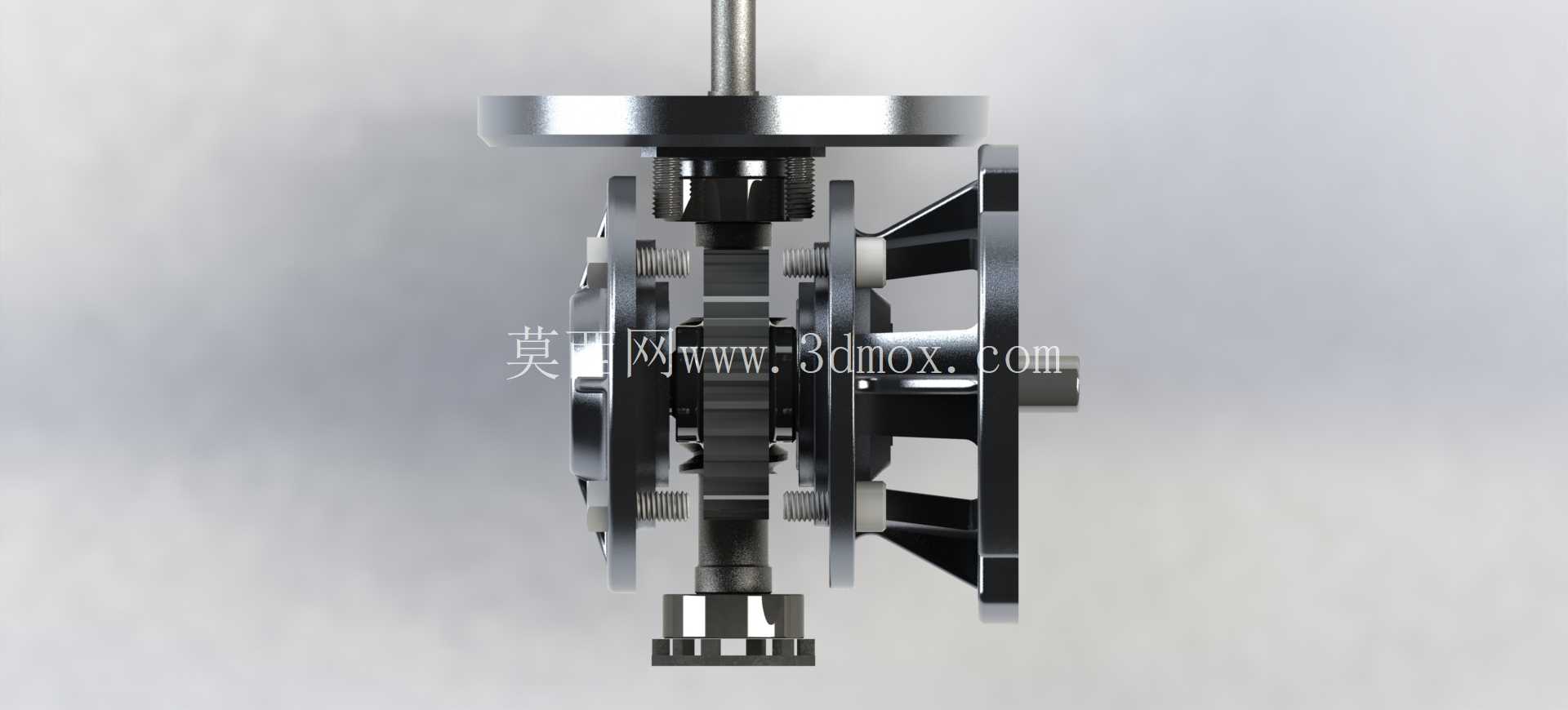

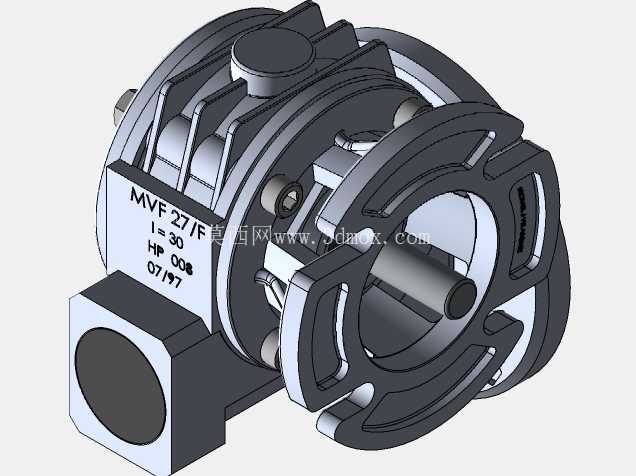

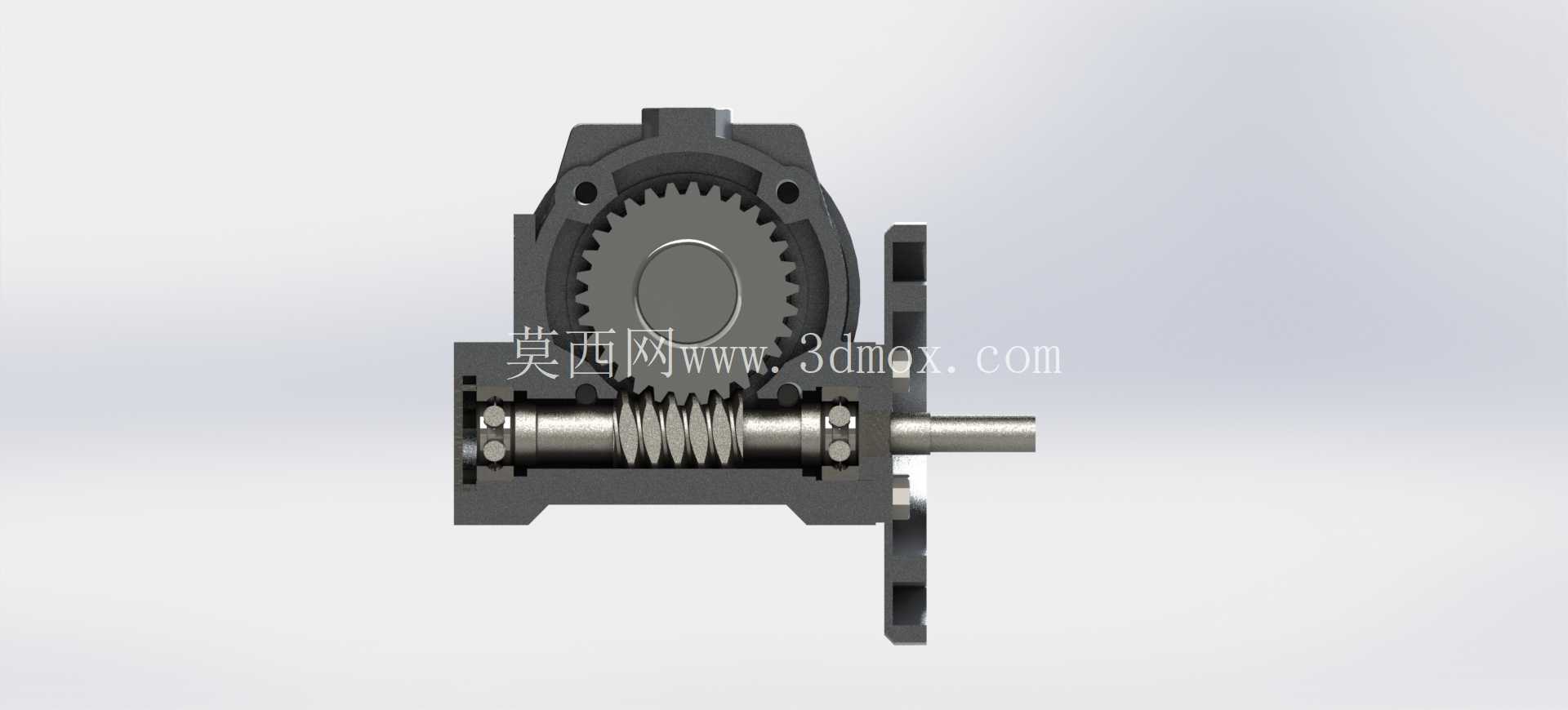

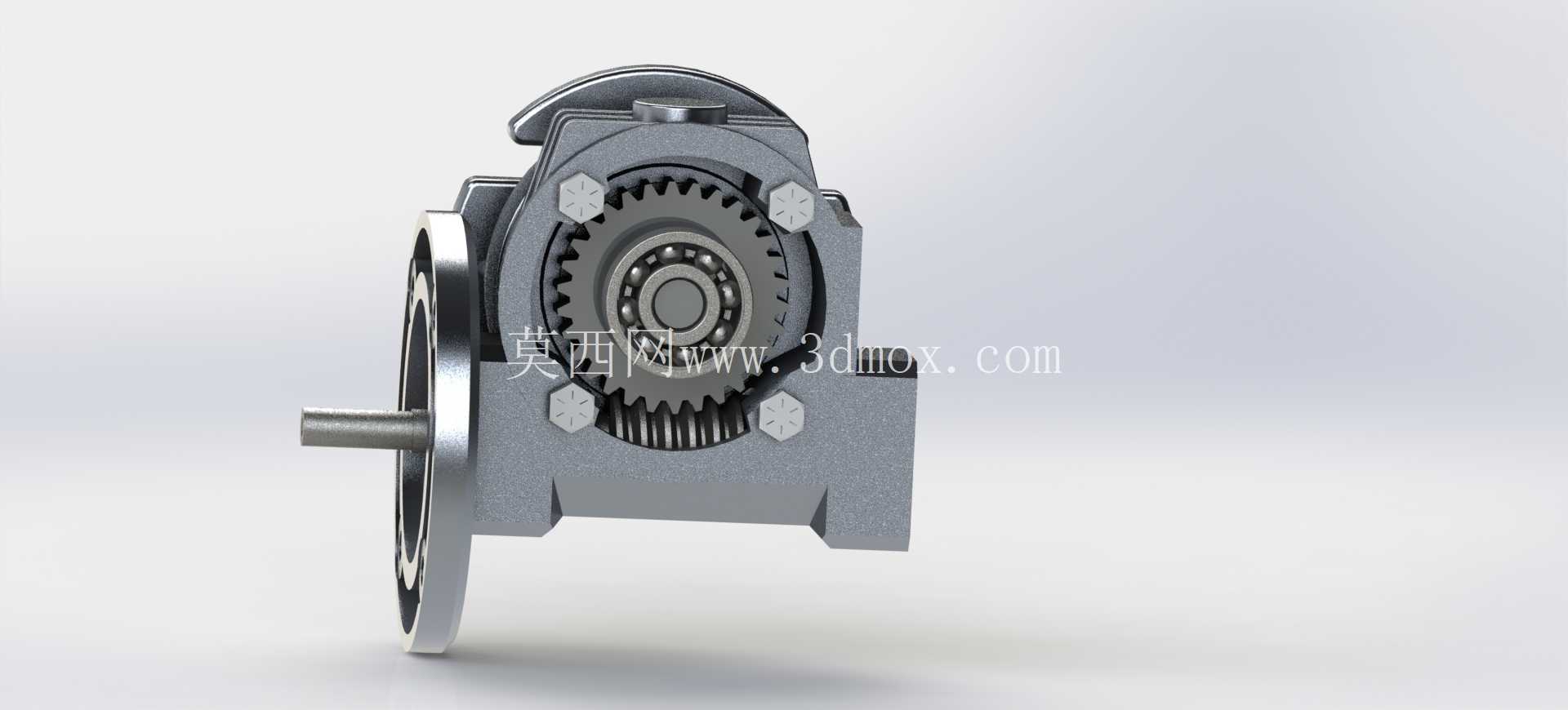

这款直角减速装置采用30:1的固定传动比设计,整体结构围绕正交轴传动布局搭建,输入轴与输出轴呈90度垂直布置,能够适配安装空间存在转角限制的设备布局,无需额外增加传动换向构件即可完成动力方向转换,减少整机传动链的零件数量,降低传动过程中的功率损耗。从结构组成来看,装置内部采用多级齿轮啮合传动结构,配合轴承完成各转轴的径向与轴向定位,保证齿轮啮合过程中齿面接触位置稳定,避免偏载导致的齿面异常磨损,延长部件使用寿命。
在设计过程中,首先需要从实际应用的负载需求出发,反向推导各级齿轮的模数、齿宽、变位系数等核心参数,确保每一级齿轮的接触强度与弯曲强度都能满足额定负载下的运行要求,避免出现断齿、齿面点蚀等失效问题。正交轴的位置精度是这类直角减速机的设计核心,壳体上的轴承安装孔位需要保证严格的垂直度公差与位置度公差,否则装配后会出现齿轮啮合间隙不均、传动卡滞、运行噪音过大等问题,建模过程中需要对壳体的安装基准、轴承位同轴度、轴系配合公差进行反复校核,确保所有配合尺寸符合机械设计公差标准。

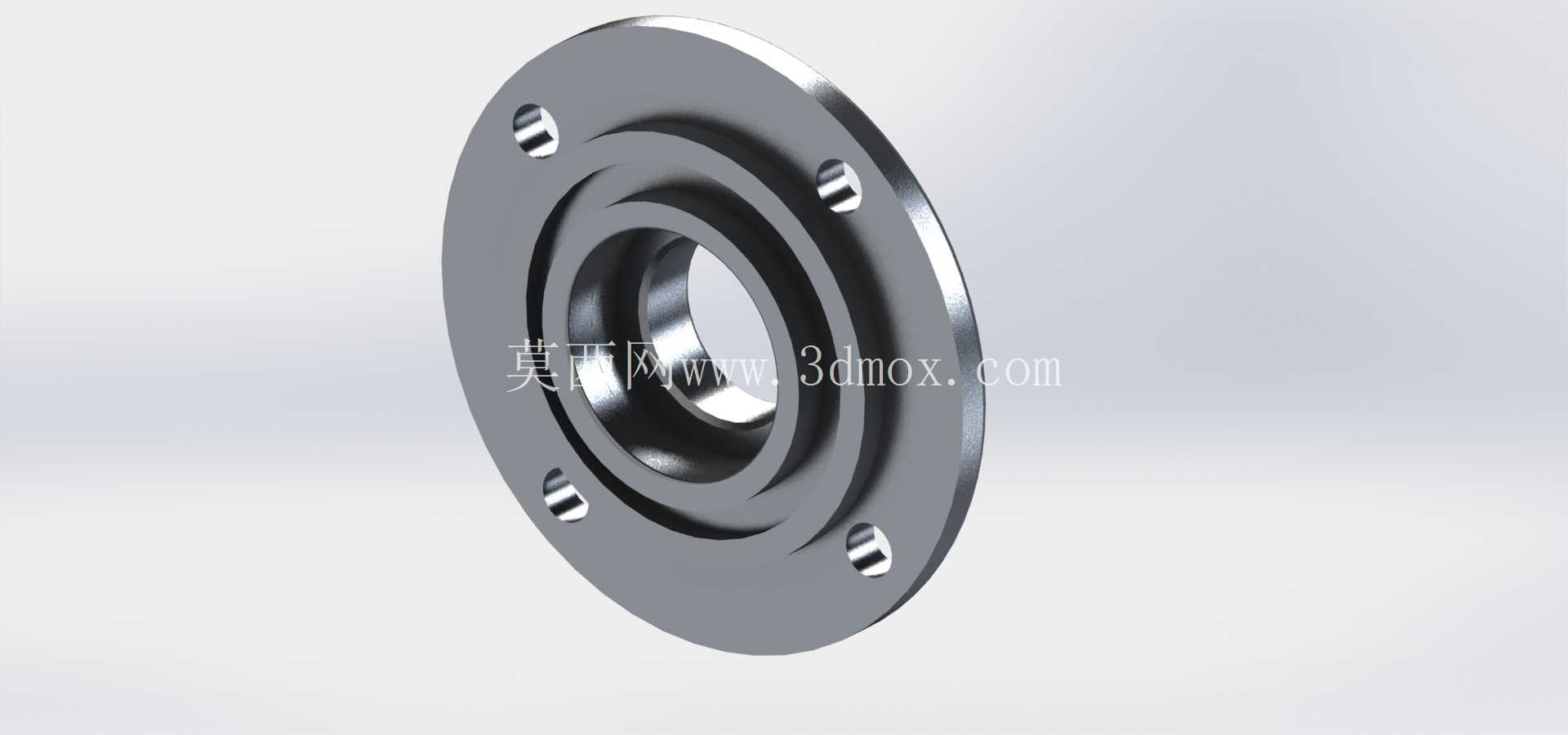

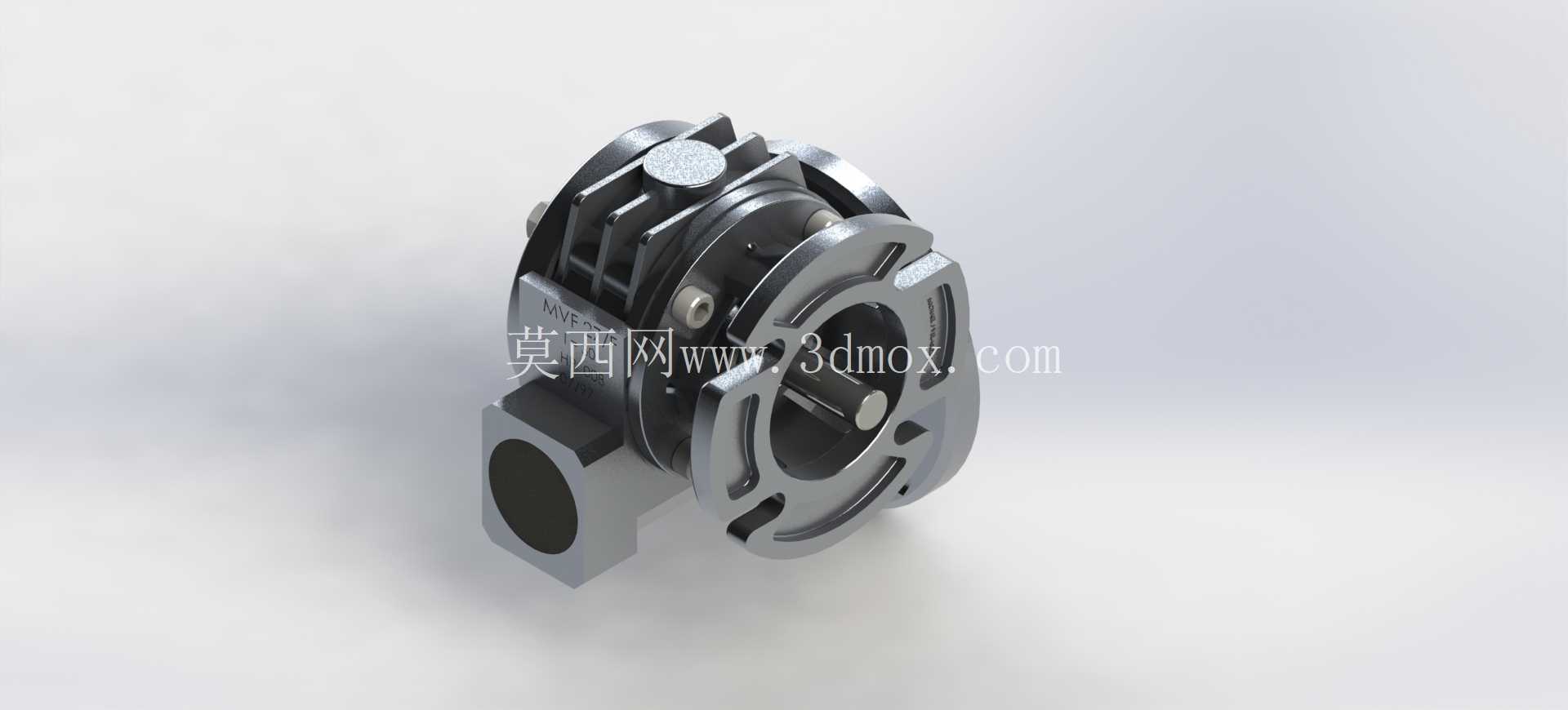

从安装边界来看,这款减速机采用法兰式安装结构,输入端法兰可直接匹配标准规格的驱动电机安装止口,无需额外制作过渡连接法兰,降低现场安装的适配难度;输出端同样采用法兰连接结构,可直接对接负载端的安装接口,整体外形紧凑,径向与轴向尺寸都经过优化,能够在狭小的设备腔体内部完成安装,不会与周边的管线、结构件产生干涉。装置的壳体采用一体化铸造成型结构,筋位布局经过优化,既能够保证壳体的结构刚性,承受齿轮啮合过程中产生的径向与轴向作用力,避免壳体变形影响轴系定位精度,又能尽可能控制整体重量,适配对部件重量有要求的移动类设备应用场景。
在细节设计上,各转轴的密封结构位置预留了标准密封件的安装槽位,能够有效阻挡外部粉尘、水汽进入减速机内部,同时防止内部润滑脂泄漏,保证装置在多粉尘、轻度潮湿的工业车间环境下也能长期稳定运行。齿轮的润滑采用脂润滑方式,无需额外配置复杂的油路循环系统,减少后期维护工作量,适合免维护周期要求较长的应用场景。轴系的轴向间隙通过轴承端盖的调整垫片进行控制,装配时可根据实际装配精度调整垫片厚度,将齿轮啮合间隙控制在合理区间,既保证传动过程无明显回差,又避免间隙过小导致的运转阻力过大、温升过高等问题。

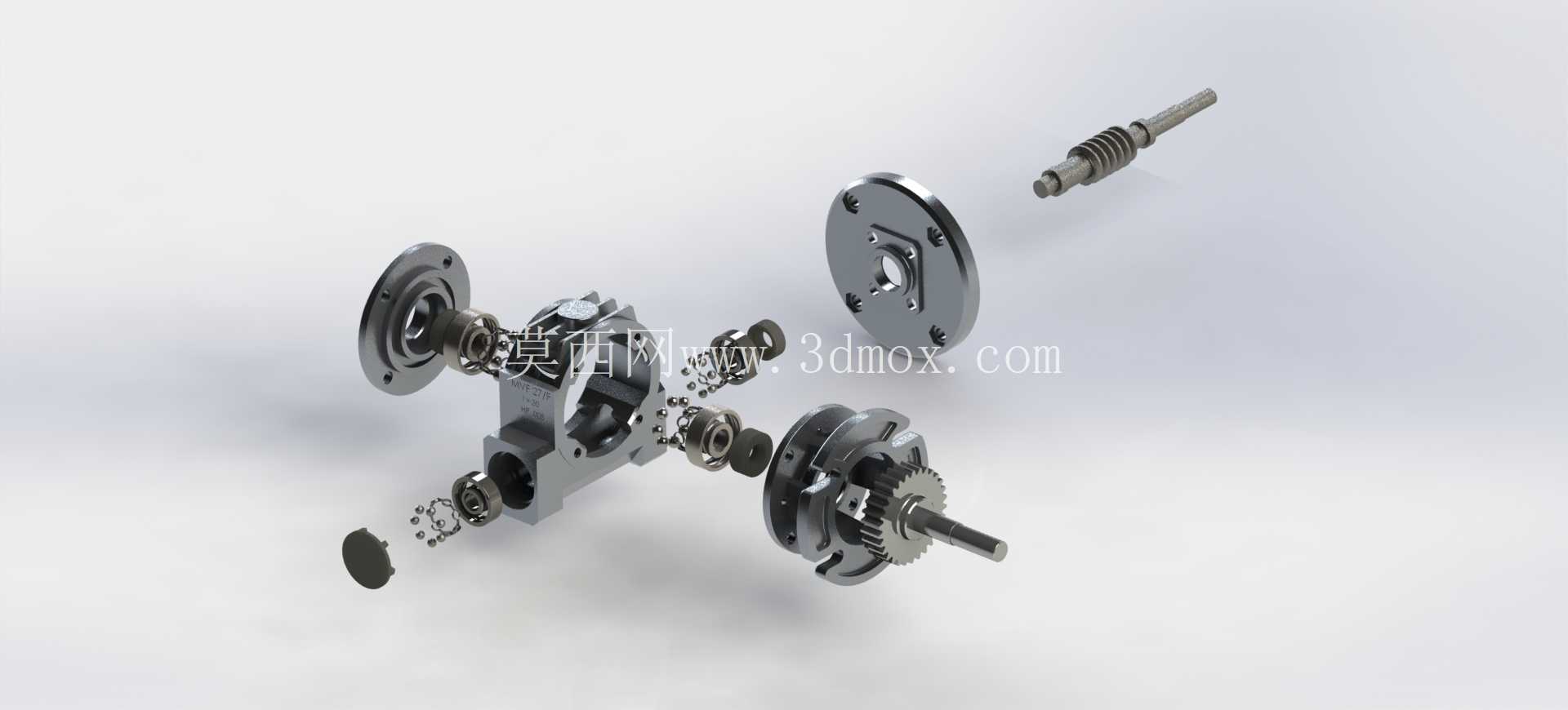

从实际选型适配角度来看,这款30:1传动比的直角减速机能够匹配常见的小功率驱动电机,将电机数千转的输出转速降低至百转级别,输出扭矩放大30倍左右(扣除机械传动效率损耗),可直接驱动中小型滚筒、转盘、直线滑台等负载,广泛适配轻工生产、物流输送、小型专机等领域的传动需求。建模过程中完整还原了内部所有零件的配合关系,包括齿轮的齿形参数、轴承的安装配合尺寸、壳体的壁厚与筋位结构、紧固件的安装位置,能够直接用于装配干涉校验、运动仿真验证,也可作为同类产品设计改型的基础参考模型,帮助结构设计人员快速完成同类型减速机的方案迭代,减少重复建模的工作量。在进行设备布局设计时,可直接调用该模型进行安装空间校核,确认输入端、输出端的连接尺寸与周边结构的安全距离,提前规避装配干涉、维护空间不足等设计问题,缩短设备整体的研发周期。
