带楔形通道多槽钢制传动滑轮结构

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1151782
  • 带楔形通道多槽钢制传动滑轮结构
  • 带楔形通道多槽钢制传动滑轮结构
  • 带楔形通道多槽钢制传动滑轮结构
  • 带楔形通道多槽钢制传动滑轮结构

在起重吊装、线缆牵引、索道输送以及重型设备的传动张紧场景里,滑轮是承担载荷传递、运动方向转换的核心受力部件,常规直槽滑轮在大载荷、多工况交变受力下,容易出现钢丝绳脱槽、局部应力集中导致的轮缘磨损过快问题,这款带楔形通道的多槽滑轮,正是针对这类工程痛点完成的结构优化设计。从实际使用场景来看,这类滑轮既可以适配建筑施工领域的物料提升机导向轮组,也能用于矿山设备的钢丝绳牵引机构,还可作为重型仓储货架的升降导向部件,甚至在港口装卸的起重小车走行机构里,也能承担多根钢丝绳同步导向的功能,相比单槽滑轮,多槽结构可以同时容纳多根独立的牵引索,在需要同步提升多点位载荷的场景下,能大幅减少轮组的排布空间,降低安装支架的结构复杂度。

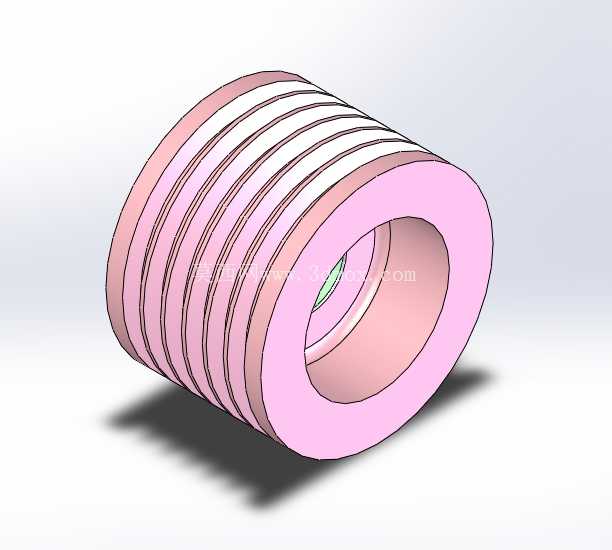

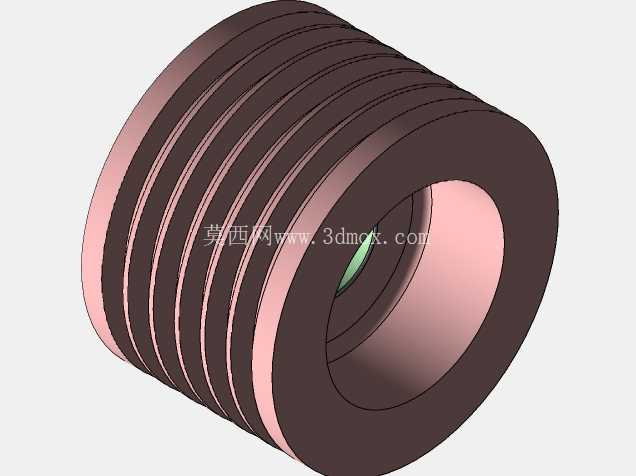

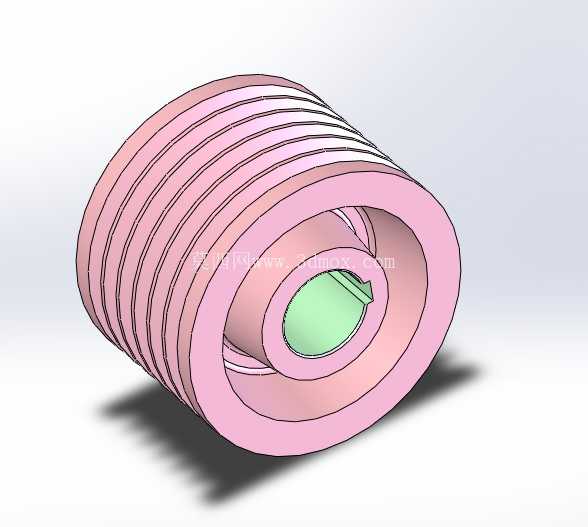

从功能特性上看,轮体外侧均匀分布的多道环形绳槽,每道槽的截面都经过楔形角度优化,并非传统的半圆形槽型,这种楔形通道设计可以让钢丝绳在受力张紧时,自动卡入槽体的楔形贴合面,增大钢丝绳与轮槽的接触摩擦力,既可以避免高速牵引时钢丝绳出现打滑跳槽的问题,也能让载荷在绳槽圆周方向分布更均匀,减少局部压应力集中对轮槽表面的磨损,延长轮体的实际使用寿命。轮体中心的通孔为安装轴孔,孔壁预留了均匀的壁厚,既可以直接与光轴配合做滑动导向使用,也可以在孔内加装轴承组件,将滑动摩擦转换为滚动摩擦,适配高转速、低转动阻力的传动场景,轴孔与外圆绳槽的同轴度公差控制在IT7级范围内,能保证轮体转动时的径向跳动量控制在合理区间,避免牵引过程中出现钢丝绳周期性张紧松弛的问题,减少设备运行的振动与异响。

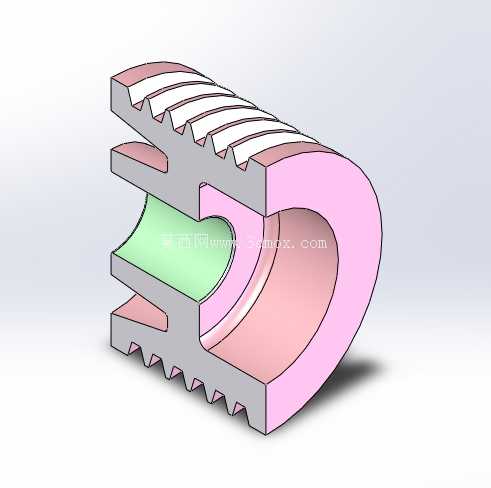

设计过程中,首先根据额定承载载荷计算轮体的最小壁厚,轮缘外侧到绳槽底部的厚度经过强度校核,能承受额定载荷1.5倍的冲击载荷而不出现塑性变形,相邻绳槽之间的凸起筋条,既起到分隔不同钢丝绳、避免绳索互相干涉摩擦的作用,也相当于在轮体外圈增加了多道环形加强筋,提升了轮体整体的抗扭、抗弯刚度,相比同尺寸的实心单槽滑轮,这种多槽带加强筋的结构,在保证结构强度的前提下,能减少约18%的材料用量,降低轮体自身的转动惯量,让传动过程的启停响应更灵敏。楔形槽的角度经过反复验证,选取了18度的楔形夹角,这个角度既可以保证钢丝绳受力时的自锁贴合效果,也不会因为夹角过小导致钢丝绳卡入槽底后出现过度挤压,避免钢丝绳出现断丝、磨损加剧的问题,槽底的圆角半径匹配常用的6mm、8mm直径钢丝绳,适配绝大多数中小载荷牵引场景的绳索规格。

从安装边界来看,轮体的轴向宽度根据绳槽数量做了对应匹配,每道绳槽的宽度略大于钢丝绳直径2mm,保证绳索在槽内有微小的窜动空间,不会因为安装时的轻微偏斜导致绳边与槽壁硬摩擦,轮体两端的端面做了倒角处理,既可以避免安装时锐边划伤操作人员,也能在装入支架卡槽时起到导向作用,降低装配难度。中心轴孔的长度与轮体轴向宽度保持一致,与安装轴的配合长度足够,能避免轮体在轴上出现偏摆,轴孔两端可以加装轴端挡圈或者锁紧螺母,实现轮体的轴向定位,不需要额外加工复杂的定位结构,适配绝大多数标准的滑轮安装支架尺寸,不需要对现有设备的安装位做二次改造就能直接替换原有滑轮。

在实际建模过程中,轮体的所有回转面都采用同轴回转特征生成,保证各圆柱面、锥面的同轴度要求,绳槽的楔形面通过扫描切除特征完成,相邻绳槽的间距保持严格一致,保证每道槽的受力均匀性,轮体的材质默认选用铸钢材质,表面可以做淬火处理提升绳槽表面的硬度,耐磨性能比普通铸铁滑轮提升40%以上,适合在户外、多粉尘的恶劣工况下长期使用。需要注意的是,这类多槽楔形滑轮在安装时,要保证各道绳槽对应的钢丝绳出线方向与轮体端面垂直,偏角不能超过3度,否则会加剧绳槽侧壁的偏磨,影响整体使用寿命,日常维护时只需要定期清理绳槽内积存的泥沙、碎屑,在轴孔配合位置定期加注润滑脂即可,不需要复杂的维护操作。
