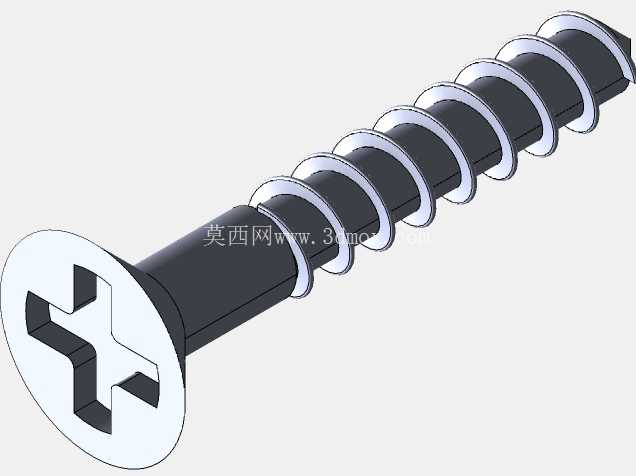

十字槽沉头自攻螺钉三维结构设计

日常做结构设计时，沉头自攻螺钉是出镜率极高的紧固件，尤其在薄板连接、塑料件装配场景里，几乎是绕不开的选型对象。这次建模的十字槽沉头自攻螺钉，首先要考虑的是实际装配时的沉头贴合要求——沉头角度严格遵循通用紧固件的90度锥面设计，保证装配后螺钉头部完全沉入工件沉孔内，不会突出装配平面，避免干涉后续其他零部件的安装，也能让连接面保持平整美观，这在消费电子外壳、家具板材拼接、汽车内饰件装配场景里是核心要求，一旦头部突出，不仅会刮擦操作人员或外部接触件，还会导致装配间隙不均，影响整体结构的贴合度。

从螺纹部分的设计来看，自攻螺钉的螺纹牙型和普通机螺钉有明显区别，牙距更宽，牙高更高，牙尖带有一定的切削角度，不需要预先在被连接件上攻出匹配的内螺纹，装配时直接通过螺钉自身的螺纹切削、挤压成型，在薄板、软质金属、工程塑料这类材质上装配效率极高，不需要额外的攻丝工序，能大幅缩减装配线的工序步骤，降低工装夹具的投入成本。建模时特意还原了螺纹末端的锥度引导结构，这个结构能让螺钉在初始拧入时快速对准预制的导向孔，避免拧入初期出现歪斜、滑牙的问题，尤其是自动化装配线上，电批批头垂直下压时，末端锥度能自动导正位置，减少卡料、歪钉的故障率。

十字槽的槽型设计也做了细节还原，槽深和槽宽匹配通用的十字批头尺寸，保证批头插入后有足够的咬合深度，不会因为槽深过浅导致拧入时批头打滑，刮花槽口造成螺钉报废。沉头头部的厚度也做了匹配标准件的尺寸控制，保证头部强度足够的同时，不会因为头部过厚导致沉孔需要开得过深，削弱被连接件的结构强度——比如在1.2mm厚的冷轧钢板上使用这款螺钉时，沉孔深度只需要开到1mm左右，剩余的板材厚度依然能保证足够的连接强度，不会因为沉孔过深导致板材被打穿或者连接位置开裂。

实际选型时，这款螺钉的适用场景覆盖很广，从家电产品的塑料外壳固定，到钣金机柜的薄板拼接，再到木质家具的部件连接，都能看到这类沉头自攻螺钉的身影。建模过程中特意核对了不同长度规格下的光杆段长度，光杆段的作用是在拧入时先穿过上层被连接件，再让螺纹段咬合下层工件，避免上层工件被螺纹撑开导致连接松动，这个细节很多新手建模时容易忽略，直接把螺纹从头到尾做满，实际装配时就会出现上层板材被螺纹牙顶起，两个连接件之间出现缝隙，连接强度大打折扣。另外螺纹的大径、中径尺寸也严格匹配通用自攻螺钉的尺寸公差，保证3D打印或者开模生产时，产品能和市面上的标准批头、预制导向孔完全适配，不会出现尺寸偏差导致无法装配的问题。

在安装边界的考量上，这款螺钉的沉头外径决定了工件上需要加工的沉孔直径，建模时预留了0.2mm的沉孔装配间隙，避免因为加工公差导致沉头无法完全沉入孔内；螺纹末端的伸出长度也做了控制，一般要求拧入下层工件的深度达到螺纹大径的2-3倍，就能保证足够的拉拔强度，针对不同材质的被连接件，这个深度可以做微调，比如在ABS塑料件上，拧入深度达到1.5倍大径就足够，而在铝合金薄板上，就需要达到2.5倍以上才能保证连接不会松脱。整个模型的细节还原度足够支撑装配仿真、工装设计、产品结构验证等不同场景的使用需求，不管是做装配干涉检查，还是做自动化锁螺丝设备的夹爪设计，都能直接调用这个模型进行匹配验证，减少重复建模的工作量。
