离心式鼓风设备分体式结构三维设计

项目分类:铸造模 发布时间:2026-05-21 ID:1151873
  • 离心式鼓风设备分体式结构三维设计
  • 离心式鼓风设备分体式结构三维设计
  • 离心式鼓风设备分体式结构三维设计
  • 离心式鼓风设备分体式结构三维设计
  • 离心式鼓风设备分体式结构三维设计
  • 离心式鼓风设备分体式结构三维设计
  • 离心式鼓风设备分体式结构三维设计
  • 离心式鼓风设备分体式结构三维设计
  • 离心式鼓风设备分体式结构三维设计

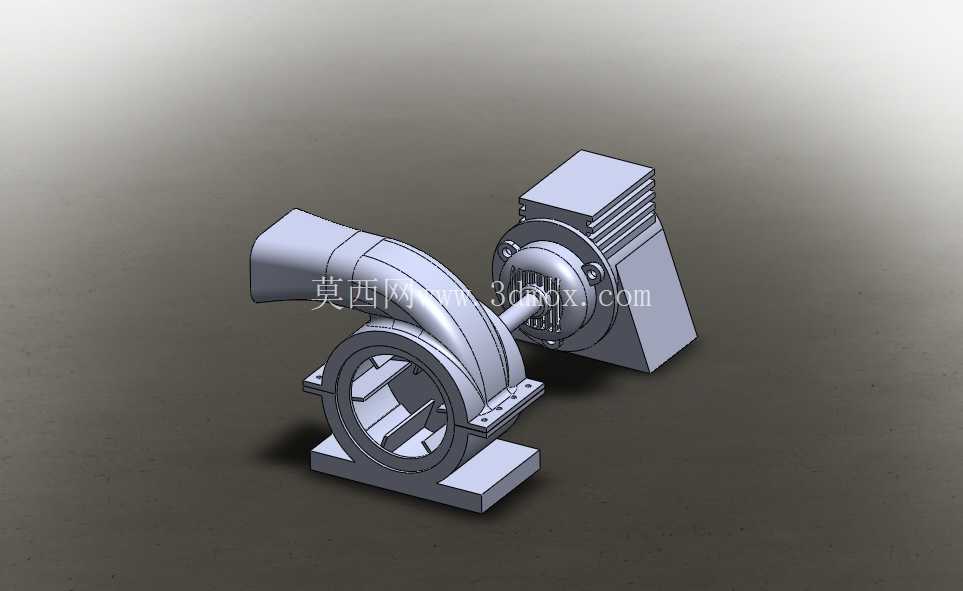

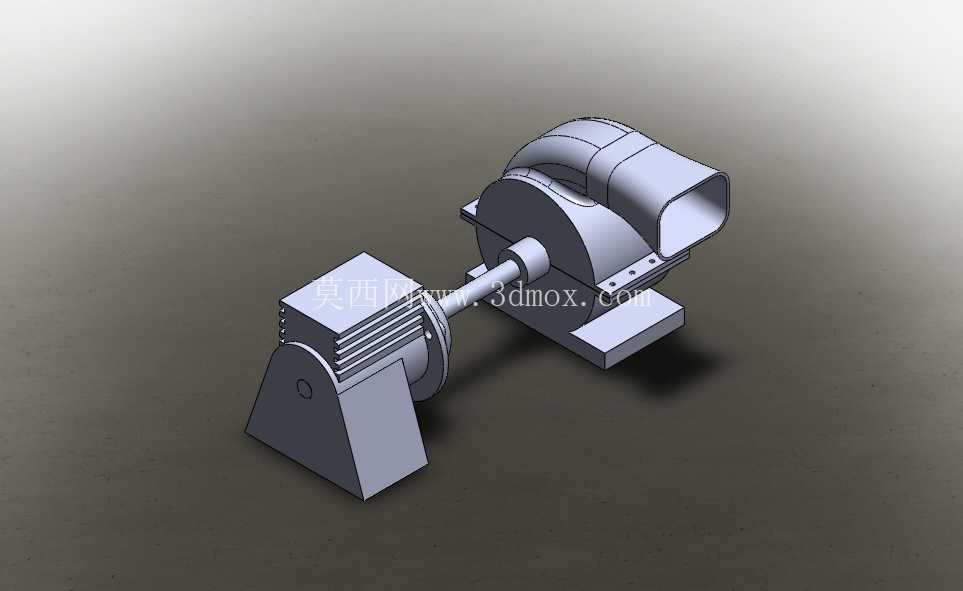

  在工业通风、物料风送、燃烧助燃、设备散热等多个场景中,鼓风机都是核心的流体动力提供部件,这套分体式离心鼓风机的结构设计,完全围绕现场安装适配、运维便捷性、动力传输效率几个核心工程需求展开,没有多余的装饰性结构,所有外形特征都服务于功能实现。从结构拆分来看,整套设备分为蜗壳风腔总成与动力驱动总成两个独立模块,二者通过同轴止口定位、法兰面螺栓锁紧实现刚性连接,这种分体设计首先解决了传统一体式鼓风机运维拆解困难的问题——当叶轮积尘需要清理、密封件老化需要更换时,无需拆卸整套设备的安装地脚,仅需松开连接法兰的紧固螺栓即可分离风腔与驱动部分,大幅缩短现场停机维护的时间。

  蜗壳部分采用对数螺旋线流道设计,流道截面从叶轮出口处开始沿气流旋转方向逐步扩大,能够将叶轮甩出的高速气流的动压平稳转化为静压,降低流道内的湍流损耗,出风口采用带安装法兰的弯管结构,法兰面预留均匀分布的螺栓过孔,可直接对接圆形通风管道,弯管的曲率半径经过流场校核,避免直角转弯带来的风阻激增与气流啸叫。风腔底部的一体式安装底座采用带加强筋的平板结构,底座上开设两个长圆形安装孔,可适配一定范围内的安装孔位偏差,降低现场安装时的基础施工精度要求,底座与蜗壳壳体之间的三角加强筋沿受力方向布置,能够承受设备运行时的振动载荷,避免长期运行后底座焊缝开裂。驱动端的电机壳体采用散热鳍片一体化结构,鳍片沿电机轴向平行布置,当设备运行时,叶轮带动的部分气流会顺着鳍片间隙流过,带走电机运行产生的热量,无需额外加装散热风扇即可满足连续运行的温升要求,电机输出轴与风腔内部的叶轮采用键连接加轴端挡圈的固定方式,轴穿过风腔壳体的位置设置有骨架油封与防尘挡圈双重密封结构,既可以避免风腔内的带尘气体泄漏到电机侧,也能阻挡外界粉尘进入电机轴承位置,延长轴承的维护周期。

  从安装边界来看,整套设备的重心落在两个安装底座的中心连线位置,安装时仅需保证基础平面的平面度误差不超过千分之二,即可避免设备运行时出现额外的偏载振动;出风口法兰的对接面与安装底座平面保持垂直,对接管道的重量需要由独立的管道支架承担,不能直接压在鼓风机出风口上,避免长期受力导致蜗壳变形。在实际选型适配时,这套结构的鼓风机可根据不同的风压风量需求,更换不同直径与叶片角度的叶轮,而蜗壳与电机的连接接口保持通用,能够覆盖从车间工位通风、小型燃烧设备助燃到轻质颗粒物料风送的多场景需求,叶轮部分采用后向叶片设计,相比前向叶片运行效率更高、噪声更低,适合长时间连续运行的工业工况。

  设计过程中对两个连接模块的同轴度做了严格的公差约束,电机轴与蜗壳中心孔的同轴度公差控制在0.02mm以内,避免运行时叶轮与蜗壳内壁出现刮擦,同时在连接法兰面设置有定位销孔,现场复装时无需反复调整同轴度,仅需对准定位销拧紧螺栓即可完成装配。风腔的壳体壁厚根据承压需求做了差异化设计,蜗壳靠近出风口的位置承压更高,壁厚略大于进风口侧,在保证结构强度的前提下尽可能控制设备整体重量,降低安装时的吊装难度。
