齿轮连杆式机器人夹持手爪结构

项目分类:工业机器人 发布时间:2024-02-04 ID:733574
  • 齿轮连杆式机器人夹持手爪结构
  • 齿轮连杆式机器人夹持手爪结构
  • 齿轮连杆式机器人夹持手爪结构
  • 齿轮连杆式机器人夹持手爪结构
  • 齿轮连杆式机器人夹持手爪结构
  • 齿轮连杆式机器人夹持手爪结构
  • 齿轮连杆式机器人夹持手爪结构
  • 齿轮连杆式机器人夹持手爪结构
  • 齿轮连杆式机器人夹持手爪结构
  • 齿轮连杆式机器人夹持手爪结构
  • 齿轮连杆式机器人夹持手爪结构

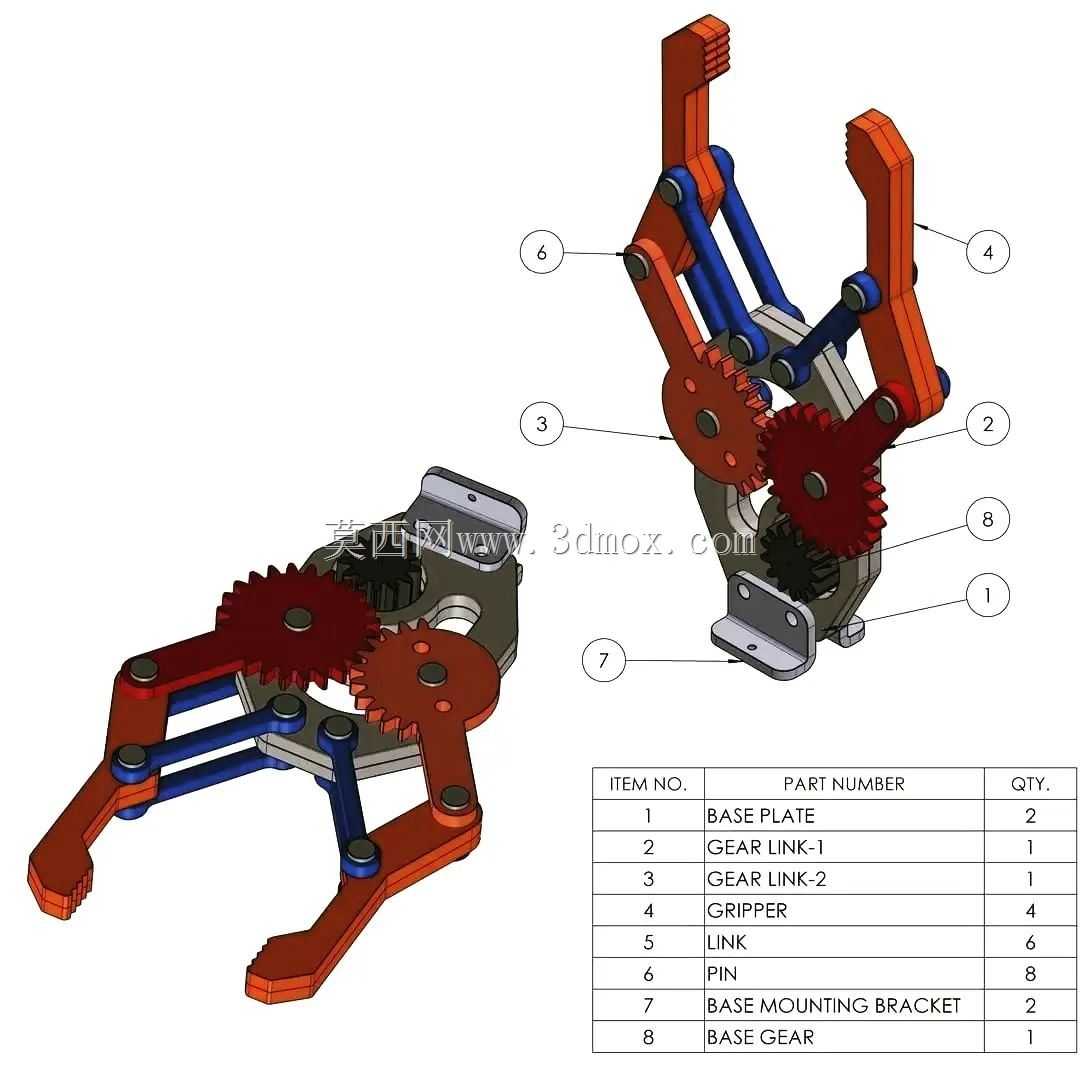

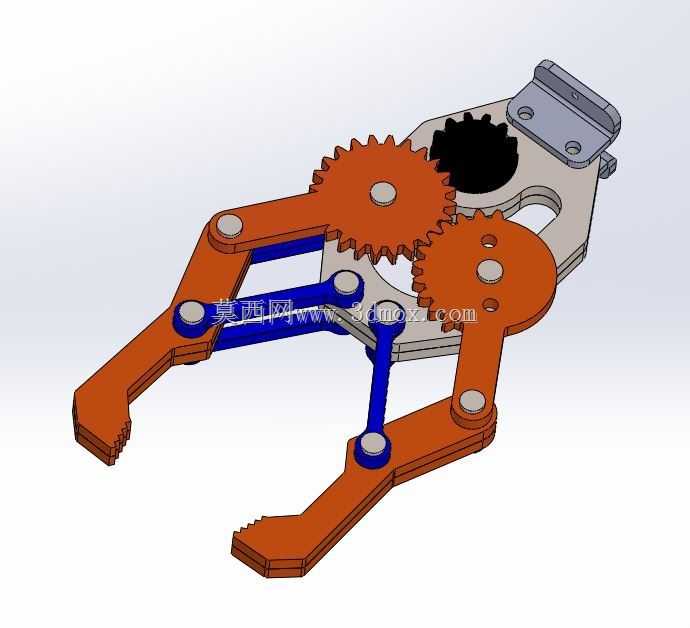

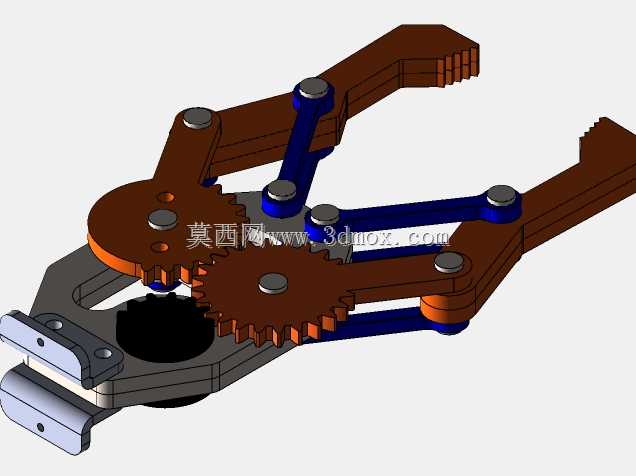

  这款夹持手爪是协作机器人末端执行器的典型结构,核心采用齿轮啮合搭配双平行四边形连杆的传动方案,区别于传统单自由度夹爪的开合逻辑,通过主动齿轮带动两侧对称从动齿轮同步转动,再经由连杆传递动力至两个夹指,实现完全对中的平行开合动作,从根源上避免单臂驱动带来的夹持偏移问题,适配规则轴类、板类以及异形轮廓工件的抓取需求。在3C电子组装工位上,这类夹爪可搭配柔性硅胶垫完成PCB板、小型注塑壳体的拾取转运,不会因为夹持力不均造成工件表面压痕;在机床上下料场景中,可更换夹指端部的防滑齿纹块,夹持CA6140等普通车床加工的棒料、法兰坯件,重复定位精度可控制在0.02mm以内,满足机加工工序的上下料对位要求。从结构设计逻辑来看,

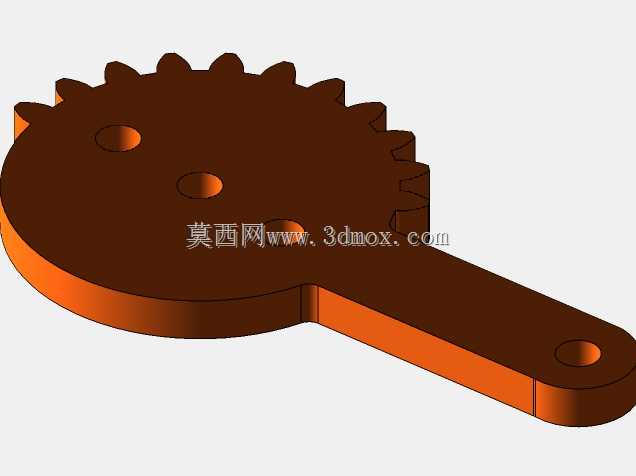

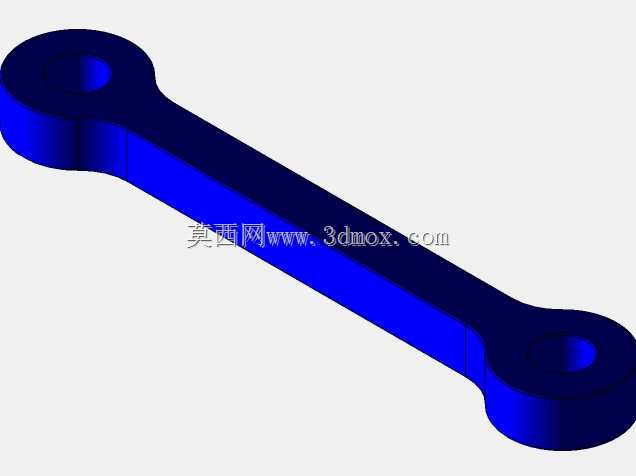

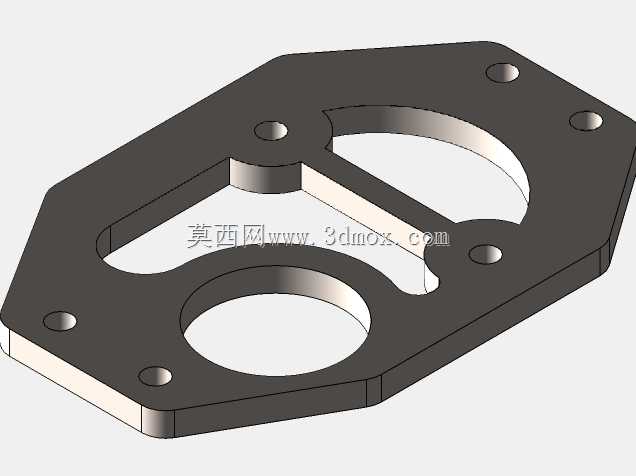

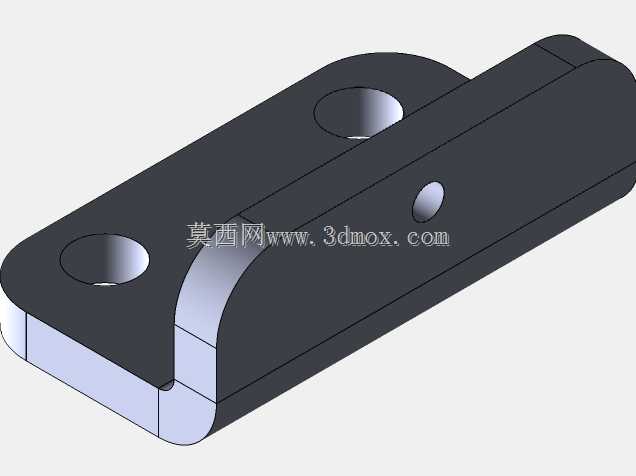

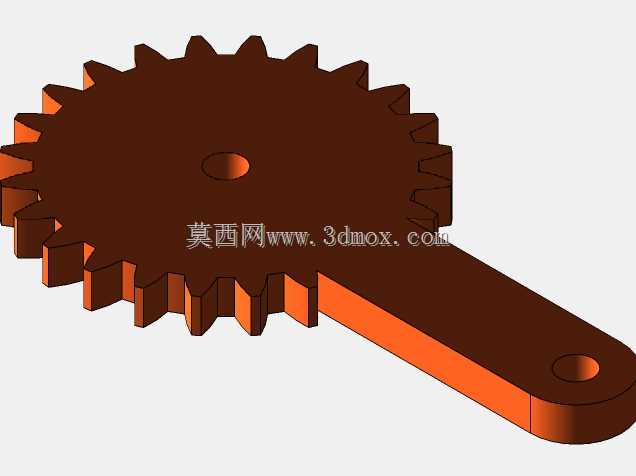

  整个夹爪的安装基准为顶部的法兰连接座,座体上预留两个定位销孔与四个螺栓过孔,可直接适配主流协作机器人的末端ISO 9409-1-40-4-M6安装接口,不需要额外设计转接法兰,整体安装边界的最大外轮廓宽度控制在120mm以内,开合行程范围为0-60mm,可兼容直径10mm到55mm的圆柱形工件,或是厚度5mm到50mm的板状工件。传动部分的两个啮合齿轮模数选取1.5,齿厚8mm,采用45号钢调质处理,齿面高频淬火硬度达到HRC40-45,可承受单侧最大150N的夹持反力,保证长期往复开合不会出现齿面磨损导致的回程间隙过大问题。连杆部分采用6061铝合金硬质阳极氧化处理,所有铰接位置均镶嵌自润滑铜套,铰接轴采用304不锈钢精磨加工,

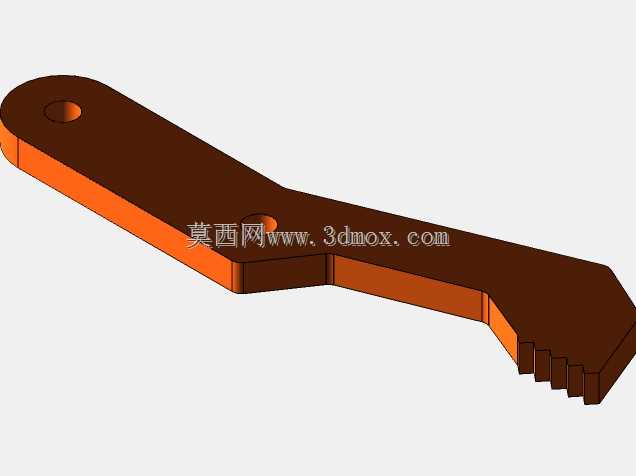

  配合间隙控制在0.01mm以内,既降低整体结构重量,又保证铰接转动的顺滑度,不会出现卡滞、窜动问题。夹指部分采用分体式设计,指身与夹持端通过螺栓连接,可根据不同的抓取工件更换对应形状的夹持端头,比如V型块端头适配圆棒类工件,平橡胶垫端头适配易刮伤的表面光洁工件,锯齿形钢质端头适配毛坯件的重载抓取,不需要更换整个夹爪主体就能适配多场景的抓取需求。在实际产线应用中,这类夹爪的动力源可搭配小型旋转气缸或是伺服旋转电机安装在夹爪主体的背部安装位,动力输入轴直接与主动齿轮连接,不需要额外设计减速机构,整体结构紧凑,在狭小的设备内部空间也能完成抓取动作,比如在数控车床的刀库旁、装配线的窄工位中,不会因为夹爪体积过大与周边设备发生干涉。

  不同于气动吸盘的抓取方式,这类机械式夹爪不需要搭配真空发生装置,不会因为工件表面不平整、存在孔隙出现吸力不足掉落的问题,也不会像磁吸式夹爪只能吸附铁磁性工件,对铜、铝、塑料、陶瓷等非磁性材质工件都能稳定夹持。在日常维护层面,整个夹爪的铰接位置都预留了注油孔,可定期注入润滑脂降低铰接磨损,所有连接螺栓均采用防松垫圈锁紧,在机器人高速往复移动的工况下不会出现螺栓松动导致的夹持精度下降问题。夹爪的开合位置可通过在主动齿轮侧加装磁性开关进行检测,反馈开合到位信号给机器人控制系统,实现抓取动作的闭环控制,避免出现夹空、夹持不到位的情况。从结构受力角度分析,对称布置的连杆结构将夹持力均匀分散到四个铰接点上,不会出现单侧连杆受力过大导致的变形问题,在满负载夹持工况下,夹指端部的形变量可控制在0.03mm以内,保证抓取的稳定性。
