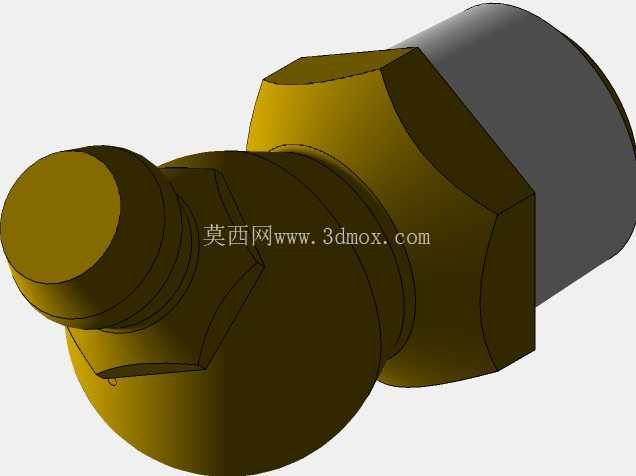

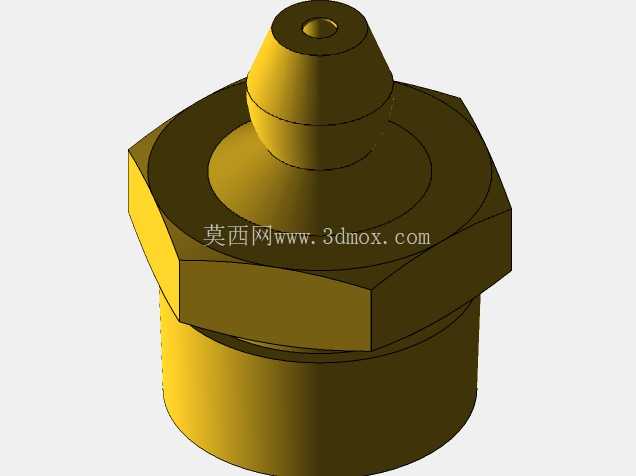

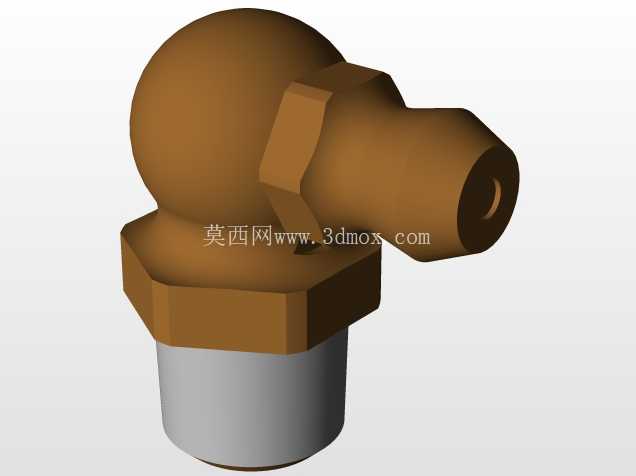

外六角快插式液压管路连接接头结构

这类带六角夹持段的快插式管路接头，在中低压液压回路、气动输送系统、小型润滑系统里的应用占比不低，日常做设备管路排布时，经常会在阀组出油口、执行元件进油端、集成油路块的外接端口见到同结构的零件。做这个零件的三维建模时，首先要考虑的是现场安装的操作空间，六角段的对边尺寸是按照对应通径的标准扳手空间预留的，建模时不能随意缩小六角的外接圆直径，否则现场装配时扳手卡不住，很容易出现拧不紧导致的渗漏问题，也不能把六角段做的过长，不然会挤占相邻接头的安装位置，尤其是在集成阀块这种接头排布密集的位置，每个接头的外轮廓边界都要提前和相邻元件做干涉检查。

接头一端的外螺纹段是和阀块、阀体的内螺纹孔配合的，建模时要注意螺纹收尾段的退刀槽尺寸，退刀槽的宽度和深度要符合机加工的工艺要求，不能出现刀具无法加工的尖角结构，螺纹和六角段之间的密封面要做平整，这里通常是搭配组合密封垫圈来实现端面密封，建模时密封面的平面度要求要在结构里体现出来，不能有凸起或者凹陷的结构，否则装配后密封件压合不均匀，使用过程中受油压脉冲影响很容易出现渗漏。另一端的快插插接段，是用来接尼龙油管或者增强塑料气管的，这部分的环形凹槽结构是用来卡紧管体内壁的，建模时凹槽的圆角、深度都要和配套的管路内径匹配，过深会割伤管壁，在管路受拉扯时出现断裂漏油，过浅则卡紧力不足，系统带压工作时管路容易脱开引发故障。

从结构设计的逻辑来看，这类接头的内部通径是和额定流量匹配的，建模时内部流道要做顺滑过渡，不能出现直角台阶，否则油液或者压缩空气流过时会产生不必要的压损，长期工作时还会在直角位置产生涡流，带动管路振动，影响整个管路系统的稳定性。接头的球形过渡段是用来分散应力的，因为设备运行过程中管路难免会受到拉扯、振动，六角段和插接段之间的位置是应力集中的高发区，做圆弧球形过渡可以有效降低应力集中系数，避免接头在长期交变载荷下出现断裂。

实际做设备布局选型时，这类接头的安装边界要提前核算：螺纹段拧入阀块的深度要控制在合适范围，不能过深顶到阀块内部的流道，也不能过浅导致螺纹啮合长度不足，受压后出现螺纹滑牙；插接段插入管路后，要预留出管路弯曲的最小半径空间，不能让管路在接头位置出现死折，否则会截断介质通路。建模过程中还要注意各段的同轴度要求，螺纹段、六角段、插接段的同轴度公差要控制在合理范围，否则装配后接头会出现偏斜，导致管路别劲，长期运行下会加速密封件的磨损。

很多新手建模时容易忽略接头表面的处理要求，这类钢制接头通常会做镀锌或者发黑处理，建模时不需要把镀层厚度体现在模型里，但要在结构上避免出现封闭的空腔，否则表面处理时药液残留在空腔里，后续使用过程中会慢慢渗出污染介质。另外六角段的端面倒角、插接段的导入倒角都不能省略，导入倒角是方便安装时顺利插入管路，六角段的端面倒角是为了去除机加工产生的毛刺，避免装配时毛刺掉落进入液压系统，划伤阀件或者密封件。

在做管路系统的虚拟装配时，要把这类接头和配套的扳手、管路一起做运动仿真，检查装配过程中扳手是否会和周围的元件发生干涉，管路插接后是否会和周边的设备结构产生摩擦，提前在设计阶段规避现场安装时才发现的空间不足问题。这类接头虽然是小零件，但在整个流体系统里的作用很关键，任何一个接头出现渗漏或者脱落，都可能导致整个设备的停机，所以建模时每一个结构细节都要对应实际的使用场景和加工工艺，不能只看外观造型忽略实际的工程需求。
