四千瓦工业加工主轴成套结构设计

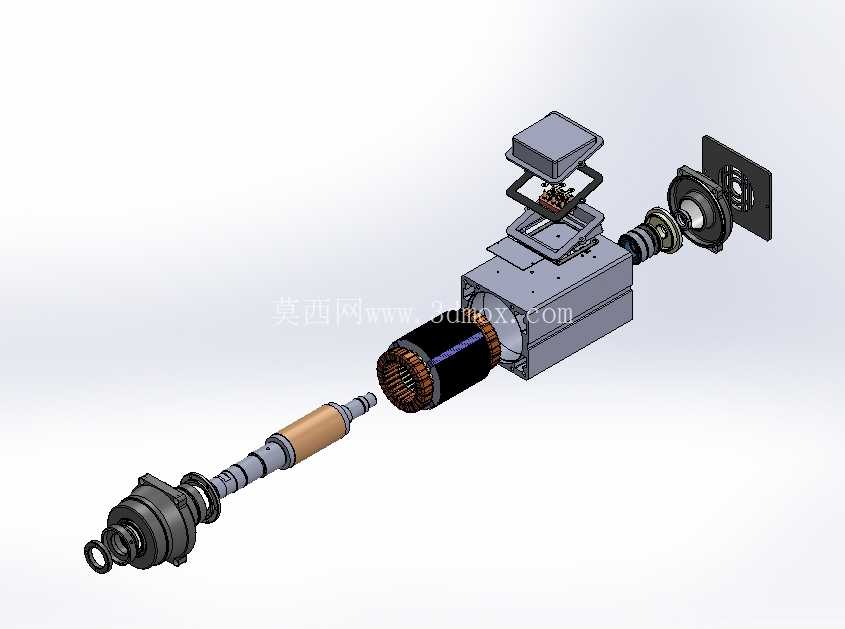

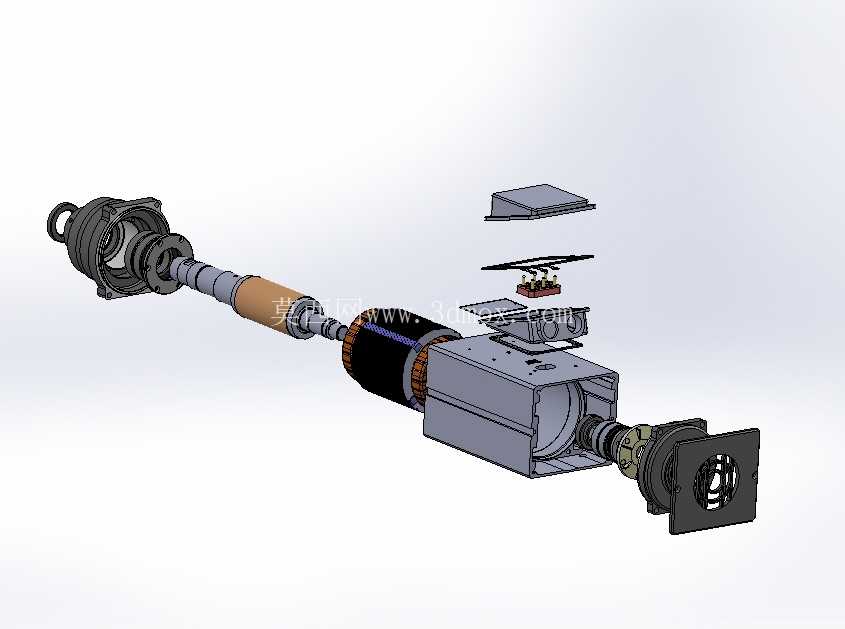

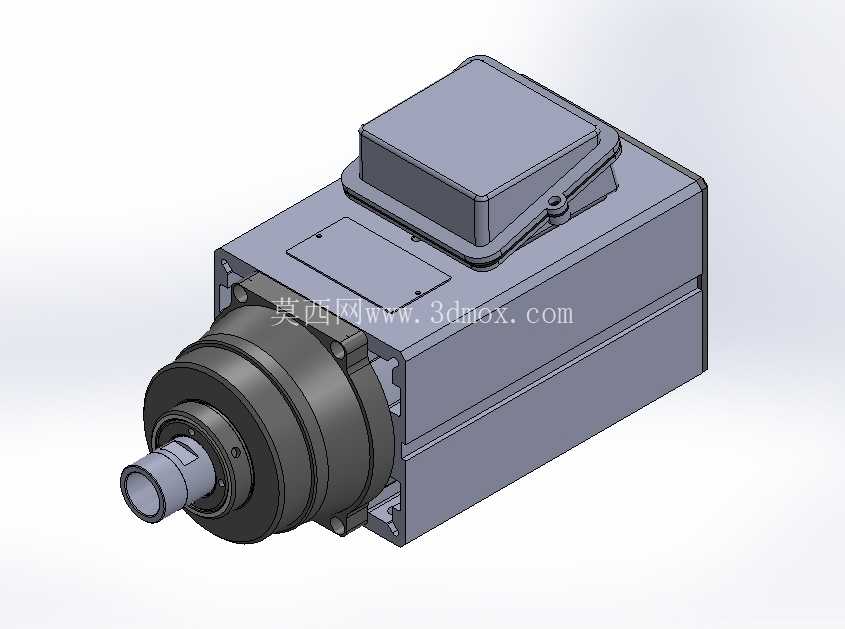

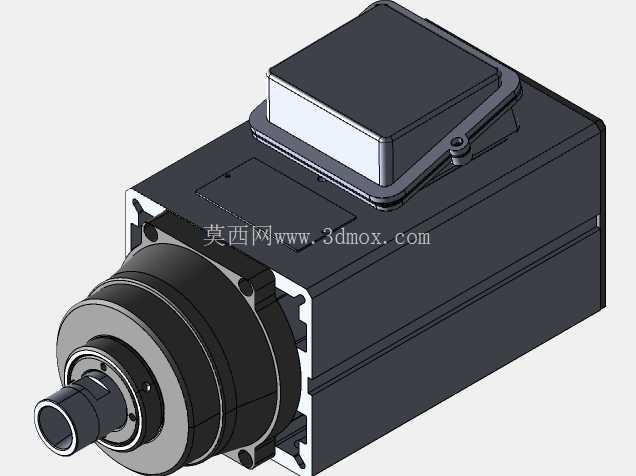

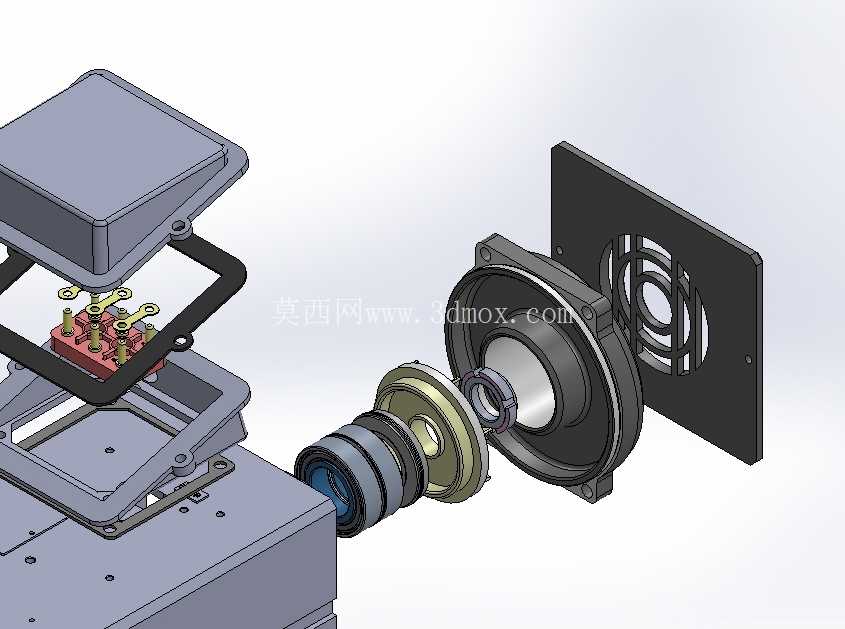

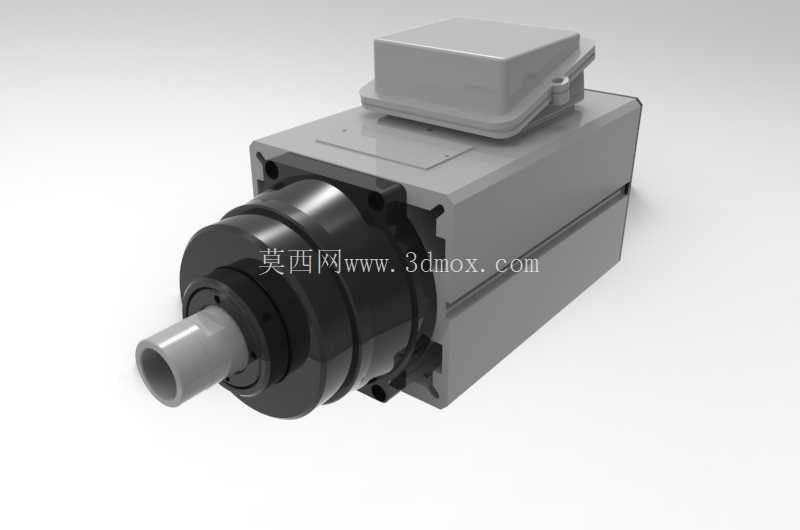

　　这套四千瓦主轴结构，核心面向中载工况的金属切削、非金属精密铣磨加工场景，在小型数控加工中心、专用铣削设备、木工开料设备、模具精修工位上都能适配，作为设备端直接输出切削扭矩的核心执行部件，其结构设计直接决定加工过程的稳定性与成品精度。从拆解结构来看，整套组件包含主轴电机本体、输出端连接轴系、安装固定座、接线防护盒、端部锁紧组件、配套传动连接件几个核心部分，设计时首先考虑的是安装适配性，电机本体采用方形机壳结构，四个安装面预留标准螺孔布局，既可以卧式水平安装在设备滑台端面，也能垂直立式固定在龙门架的安装板上，安装边界预留了足够的紧固件操作空间，不需要额外定制异形转接板就能适配多数常规设备的安装基面。

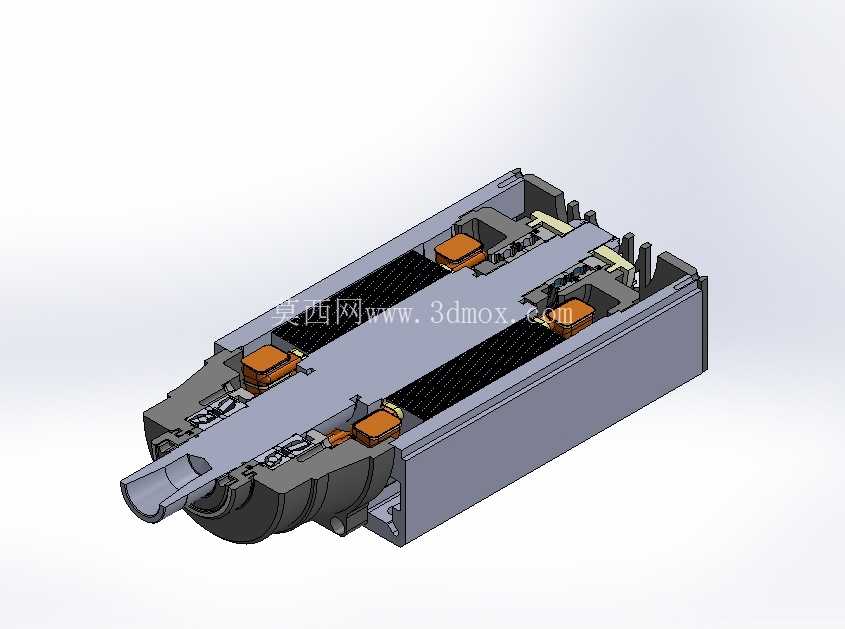

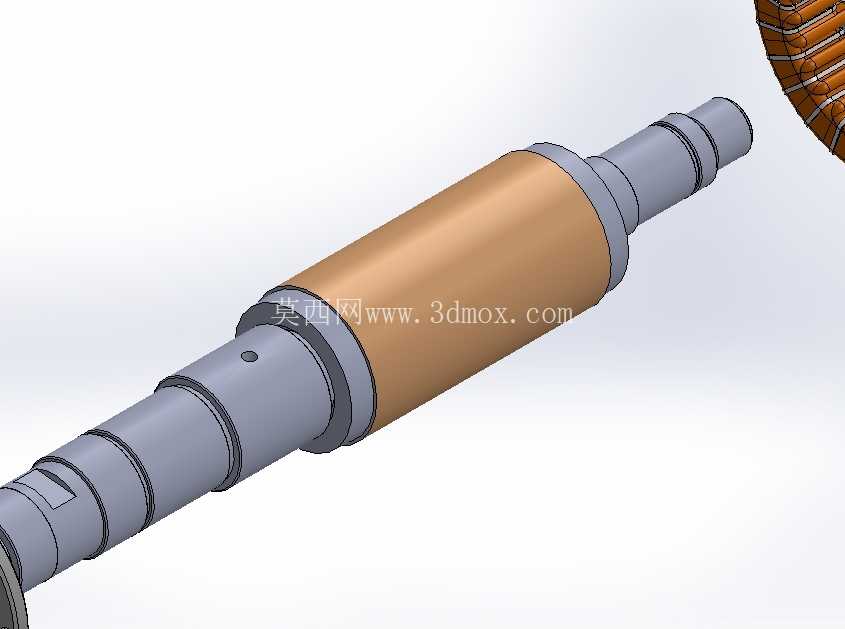

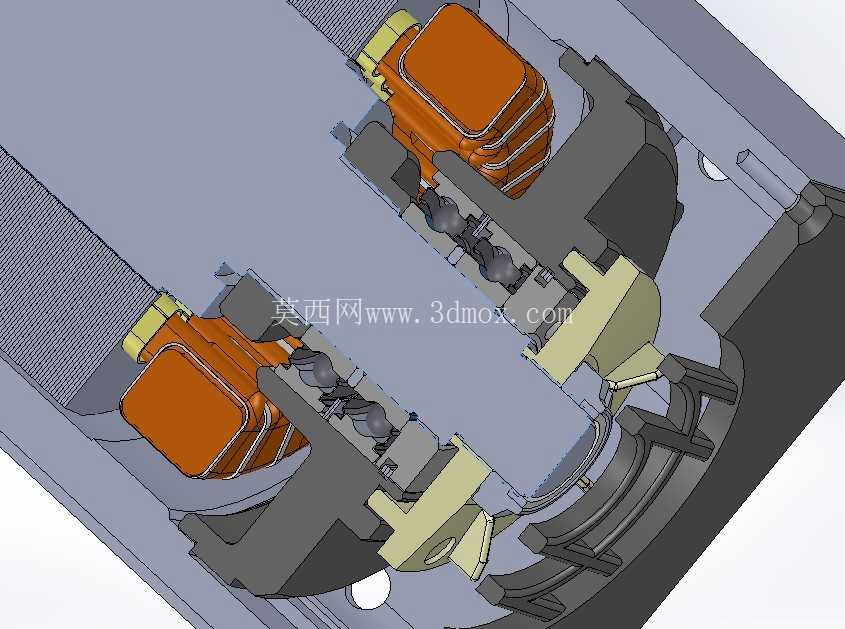

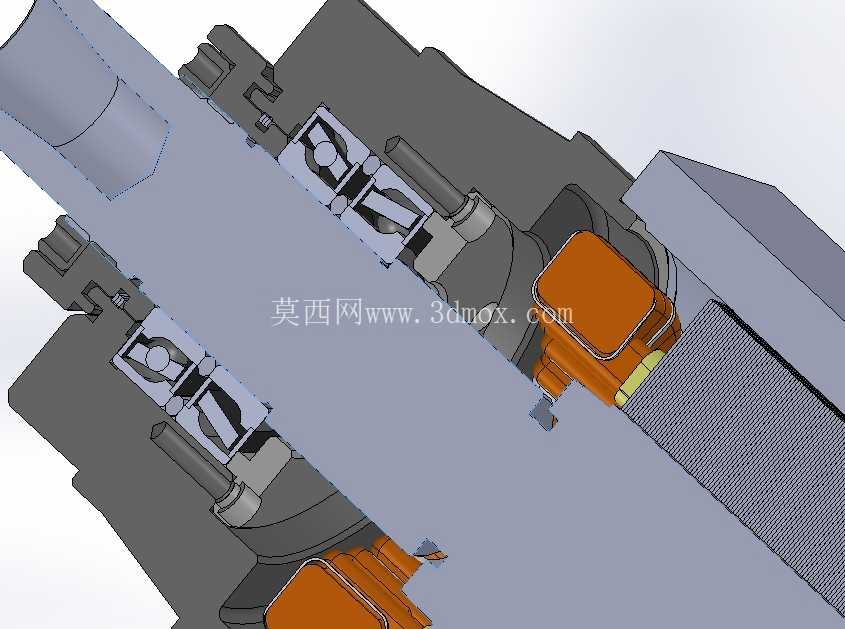

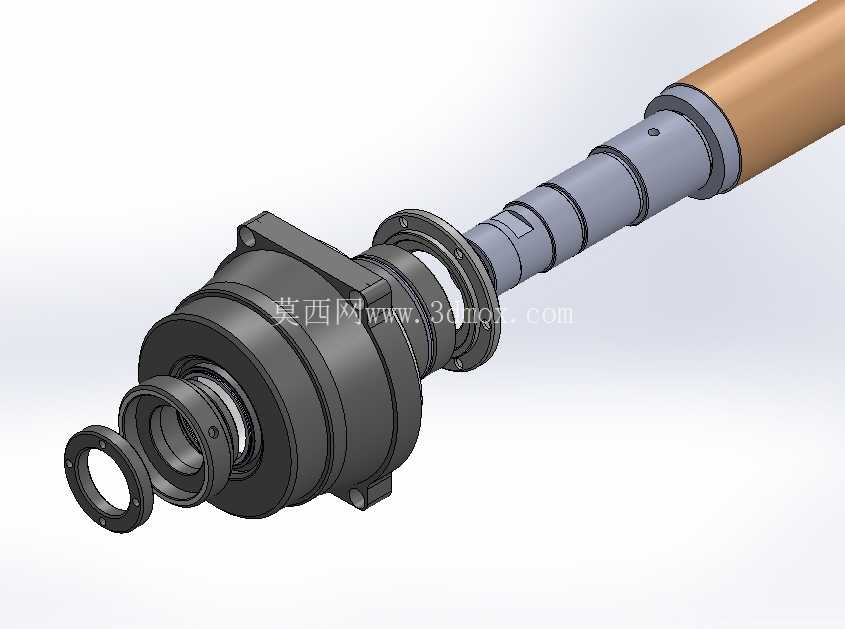

　　输出轴系的设计做了多重密封考量，前端采用多层迷宫式密封结构，能阻挡加工过程中产生的金属切屑、切削液、粉尘进入轴承腔，避免轴承过早磨损，轴端采用标准锥面配合接口，可快速换装夹头、刀盘、砂轮等不同加工执行端，锁紧螺母的位置做了下沉设计，不会在高速运转时产生额外的风阻与动平衡偏差。从功能特性上看，四千瓦的额定功率输出，可覆盖从软质木材、工程塑料到普通碳钢、铝合金的常规切削负载，轴系支撑采用配对角接触轴承组合，既可以承受径向切削力，也能承受钻削、攻丝工况下的轴向载荷，轴承预紧结构设置在电机尾端，后期维护时不需要拆解前端安装结构就能调整预紧量，降低现场维护的拆装工作量。

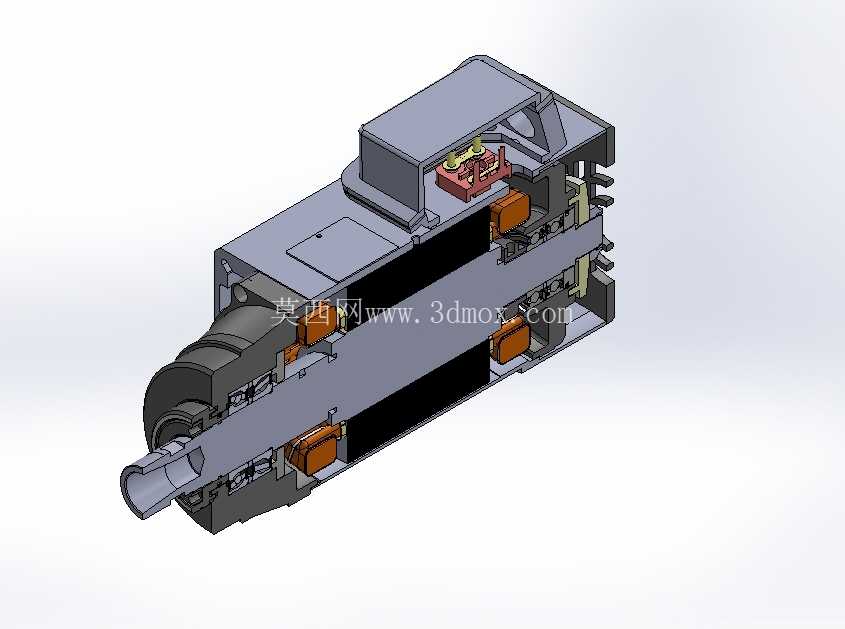

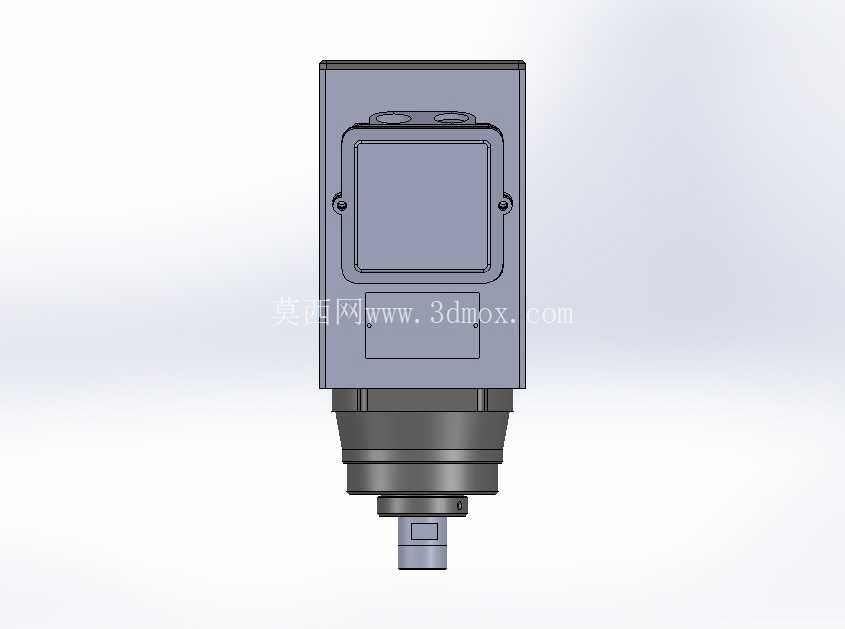

　　接线盒采用翻盖式密封结构，进线口预留防水接头安装位，在有切削液飞溅的加工场景下能避免接线端子受潮短路，盒内预留接地端子安装位，符合工业设备的电气安全要求。整套结构的尺寸设计做了紧凑化处理，电机本体的径向尺寸控制在常规滑台的安装宽度范围内，不会在Z向进给时与工件夹具产生干涉，输出轴的伸出长度经过匹配计算，安装标准刀具后，加工行程范围内不会出现主轴本体与工作台的碰撞。在设计思路上，这套结构优先考虑了现场使用的可靠性，没有采用过于复杂的集成化结构，所有易损件都采用工业标准件，轴承、密封件、锁紧螺母都能在常规工业品渠道采购替换，不需要定制特殊规格配件，降低设备全生命周期的维护成本。

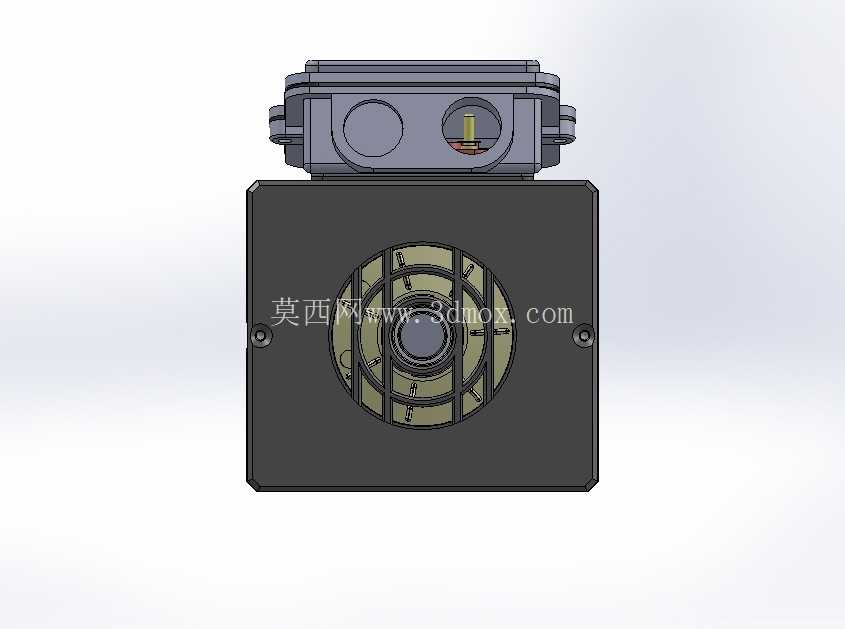

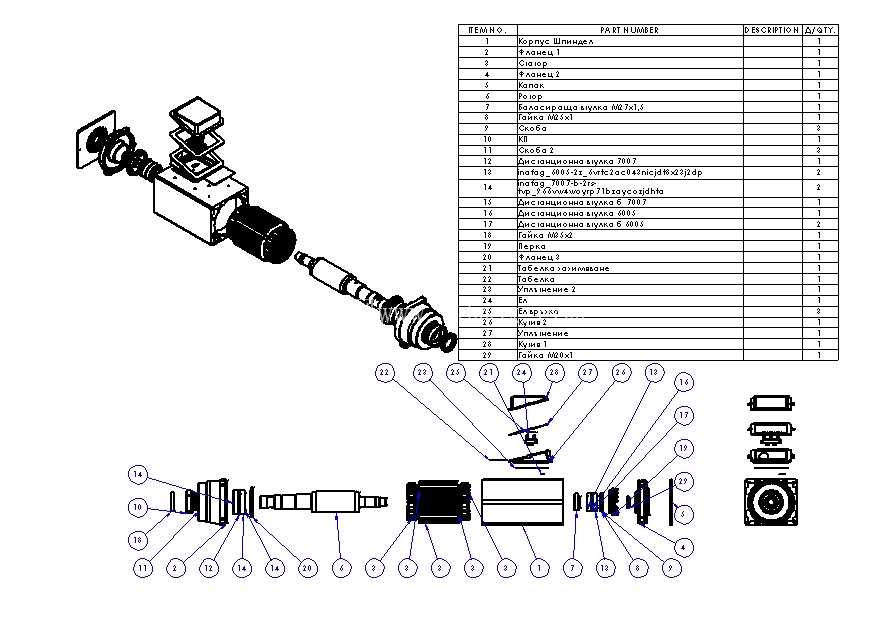

　　轴系的动平衡等级按照加工主轴的常规要求设计，在额定转速区间内运转不会产生额外振动，能保障加工表面的光洁度。配套的安装固定座采用分体式夹紧结构，调整主轴轴线角度时不需要完全松脱所有紧固件，微调后即可锁紧，适合在专用设备上做角度调整的安装需求。端部的连接组件做了防松设计，在频繁正反转、启停冲击的工况下，不会出现连接件松脱导致的刀具窜动问题。从实际应用的角度看，这类主轴结构不需要额外搭配减速机构，直接通过轴端输出扭矩，传动链短，传动效率高，长时间满负载运转时的温升控制在合理区间，机壳表面的散热筋结构能增大散热面积，不需要额外加装外置冷却装置就能满足常规工况的散热需求，适合在结构紧凑、没有多余空间安装冷却系统的小型专用设备上使用。整套结构的拆解逻辑清晰，从前端输出端到尾端的编码器安装位（如果需要加装转速反馈的话），每个部件的装配顺序都符合机械装配的工艺要求，装配时不需要特殊工装，按照装配流程依次压装轴承、锁紧螺母、安装端盖即可完成组装，适合小批量设备组装时的装配作业。
