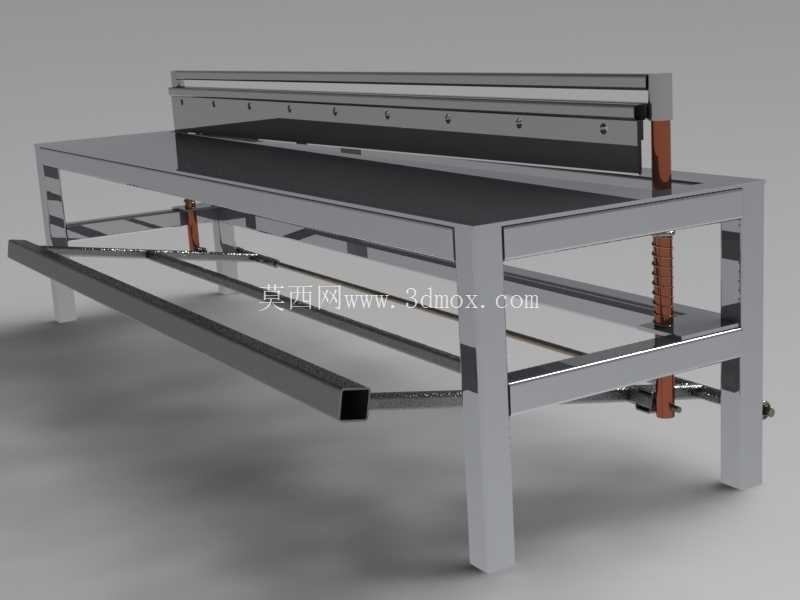

脚踏式薄金属板材裁切剪板设备

这款脚踏驱动的剪板设备，主要面向小型钣金加工门店、五金维修作坊、教学实训场景的薄板裁切作业，适配1/4英寸厚度以内的冷轧钢板、镀锌板、铝板等常见金属板材的直线裁切需求，无需外接电源或液压气源，依靠操作人员脚踏施力即可完成剪切动作，对于无供电配套的临时加工场地、小批量多批次的零散下料任务适配性极强。

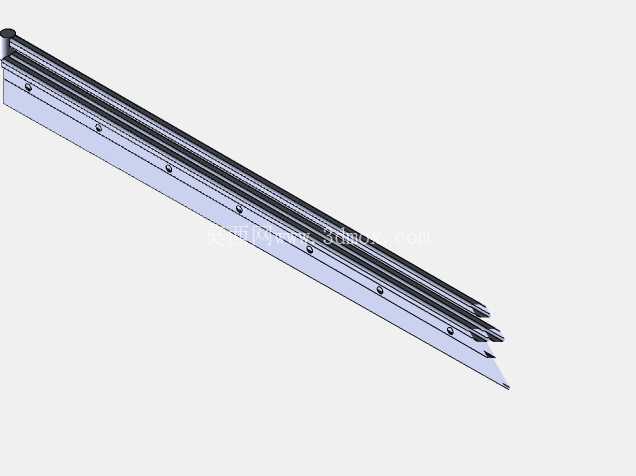

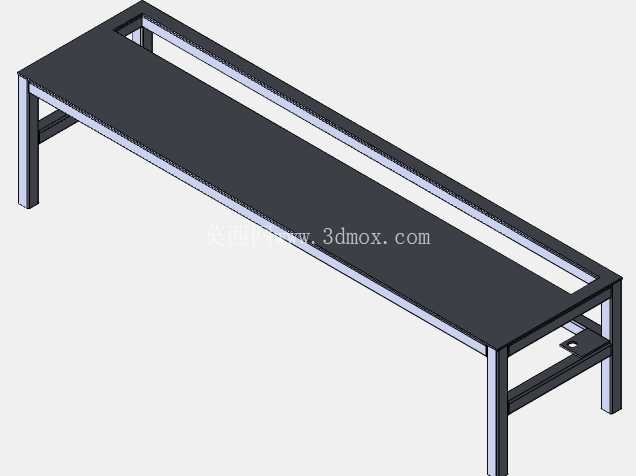

从结构设计逻辑来看，整体采用方管焊接的框架式床身作为承载基础，工作台面为水平平整的金属台面，作为板材送进的支撑基准，台面与上刀架的刃口保持严格的平行度公差，避免裁切过程中出现板材压伤、切口毛刺超差的问题。刀架部分采用长条形整体式结构，沿床身宽度方向通长布置，可适配最大裁切宽度范围内的任意长度板材裁切，不需要额外调整刀架位置，刀架与床身之间设置多组导向限位结构，保证上下刃口的剪切间隙均匀一致，间隙值根据常用裁切板材的厚度范围预设在合理区间，避免间隙过大导致的板材撕裂、间隙过小导致的刃口崩损问题。

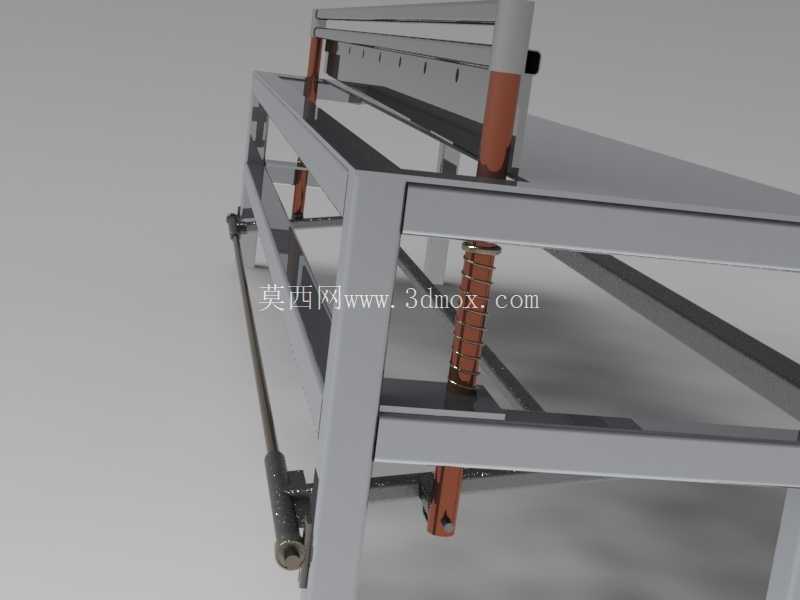

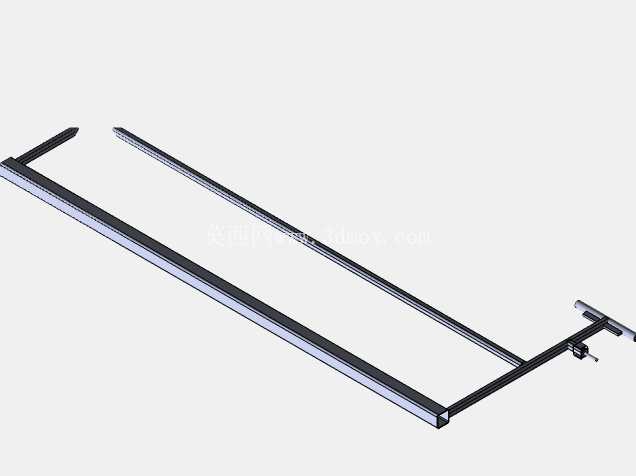

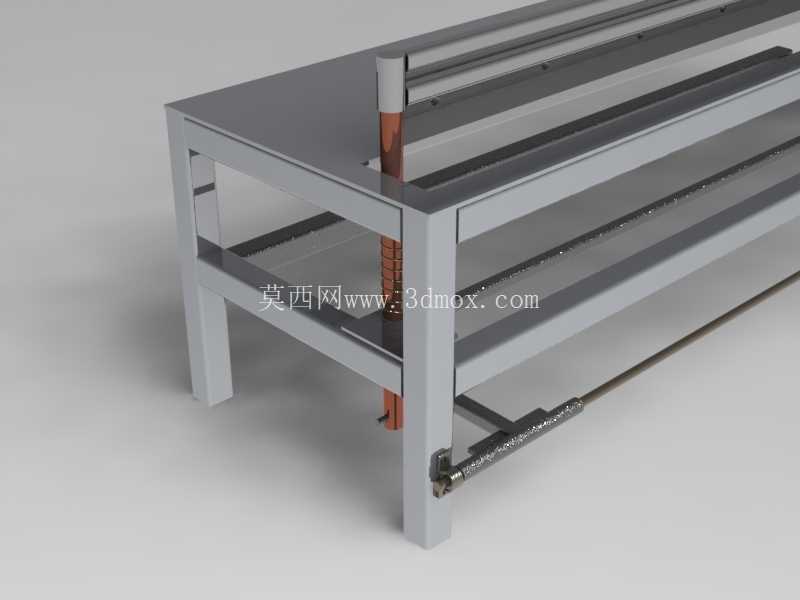

驱动部分采用脚踏连杆机构，脚踏杠杆设置在床身下部靠前位置，操作人员站立在设备前方即可通过脚部踩踏施力，连杆机构将脚踏的下压力传递至刀架尾部，带动上刀架沿导向结构向下完成剪切动作，刀架复位依靠布置在床身两侧的弹簧组件实现，剪切完成后松开脚踏，弹簧拉力带动刀架自动抬升至初始位置，为下一次裁切做准备。这种纯机械传动的结构没有复杂的电控、液压元件，日常维护仅需要定期在连杆铰接点加注润滑脂、检查刃口磨损情况即可，故障率远低于电动或液压驱动的同规格剪板设备，对操作人员的技能要求也更低，不需要掌握复杂的设备参数设置，仅需要对准裁切划线、踩下脚踏即可完成作业。

安装边界方面，设备整体为落地式安装，不需要额外打膨胀螺栓固定，床身四个支脚直接放置在平整的水泥地面即可稳定作业，工作台面高度符合人体站立操作的舒适高度，送料方向沿台面纵深布置，操作人员在设备前方送料时，手臂可自然搭放在台面上调整板材位置，不需要过度弯腰或抬臂。设备整体宽度根据最大裁切幅面设计，两侧预留的连杆、弹簧安装空间不额外占用过多操作区域，对于场地面积有限的小型加工场所十分友好。

实际使用场景中，这类脚踏剪板常被用于通风管道制作中的镀锌板裁切、五金件加工中的薄板下料、广告标识制作中的铝板剪切、实训教学中的钣金工艺演示等场景，相比手持电动剪，它的裁切直线度更好、切口更平整，裁切效率更高，操作人员的劳动强度更低；相比大型电动剪板机，它的购置成本更低、占用空间更小、移动更方便，不需要专门的设备安装基础，甚至可以根据加工场地的变化随时转移位置。

设计过程中针对脚踏施力的力臂比做了优化，通过调整连杆的铰接点位置，让操作人员仅需要施加较小的脚踏力即可完成最大厚度板材的裁切，避免长时间作业带来的腿部疲劳；同时在刀架的压料位置设置了隐藏式压料结构，剪切动作开始前压料装置会先压紧待裁切板材，避免板材在剪切过程中发生移位，保证裁切尺寸精度。刃口部分采用标准剪板机刀片安装结构，刀片磨损后可以单独拆卸修磨或者更换，不需要整体更换刀架，降低了设备的长期使用成本。床身框架内部设置了多根横向加强方管，避免长期裁切作业导致床身变形，保证台面的平面度长期保持在公差范围内，即使经过多年使用，依然可以保证裁切精度满足常规钣金加工的要求。
