手动管螺纹加工板牙架结构设计

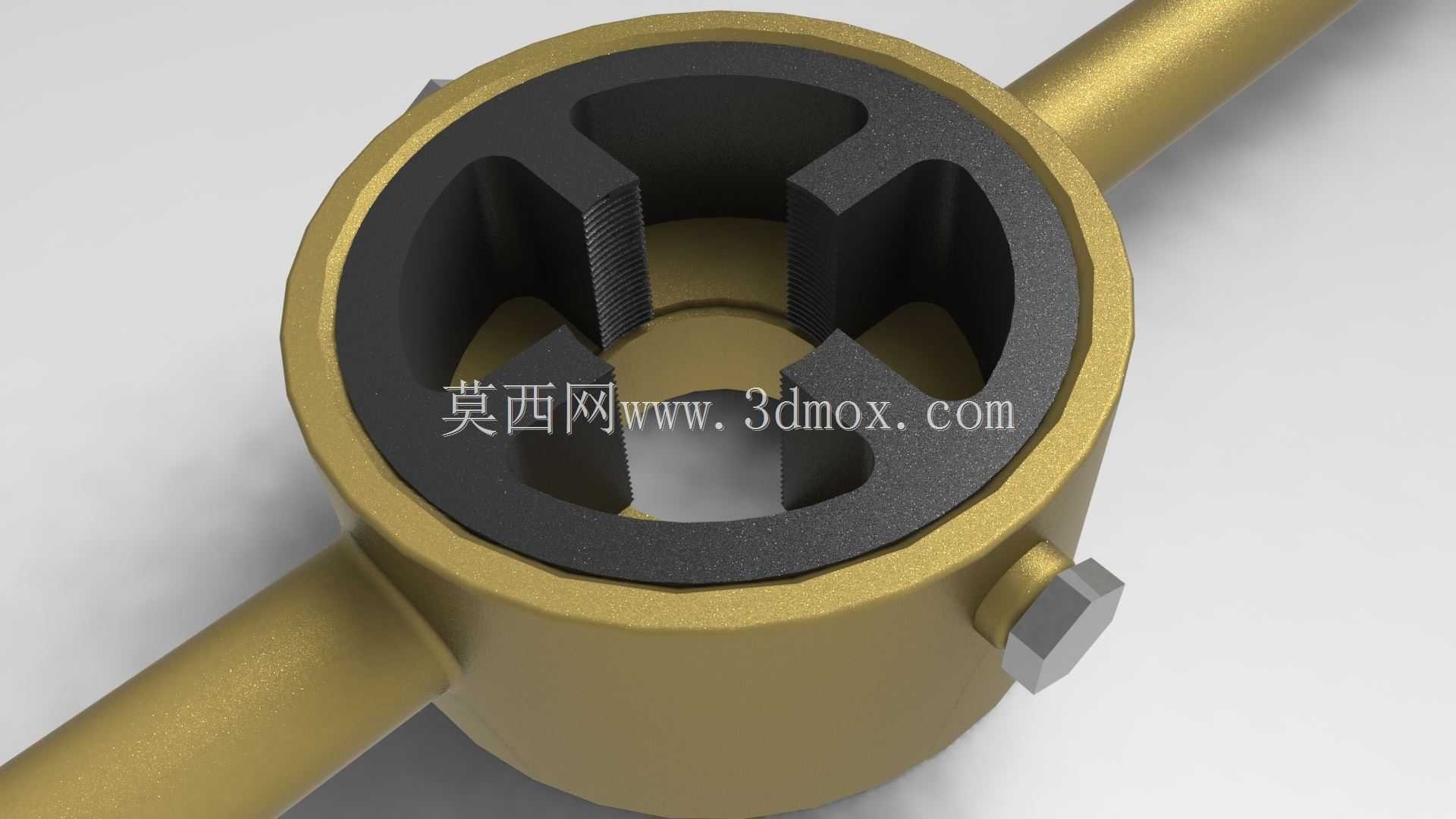

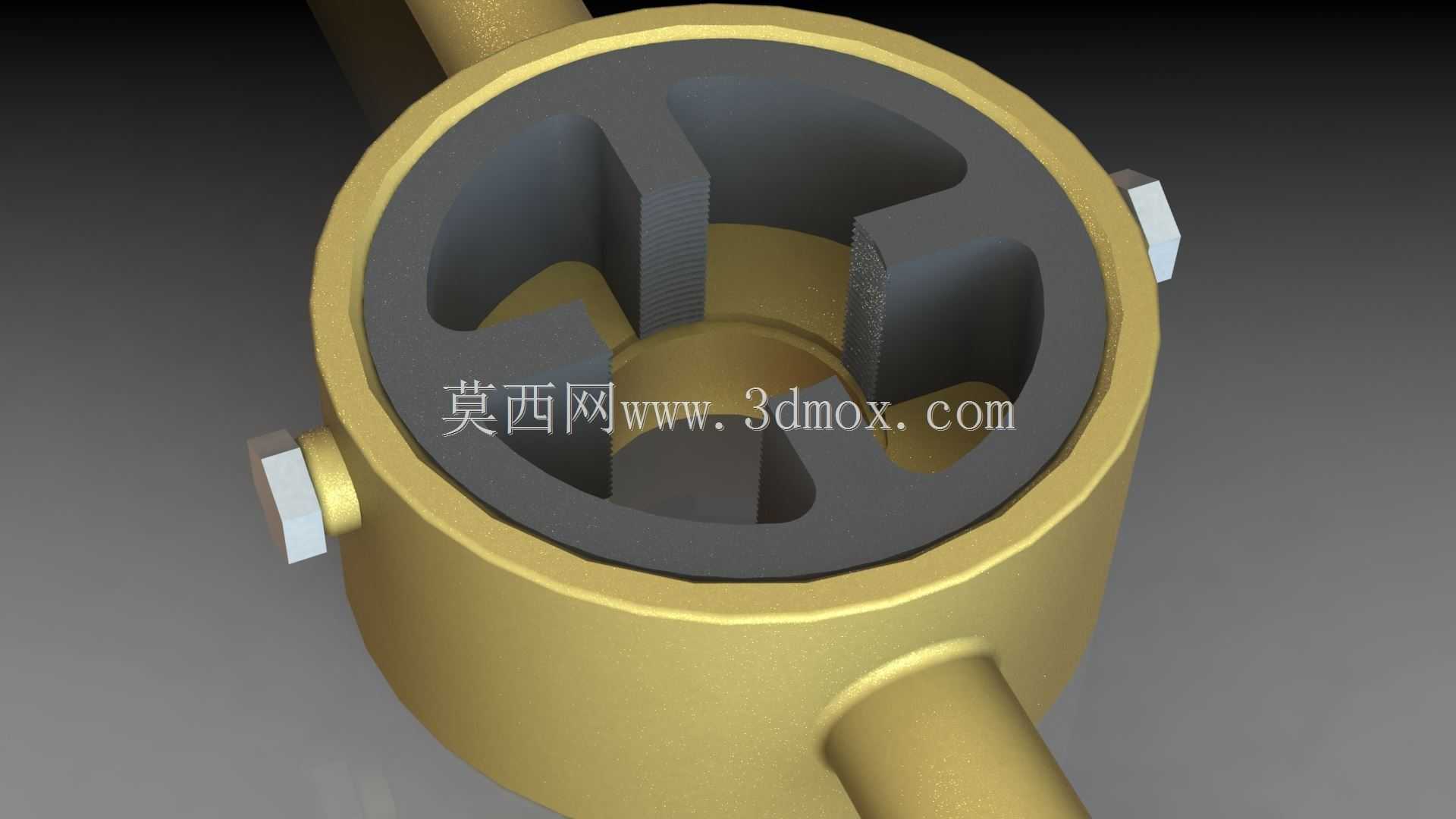

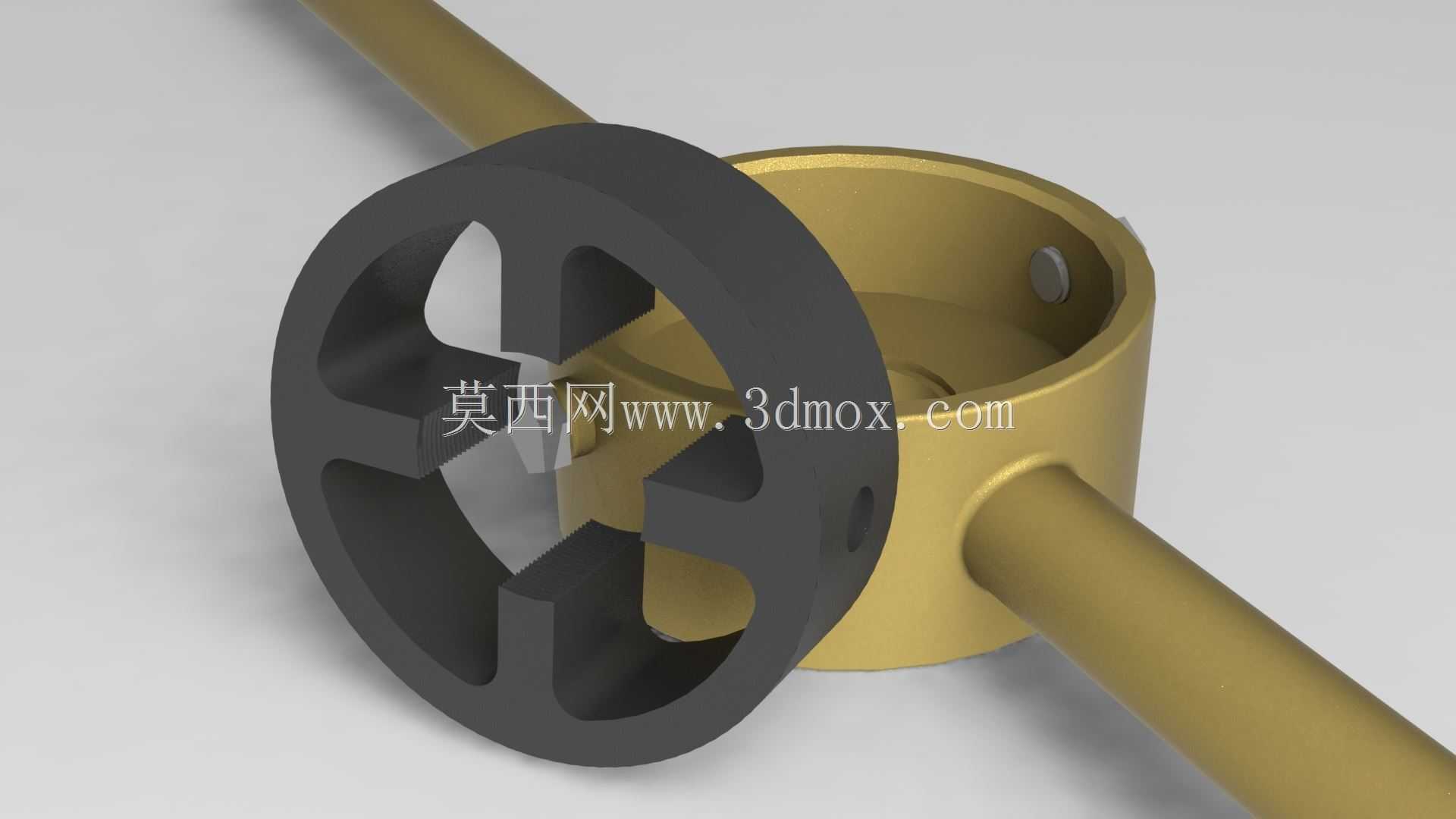

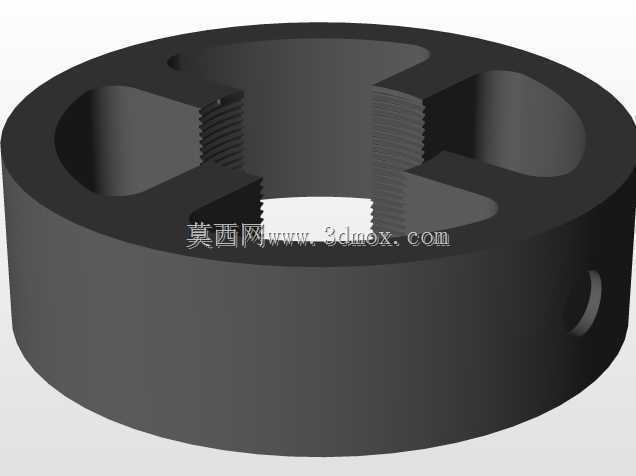

　　这套手动管螺纹加工工装的核心应用场景集中在建筑给排水、燃气管道布设、小型设备液压管路现场维修等无法部署大型套丝设备的作业环境，区别于工厂内固定式电动套丝机床的批量加工属性，该结构完全适配现场零散作业的灵活需求，作业人员无需外接动力源，仅依靠人力即可完成小口径金属管材的外螺纹成型作业。从功能结构来看，整套工装分为板牙夹持座与操作手柄两个核心部分，黑色的轮状夹持座为核心受力部件，中心开设的十字形通槽用于嵌装对应规格的管螺纹板牙，槽体的定位台阶可限制板牙的轴向窜动，周向均匀分布的四个卡槽与板牙外侧的定位凸台匹配，避免套丝过程中板牙随切削力矩发生周向转动，夹持座外圈做了加厚处理，抵消套丝作业时的径向切削反力，

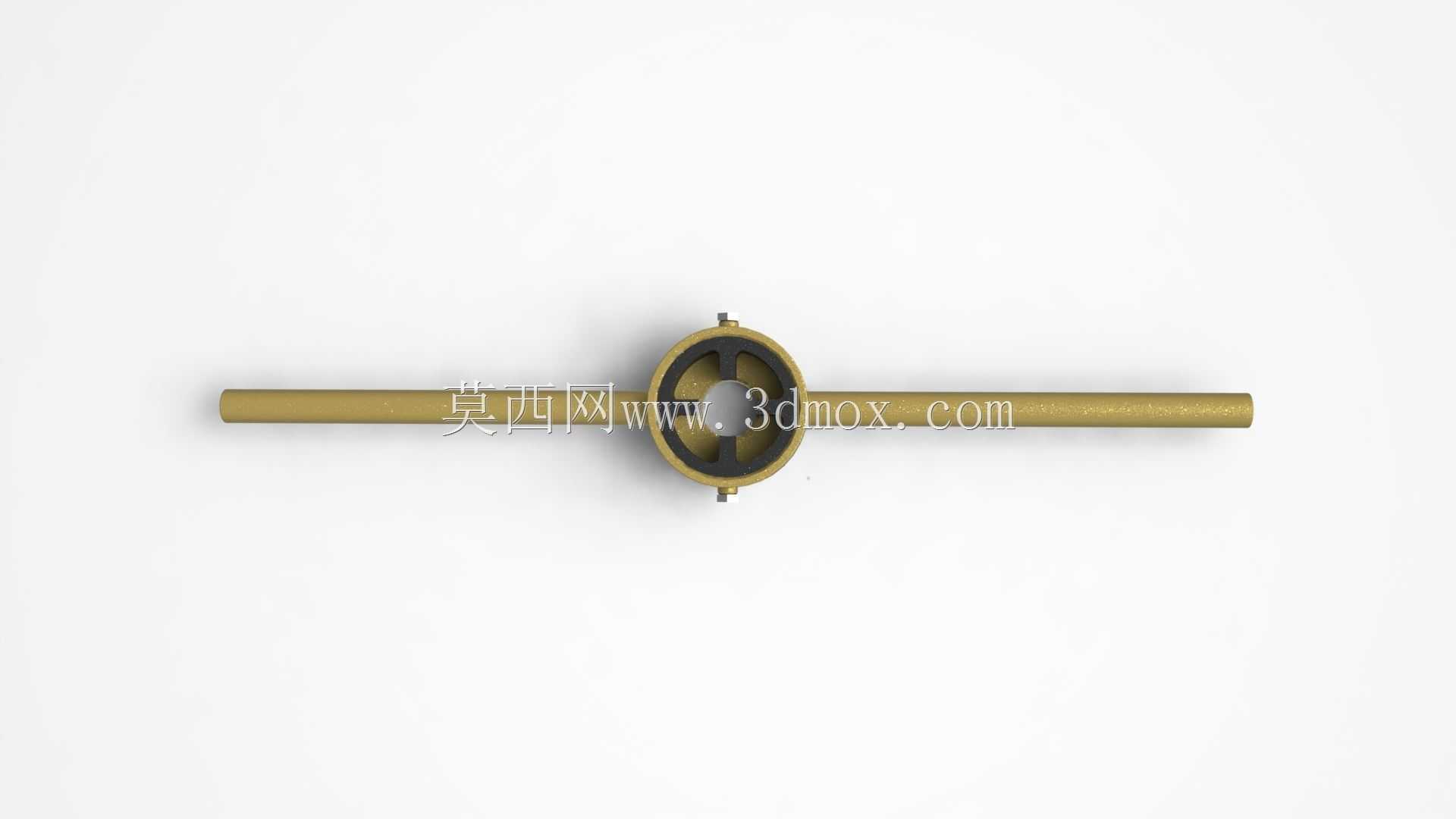

　　防止长期受力后夹持座出现形变导致板牙定位失准。两侧延伸的圆柱形操作手柄采用等径圆钢设计，与夹持座的连接位置做了沉孔过盈配合，手柄长度经过力矩核算，作业人员双手握持施加圆周力时，无需过大的臂力即可达到板牙切削金属管材所需的扭矩，同时手柄表面做了滚花防滑处理，沾有切削液或金属碎屑时也不会出现打滑脱手的问题。设计过程中优先考虑了现场作业的容错性，夹持座与板牙的配合间隙控制在0.02mm以内，既保证板牙安装拆卸的便捷性，又不会因间隙过大导致螺纹加工出现锥度偏差、牙型缺损等问题；中心定位孔的倒角做了15度的导向设计，管材插入时可自动对中，无需额外调整同轴度，降低现场作业人员的操作门槛。从安装边界与尺寸适配来看，

　　该结构适配的板牙规格覆盖DN15到DN25的常用低压流体输送管材，整体最大回转半径控制在180mm以内，在墙面、管沟等狭窄作业空间内也能完成整周转动操作，不会因空间受限出现无法转动手柄的问题；手柄的安装位置距离夹持座端面预留了20mm的安全间隙，套丝过程中作业人员的手部不会与管材端面、已加工螺纹段发生剐蹭。不同于电动套丝设备需要复杂的卡盘、进给机构，这套手动结构没有多余的传动部件，日常维护仅需定期清理板牙槽内的金属碎屑、在手柄与夹持座的连接位置涂抹少量润滑脂即可，在无供电的野外管线作业、老旧小区管网改造等场景下，其可靠性远高于依赖电力的加工设备。套丝作业时，管材端部需提前做倒角处理，

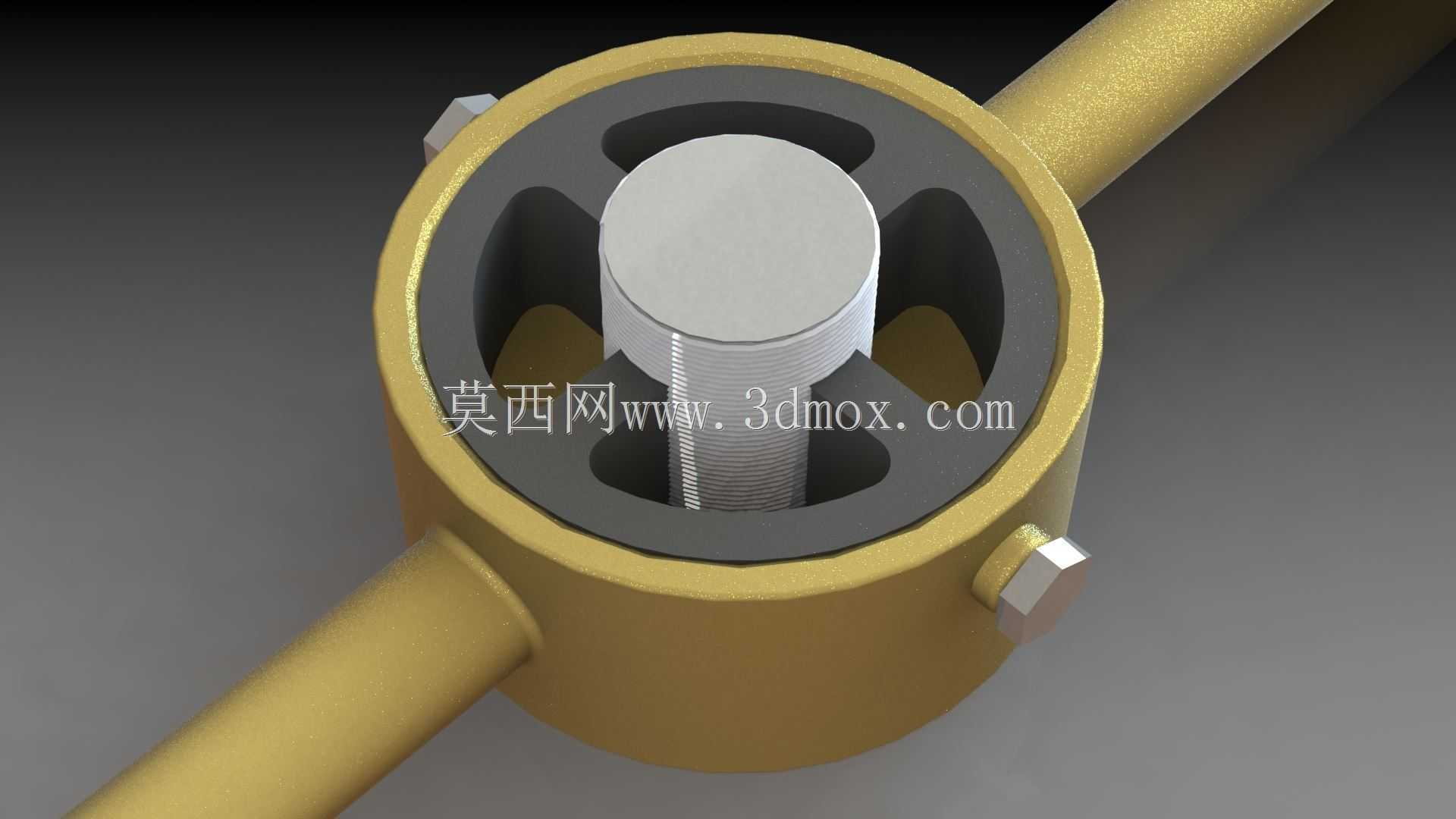

　　板牙对准管材中心后施加初始轴向力转动1-2圈形成切入导向，后续转动过程中无需额外施加轴向力，依靠板牙的自进给特性即可完成螺纹切削，夹持座的端面与板牙的切削端面齐平，当螺纹加工到标准有效长度时，夹持座端面会抵住管材端口，自动停止进给，避免出现螺纹加工长度过长导致管件安装时无法密封的问题。整套结构的受力路径经过优化，作业时施加在手柄上的扭矩直接传递到板牙的切削刃，没有多余的力矩损耗，相比传统的一字形板牙架，轮状夹持座的结构刚性更强，加工大口径管材时不会出现架体变形的问题，同时周向的镂空结构既减轻了整体重量，又能在套丝过程中方便作业人员观察板牙的切削状态，及时清理排出的金属碎屑，避免碎屑卡入板牙槽导致牙型刮伤。
