框架式砌块成型压制设备结构设计

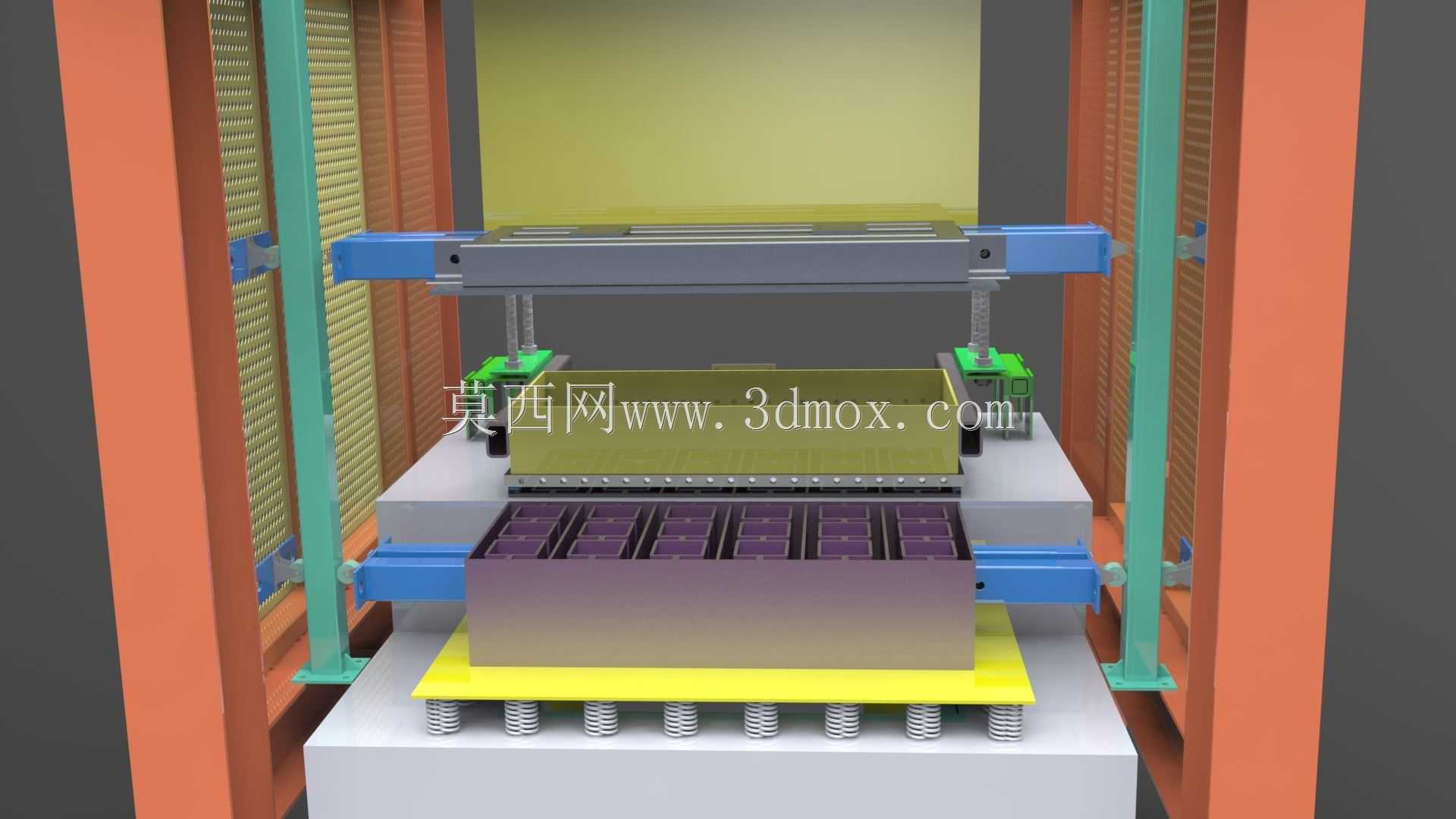

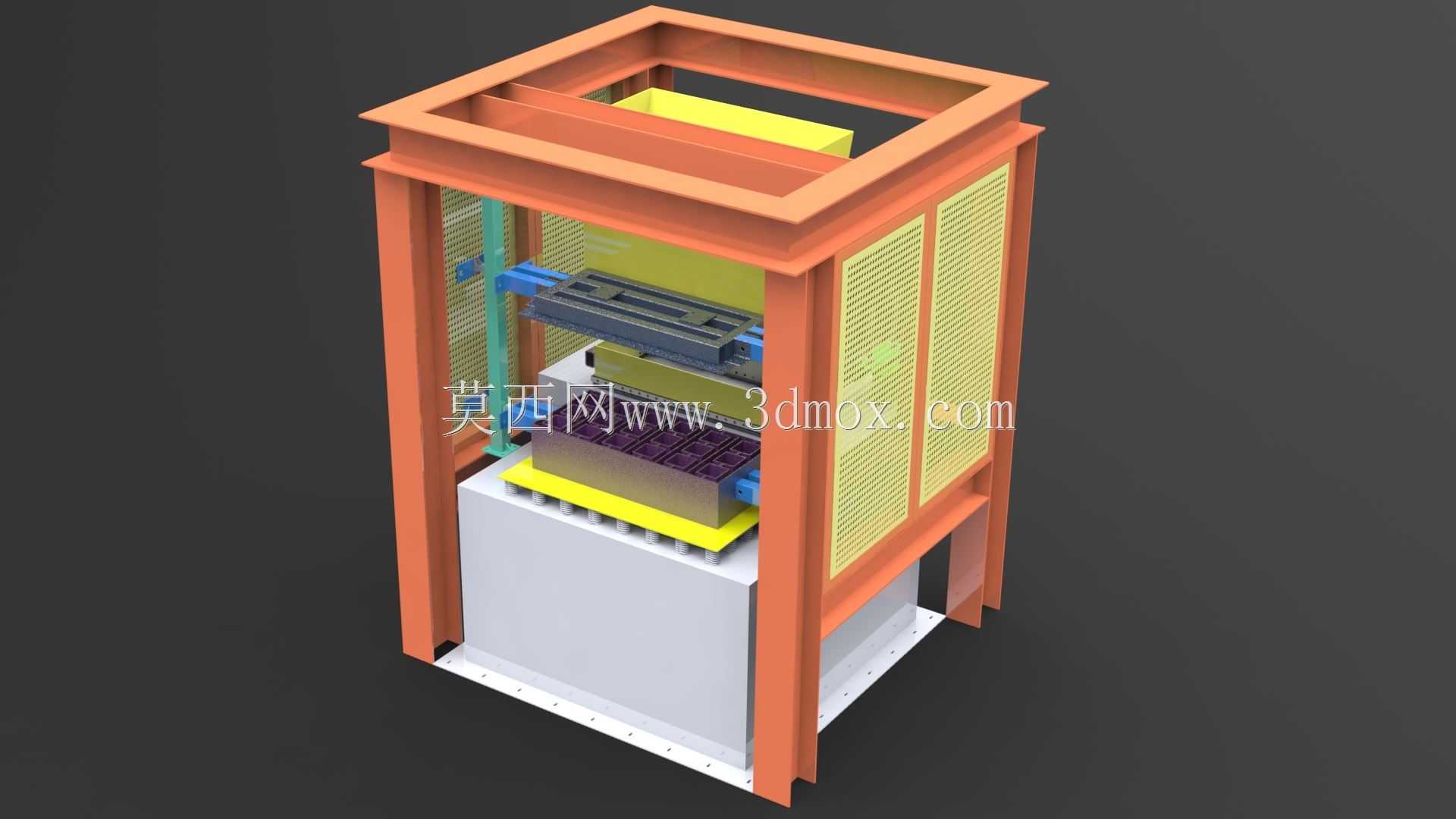

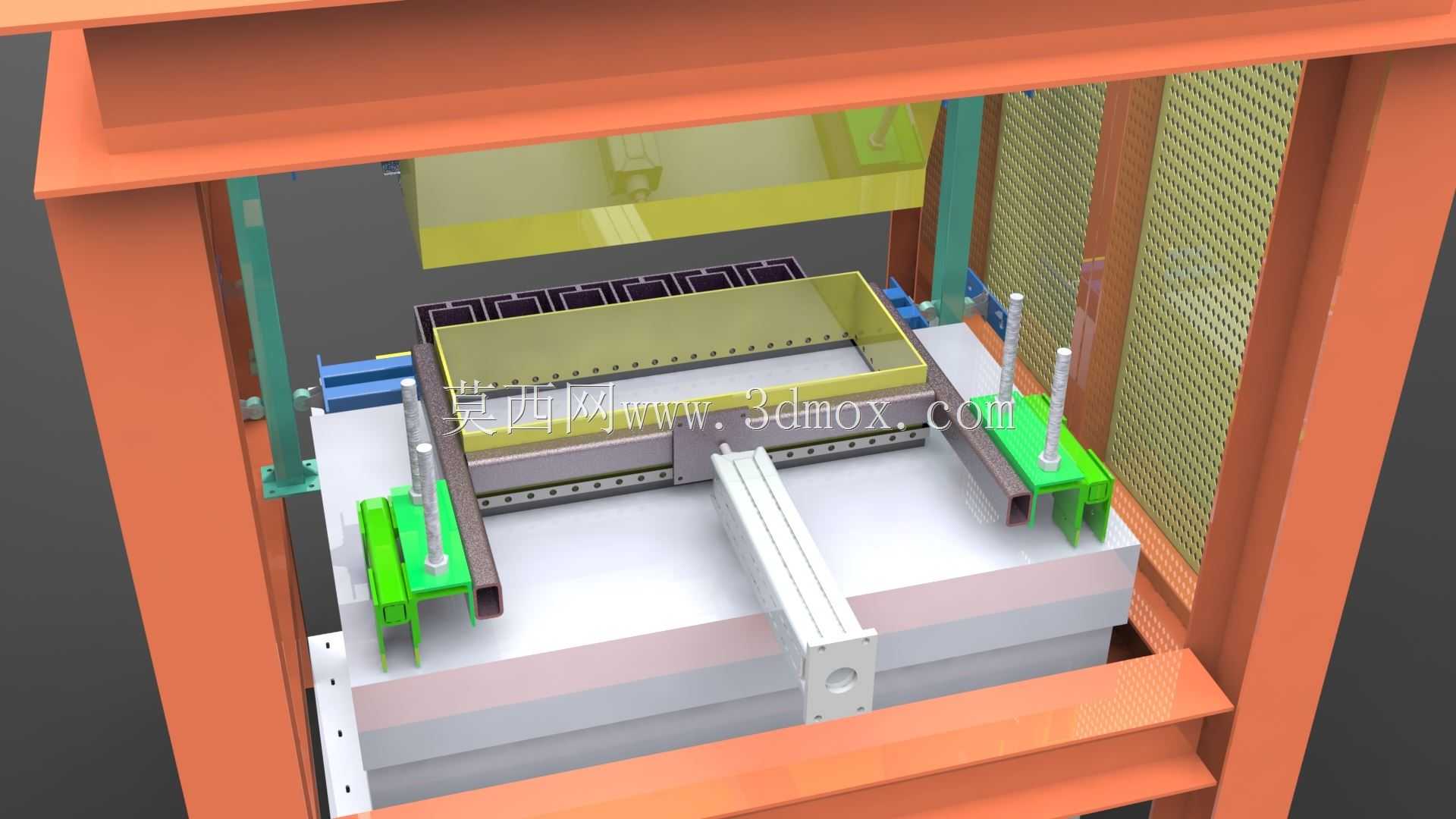

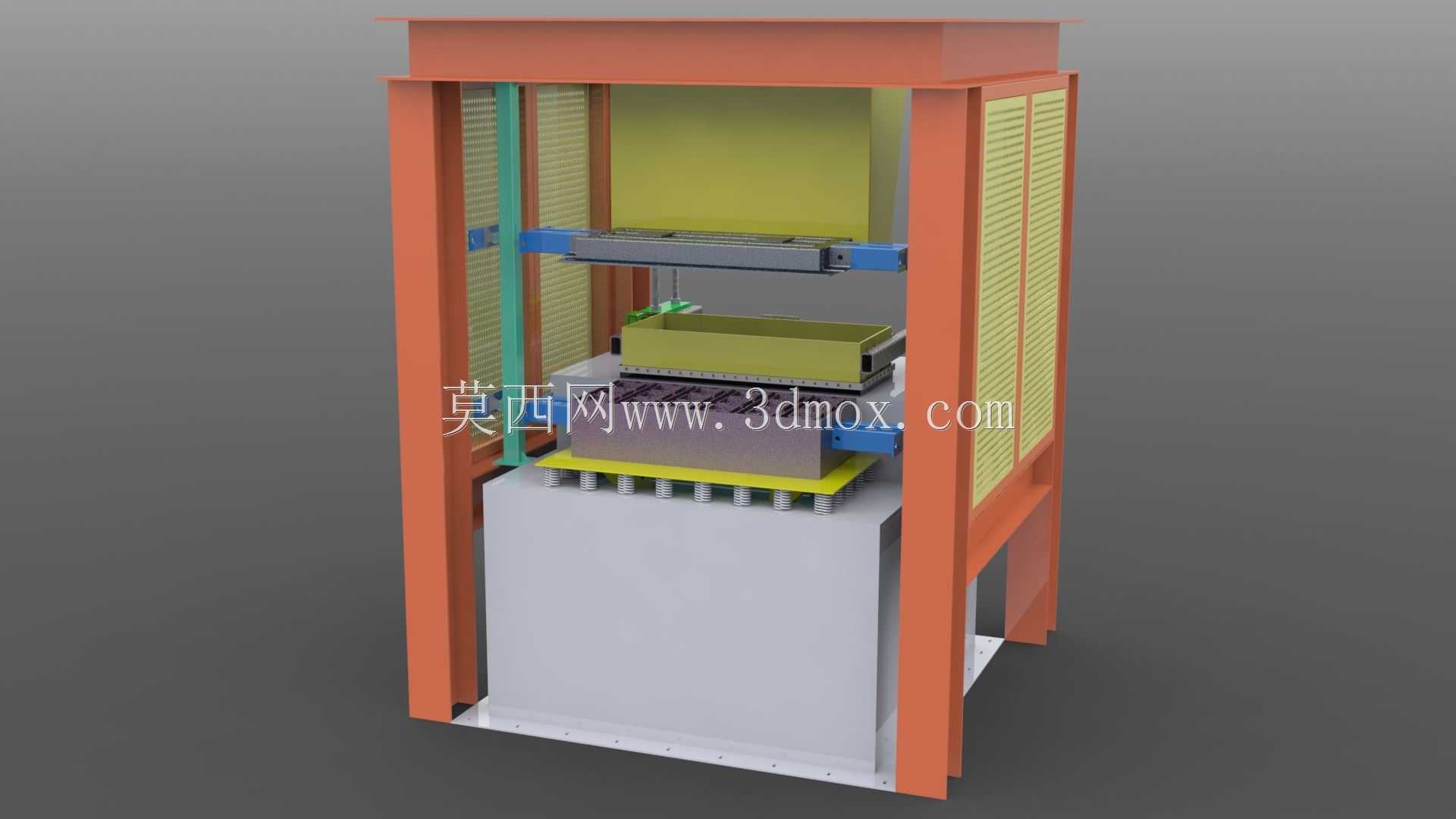

这款砌块成型设备的结构设计，核心围绕建材生产环节的砌块压制成型工况展开，主要应用于中小型建材加工厂、现场移动式制砖作业点，可将配比好的混凝土、粉煤灰、矿渣等混合物料压制成标准规格的建筑砌块，适配实心砌块、多孔砌块等多种常见砌块的生产需求，无需额外更换大量核心结构件即可完成小范围产品规格切换。从结构布局来看，设备采用方管焊接成型的立式框架作为主体承载结构，四根主立柱与上下横梁组焊后做时效去应力处理，避免长期承受压制反力出现结构变形，框架上部预留振动与压制驱动组件的安装空间，中部为模箱与压头的作业区域，下部设置集料与出料承接平台，整体立式布局极大压缩了设备的横向占地尺寸，适配车间内狭窄工位的排布需求。设计阶段重点考量了压制过程的受力传导路径，压头下行的压制力通过上横梁均匀分散到四根主立柱，模箱下方的振动组件激振力直接传导至下部底座，避免力流迂回造成的结构损耗，两侧设置的冲孔防护网板既可以阻挡压制过程中物料飞溅，又不会遮挡作业区域的观察视线，方便操作人员实时查看模腔内物料填充与成型状态。设备的安装边界预留充分，底部底座设置多组均匀分布的地脚安装孔，可直接固定于硬化混凝土地面，无需额外制作复杂安装基础，框架侧面预留液压管线、控制线缆的排布固定位，避免管线与运动部件产生干涉，压头与模箱的导向结构采用可拆卸式耐磨衬板，长期使用出现磨损后可快速更换，无需拆解主体框架即可完成维护作业。功能层面，设备集成物料压制成型与模箱振动密实功能，压头下行过程中模箱同步高频振动，让混合物料在模腔内充分填充密实，保障成型后砌块的强度一致性，出料工位设置于模箱下方，压制完成后压头抬起、模箱提升即可将成型砌块直接输送至承接工位，减少中间转运环节的人工干预。整体结构的运动部件全部做安全防护设计，外露传动位置设置可拆卸防护罩，兼顾作业安全与维护便捷性，各部件的装配公差经过反复校核，保障压头与模箱的同轴度偏差控制在合理范围内，避免压制过程中出现模箱偏磨、砌块成型尺寸超差的问题。
