脚踏式金属薄板裁剪设备结构设计

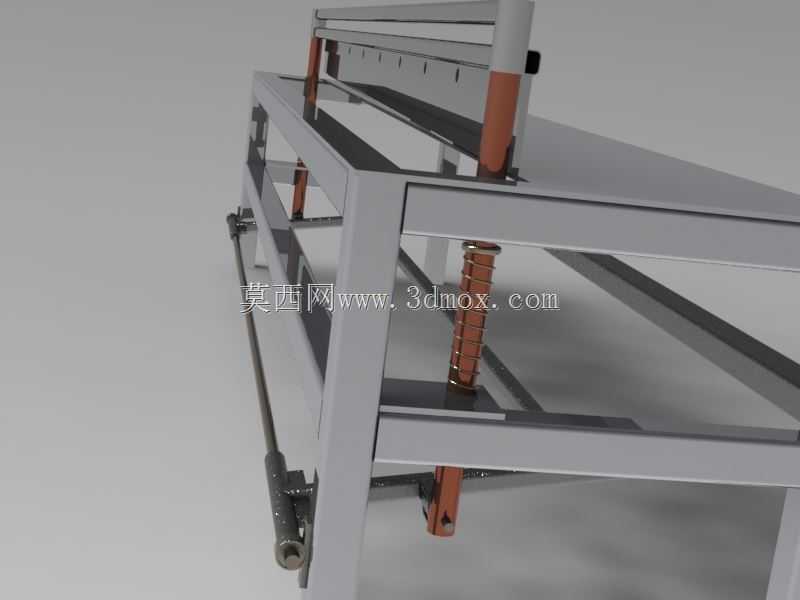

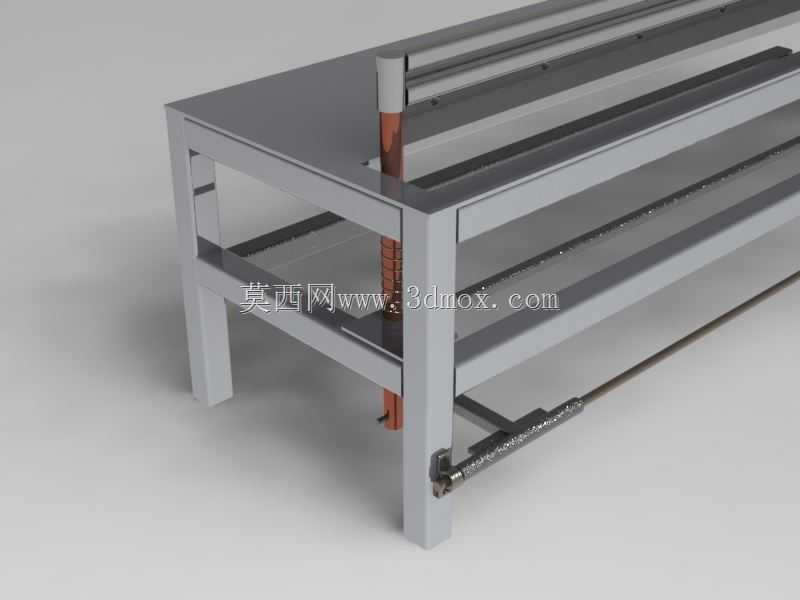

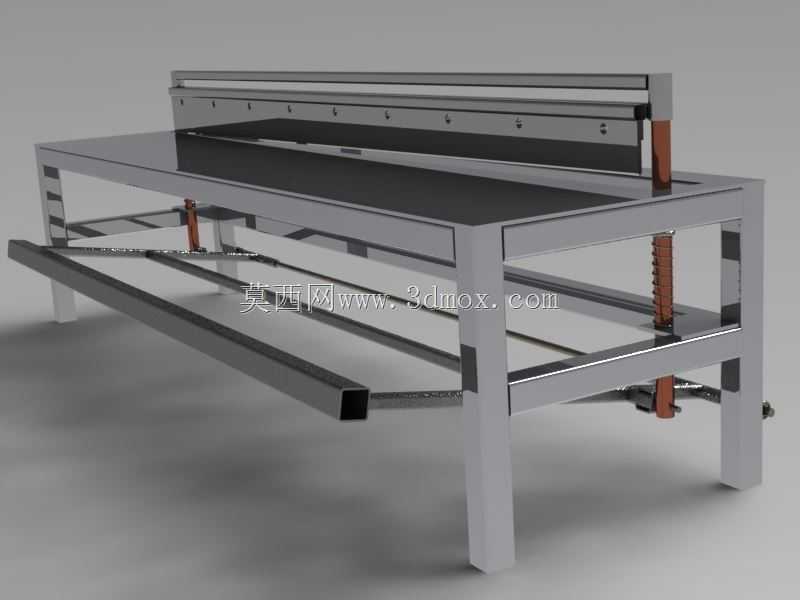

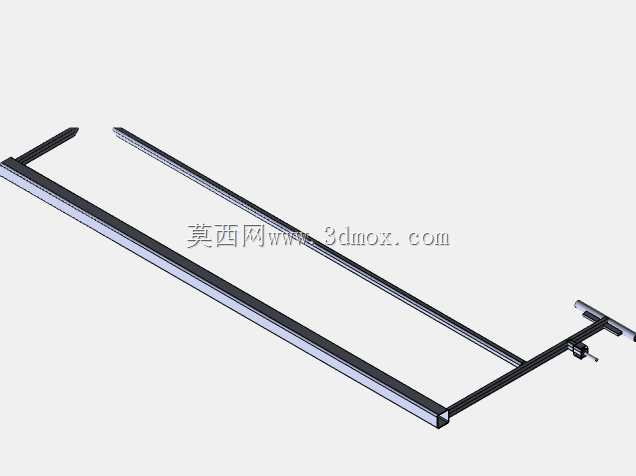

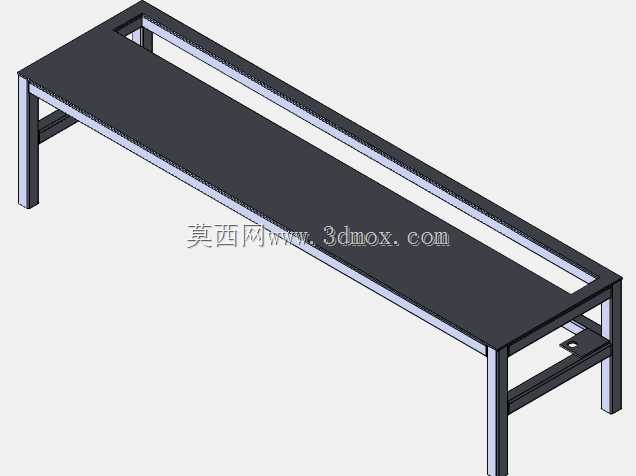

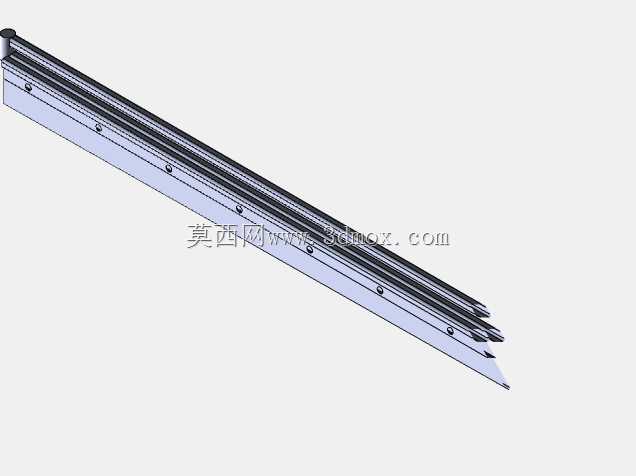

这款脚踏式裁剪设备主要面向小型钣金加工门店、广告标识制作工坊、通风管道加工现场以及五金维修作业场景，针对厚度1.5mm以内的冷轧钢板、镀锌薄板、铝板等常规金属板材的定长裁切需求设计，无需接入电源或气源，依靠操作人员脚踏施力即可完成裁切动作，尤其适合无供电配套的临时作业场地、小规模加工点位使用，能够替代手工铁皮剪的低效作业模式，大幅降低薄板裁切的劳动强度，同时保证裁切切口的直线度与平整度，避免手工剪切带来的板材变形、切口毛刺过多的问题。设备整体采用框架式方管焊接结构作为主体承载基座，工作台面采用平整冷轧钢板加工而成，台面经过磨削处理保证平面度误差控制在合理范围内，能够为待裁切板材提供稳定的支撑基准，避免板材放置时出现翘曲偏移，影响裁切精度。上刀架采用整体式长条形钢结构设计，刀刃沿工作台长度方向通长布置，配合下刀座的固定刀刃形成连续剪切副，刀刃采用高碳钢材质经淬火处理，具备足够的硬度与耐磨性，长期使用后也可通过修磨刀刃恢复裁切性能。驱动结构采用脚踏杠杆联动机构配合复位弹簧设计，操作人员踩下脚踏踏板时，杠杆结构将脚踏力放大后传递至上刀架，带动上刀架沿垂直导向结构下行完成剪切动作，松开踏板后复位弹簧带动上刀架自动回位，准备下一次裁切作业，导向结构采用双侧垂直导柱设计，能够保证上刀架下行过程中无横向偏移，保证上下刀刃的间隙均匀，避免出现卡刀、啃刀的问题。设备的安装边界充分考虑小型加工场地的空间限制，整体长度适配常规1.2米标准幅面板材的裁切需求，宽度控制在单人操作的合理范围内，高度按照成年人站立操作的人机工程学尺寸设计，操作人员站立在设备脚踏侧即可完成板材定位、脚踏裁切、取料的全流程作业，无需额外配置安装基座，放置在平整水泥地面上即可稳定使用，设备底部预留有地脚固定孔位，若长期固定使用可通过膨胀螺栓与地面连接，进一步提升作业时的设备稳定性。设备的刀架后侧设置有可调节的定位挡板，能够根据裁切尺寸需求调整挡板位置，实现批量板材的定长裁切，无需每次裁切前重复测量划线，有效提升批量加工的作业效率，挡板采用锁紧螺栓固定，调整操作简便，定位精度能够满足常规薄板加工的尺寸公差要求。
