十二角浅型套筒连接配件结构设计

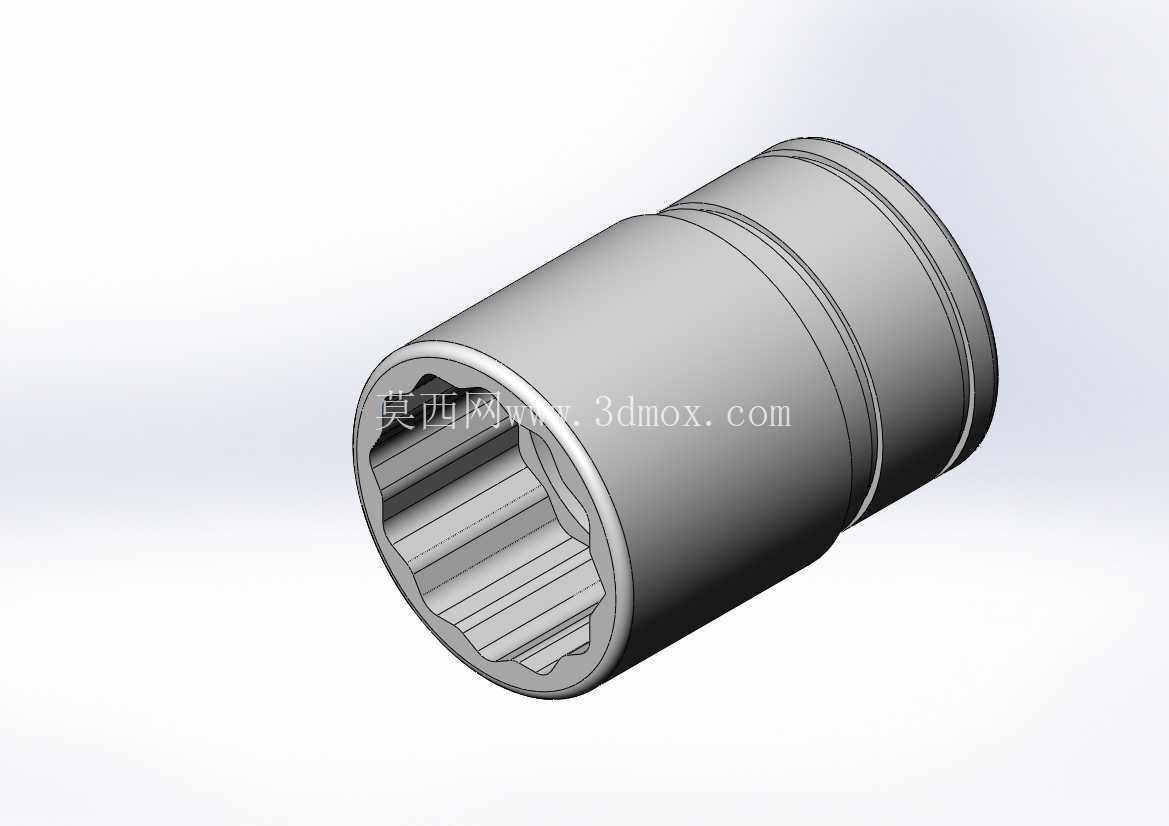

　　这款十二角浅型套筒配件，在装配工装、手动扭矩作业、产线返修工位中有着极高的出镜率，不同于深型套筒适配长螺栓穿出的作业场景，浅型结构专门针对操作空间局促、螺栓外露长度较短的装配点位设计，能在有限的操作空间内完成紧固件的扭矩施加，避免深筒结构带来的空间干涉问题。从结构设计逻辑来看，内孔采用十二角花键结构，相比传统六角套筒，其与螺栓头的啮合接触点增加了一倍，作业时每个啮合齿承受的剪切应力大幅降低，既可以减少套筒本身的齿面磨损，也能避免高强度螺栓棱角被拧圆的问题，尤其适配8.8级及以上强度等级的外六角紧固件作业，在频繁拆装的返修工位上，这种结构的套筒使用寿命比普通六角套筒高出40%左右。

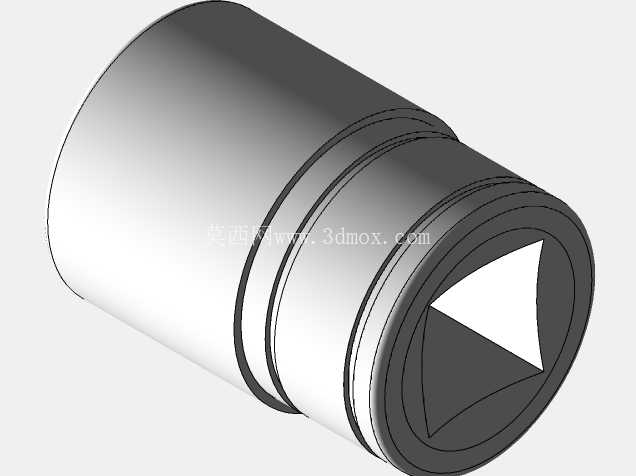

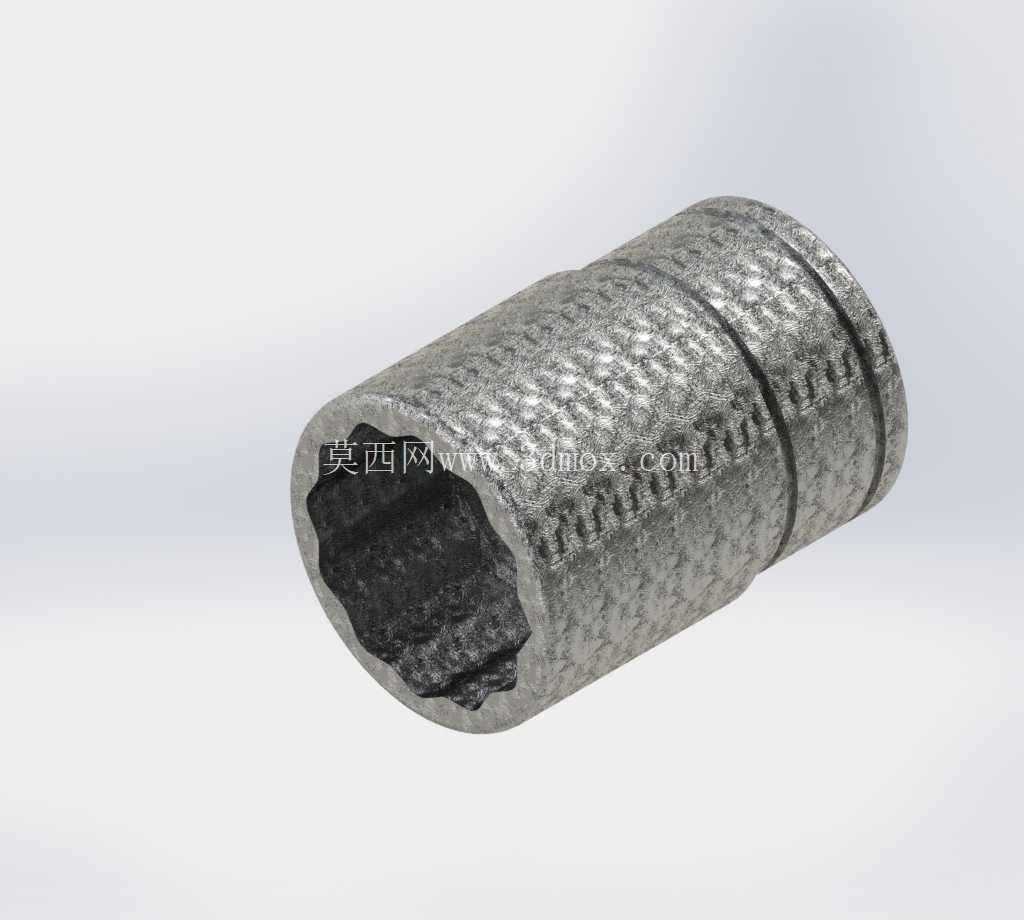

　　外圆表面采用滚花防滑结构设计，并非单纯为了外观质感，而是考虑到手动预拧螺栓的操作需求——在紧固件初步对位阶段，操作人员不需要借助扳手，直接用手指捏住套筒外圆转动即可完成螺纹的初始啮合，滚花纹路的深度控制在0.3mm左右，既保证足够的静摩擦力，又不会因为纹路过深硌手影响操作手感，同时滚花结构也能减少套筒表面的反光，在车间强光作业环境下不会因为反光晃眼影响对位精度。套筒两端的限位凸台结构，是设计中容易被忽略的细节，凸台高度控制在1.2mm，一方面可以在套筒插入扳手驱动头时起到轴向限位作用，避免作业过程中套筒从驱动端滑脱，另一方面凸台也能增强筒口的结构强度，当施加较大扭矩时，筒口位置不会因为应力集中出现胀口变形。从安装边界尺寸来看，这款3/8规格的套筒，内孔对边尺寸适配标准12pt规格的紧固件，外圆最大直径控制在比内孔外接圆大6mm的范围，保证在螺栓孔周围有凸台、沉孔的狭小空间内，套筒外壁不会和工件结构发生干涉，整体长度控制在浅型尺寸区间，相比同规格标准套筒缩短了近三分之一，专门适配发动机舱内部、模具装配缝隙、设备框架内侧等操作空间深度不足的点位。在实际选型应用中，这类浅型十二角套筒常搭配棘轮扳手、定扭扳手使用，在汽车总装线的底盘紧固件作业、模具装配的内六角螺栓锁紧、五金设备的售后返修场景中，能解决很多标准套筒无法伸入操作的痛点。

　　建模过程中，内孔十二角的齿形公差按照IT7级精度控制，保证和标准螺栓头的啮合间隙在合理范围，间隙过大会导致作业时齿面冲击磨损加快，间隙过小则会出现套筒套入困难的问题，尤其是在紧固件表面有防锈油、轻微锈蚀的工况下，合理的间隙设计能保证套筒顺畅套入。外圆圆度、两端面的平行度也做了对应公差约束，保证套筒和扳手驱动头配合时的同轴度，避免高速转动或者施加扭矩时出现偏摆，减少对螺栓头的侧向剪切力。筒壁厚度经过强度校核，按照额定扭矩1.5倍的安全系数设计，既不会因为壁厚过大增加整体尺寸影响狭小空间适配性，也不会因为壁厚不足导致大扭矩作业下筒身开裂。

　　表面的纹理处理除了防滑作用，也在建模时考虑了加工工艺的可行性，滚花结构采用直纹滚花工艺即可加工成型，不需要复杂的五轴加工工序，适合批量量产，两端的倒角结构按照0.5mm×45°设计，去除加工毛刺的同时，也能引导套筒快速套入螺栓头，减少对位时间。在产线作业的实际测试中，这类浅型套筒的作业效率比标准长度套筒在局促空间下高出近60%，不需要操作人员反复调整扳手角度，也不需要额外加工避让空间就能完成锁紧作业，对于结构紧凑的设备装配场景来说，这类配件的合理选型往往能解决很多装配工艺上的卡点，避免为了适配工具而修改工件结构，增加不必要的加工成本。
