轮式滑移转向小型装载作业设备结构设计

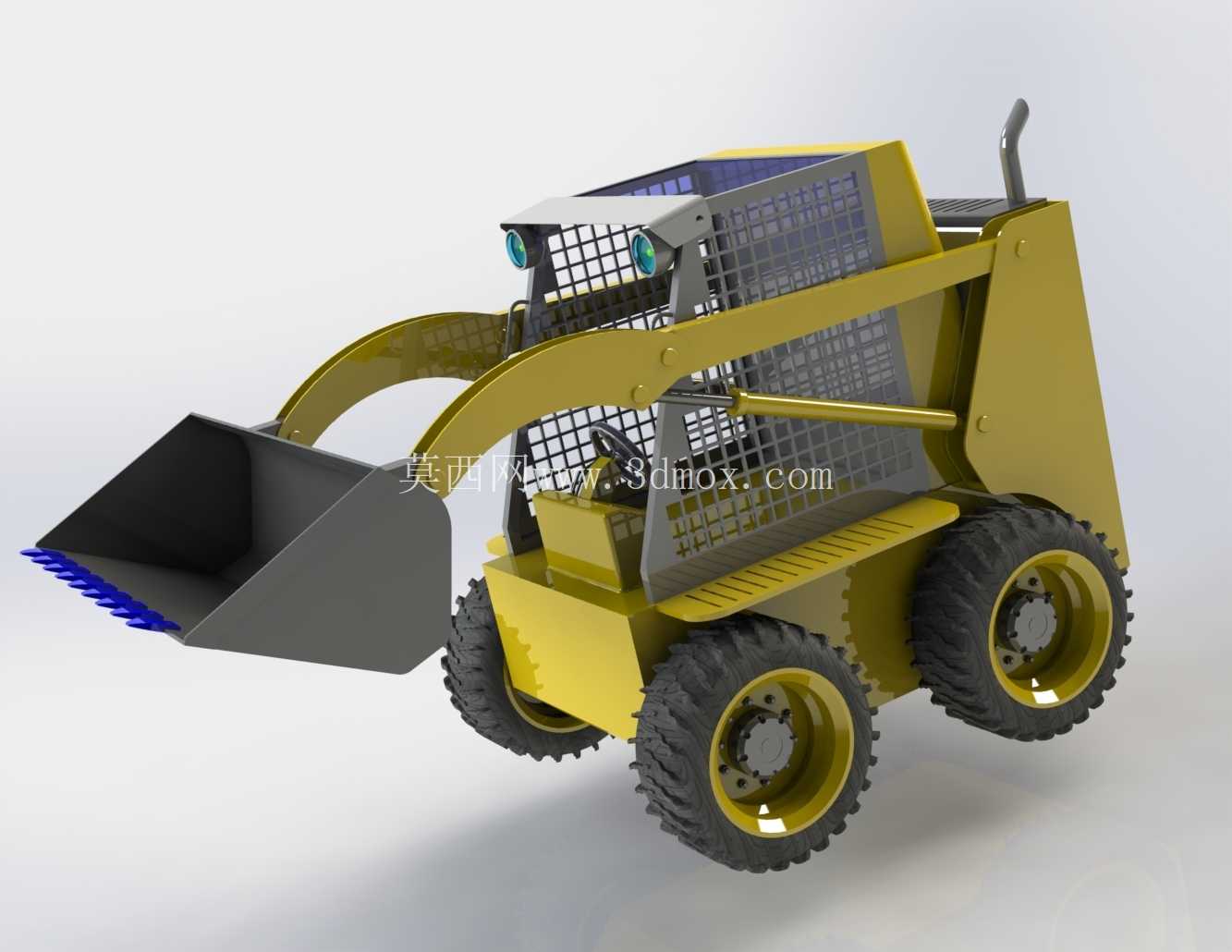

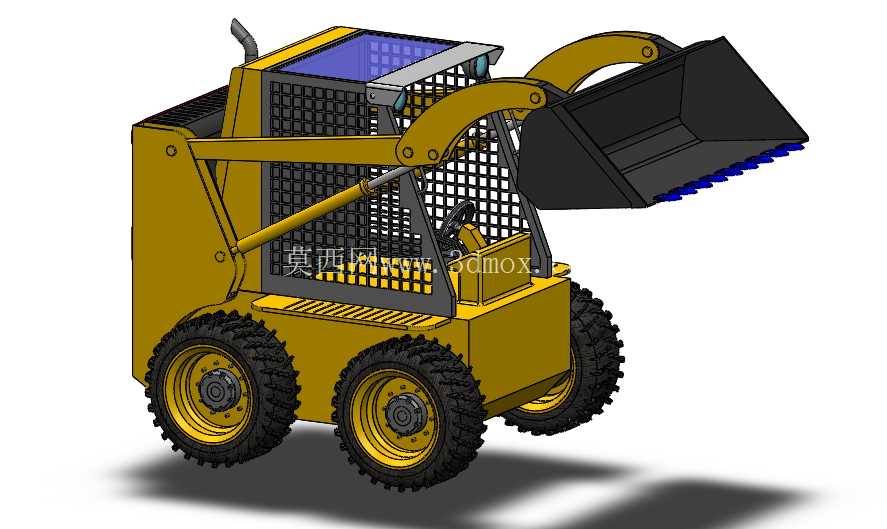

这款轮式滑移转向装载设备，核心适配狭小场地内的零散物料转运、铲装作业场景，在厂区内部废料清理、市政管线抢修现场土方倒运、仓储区域散料堆垛整理、农牧场垫料清运这类常规大中型装载机无法进入的作业场景中，能凭借极小的转弯半径完成灵活作业。设备采用四轮驱动的滑移转向结构，无需传统转向桥结构，通过左右两侧车轮的转速差实现转向，整机转向半径可控制在自身长度范围内，在宽度不足两米的狭窄通道内也能完成原地转向调头，适配空间受限的作业环境。

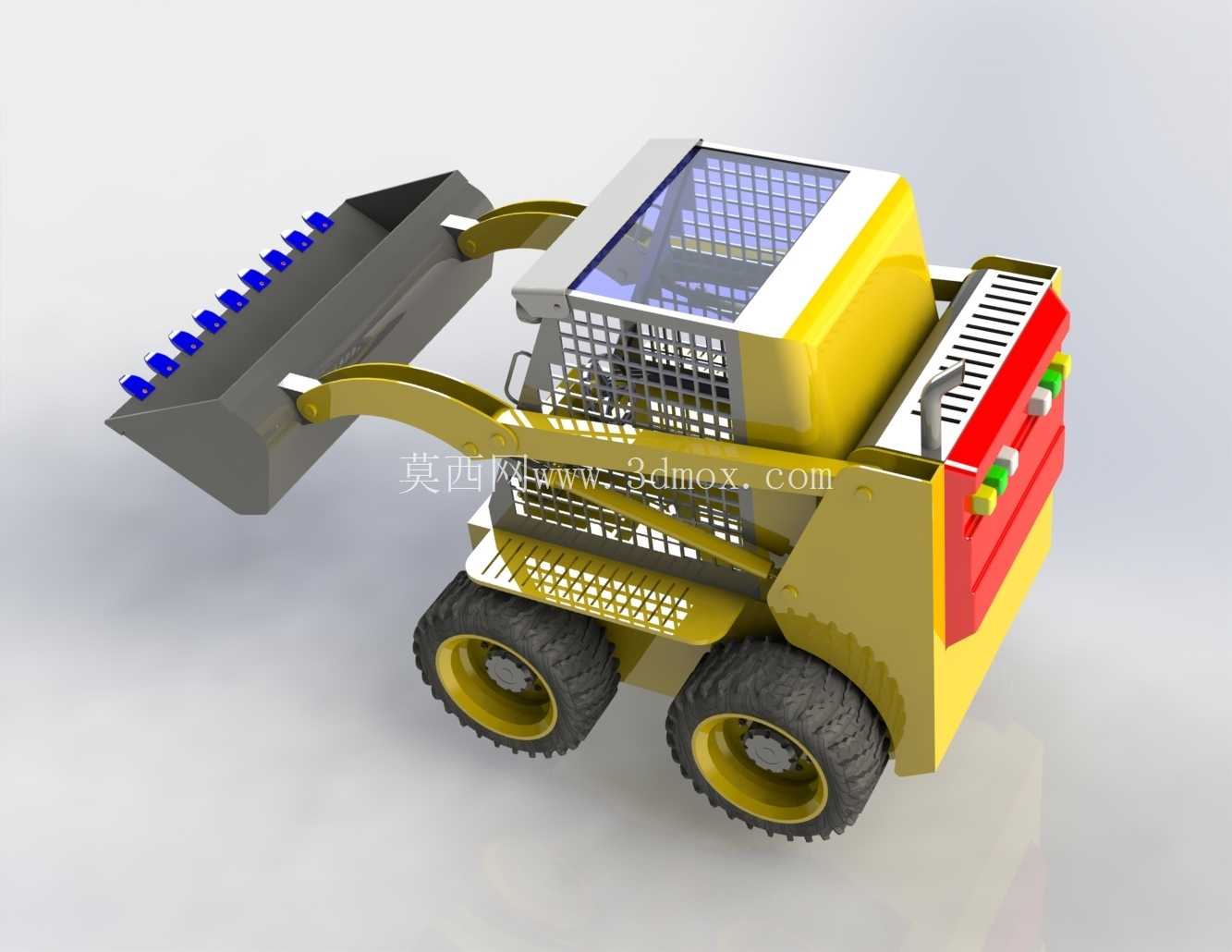

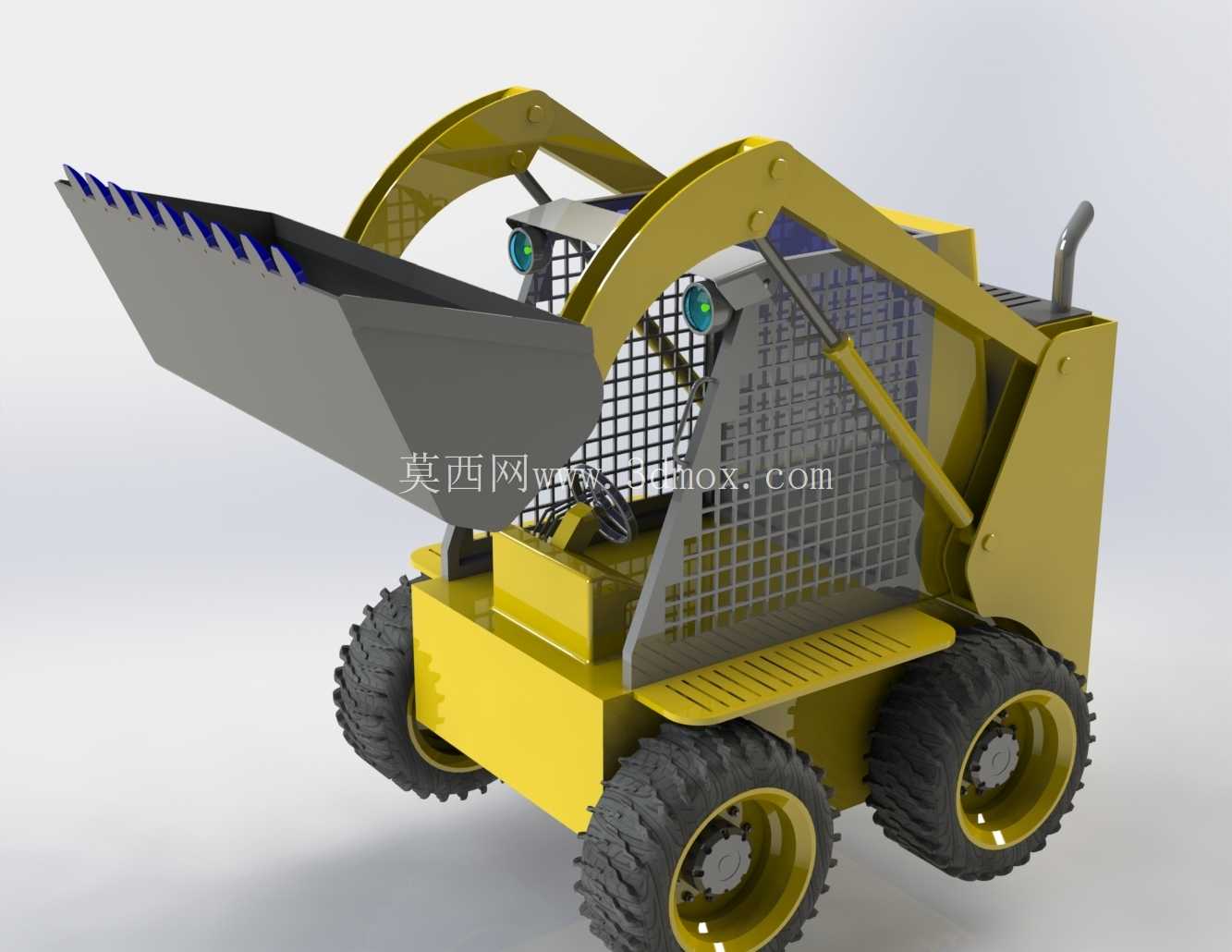

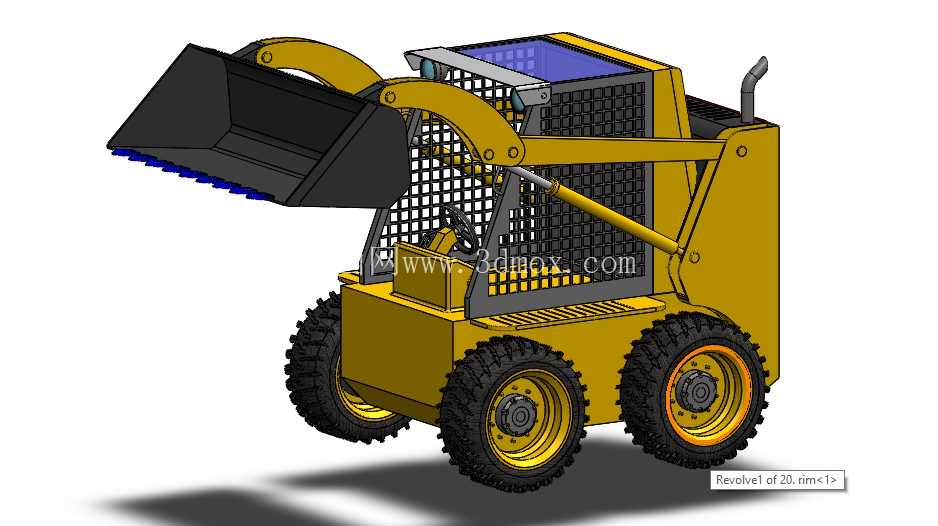

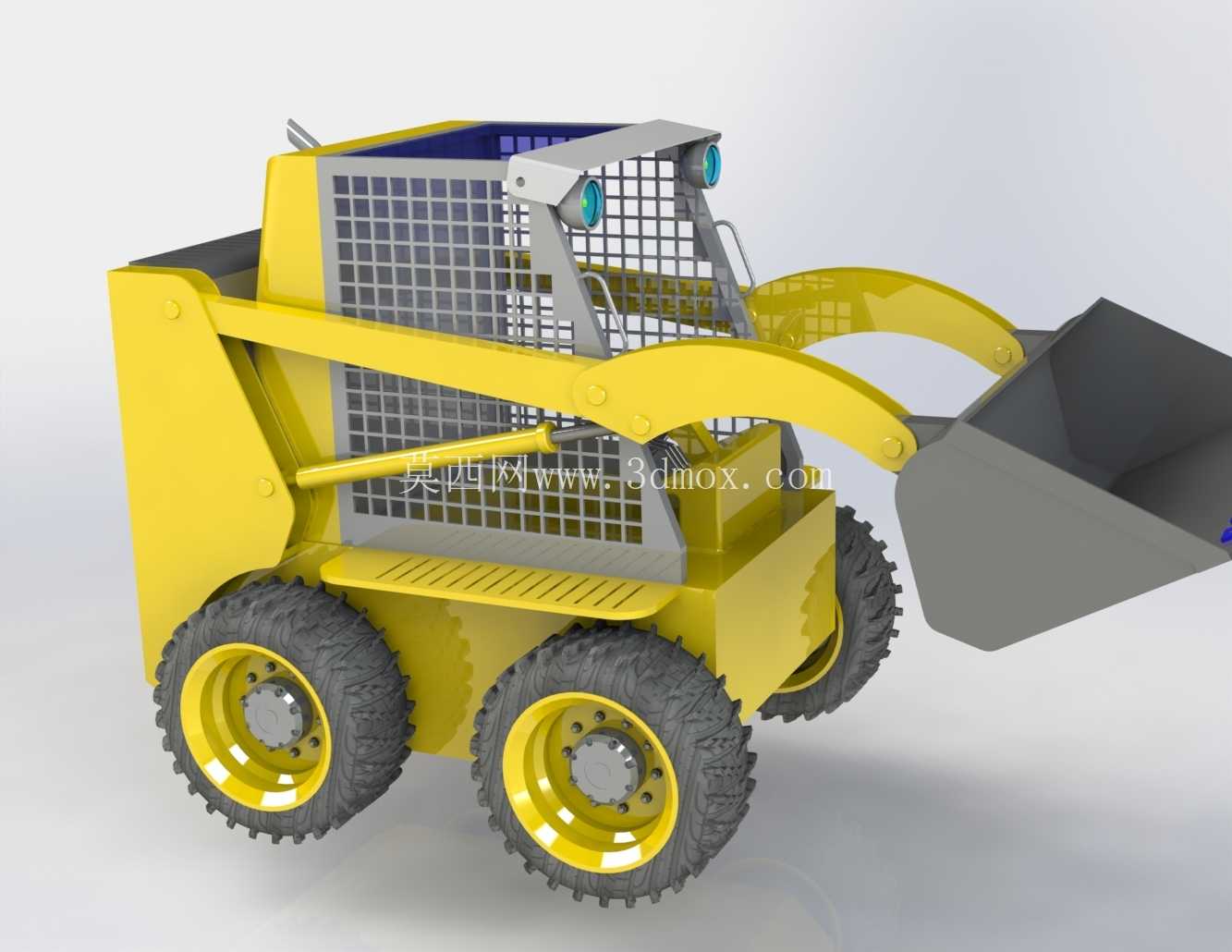

从结构设计逻辑来看，整机采用后置动力舱、中置驾驶防护区、前置工作装置的布局，动力输出直接传递至两侧轮边，传动路径短，动力损耗低。工作装置采用双动臂平行举升结构，铲斗连接端采用快换接口设计，可根据作业需求快速更换破碎锤、货叉、扫路刷、抱夹等不同属具，拓展设备的作业覆盖范围。动臂举升液压缸采用对称布置，举升过程中动臂受力均匀，偏载工况下的结构形变量控制在合理范围内，铲斗收斗角度在举升全程保持稳定，避免举升过程中物料洒落。

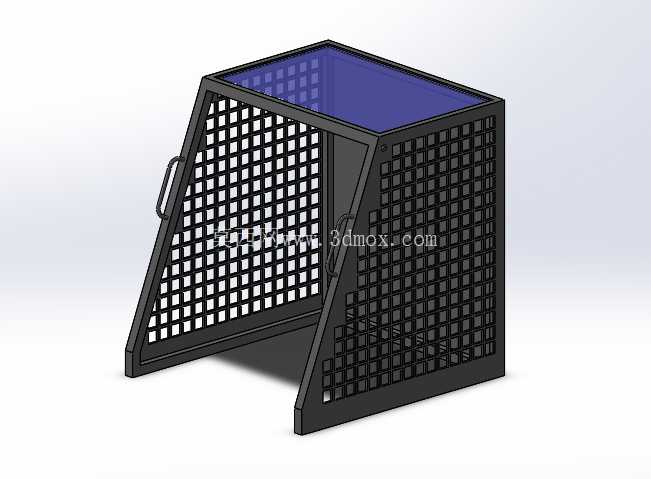

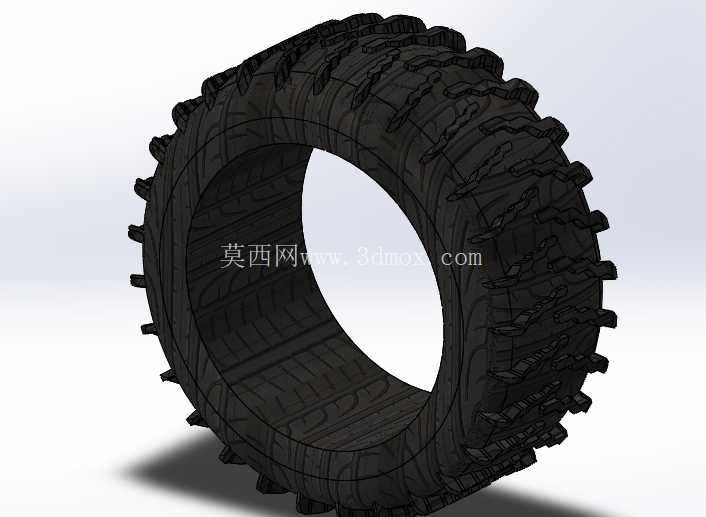

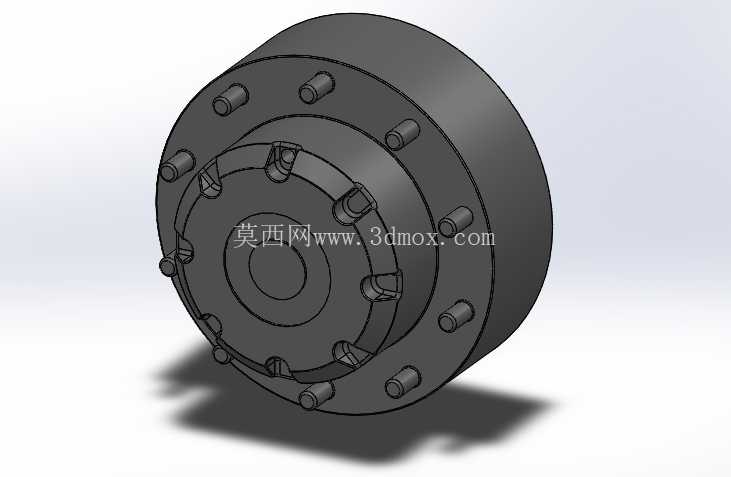

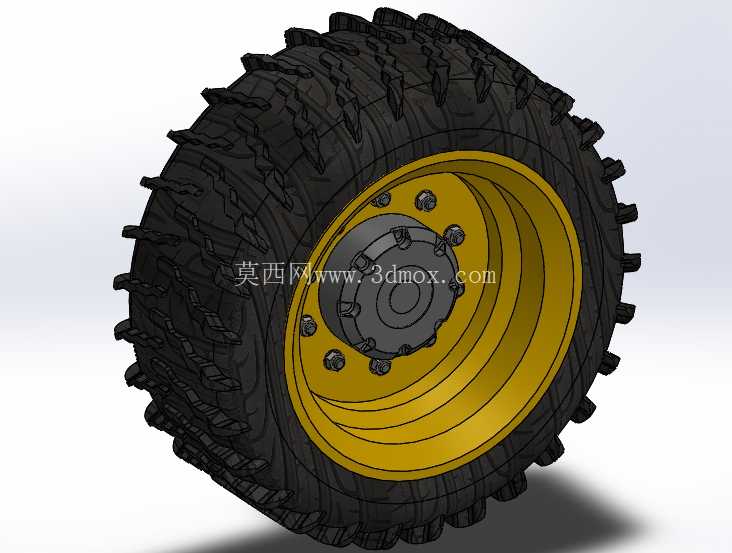

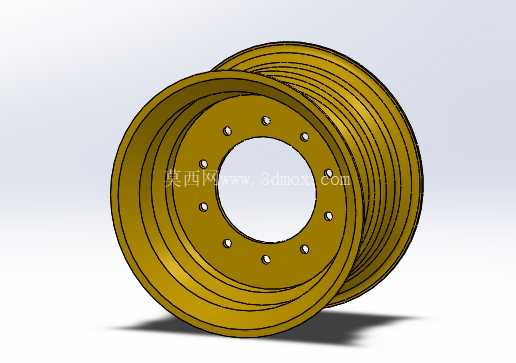

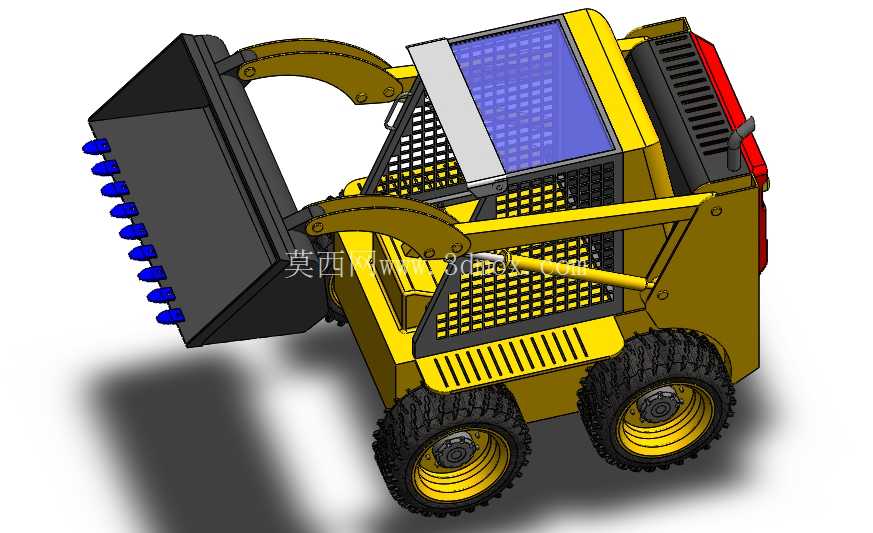

驾驶区域采用格栅式防护结构，既保证操作人员的作业视野，又能防止作业过程中飞溅的碎石、物料撞击操作人员，防护格栅采用矩形钢管焊接成型，网格间距兼顾防护强度与视野通透性，操作人员在坐姿状态下可清晰观察铲斗刃口与作业面的相对位置，降低对位操作难度。行走轮采用大花纹深沟槽的工程轮胎，胎面橡胶配方适配非硬化路面的抓地需求，在泥泞、碎石、松软沙土路面都能提供足够的附着力，轮辋采用加厚钢板冲压成型，与轮毂连接采用多螺栓均布固定，承受冲击载荷时的连接可靠性更强。

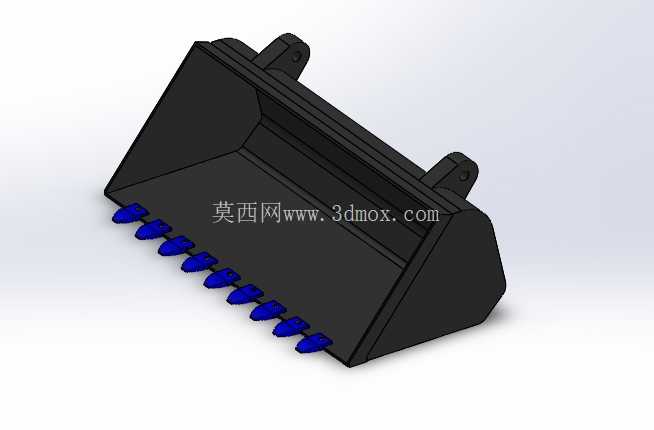

铲斗部分采用耐磨钢板焊接成型，刃口处做加厚处理，可根据磨损情况单独更换刃口板，降低后期维护成本。铲斗与动臂的连接销轴采用黄油嘴润滑设计，定期注脂即可降低铰接部位的磨损，延长铰接结构的使用寿命。整机的液压管路沿动臂内侧布置，通过管卡固定，避免作业过程中管路与外部障碍物发生刮蹭，管路弯曲半径符合液压系统设计规范，减少管路弯折带来的通流阻力与疲劳损伤。

从安装边界尺寸来看，整机长度控制在不含属具时两米五以内，含标准铲斗时总长不超三米，宽度控制在一米二至一米五区间，高度在动臂落下时不超两米，可直接通过常规民用建筑的单元门、厂区标准通道门，也可搭载在普通货运轻卡的货厢内完成转场运输，无需额外的大型运输车辆配套。设备的离地间隙控制在两百毫米左右，可越过作业场地内常见的砖块、土堆、小型管线凸起等障碍，不会出现底盘刮蹭卡滞的情况。

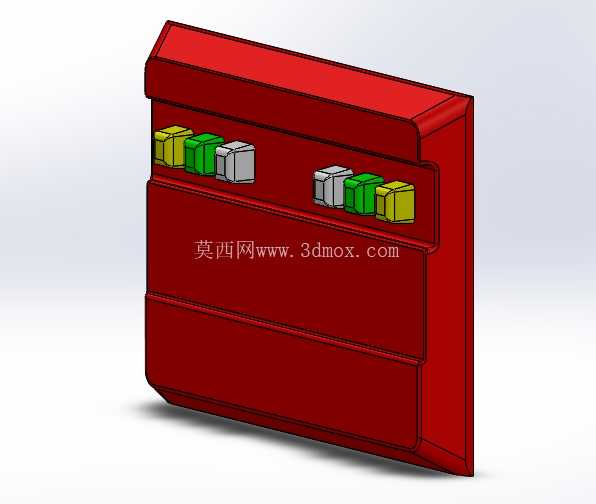

在实际作业过程中，该设备的额定载荷适配五百至八百公斤区间的散料铲装需求，举升高度可满足普通货运车辆货厢高度的卸料需求，卸料时铲斗的倾翻角度足够保证粘性物料也能顺利卸出，不会在斗内残留过多。设备的维护保养点均布置在易触及的位置，打开后部动力舱舱门即可完成滤芯更换、油液检查、皮带张紧度调整等日常维护操作，无需拆解过多外围结构，降低日常维护的时间成本。

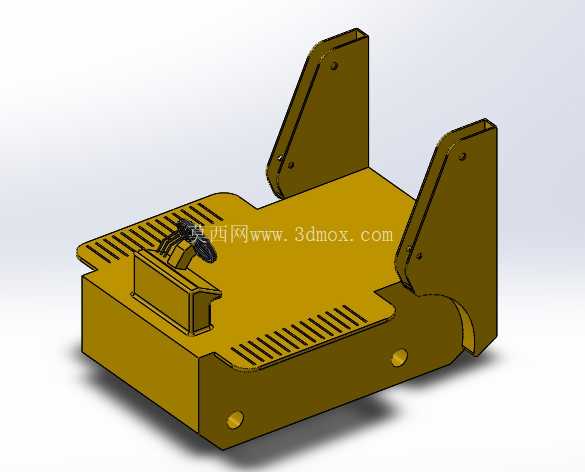

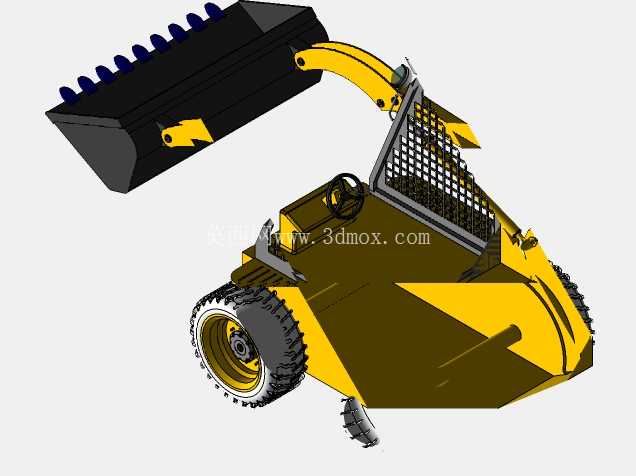

结构建模过程中，所有铰接部位的配合间隙都按照实际工程装配公差设置，动臂与车架的连接点、液压缸与结构件的连接点都保留了实际的销轴安装空间，轮胎与轮罩、车架之间的间隙预留了足够的跳动量，模拟作业过程中轮胎受冲击上下跳动时不会与周边结构发生干涉。防护结构的安装位置与驾驶区的操作空间做了匹配，操作人员手脚操作的区域没有结构件凸起干涉，操作手柄、踏板的布置位置符合常规工程机械的人机工程学要求，长时间作业的操作疲劳度更低。液压油箱、燃油箱的布置充分考虑了重心平衡，在满油、空载、满载不同工况下，整机重心始终保持在四轮支撑的中心区域，不会出现坡地作业倾翻的风险，爬坡度满足常规作业场地的坡度通行需求。
