可调式管路夹持定位工装结构设计

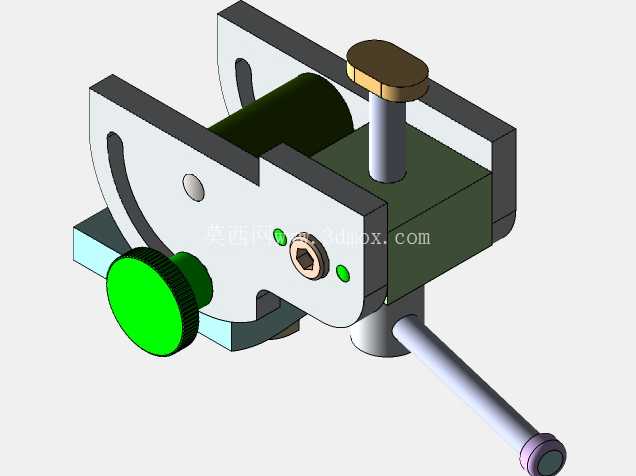

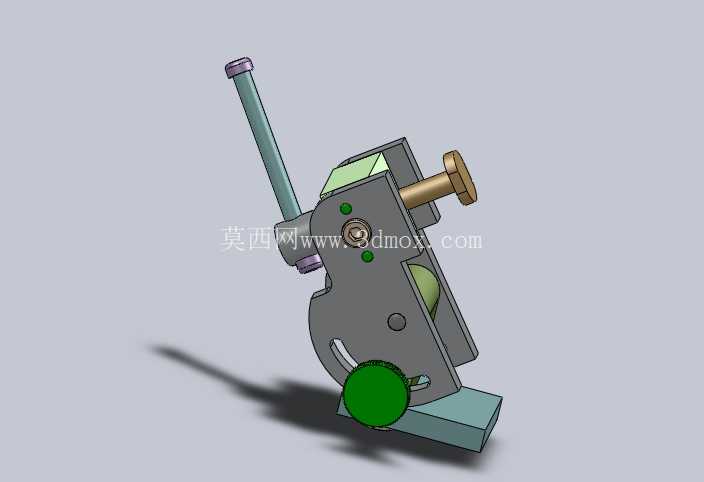

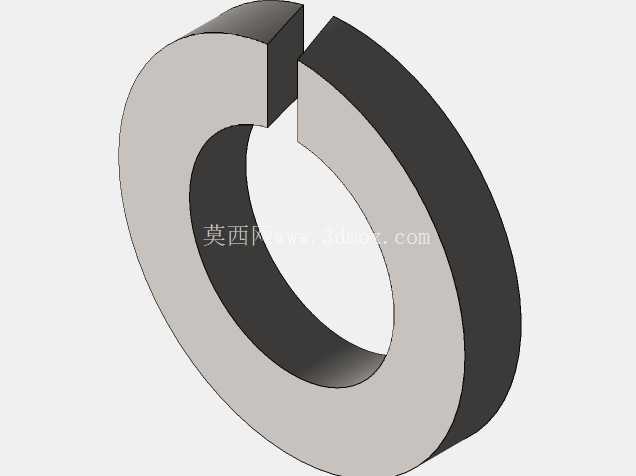

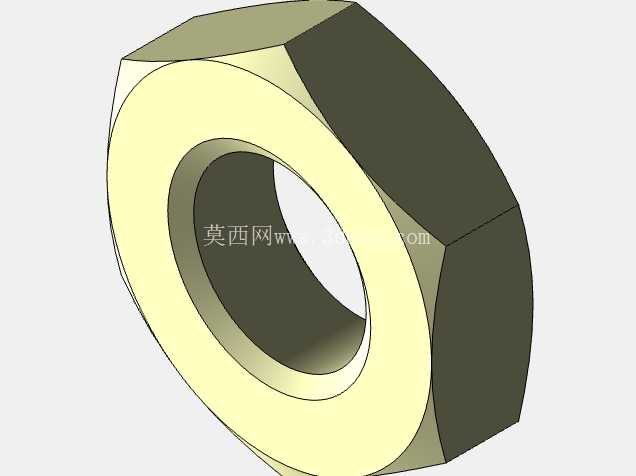

这套可调式夹持定位构件，主要面向工业现场管路铺设、小型工件装夹定位场景设计，在液压管路布设、气动回路装配、小型零部件检测定位工位都能适配使用。从结构布局来看，构件主体采用L型支撑基座作为承载基础，基座底部预留平整安装面，可通过螺栓直接固定在工作台面或者设备机架上，安装面的孔位按照通用工装的孔距标准设置，不需要额外加工转接板就能完成固定，安装边界预留了足够的扳手操作空间，现场装配时不会出现工具干涉的问题。

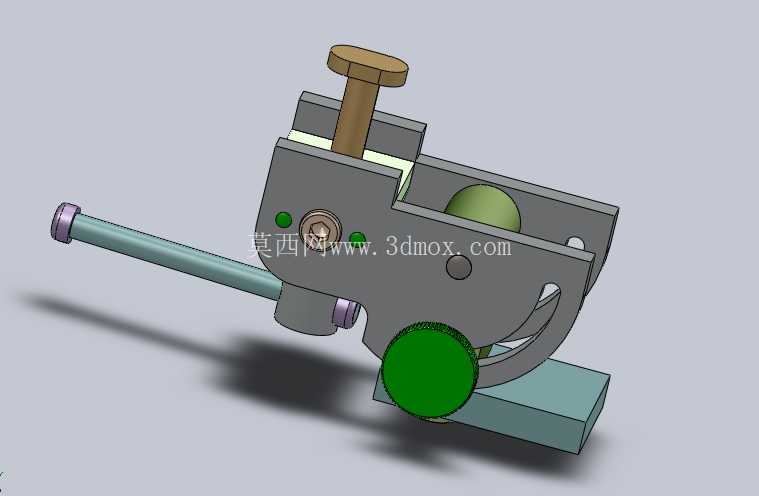

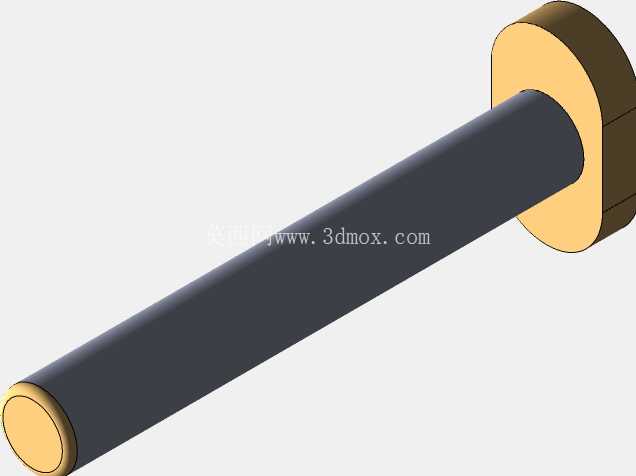

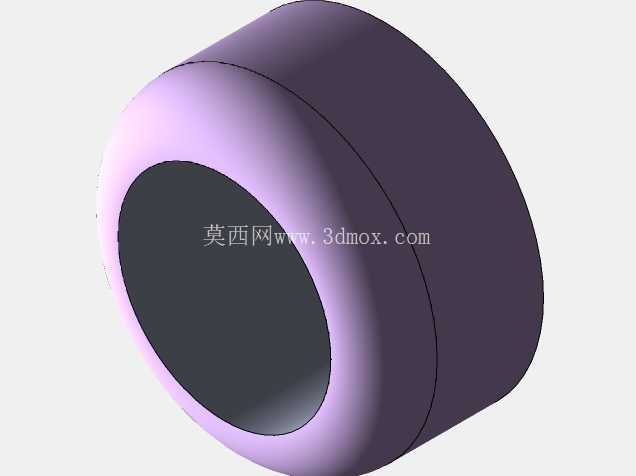

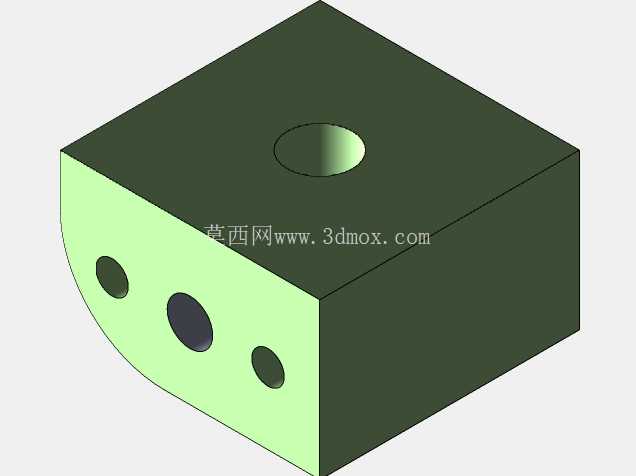

核心夹紧模块采用侧推式螺杆配合弧形压块的结构，顶部的T型手轮和传动螺杆直连，转动手轮时螺杆带动前端的弧形压块做直线进给，压块的内弧面和下方的支撑弧面配合，能够适配圆形截面的管材、棒料装夹，弧面做了防滑纹理处理，夹紧后工件不会出现周向转动或者轴向窜动。侧面伸出的长导向杆穿过主体支架的导向孔，给压块进给提供直线导向，避免螺杆受径向力出现弯曲变形，导向杆两端都做了限位轴肩，压块进给至最大行程时也不会从导向孔中脱出，提升了机构使用的可靠性。

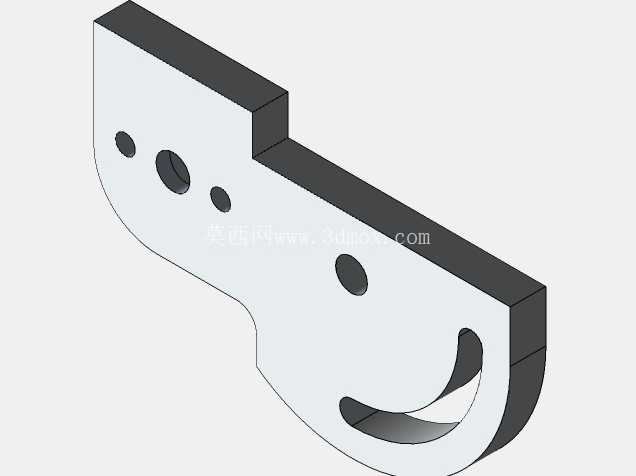

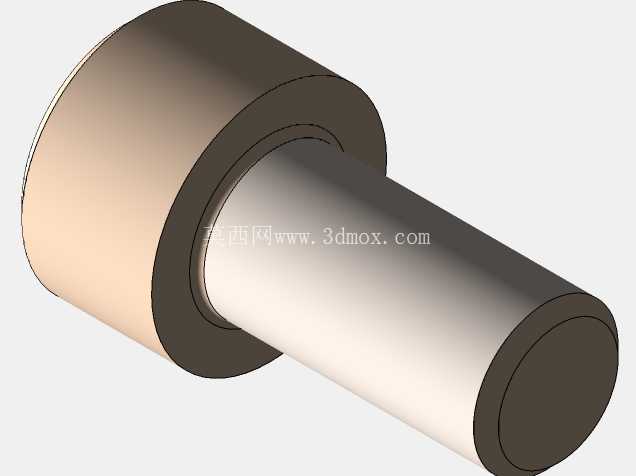

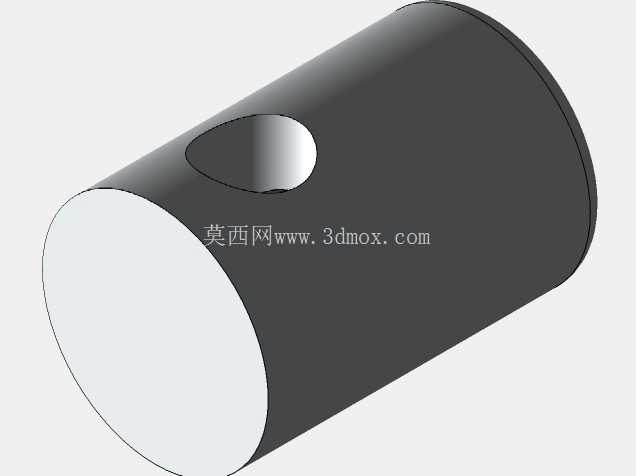

构件下方设置了可转动的调节支座，支座和主体支架之间通过铰接轴连接，松开侧面的锁紧旋钮后，主体部分可以绕铰接轴在一定角度范围内转动，调整到需要的倾斜角度后拧紧旋钮就能完成角度锁定，能够适配不同安装角度的管路定位需求，不需要额外加装角度转接块。角度调节的刻度直接蚀刻在支架侧面，现场调整时可以直接读取角度数值，不需要额外用量具校准，能有效缩短现场安装调试的时间。

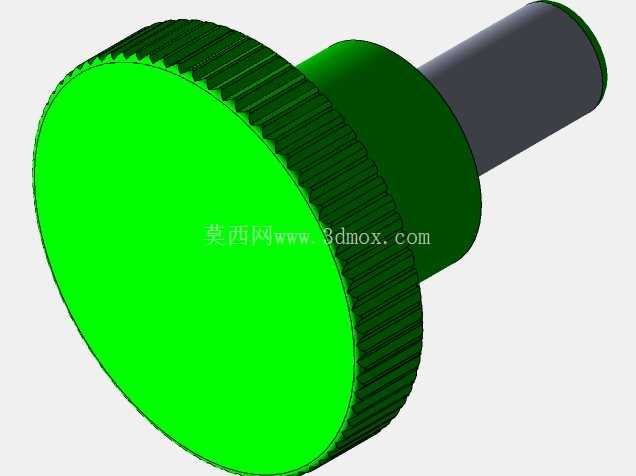

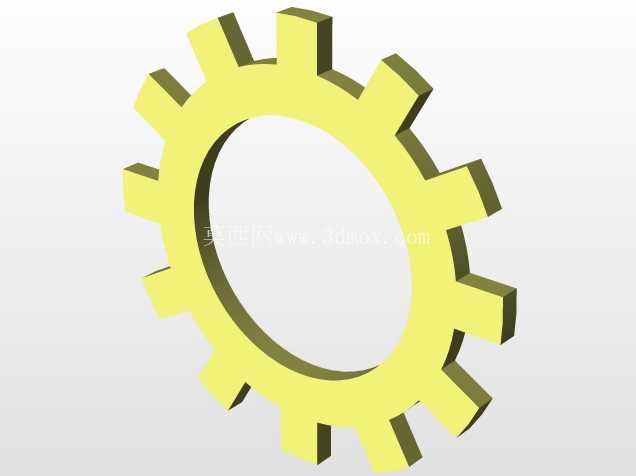

在细节设计上，所有活动配合面都预留了合理的配合间隙，螺杆和螺纹孔之间采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的传动效率更高，耐磨性能更好，长期反复夹紧松开也不会出现螺纹滑牙的问题。铰接位置的锁紧旋钮采用滚花设计，现场操作人员不需要借助扳手，徒手就能完成锁紧操作，小批量多工位切换时使用效率更高。构件上的所有外露棱边都做了倒角处理，避免装配调整时划伤操作人员，也能去除加工过程中产生的毛刺，提升零件的表面质量。

从尺寸边界来看，整套构件的横向伸出长度控制在合理范围内，安装后不会占用过多的工作台空间，夹紧行程覆盖了常用小直径管路、棒料的尺寸范围，对于超出常规直径的工件，只需要更换对应弧度的压块就能适配，不需要改动主体结构，具备一定的通用适配能力。在实际使用场景中，这类夹持构件既可以单独作为小型工装使用，也可以多个组合使用，完成长管路的多点定位支撑，在设备维修、管路改装、小批量零件加工工位都能发挥作用，结构上没有采用复杂的非标零件，大部分构件都可以采用常规的机加工工艺制作，加工成本低，后期维护更换零件也很方便。
