曲柄类零件轮廓切割铸造模具结构

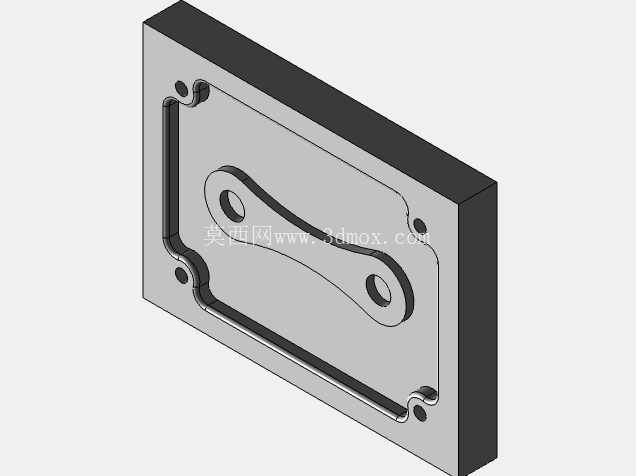

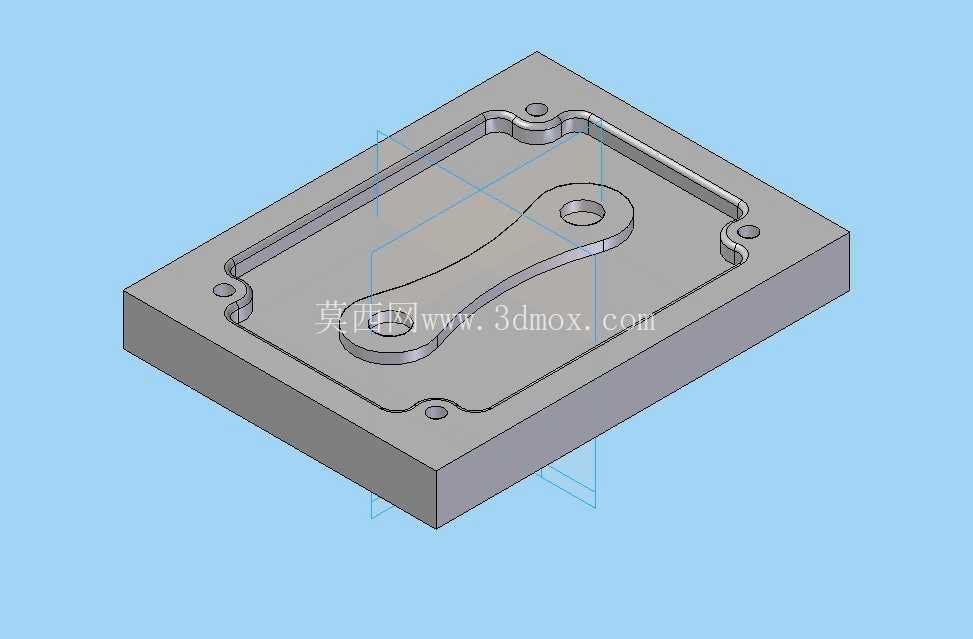

　　这套模具针对小型曲柄类五金零件的轮廓切割成型工序开发，适配中小批量铸造生产场景，常见于通用五金配件、小型传动连接件的毛坯成型环节，可直接安装在常规模架上配合铸造设备完成充型、冷却后的轮廓初成型，减少后续机加工的切削余量，提升毛坯成型精度。从结构设计来看，模具采用整体式凹模基体，型腔轮廓完全复刻目标曲柄零件的外形边界，型腔边缘做了均匀的拔模斜度处理，避免开模时拉伤铸件表面，四个角位设置的定位凸台与对应模架的定位槽精准配合，合模时可保证上下模的同轴度误差控制在0.02mm以内，防止出现错模导致的铸件壁厚不均问题。型腔内部的曲面过渡全部采用圆角衔接，最小圆角半径设置为1.5mm，既避免铸造充型时金属液在尖角处产生涡流卷气，也能减少模具使用过程中应力集中导致的开裂风险，提升模具的使用寿命。模具的安装边界充分考虑了现有通用模架的适配性，基体外形为规整矩形，厚度方向预留了足够的冷却水道布设空间，可根据生产需求在基体侧面钻孔布设循环冷却通路，控制铸件冷却速度，避免铸件出现缩松、变形等缺陷。

　　在功能设计上，这套模具重点解决了曲柄类异形轮廓零件毛坯成型时的轮廓精度问题，传统自由铸造得到的毛坯轮廓余量不均，后续铣削轮廓需要多次装夹找正，加工效率低且材料浪费严重，通过这套带精准轮廓型腔的铸造模成型后的毛坯，轮廓余量可均匀控制在1.2-1.5mm之间，后续机加工只需一次装夹即可完成轮廓精修，单零件加工时间可缩短30%左右，材料利用率提升近25%。设计过程中针对曲柄两端的安装孔位，在型腔对应位置设置了一体成型的型芯凸台，铸件成型后可直接得到孔位的初坯，减少后续钻孔工序的找正时间，型芯凸台与基体采用过盈配合装配，磨损后可单独更换，无需整体报废模具，降低生产维护成本。

　　模具的分型面设置在零件轮廓的最大截面处，分型面做了0.05mm的研合精度处理，合模后无明显缝隙，可有效避免铸造时出现飞边毛刺，减少后续去毛刺的人工工作量。从实际使用场景来看，这套模具适配常用的有色合金铸造工艺，包括铝合金、锌合金的低压铸造、重力铸造场景，可直接替换同规格模架上的原有成型模芯，无需对模架进行额外改造，适配性较强。模具基体材料选用常用的热作模具钢，型腔表面做了氮化处理，表面硬度可达HRC48-52，可承受反复的金属液冲刷与冷热交变应力，正常生产维护条件下可完成上万模次的成型作业。

　　在尺寸设计上，型腔的尺寸链计算充分考虑了金属液冷却后的收缩率，针对常用铝合金材料设置了0.8%的收缩补偿量，保证成型后的铸件冷却后尺寸落在公差带范围内，无需反复修模调整。模具侧边预留的撬模槽位置符合通用工装的操作习惯，开模时可使用标准撬杠平稳分开上下模，避免硬撬损伤型腔表面。整体结构没有冗余的复杂设计，所有加工特征都可通过常规的数控铣、磨削工序完成，加工难度低，制造成本可控，适合中小五金加工厂的曲柄类零件批量生产使用，也可作为同类异形轮廓零件铸造模设计的参考结构，针对不同尺寸的同类型零件，只需调整型腔轮廓尺寸与定位孔位间距，即可快速衍生出适配不同规格产品的模具结构。
