汽车悬架用阶梯式橡胶衬套结构设计

在商用车与乘用车辆的底盘悬架系统、副车架连接点位、控制臂铰接位置，橡胶衬套是承担柔性连接、震动隔离、位移补偿的核心弹性元件，区别于刚性金属铰接结构，这类橡胶衬套能够在传递底盘载荷的同时，过滤路面传导的高频颠簸震动，避免金属部件硬接触产生的冲击异响，同时允许连接部件之间存在小角度的摆动与微量轴向、径向位移，适配车辆行驶过程中悬架跳动带来的位置偏差，减少连接点位的应力集中问题。

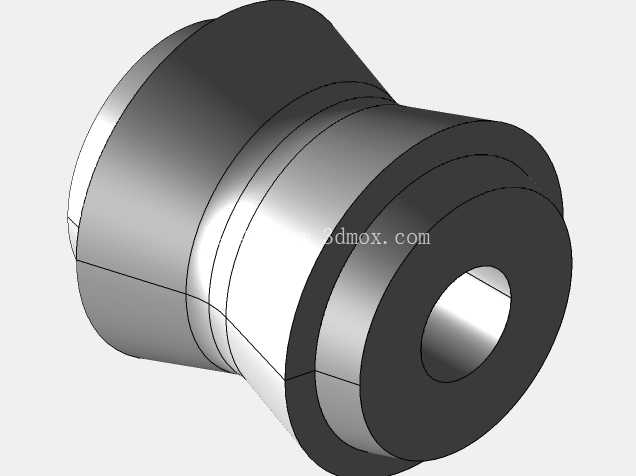

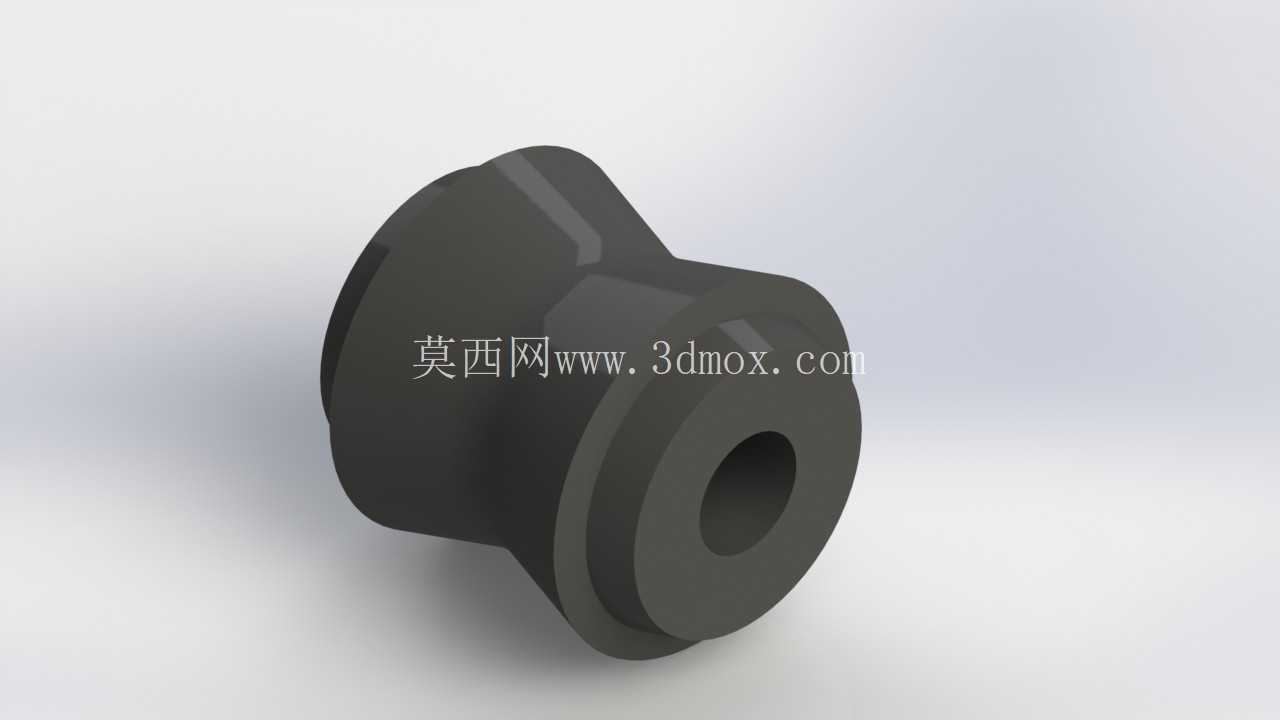

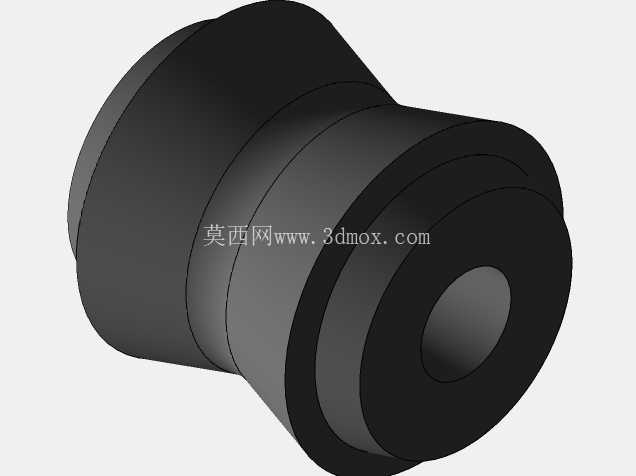

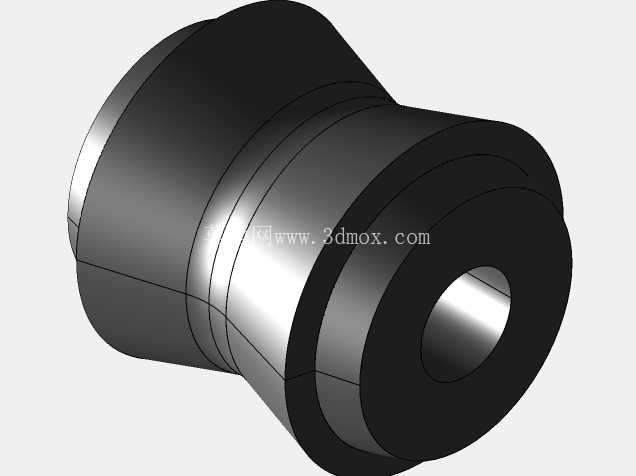

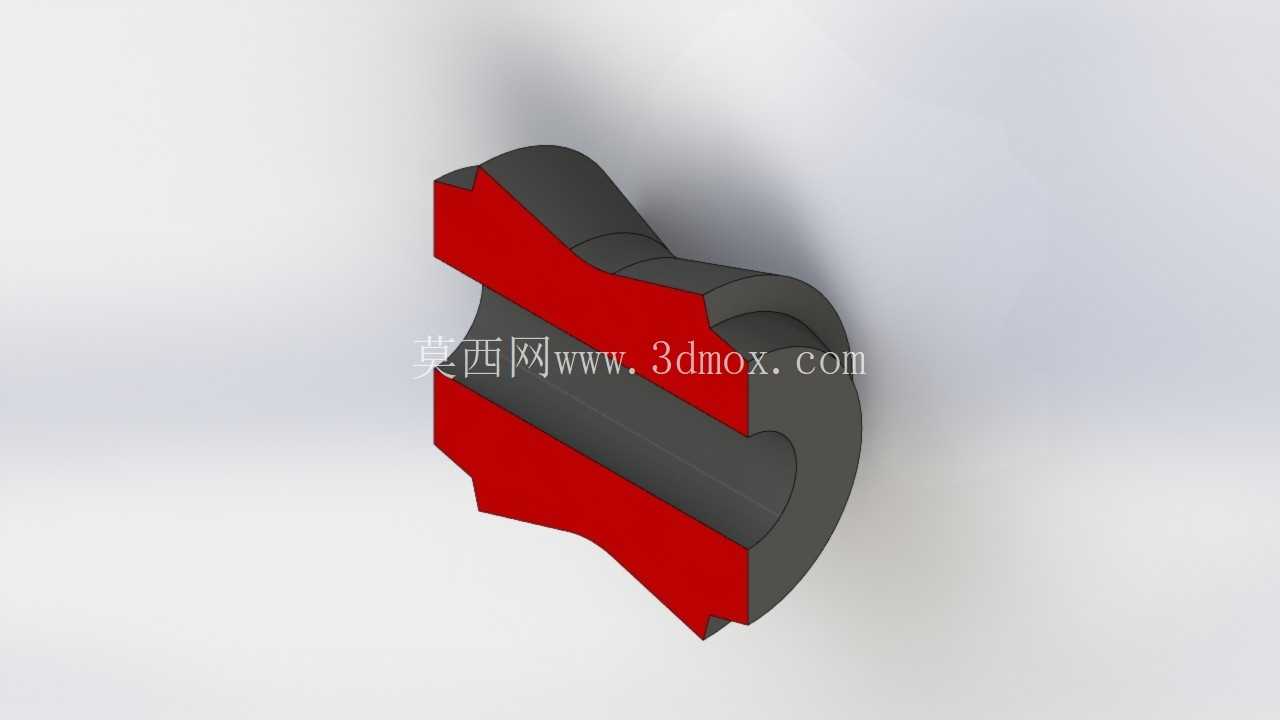

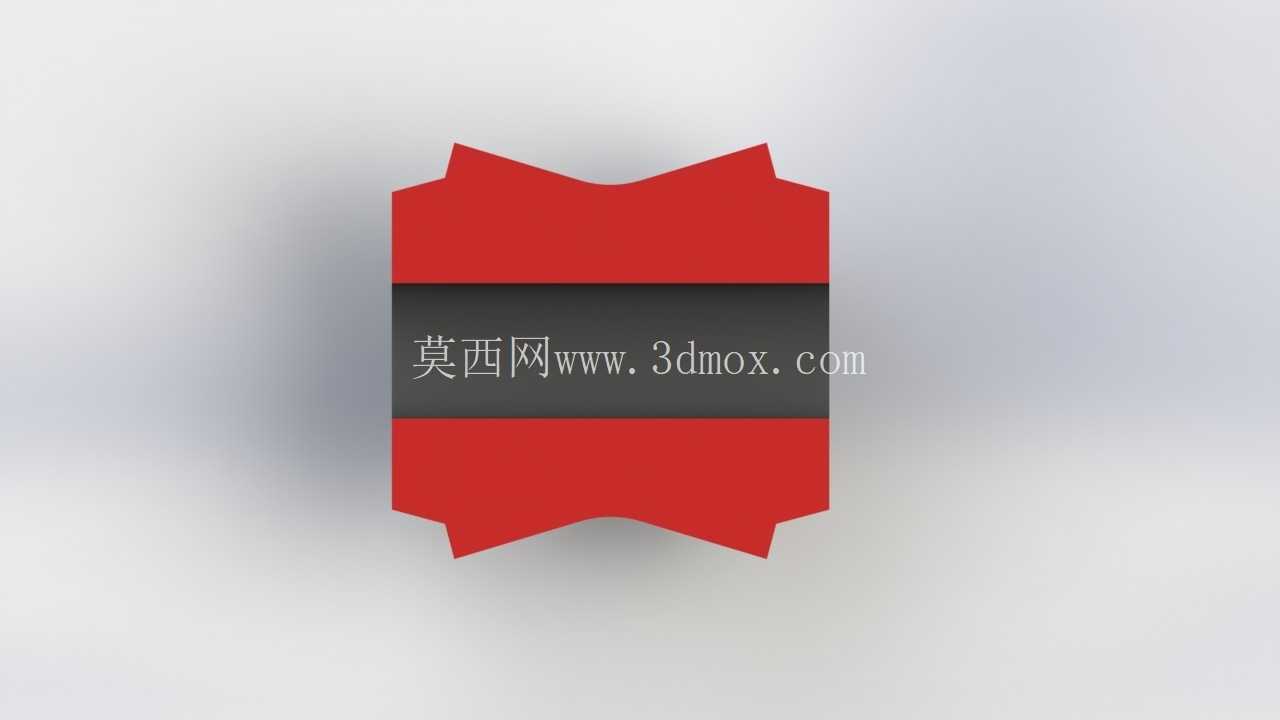

本次设计的阶梯轴式橡胶衬套，整体采用同轴变径的阶梯外形结构，中心设置贯通式安装通孔，用于穿装固定螺栓与连接基座配合，外轮廓的多段阶梯结构并非单纯的造型设计，每一段轴径的尺寸都对应不同安装位的配合公差：大直径端作为轴向限位端面，安装时抵靠在连接支架的定位台阶上，限制衬套压装后的轴向窜动，中间段的轴径与支架安装孔保持过盈配合，保证衬套压入后不会随载荷作用出现转动或脱出，小直径端则预留了安装导向段，压装作业时能够快速对准安装孔位，减少压装过程中的橡胶剪切损伤。

从功能特性来看，该衬套采用整体式橡胶硫化结构，区别于金属骨架复合衬套，纯橡胶一体结构的径向刚度与轴向刚度呈现非线性特性：小载荷工况下刚度较低，能够有效过滤路面细碎震动，提升驾乘舒适性；当承受大冲击载荷时，橡胶被挤压至接触安装孔壁后刚度快速上升，能够承担较大的冲击载荷，避免连接点位出现过量位移导致的部件干涉。设计过程中需要重点匹配不同方向的刚度参数，径向刚度需要满足承载要求，避免车辆过弯时侧倾过大，扭转刚度则需要控制在合理区间，保证悬架摆动时的柔顺性，避免转向回正力矩异常。

安装边界方面，该衬套的中心通孔直径适配常用的底盘固定螺栓规格，压装时需要控制压入速度与压装力，避免橡胶件出现撕裂、偏斜问题，安装完成后衬套两端面需要与支架端面保持平行，螺栓紧固力矩需要符合对应车型的装配要求，避免过压导致橡胶预变形过大，提前出现疲劳开裂问题。在实际使用场景中，这类衬套除了应用在汽车悬架系统，也可用于工程机械驾驶室悬置、工业设备减震连接点位，替代刚性连接结构，降低设备运行过程中的震动传导，减少连接螺栓的疲劳断裂风险。

设计过程中需要重点考虑橡胶材料的蠕变特性，长期载荷作用下橡胶会出现一定的永久变形，因此初始过盈量的设置需要预留足够的余量，保证衬套在全生命周期内都不会出现松脱问题；同时橡胶材料的耐候性、耐油性也需要匹配使用场景，底盘部位的衬套需要耐受路面泥水、油污的侵蚀，避免橡胶过早老化开裂，失去弹性减震作用。外形的阶梯设计同时兼顾了安装便利性与限位可靠性，相比等直径的直筒衬套，阶梯结构不需要额外加装限位挡圈，减少了装配零件数量，降低了装配工序的复杂度，同时轴向定位精度更高，能够保证衬套在安装孔内的位置一致性，避免批量装配时出现位置偏差导致的受力不均问题。

在结构建模过程中，所有过渡圆角都做了圆滑处理，避免橡胶件在硫化成型时出现应力集中点位，同时也减少压装过程中尖锐边角对橡胶的剪切损伤，中心孔的内壁粗糙度需要控制在合理范围，既保证与螺栓穿过时的装配顺畅性，也避免内壁过于粗糙导致应力集中，在反复扭转载荷作用下从内壁开始出现裂纹。衬套的各段轴径同轴度公差需要严格控制，避免压装后出现偏载，导致局部橡胶受力过大提前失效，端面的垂直度公差也需要匹配安装基准，保证紧固后衬套端面均匀受力，不会出现单侧压缩量过大的问题。
