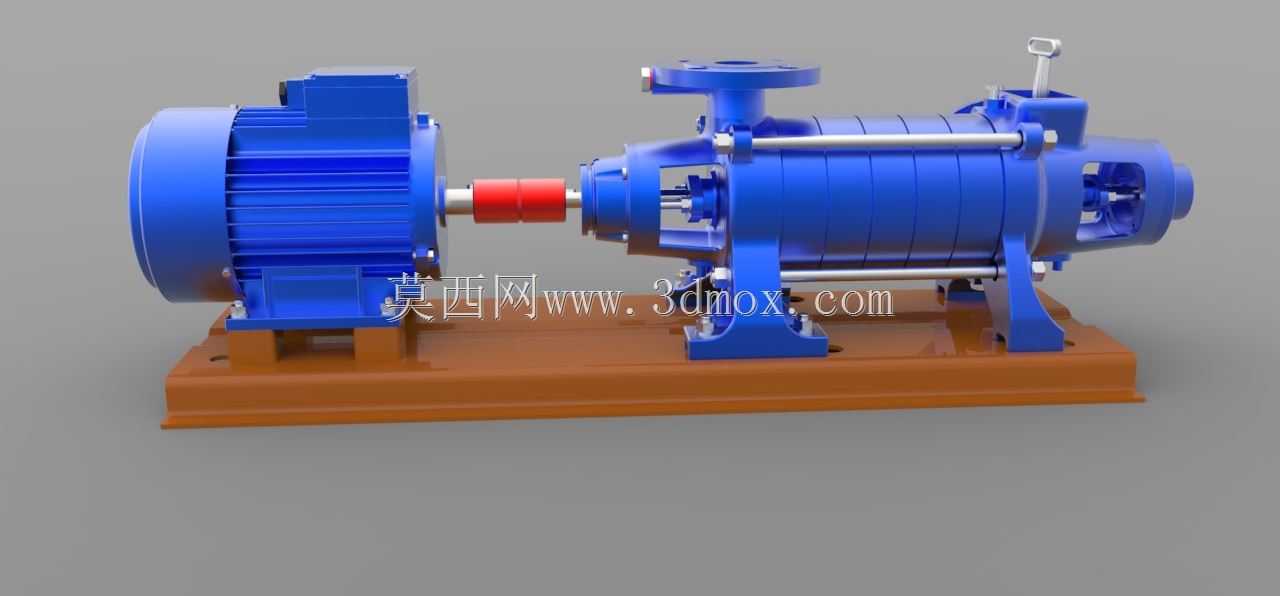

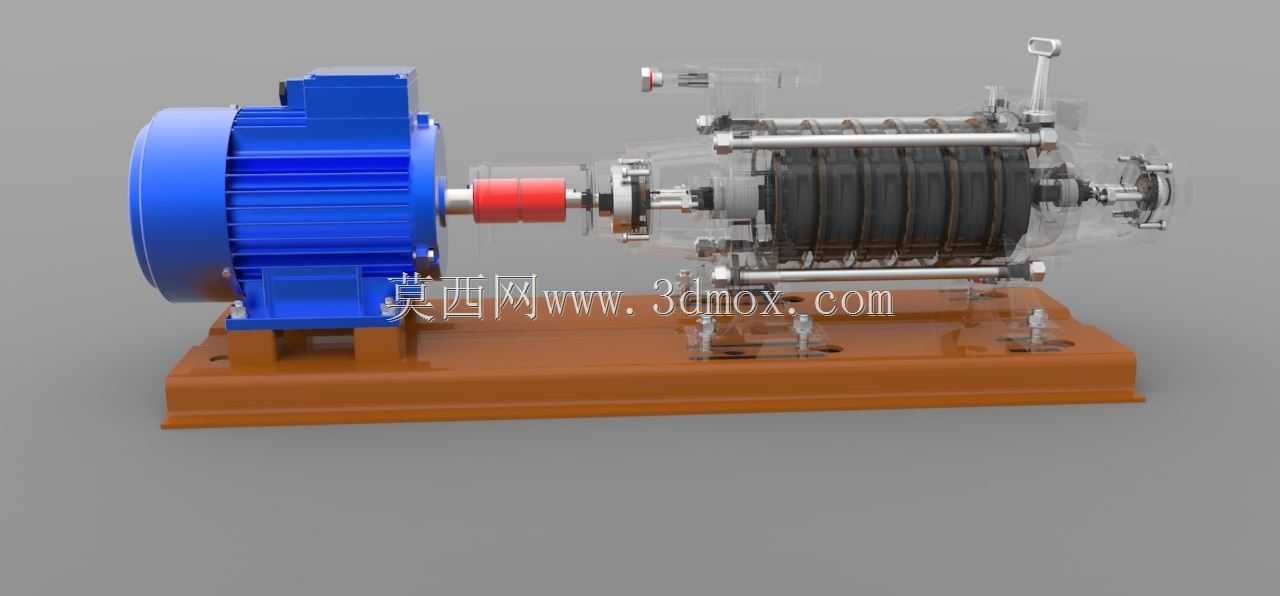

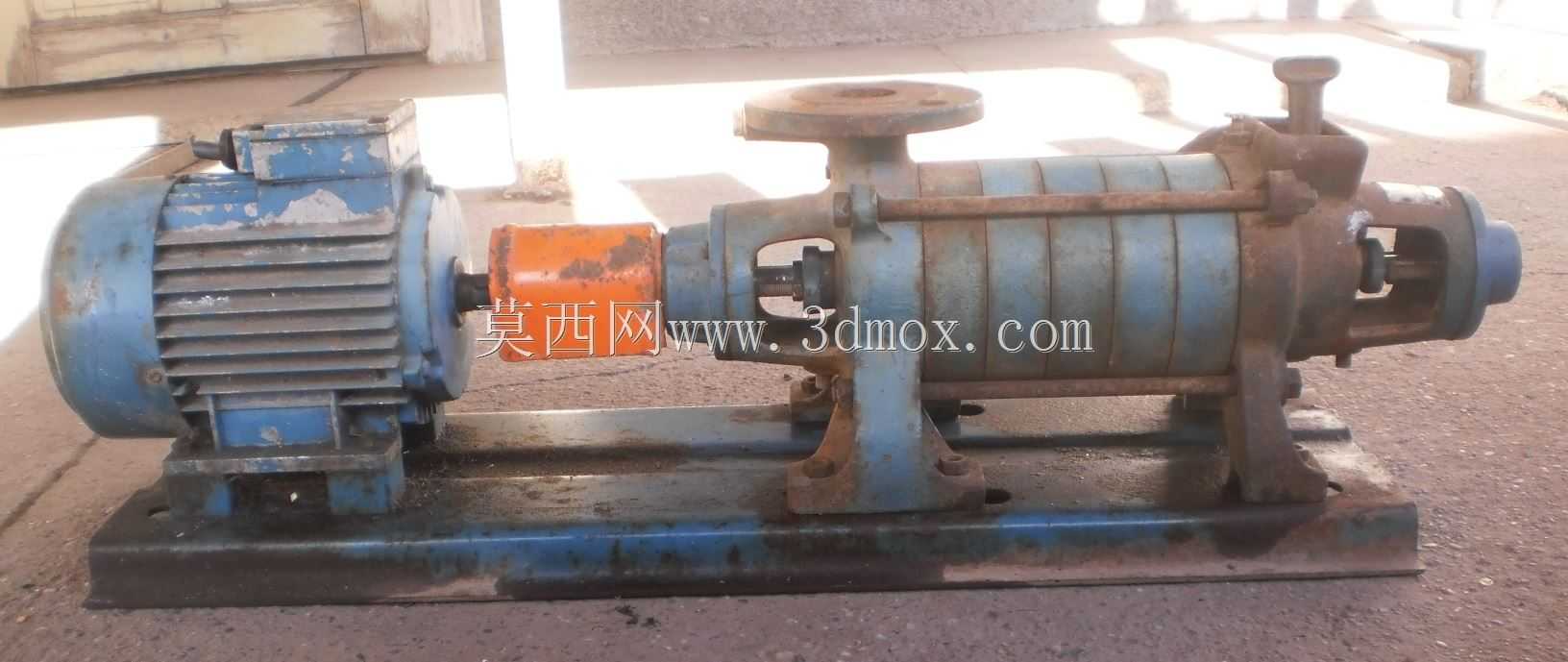

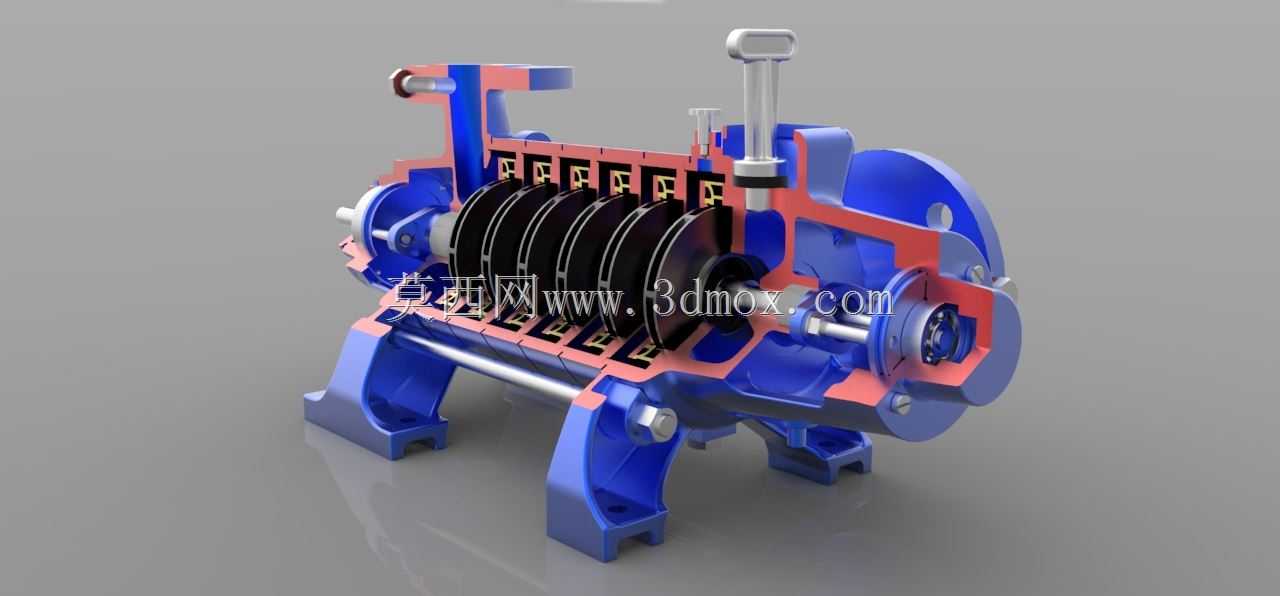

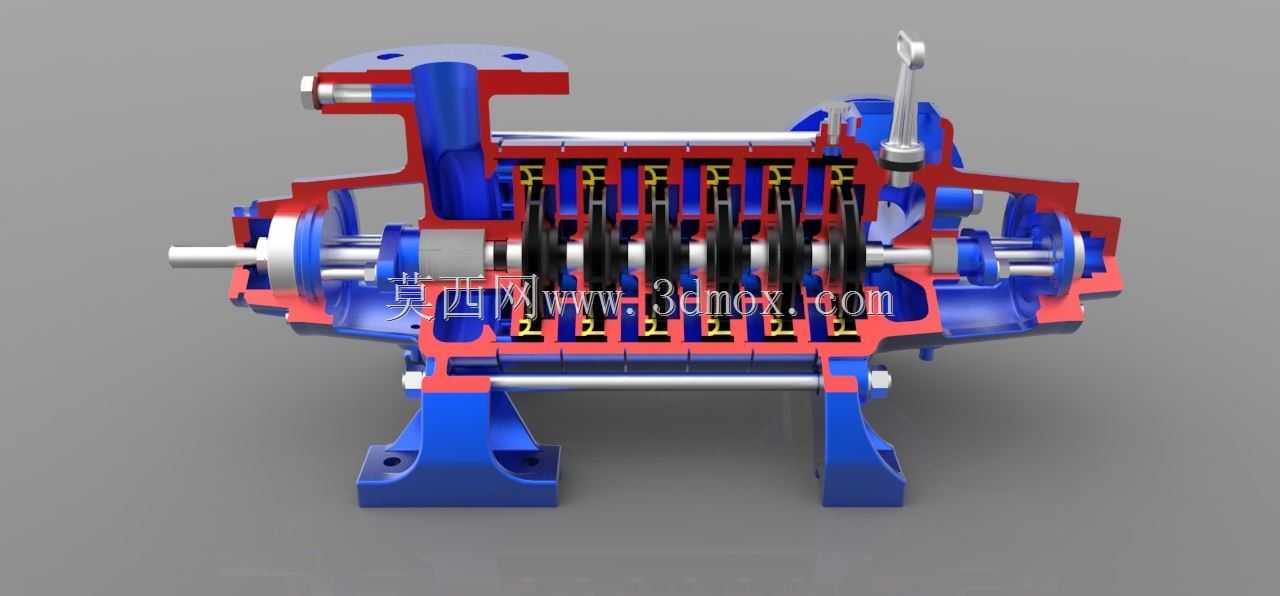

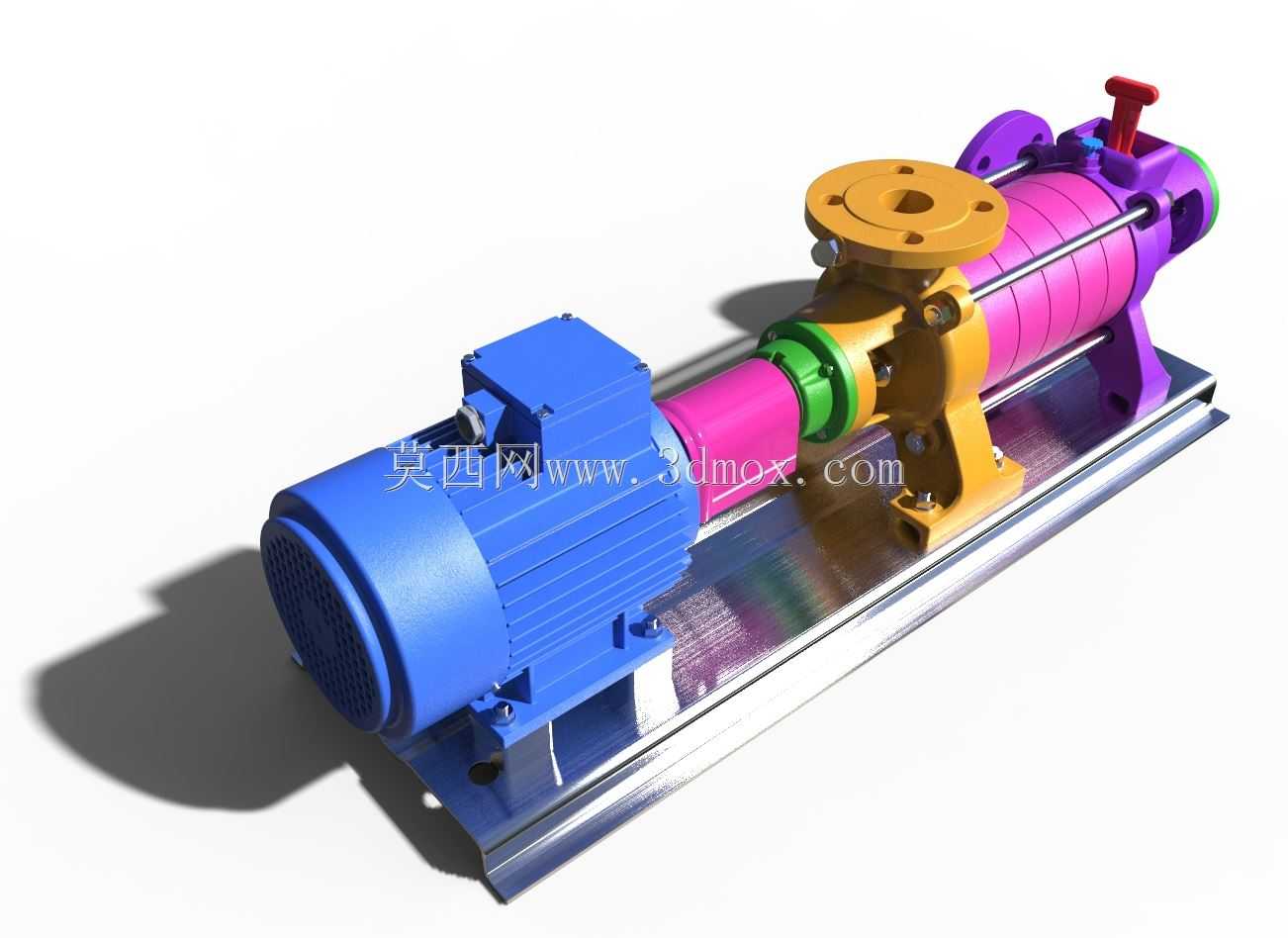

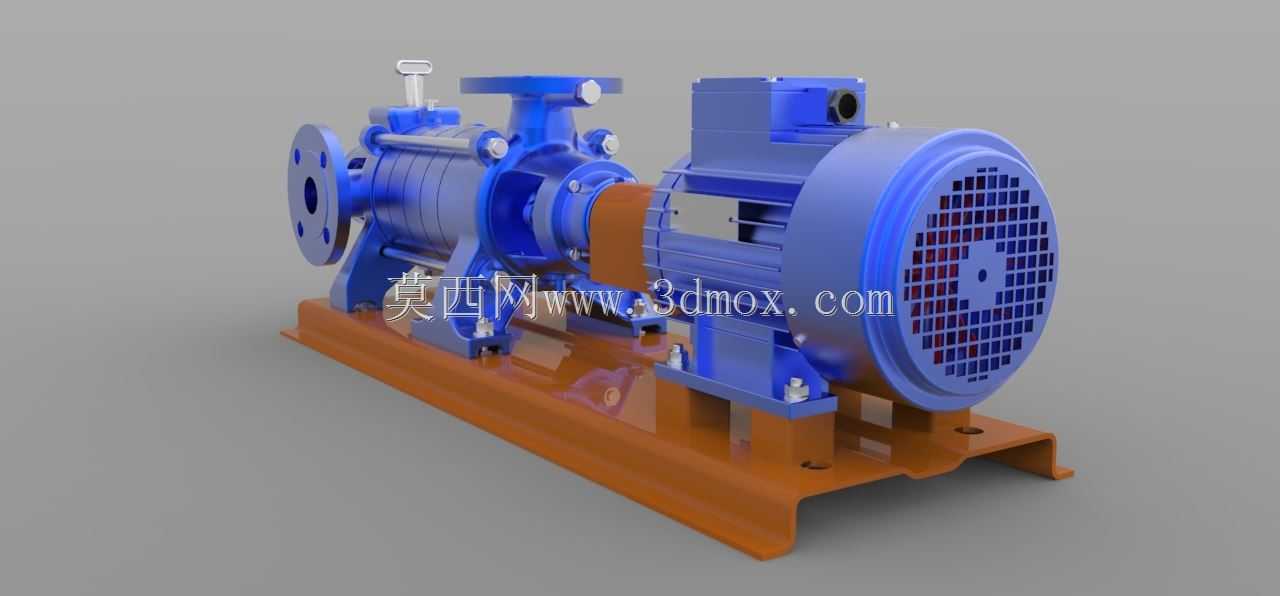

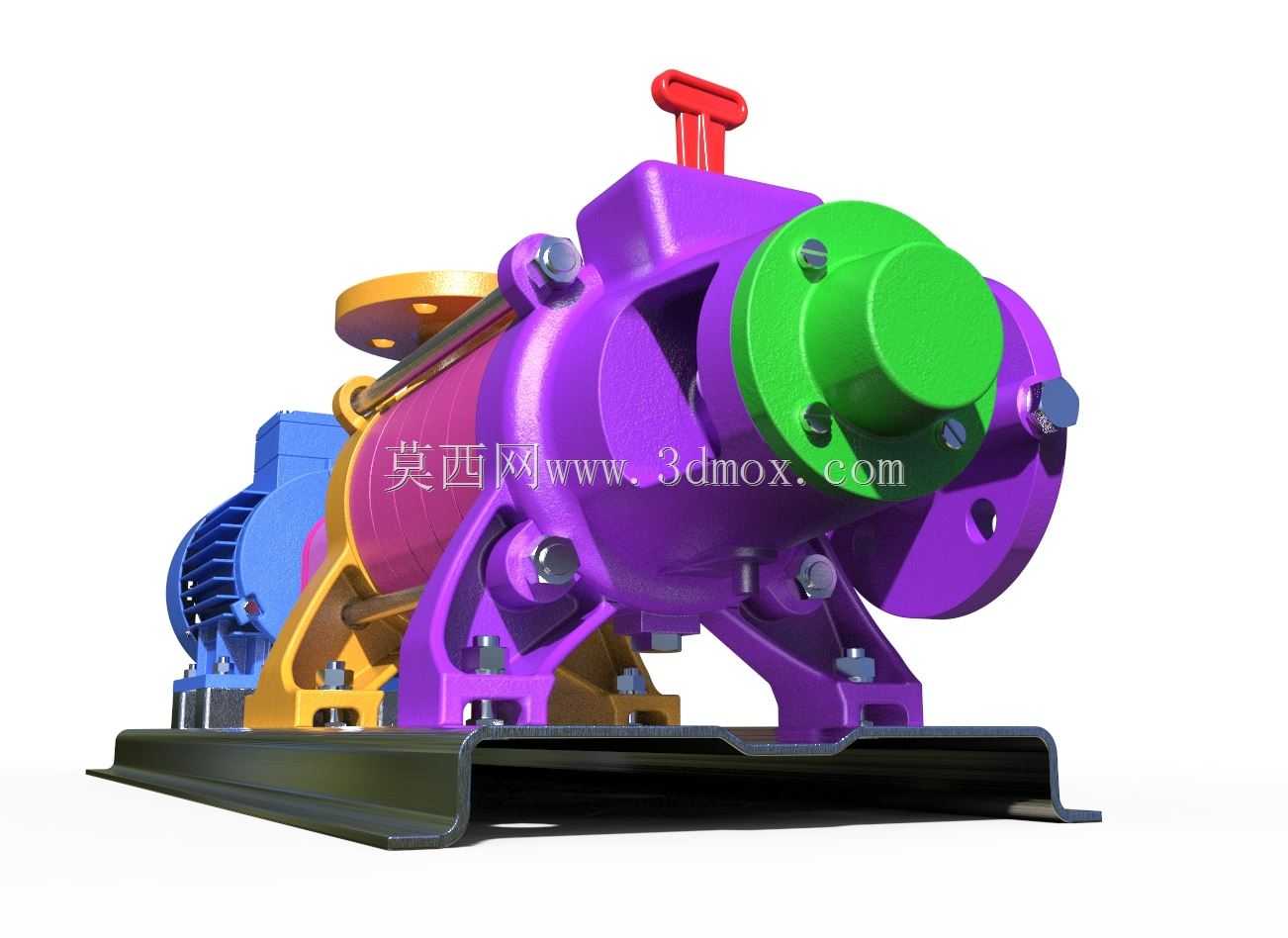

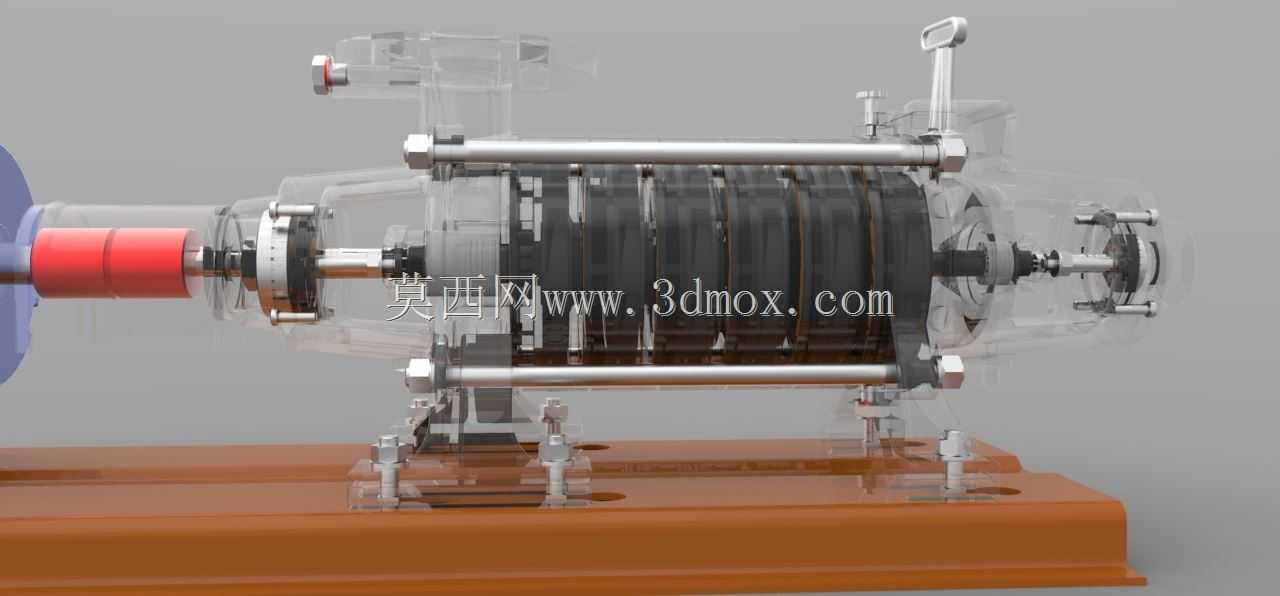

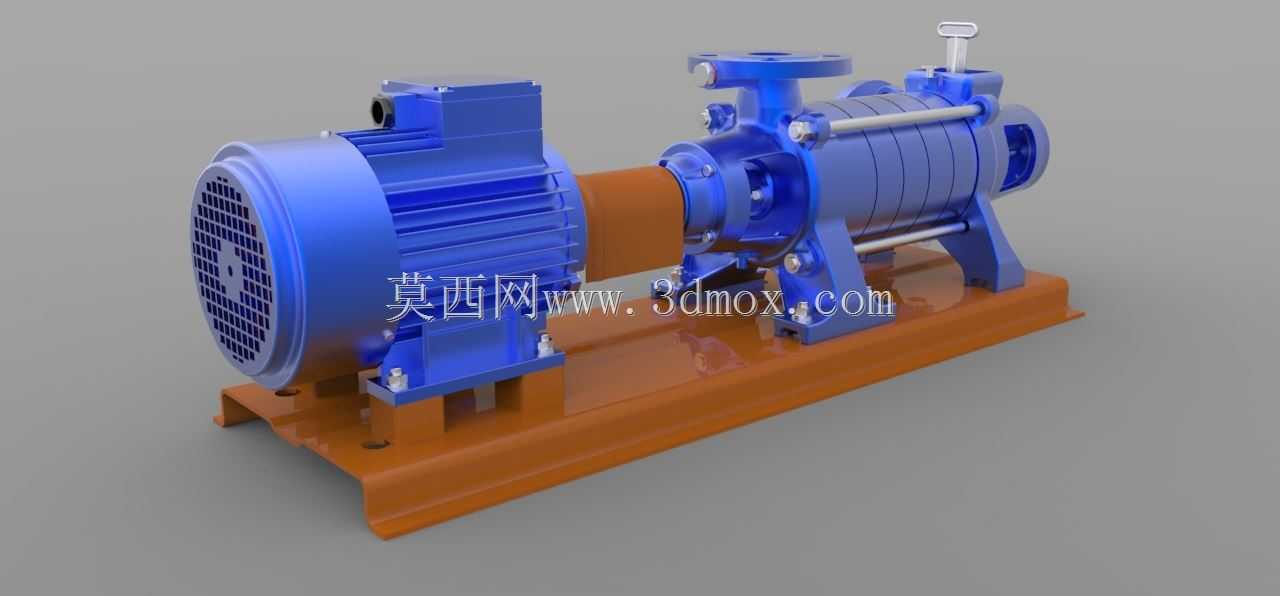

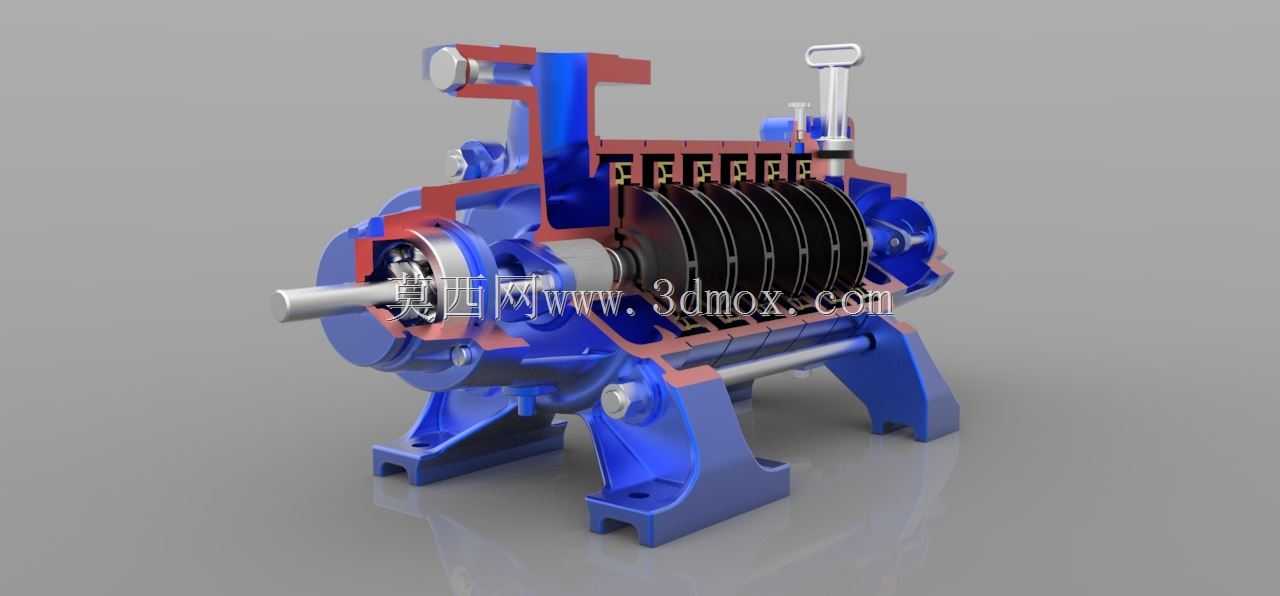

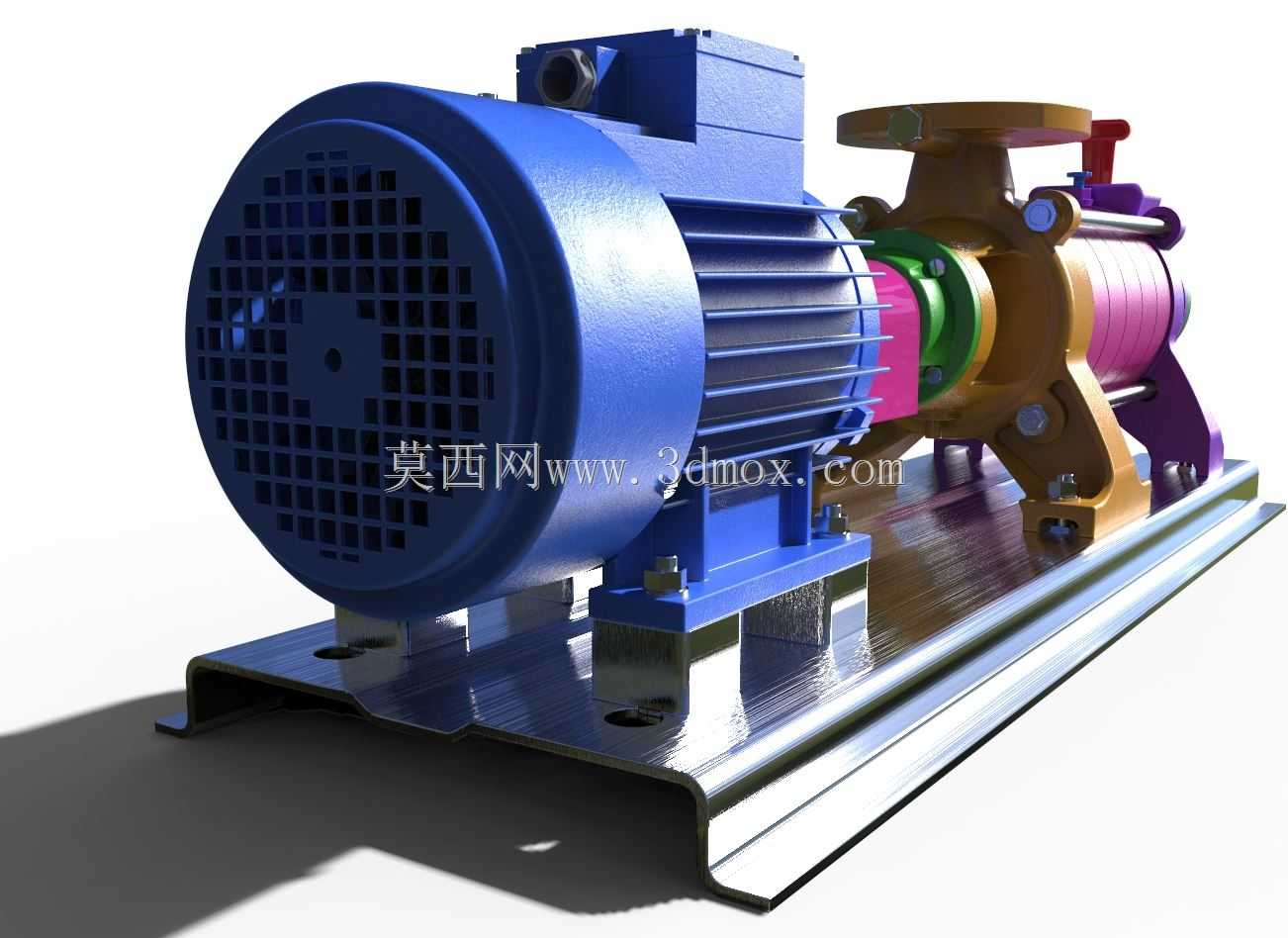

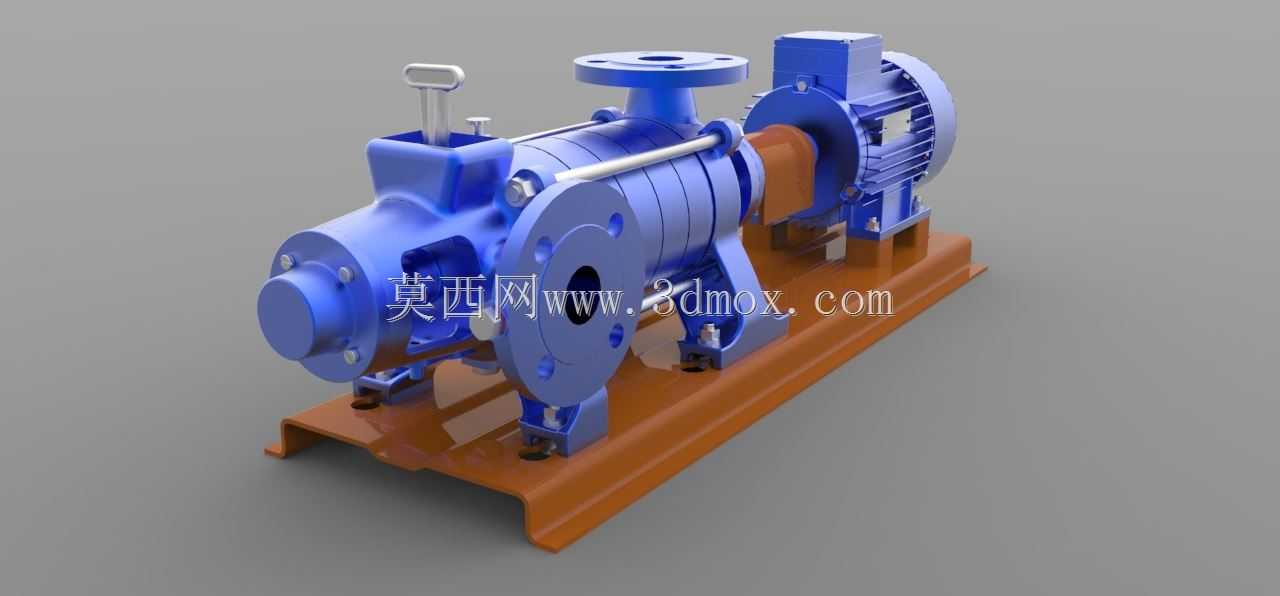

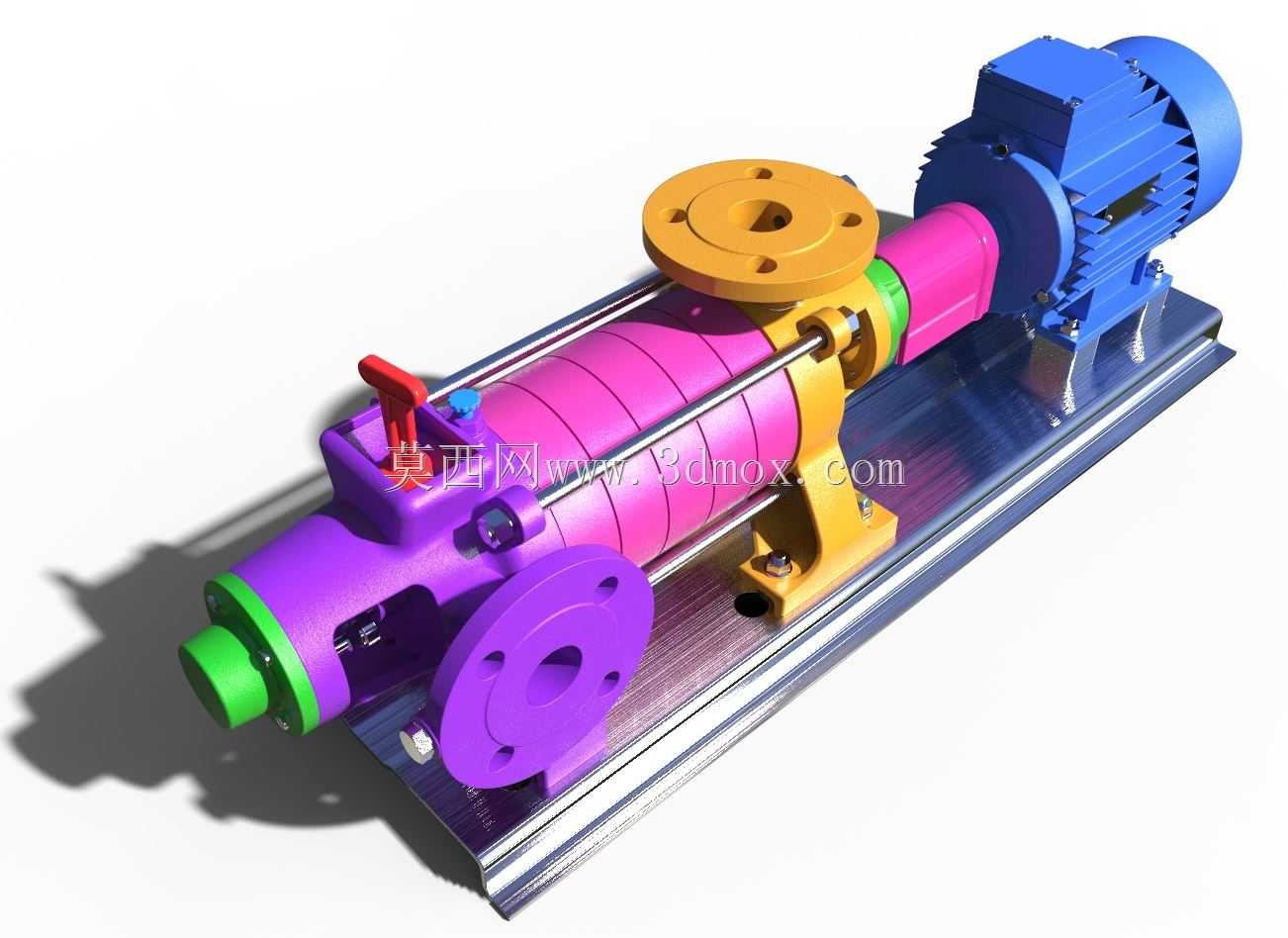

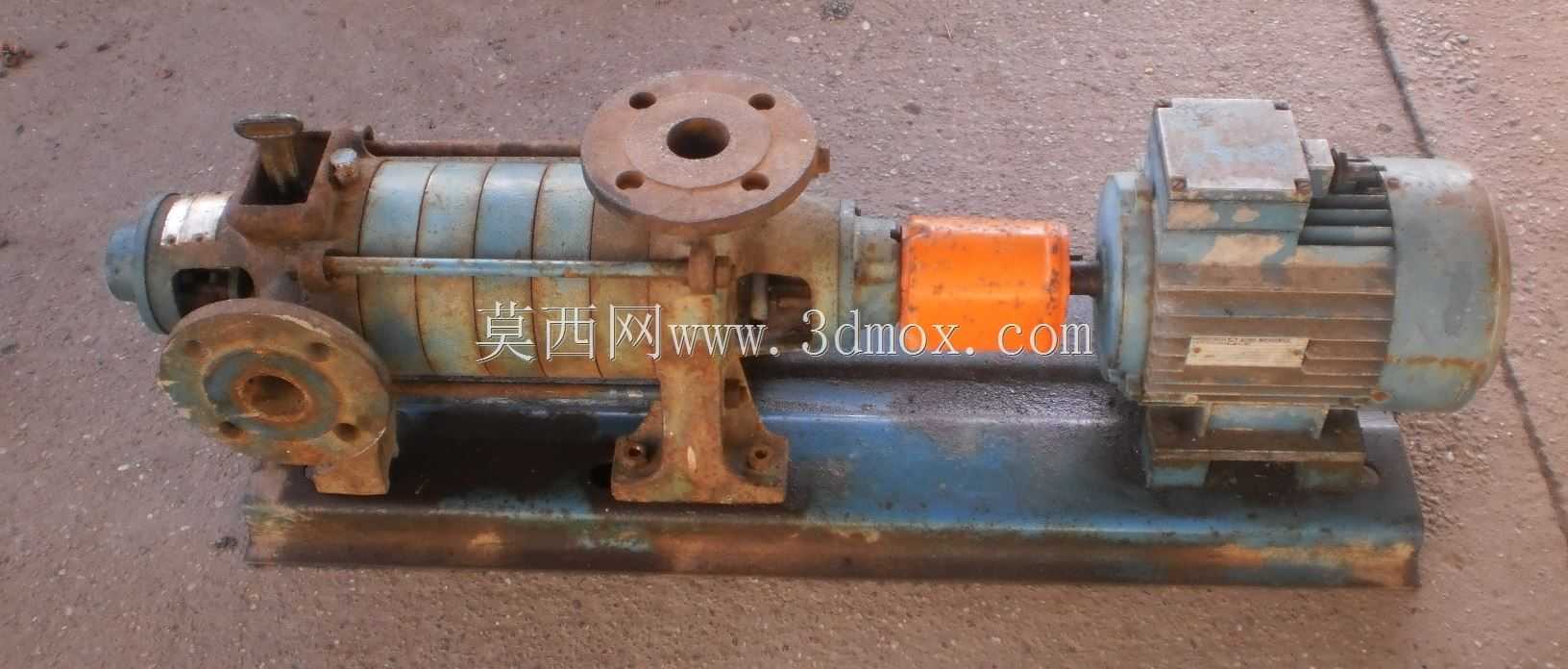

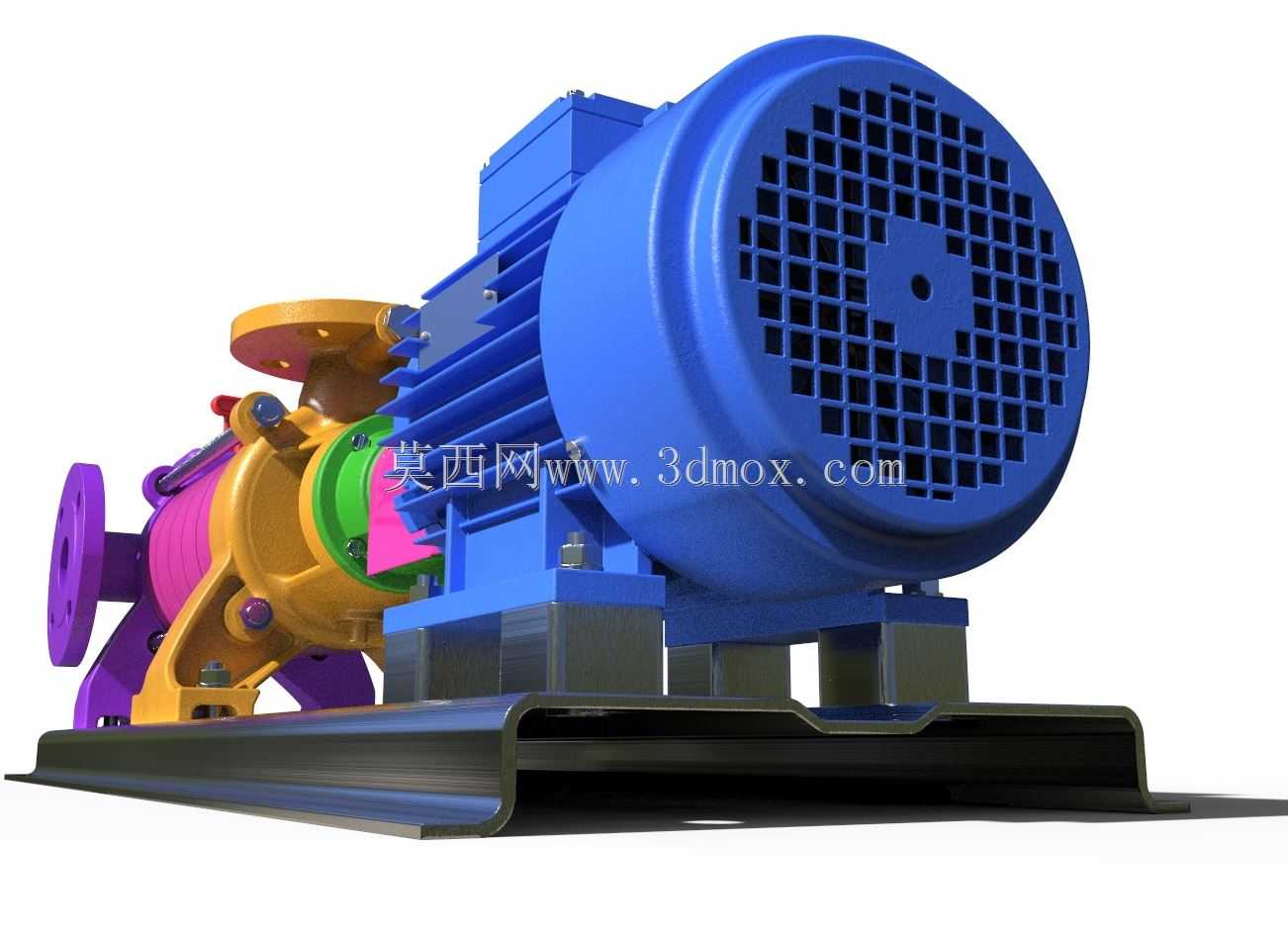

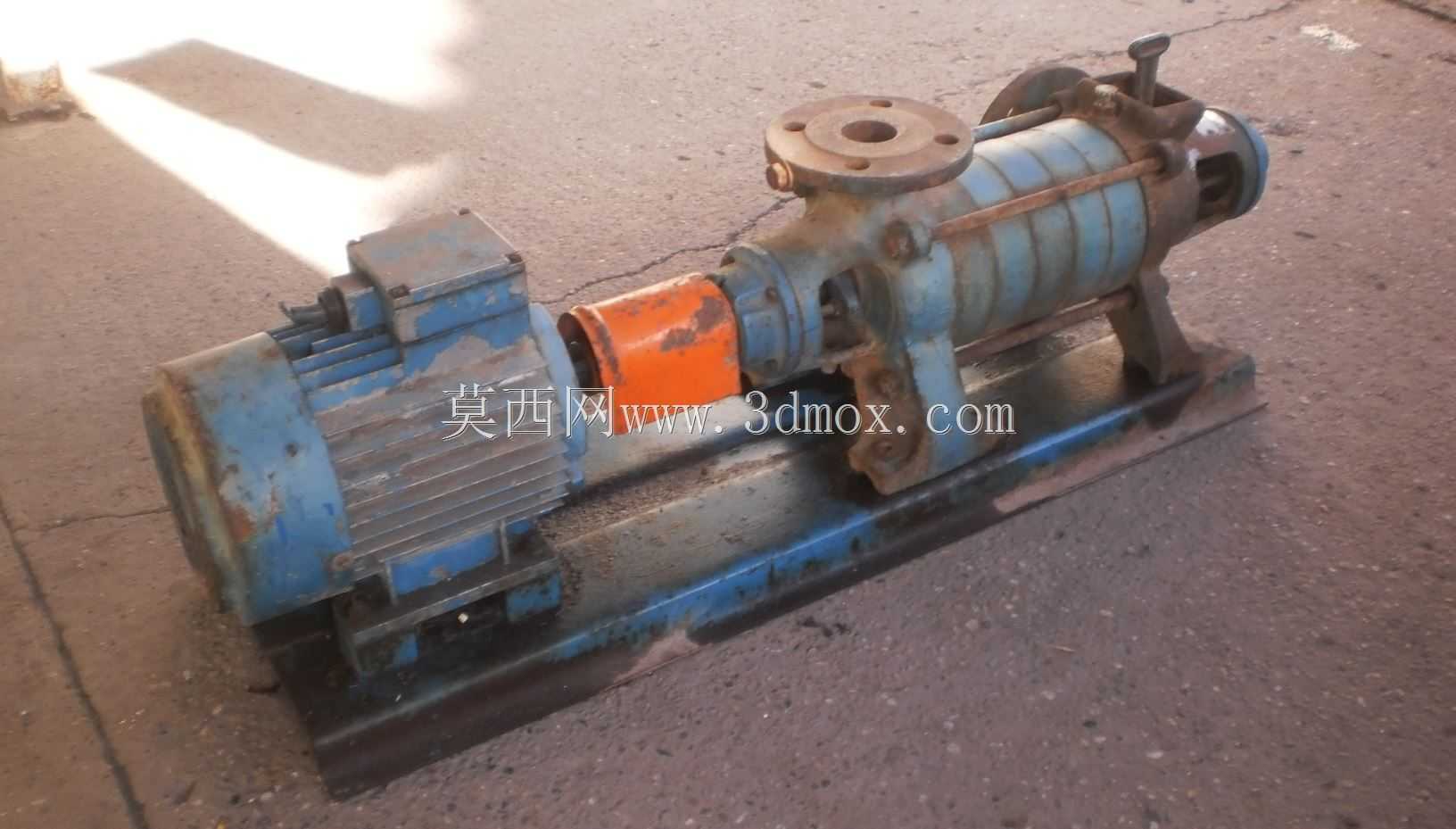

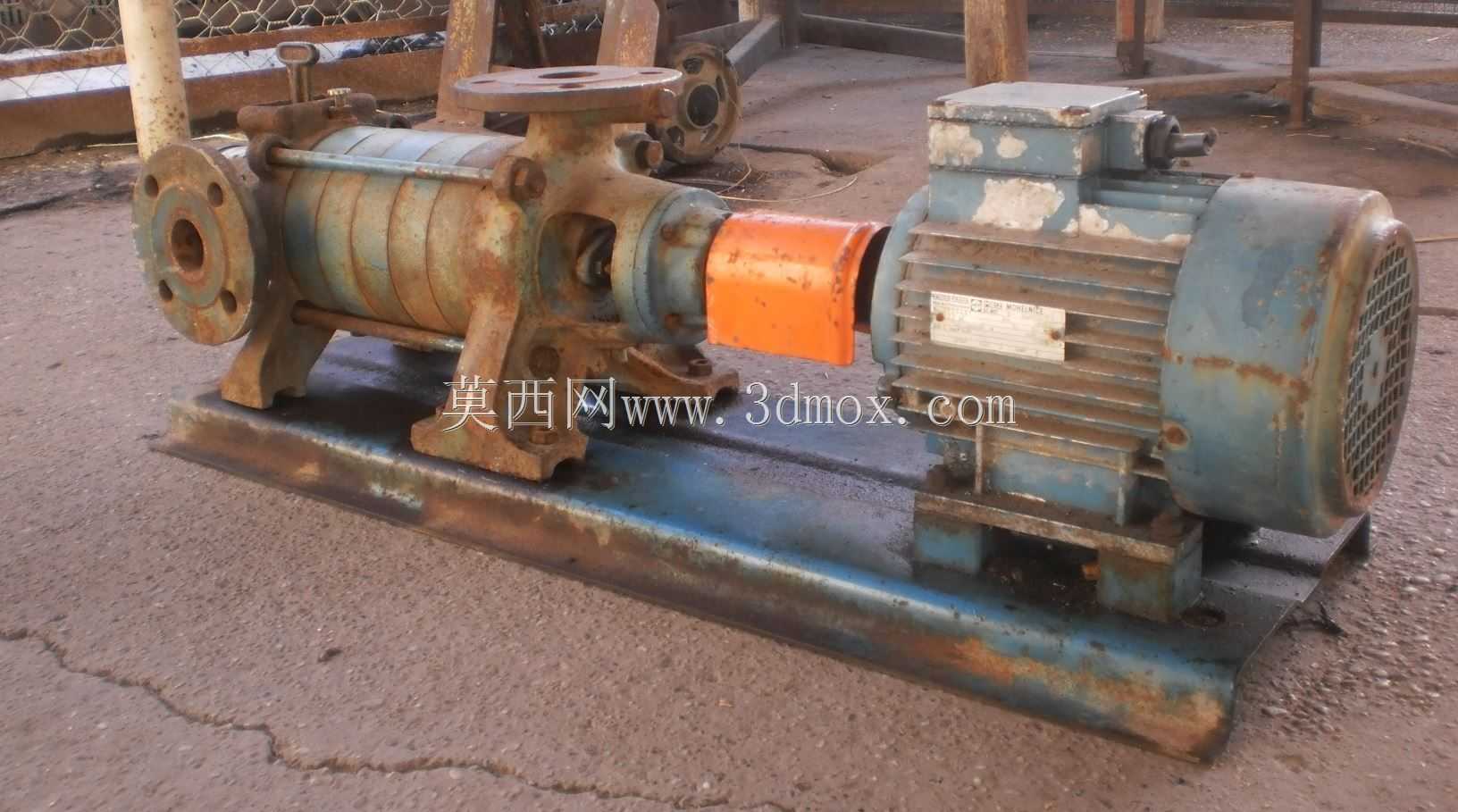

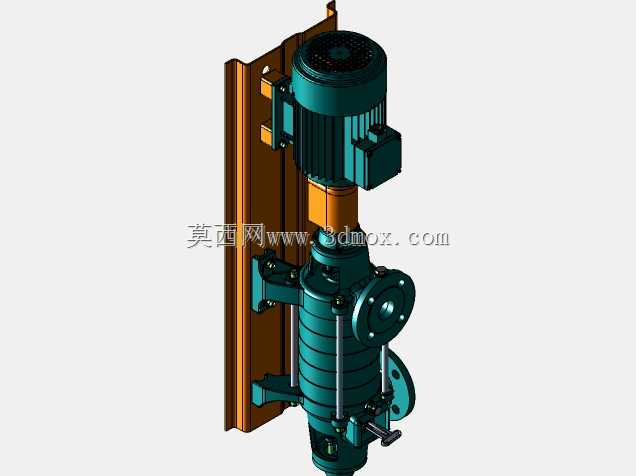

多级分段式离心泵内部结构剖视展示

该剖视呈现的是卧式多级离心泵，这类设备广泛应用于城镇供水系统、高层建筑增压输水、工业循环冷却管网、矿山给排水作业以及农田大面积排灌场景，能够在高扬程工况下稳定输送清水或物理化学性质与水相近的液态介质，是流体输送环节中承担高压输水职能的核心通用设备。从实际用途来看，单级离心泵难以满足的高扬程输送需求，可通过该类多级泵的叶轮串联结构实现，每一级叶轮对流体做功叠加压力，最终输出符合管路压力要求的流体，适配长距离输水、高层供水、锅炉给水等需要较高出水压力的作业场景。从功能特性上看，该泵采用卧式水平中开式壳体结构，进出水口均设置在泵体下部的同一条水平轴线上，检修时无需拆卸进出水管路与驱动电机，仅需吊起泵盖上半部分即可完成内部组件的维护更换，大幅降低运维难度与停机时长；内部串联布置的多级叶轮通过精密的轴向定位固定在泵轴上，相邻叶轮间设置导流器将前一级叶轮输出的流体平稳导入下一级叶轮入口，减少流体在泵腔内的湍流损耗，提升整体运行效率；两端配置的轴承组件承担泵轴的径向与轴向载荷，配合轴端密封结构防止泵内高压流体外泄，同时阻挡外界杂质进入泵腔破坏内部过流部件。设计思路上，该泵优先保障运行稳定性与易维护性，整体采用中心支撑结构固定在一体式铸造底座上，能够抵消泵体长轴运行产生的径向振动，避免因振动导致的轴封泄漏、轴承磨损过快问题；过流部件的流道经过平滑过渡设计，减少流体在流道内的阻力损失，叶轮采用对称布置思路平衡部分轴向力，降低推力轴承的载荷，延长轴承使用寿命。外形尺寸与安装边界方面，该泵整体为卧式长轴结构，轴向长度随叶轮级数增加对应延长，安装时需保障底座水平度偏差在允许范围内，预留足够的轴向检修空间用于抽出泵轴与叶轮组件，进出水口的法兰连接尺寸匹配对应压力等级的管路标准，底座安装孔位按照通用离心泵安装尺寸规范设计，可直接适配多数现有泵房的安装基础，无需额外大规模改造安装平台；泵体顶部设置排气螺塞用于启动前排出泵腔内空气，底部设置放水螺塞用于停机检修时排空泵腔内残留介质，整体安装边界充分考虑日常运维的操作空间需求，兼顾运行可靠性与运维便捷性。
