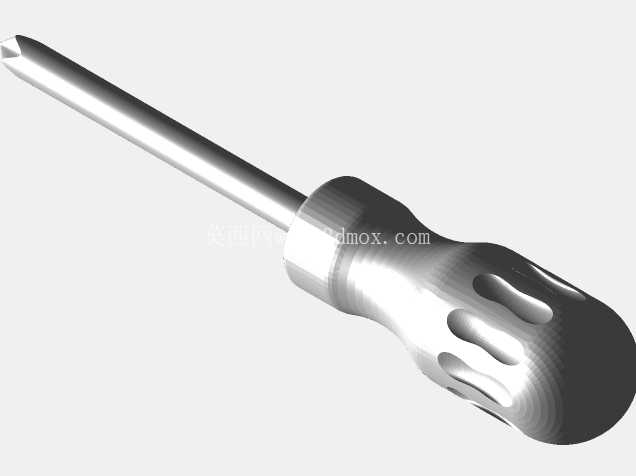

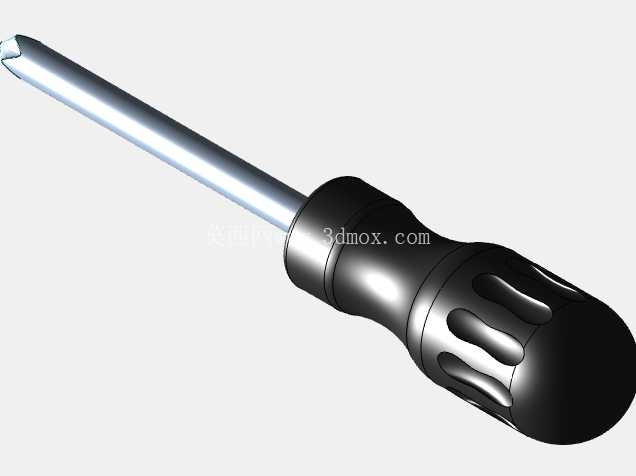

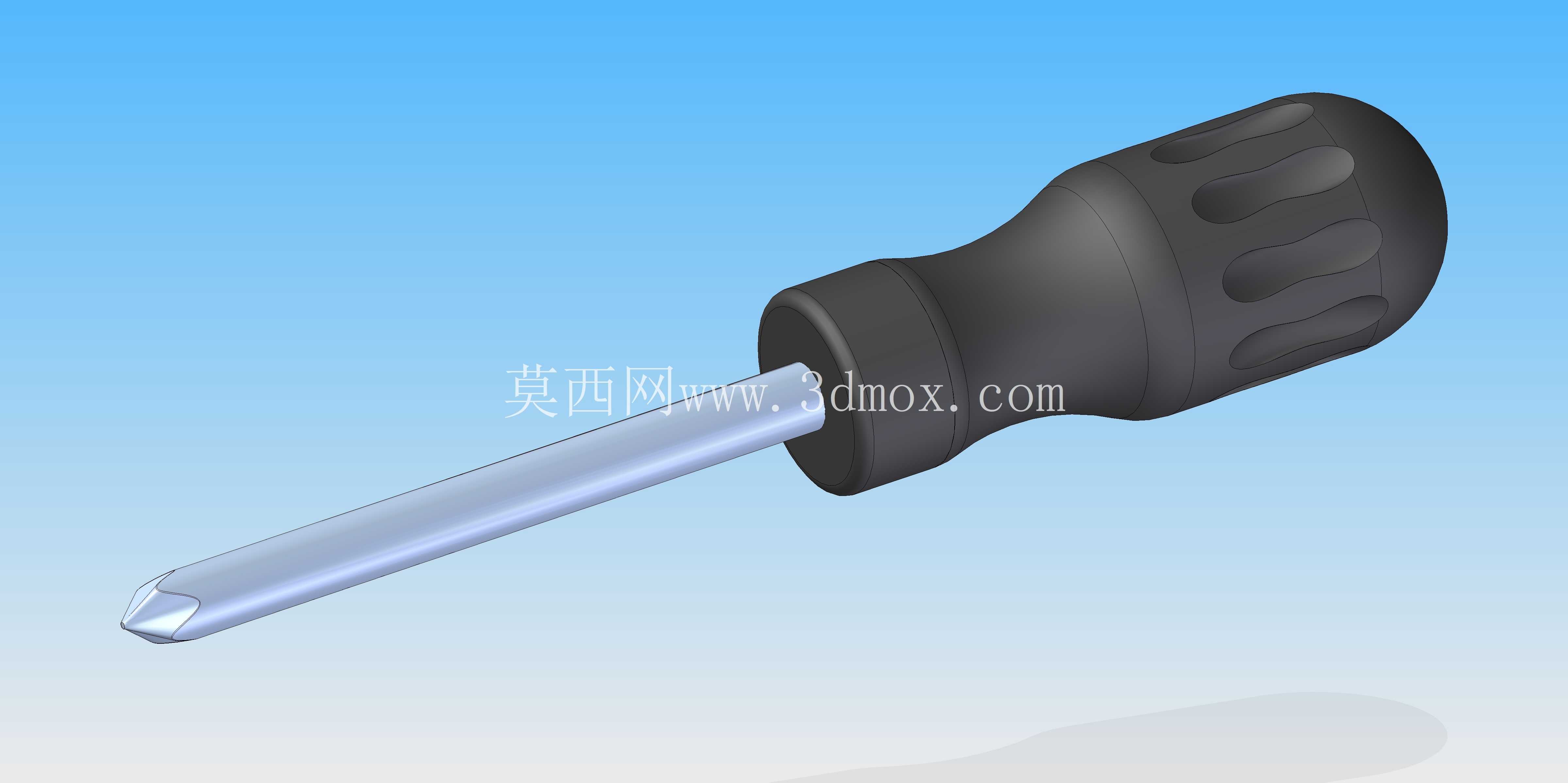

短柄防滑十字螺丝刀结构设计

　　这款短柄十字螺丝刀的建模，最初是针对设备维保、狭小空间装配场景做的适配，日常在机柜内部走线固定、小型机电设备侧板拆装、模具精密部件锁紧这类操作里，常规长柄螺丝刀经常会被周边管线、结构件挡住施力角度，甚至没法完全插入螺丝槽，很容易造成槽口滑牙，所以在设计初期就把整体长度控制在紧凑区间，握柄直径做了加粗处理，保证在有限操作空间里，手指能完全包裹握柄施加足够扭矩，不会因为柄身过细导致施力时打滑。

　　握柄部分的防滑结构没有采用常规的直纹滚花，而是做了多道内凹的弧形指槽，指槽的弧度完全贴合成年人手指自然弯曲的形态，不管是正手拧动还是反手借力，指腹都能卡在凹槽内，即便手上沾有少量润滑脂、金属切削液，也能保持足够的摩擦力，不会出现握柄跟转的情况；握柄和金属杆的衔接位置做了加厚的轴肩过渡，避免长期大扭矩拧动时，金属杆和塑料握柄的结合处出现应力开裂，这个位置的圆角半径经过反复调整，既不会因为圆角过大导致握柄前端太粗伸不进狭小的沉头孔，也不会因为圆角太小造成应力集中。

　　金属批杆部分采用了等直径的圆杆设计，没有做变径处理，批杆的直线度公差控制在0.02mm以内，保证拧动深孔螺丝时，批杆不会因为自身弯曲蹭到孔壁，批头的十字槽端做了精准的倒角处理，十字凸缘的厚度和角度完全适配国标十字螺丝的槽口规格，插入后能完全贴合槽壁，施力时受力均匀分布在整个槽口接触面上，不会因为局部应力过大刮伤螺丝槽，也能减少批头自身的磨损。从安装边界来看，这款螺丝刀的批杆长度适配大部分沉头深度在50mm以内的螺丝安装场景，握柄的最大外径控制在35mm，能伸进内径40mm以上的操作孔内完成锁紧作业，针对电子设备装配、五金维修、模具调试等不同场景的使用需求，批头的硬度参数匹配常规的工业级螺丝锁紧扭矩，日常拧动M3到M6规格的十字螺丝时，不会出现批头变形、断裂的问题。

　　建模过程中对握柄的曲面做了连续曲率处理，没有尖锐的棱角，长时间握持操作也不会硌手，握柄尾部做了平面设计，可以直接放在工作台面上不会滚动，避免工具从台面掉落造成精密部件磕碰损伤；金属杆和握柄的装配位置做了过盈配合的结构设计，建模时预留了0.1mm的过盈量，实际生产时压装后能承受15N·m以上的扭矩不发生相对转动，完全满足日常工业维保、装配作业的使用需求。在实际产线应用里，这类短柄螺丝刀通常会和长柄螺丝刀搭配使用，长柄负责大扭矩、开阔空间的螺丝锁紧，短柄则负责空间受限位置的操作，两者配合能覆盖绝大多数设备装配、维保的螺丝拆装需求，建模时对各个配合面的公差做了严谨的设定，批头和螺丝槽的配合间隙控制在0.05mm以内，既可以顺畅插入螺丝槽，又不会因为间隙过大出现晃动滑牙的情况，握柄的防滑槽深度控制在2mm，既保证足够的摩擦力，又不会因为槽太深积存油污、金属碎屑，方便日常使用后的清洁维护。
