铸造工艺用方形定位安装盘结构设计

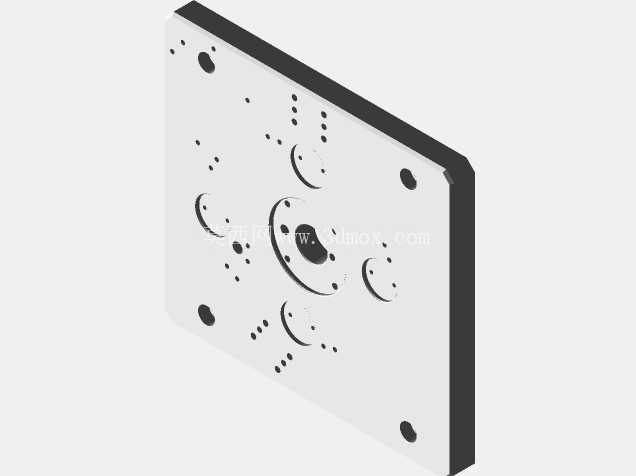

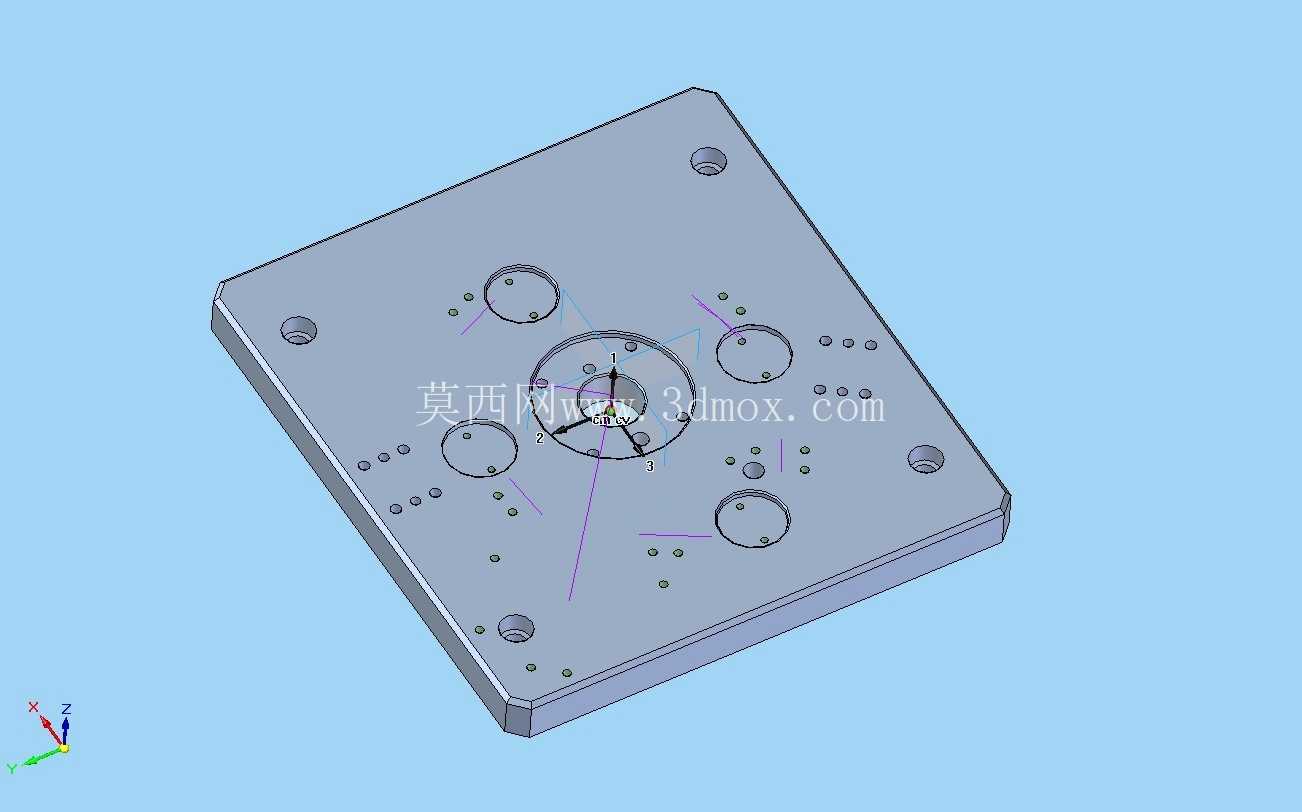

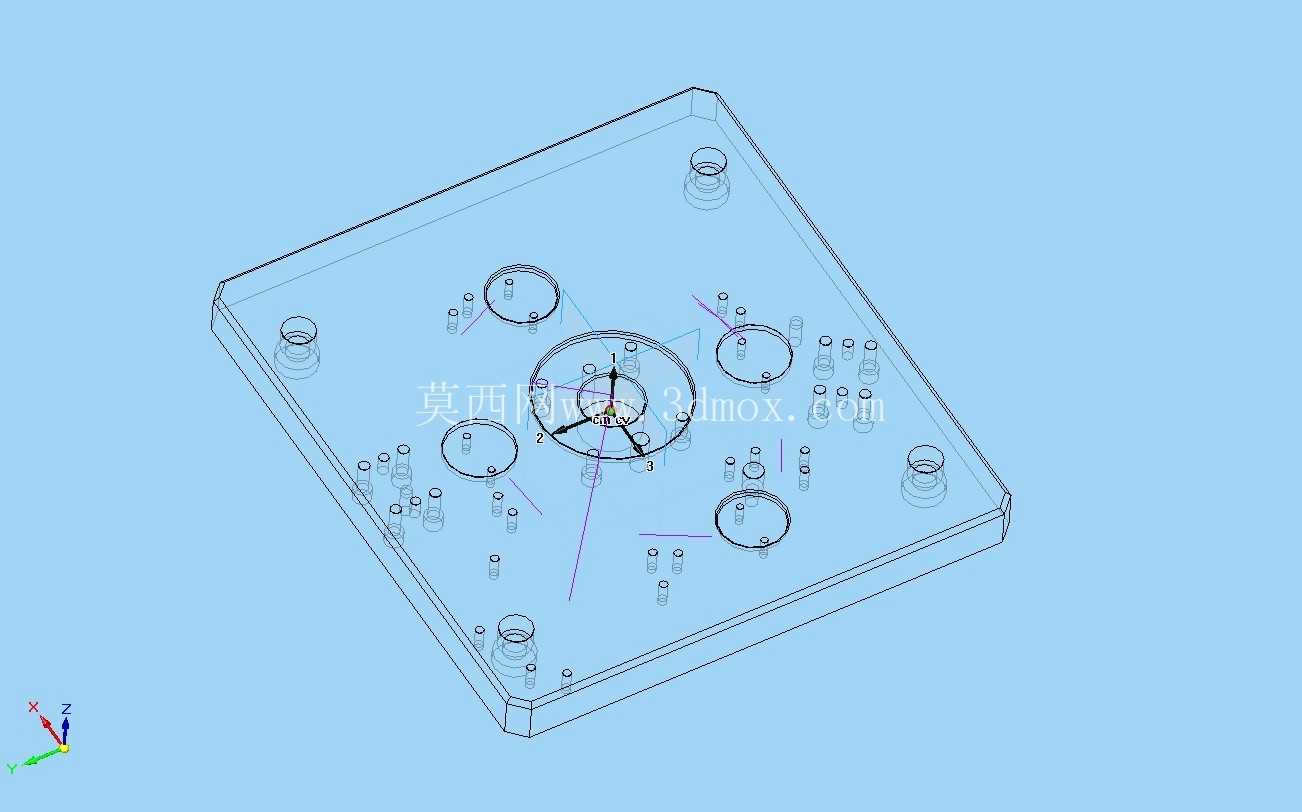

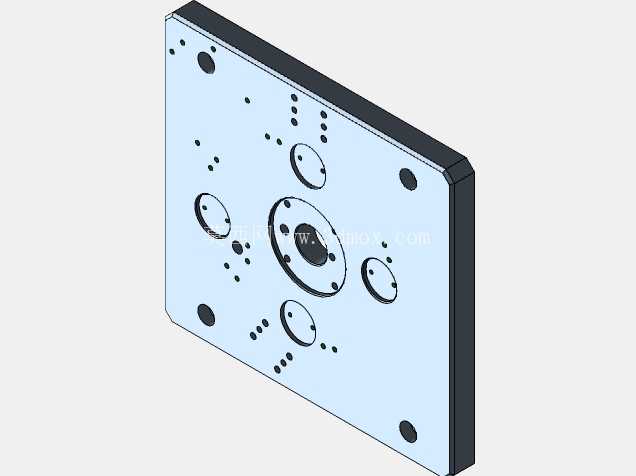

　　在压铸及重力铸造生产现场，这类方形安装盘是模架系统里承担定位基准与组件承载的核心零件，直接决定上下模合模的重复对位精度，日常生产中但凡出现模芯偏移、铸件飞边超差的问题，多半和这类基准盘的加工精度、安装贴合度直接相关。从结构设计逻辑来看，整个盘体采用矩形平板作为基础载体，四个边角位置设置的带沉台通孔，是用来穿装锁紧螺栓将整个盘体固定在压铸机动模/定模安装座上的，沉台结构可以保证螺栓头完全埋入盘体平面以下，不会出现凸台干涉模芯安装的问题，同时四个安装孔的位置度公差严格控制在0.02mm以内，保证盘体安装后和设备安装面的平行度偏差不超过0.03mm，避免后续模芯装配出现倾斜。

　　盘体中心区域的大尺寸环形凸台是核心定位止口，用来和模芯底座的定位槽配合，止口的配合公差选用H7/h6的小间隙配合，既可以保证模芯安装时的顺利导入，又能将合模时的径向偏移量控制在允许范围内，避免铸件出现壁厚不均的缺陷。围绕中心止口环形排布的四个中等尺寸圆孔，是用来安装模芯紧固螺栓的过孔，每个孔位周边都预留了足够的扳手操作空间，方便现场更换模芯时快速拆装，不需要额外挪动周边的管路组件。

　　在这些主安装孔之间密集排布的小直径通孔，分为两类功能：一部分是顶针过孔，对应铸件顶出位置，孔径比顶针直径大0.1mm，既保证顶针动作顺畅无卡滞，又不会因为间隙过大导致铝液钻入孔内造成顶针卡死；另一部分是冷却水道的连接孔，用来对接模芯内部的冷却回路，孔位的排布完全匹配模芯内部的水道走向，减少外接管路的弯折角度，保证冷却介质循环顺畅，稳定模温。盘体侧边的两个定位销孔，是用来和配套的另一半模架做初定位的，销孔采用非对称排布，从根源上避免装模时出现方向装反的低级失误。

　　从安装边界来看，盘体的整体厚度经过强度校核，在额定锁模力作用下，最大形变量不超过0.015mm，不会因为长期受压出现中部凹陷的问题，盘体的外轮廓尺寸比配套模芯的最大外轮廓单边大出40mm，给周边的行程开关、冷却接头、行程挡块预留了足够的安装空间，不会出现组件干涉的情况。实际生产中这类安装盘不需要做特殊的表面处理，只需要将上下两个安装平面磨平，保证平面度要求即可，材质通常选用45号钢调质处理，兼顾刚性和加工成本，适合中小吨位压铸机的模具配套使用，日常维护只需要定期检查定位止口的磨损情况，当磨损量超过0.05mm时及时做刷镀修复或者更换，就能长期保证合模精度。
