塑料铝材质球头连接接头结构设计

在各类需要实现小角度偏转、跨距补偿的机械传动与连接场景中，球头接头是应用极为广泛的铰接类零部件，本次呈现的这款采用塑料铝材质打造的球头接头，针对中低载荷工况下的连接需求做了针对性的结构优化，适配多类轻工设备、小型传动机构的装配使用。从实际应用场景来看，这类球头接头常出现在小型操纵机构、设备门体支撑、轻型传动连杆系统中，能够补偿连接两端因加工误差、安装错位、运行形变带来的位置偏差，避免刚性连接在错位工况下出现的应力集中、部件断裂问题，相比传统的刚性销轴连接，它可以在三个自由度上实现小范围的角度摆动，适配安装面存在小幅角度偏差的装配场景，降低对安装基准的精度要求，减少现场装配的调校工作量。

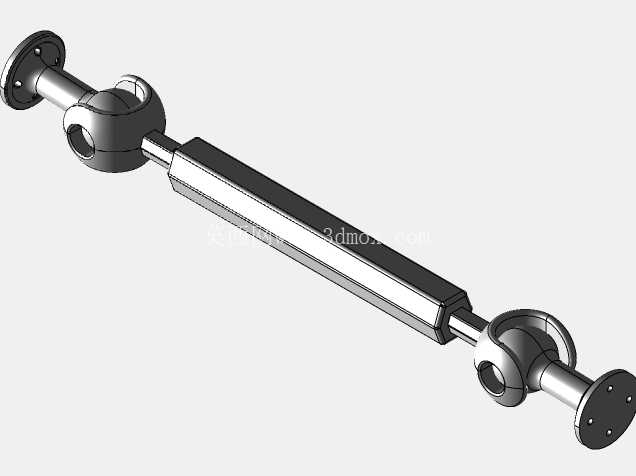

从产品功能特性来看，这款球头接头两端采用对称式球窝铰接结构，中间的连接杆段做了等截面的六方结构设计，既可以在装配时通过扳手夹持完成两端球头的锁紧操作，也能在运行过程中承受一定的扭转载荷，避免杆体自身发生旋转移位。两端的球窝组件采用包络式结构设计，球头装入球窝后通过端部的压盖完成限位，保证球头在摆动过程中不会从窝体内脱出，同时预留了合理的配合间隙，既不会因为间隙过大出现传动空程，也不会因为间隙过小导致摆动卡滞，在常温工况下可以实现顺畅的角度偏转，偏转角度范围覆盖常规操纵机构的行程需求，无需额外加装万向节组件就能完成非同轴部件之间的动力与运动传递。

在设计思路上，这款接头选用塑料铝作为主体材质，正是兼顾了轻量化与结构强度的双重需求，塑料铝材质本身密度低于常规钢材，整体部件重量更轻，用于移动类操纵机构时可以降低运动部件的惯量，提升操纵手感，同时材质本身具备足够的结构强度，能够承受中低载荷下的拉压作用力，不会在额定载荷下出现杆体弯曲、球头变形的问题，材质本身的抗腐蚀性能也优于普通碳钢材质，在普通室内工况下使用无需额外做表面防锈处理，降低了后续的表面处理成本。两端的球头与球窝配合面做了光滑的接触面处理，减少摆动过程中的摩擦阻力，长期使用也不会出现接触面过度磨损导致的旷量问题。

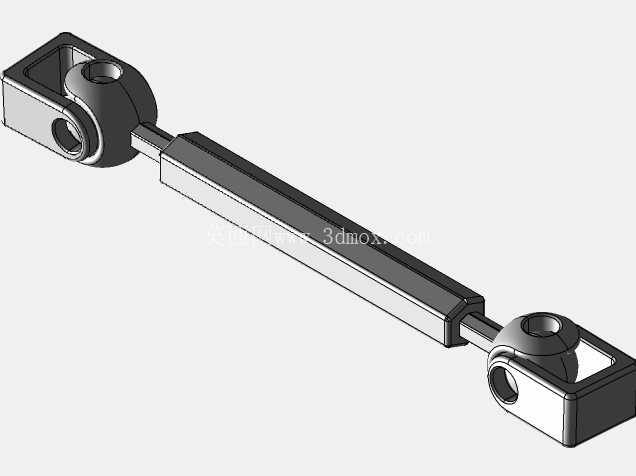

从外形尺寸与安装边界来看，这款接头的整体长度处于常规小型连杆的适配区间，两端的安装座采用带通孔的方块式结构，可以通过螺栓直接固定在对应的安装基面上，安装孔的位置与尺寸适配常规的小型机械安装标准，不需要对安装基面做额外的打孔改造就能直接替换同规格的传统连接接头。中间杆体的截面尺寸经过力学核算，在额定拉压载荷下的形变量控制在机械设计要求的范围内，不会因为杆体形变影响传动精度，两端球头的摆动半径做了严格的尺寸限制，保证在最大偏转角度下，球窝边缘不会与杆体、安装座发生运动干涉，在设计建模过程中已经完成了全行程的运动干涉校验，实际装配后不需要额外做干涉排查就能直接投入使用。

在实际选型使用过程中，这类球头接头尤其适合对部件重量有要求、载荷等级不高的设备场景，比如小型实验设备的连杆传动、自动化设备的门体支撑联动、轻型操纵机构的力传递等场景，相比钢制的同规格球头接头，它的自重更低，安装维护更方便，同时塑料铝材质的加工性能更好，在需要对杆体长度做小幅调整的场景下，可以通过常规的机加工方式对杆体进行裁切、再加工，适配特殊安装距的使用需求，不需要重新定制整个部件。建模过程中对所有配合面的尺寸公差都做了合理标注，球头与球窝的配合采用基孔制的间隙配合，保证装配后可以实现顺畅的相对转动，安装座的连接孔位置度公差控制在合理范围内，避免出现安装孔错位无法装配的问题，整体结构没有复杂的异形曲面，常规的机加工与注塑工艺都能完成部件的生产制造，量产难度低，适合批量配套使用。
