工件钻孔加工用盒式定位夹持夹具

在常规金属切削钻孔加工场景里，不少小型盒类、板类工件的装夹一直是一线加工容易出问题的环节：普通台虎钳夹持时容易因为受力点偏移，导致钻孔位置度超差，遇到薄壁工件还容易夹伤工件表面，要是遇到需要批量加工同规格工件的工况，反复找正的时间甚至会超过实际切削加工的时间，大幅拉低生产效率。这款盒式钻孔夹具，就是针对这类加工痛点做的定向结构设计，核心作用是在钻孔作业时给刀具提供稳定的导向基准，同时把工件牢牢固定在预设的加工位置，全程吸收钻头切削过程中产生的径向切削力与轴向进给力，避免工件出现窜动、振颤，最终保证钻孔的位置精度、孔壁粗糙度符合工艺要求。

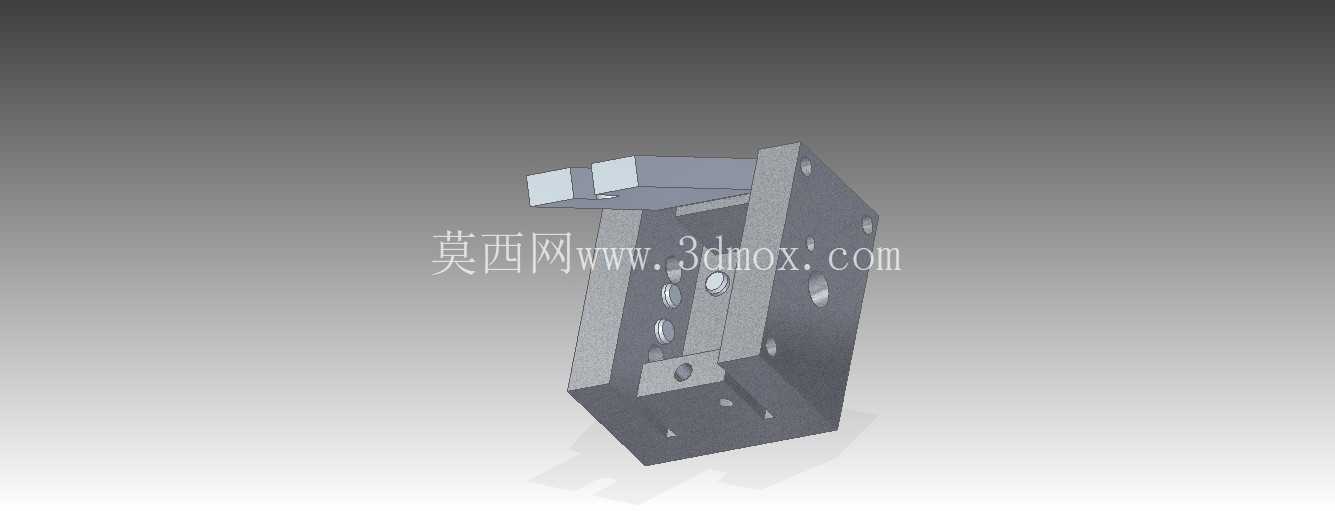

从结构设计逻辑来看，这款夹具采用了L型一体化安装基座作为承载主体，基座背面预留了多组沉头安装孔，可以直接固定在钻床工作台、专用加工工位的台面上，安装时只需要找正一次基座的基准面，后续重复装夹工件就不需要反复校准基准，能大幅压缩批量加工的辅助准备时间。基座的立板面上集成了可调节的定位挡块与压紧组件，定位挡块的位置可以根据待加工工件的实际外形尺寸做前后、上下两个维度的调整，调整到位后通过内六角螺钉锁死，就能形成固定的定位型腔，工件放入型腔后只需要扳动压紧件就能完成装夹，不需要每次都用百分表找正工件位置，对操作工人的技能要求也更低。

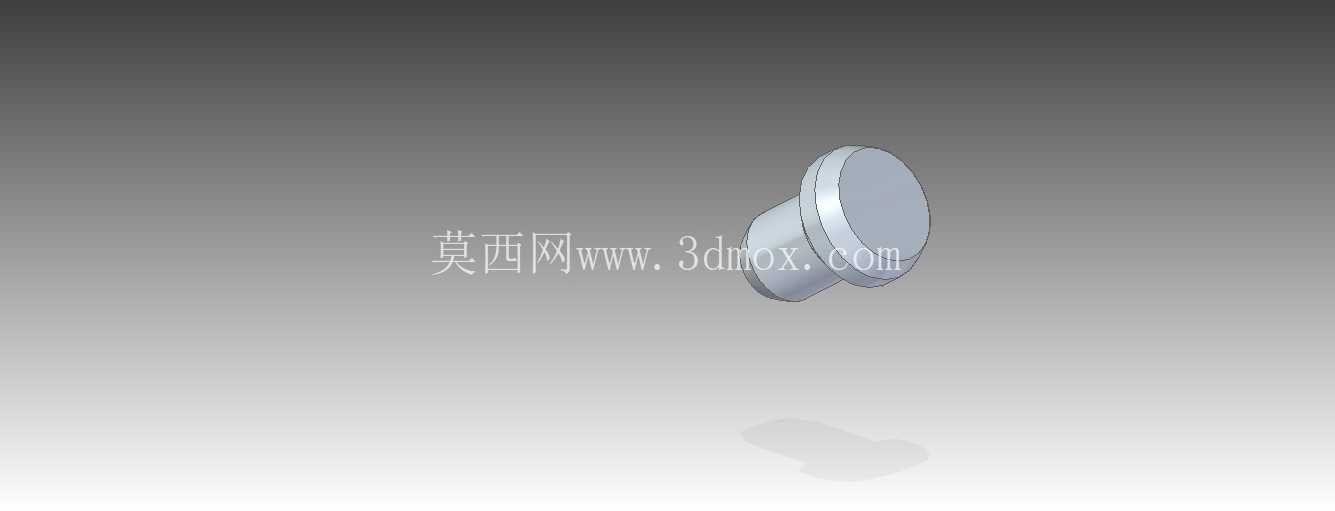

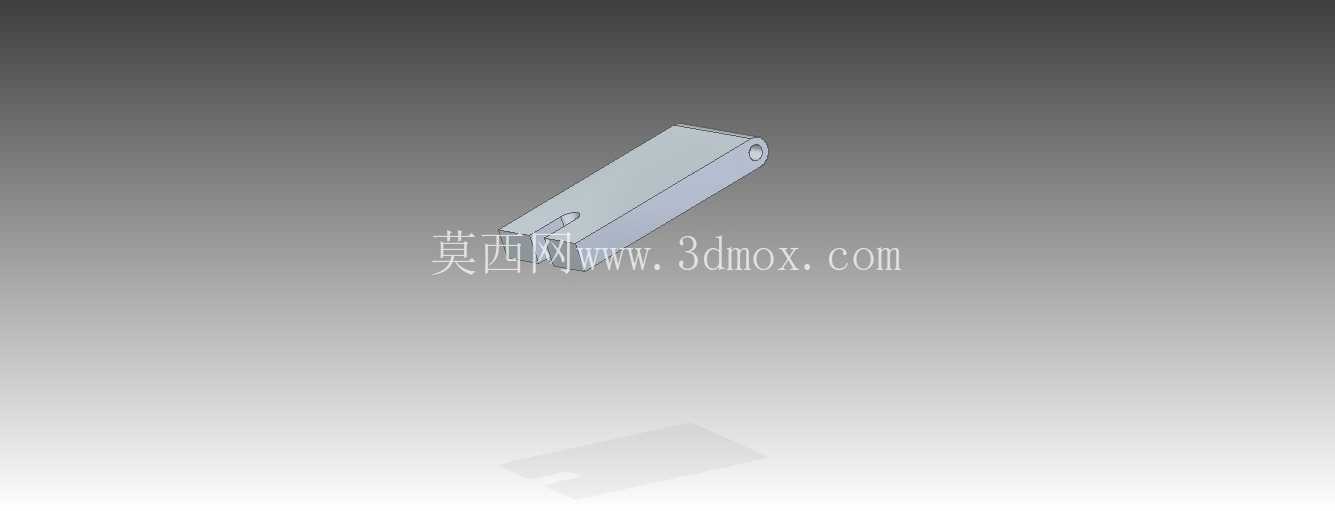

夹具上专门设计了钻套安装位，对应的钻套可以根据加工所用钻头的直径规格快速更换，钻套的内孔与钻头的配合间隙控制在合理的公差范围内，钻孔时钻头先穿过钻套再接触工件表面，从根源上避免钻头刚接触工件时出现的滑移偏摆问题，尤其是加工斜面上的孔、或者薄板件上的小孔时，这种带导向结构的夹具能把钻孔的位置度误差控制在0.02mm以内，远高于普通自由装夹的加工精度。压紧组件采用了浮动压头设计，压头接触工件的面做了防滑纹理处理，夹紧力可以通过调整压紧螺钉的进给量灵活控制，既可以保证装夹足够牢固，不会因为切削力的作用出现工件移位，也能避免夹紧力过大导致薄壁工件出现变形，压头的浮动结构可以自动适配工件表面的微小平面度误差，保证夹紧力均匀分布在工件接触面上，不会出现局部应力集中的问题。

从安装边界尺寸来看，这款夹具的整体轮廓属于紧凑型设计，基座的底面与立板的垂直度经过精加工处理，两个面的形位公差控制在0.01mm以内，安装时不需要额外做基准修磨，直接通过T型螺栓或者压板固定在工作台上即可，整体占用的工作台面积不到0.03平方米，即使是小型台式钻床的工作台也能顺利安装，不会和钻床的主轴进给结构、冷却管路产生干涉。夹具的排屑空间做了专门的预留，钻孔产生的铁屑可以顺着基座的斜面滑落，不会堆积在定位型腔内影响工件的装夹定位，日常清理只需要用压缩空气吹净即可，维护难度很低。

在实际生产应用中，这款夹具不仅可以用在普通立式钻床的加工工序上，也可以适配摇臂钻床、小型加工中心的钻孔、扩孔、铰孔工序，针对小型压铸盒类零件、钣金折弯盒件、小型机加工结构件的钻孔加工都有很好的适配性，尤其是同规格工件批量加工时，一次调整好定位尺寸后，单件装夹时间可以控制在10秒以内，相比传统台虎钳装夹的效率提升3倍以上，同时加工出来的孔位一致性更好，能有效减少后续装配环节因为孔位偏差导致的修配工作量。夹具的所有受力部件都采用了调质钢材加工，长期使用不会出现基准面磨损、压紧件变形的问题，使用寿命远高于普通的焊接式简易夹具，针对不同尺寸的同类型工件，只需要更换对应规格的定位块与钻套，就能快速切换加工适配范围，不需要重新制作整套夹具，能有效降低生产现场的工装制作成本。
