十吨级立式液压起重千斤顶结构设计

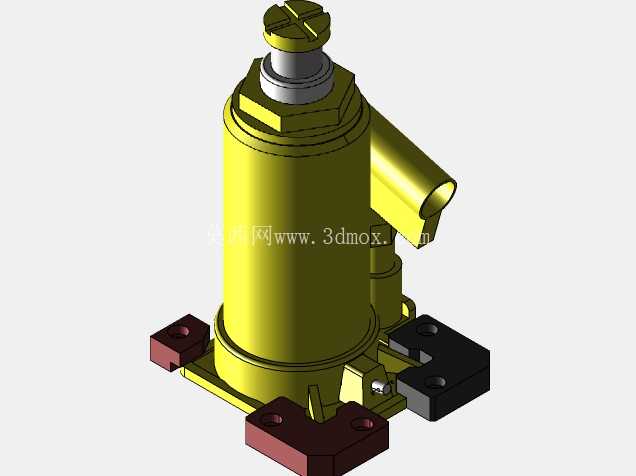

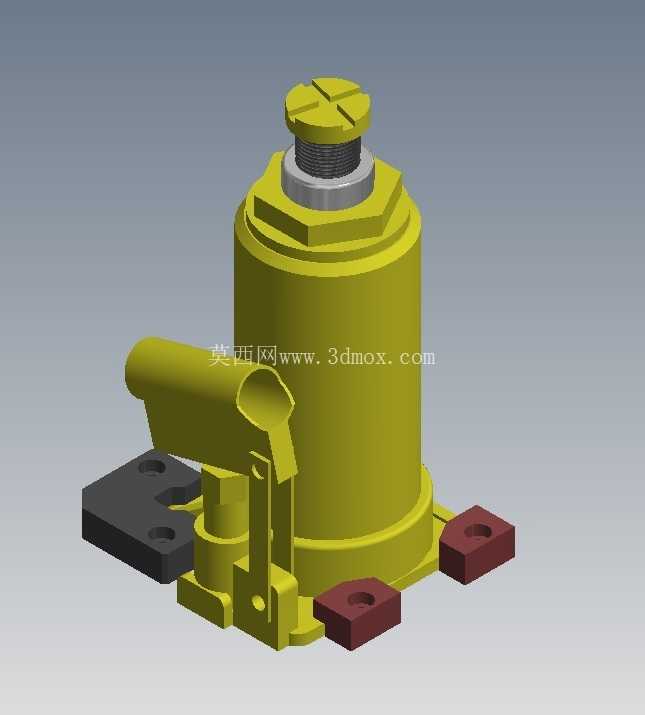

　　这款十吨级立式液压起重装置，核心应用场景覆盖重型设备维保、车辆抢修、工业构件就位、模具拆装移位等需要大吨位垂直顶升的作业环节，区别于小吨位便携款，该款的结构冗余设计完全适配长时间承重保压的工况需求，不会出现负载下缓慢回落的安全隐患。从结构设计逻辑来看，整体采用一体式铸钢缸筒作为主体承载结构，缸体外壁做了加厚处理，避免大负载下缸体出现径向形变，底部的三个带安装孔的固定支脚呈120度均匀分布，每个支脚的安装孔位预留了足够的螺栓穿装空间，既可以直接放置在平整硬质地面上临时作业，也可以通过螺栓穿过支脚孔位将整个装置固定在专用工装台面上，适配流水线定点顶升的工位需求，支脚与缸体衔接处做了大圆角过渡处理，分散承重时的应力集中点，避免长期负载下衔接位置出现开裂风险。

　　顶部的顶升撑头采用十字槽结构设计，这个细节是为了适配不同接触面的被顶升物件，既可以卡合带定位凸点的构件防止顶升过程中打滑偏移，也可以配合不同规格的加高接杆拓展顶升行程，撑头下方的调节螺纹段可以手动旋转调整初始高度，在液压行程未启动前先快速贴合被顶升物件的底面，减少空行程的操作时间，提升作业效率。侧面的手动压杆铰接座做了下沉式设计，压杆收起时可以贴合缸体侧面放置，减少整体收纳占用的空间，压杆的力臂长度经过匹配计算，操作人员手动施压时不需要过大的作用力就能建立起足够的油压，适配单人作业的操作力度需求，铰接位置的销轴做了防脱处理，避免频繁扳动压杆时销轴窜出脱落。

　　内置的液压油路采用单向阀加泄压阀的组合结构，单向阀保证压油过程中油压不会反向泄漏，维持顶升过程的稳定性，泄压阀的调节旋钮设置在缸体侧面便于操作的位置，缓慢旋开就能控制回落速度，不会出现负载下快速下坠的风险，油缸内部的密封件选用耐油耐磨的橡胶材质，适配常规液压油的工作环境，长期使用也不会出现漏油泄压的问题。从安装边界尺寸来看，整体底座的外接圆直径控制在合理范围内，三个支脚展开后不会占用过多的地面操作空间，最低顶升高度适配常规设备底部的预留间隙，最大顶升行程满足绝大多数十吨级负载的顶升高度需求，不需要额外叠加垫块就能完成常规的维保顶升作业。

　　在实际选型使用过程中，这款装置的结构稳定性远高于同吨位的剪式千斤顶，垂直承重的受力方向完全与缸体轴线重合，不会出现侧向受力导致的结构变形，不管是汽修场景下顶升重型货车的底盘，还是工业车间里顶升大型机床的床身进行水平调整，或是模具车间里配合拆装重型压铸模具，都能提供稳定可靠的顶升支撑力。建模过程中对所有活动部件都做了干涉检查，压杆在全行程扳动过程中不会与缸体、支脚产生碰撞，顶部螺纹调节段旋转到最高位置时也不会出现脱扣的问题，所有配合面的公差预留都符合机械加工的实际工艺要求，不存在无法加工的异形结构，所有铸件的拔模角度都符合铸造工艺的规范，不需要额外做工艺补正就能直接用于生产开模。
