螺旋式起重顶升千斤顶组件结构设计

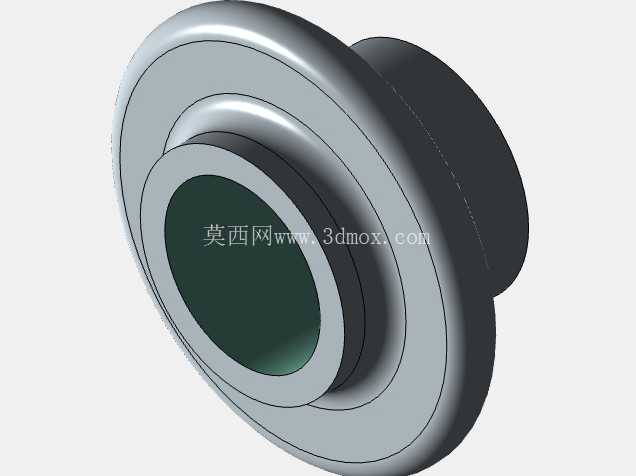

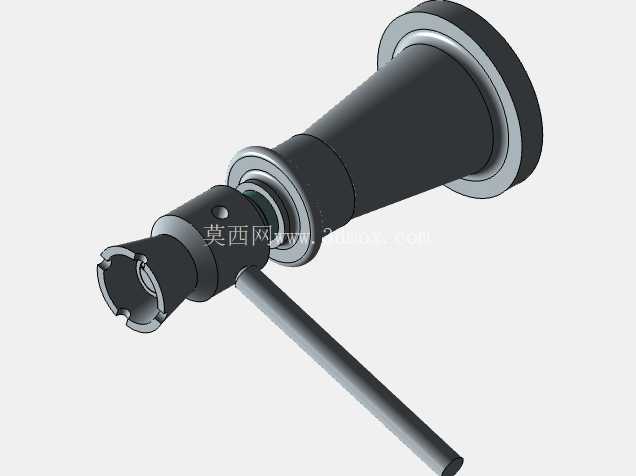

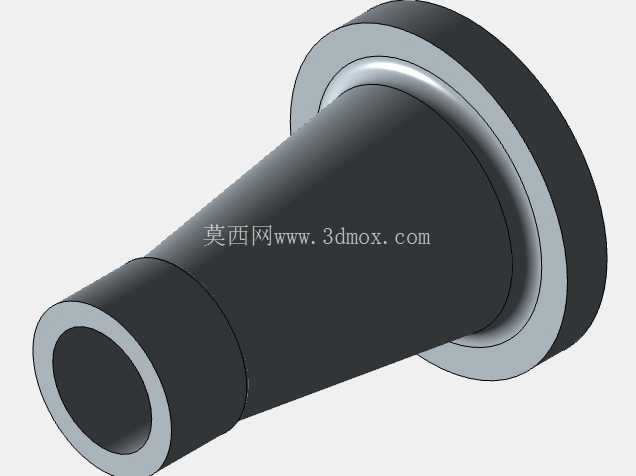

　　从结构组成来看，底部带法兰边的锥形基座是整套机构的承重基础，基座内部加工有与顶升螺杆配合的内螺纹孔，锥面结构的设计是为了在不额外增加基座整体重量的前提下，扩大底部支撑面的有效接触范围，降低单位面积承压，避免顶升作业时基座陷入软质支撑面或者发生侧倾。顶升螺杆采用大导程梯形螺纹设计，牙型角经过优化，既保证足够的传动效率减少操作时的输入扭矩，又能满足螺纹副的自锁要求，即便是撤去手柄上的作用力，螺杆也不会在负载作用下自行回转回落，从根源上避免顶升作业的安全隐患。螺杆顶端的承力头做了开槽式防滑结构，和被顶升物件的接触部位可以嵌入槽位，避免顶升过程中接触面打滑偏移，承力头和螺杆之间采用小间隙配合，允许一定角度的自适应偏转，当被顶升面和螺杆轴线存在微小垂直度偏差时，承力头可以自动贴合支撑面，避免局部应力集中压损工件表面。侧面的手柄插孔采用贯穿式设计，手柄杆插入后可以双向转动，长力臂的设计让操作人员无需施加过大的作用力就能驱动螺杆升降，插孔位置避开了螺杆升降的行程区间，不会出现手柄和基座、被顶升件发生运动干涉的问题。在设备检修、重物位移、工装调平这类需要小行程垂直顶升的作业场景里，螺旋千斤顶依靠螺纹副的自锁特性，相比液压顶升结构不存在泄压回落风险，长期承重工况下的可靠性优势十分突出，不管是重型设备安装时的标高微调，还是小型构件装配时的位置校准，都能看到这类机构的应用。这套组件的核心传动逻辑是通过梯形螺纹副将手柄输入的旋转扭矩转化为顶杆的直线顶升力，整套结构没有复杂的液压密封元件，日常维护仅需定期在螺纹副表面涂抹润滑脂降低磨损即可，对野外无配套维护条件的作业场景适配性很强。

　　设计这套结构时，首先要核算螺纹副的承载能力，根据额定顶升重量校核螺纹牙的剪切强度和弯曲强度，确保在满负载工况下螺纹不会发生滑牙、变形；其次要确定基座的支撑边界，底部法兰的直径要满足整体稳定性要求，按照顶升最大行程时的重心偏移量计算抗倾覆系数，保证作业过程中不会发生侧翻；再者要明确各部件的装配约束关系，基座内螺纹和螺杆的同轴度公差要控制在合理范围，避免转动时出现卡滞、偏磨的问题，承力头和螺杆端部的配合间隙既要满足自适应偏转的需求，又不能过大导致顶升时出现旷量影响精度。

　　从安装适配维度来看，这套组件的基座底部为平面结构，可以直接放置在平整的硬质支撑面上使用，也可以通过法兰边上的预留孔位将基座固定在专用工装台架上，作为工装夹具的顶升调节单元使用；螺杆的最大顶升行程根据整体结构尺寸做了合理匹配，既满足常规小行程顶升的作业需求，又不会因为螺杆伸出过长导致刚性下降出现弯折风险。整套结构的所有运动部件都做了限位设计，螺杆上升到最大行程位置时会被基座内部的限位台阶挡住，避免操作时螺杆完全旋出基座引发安全事故，下降到最低位置时承力头会和基座端面贴合，不会出现螺杆脱出的问题。

　　在实际建模装配过程中，各部件的配合公差需要严格匹配，螺纹副的配合间隙要兼顾传动顺畅性和自锁可靠性，手柄和插孔的配合采用间隙配合，方便手柄插拔调整操作角度，承力头的转动阻尼要适中，避免作业过程中自行偏转。这类螺旋顶升结构除了单独作为起重工具使用外，还可以集成到各类专用设备中作为高度调节单元，比如自动化生产线的工装板调平机构、小型试验台的升降支撑结构、重型设备安装的辅助定位机构，都可以基于这套核心结构做适应性改型，通过调整螺纹参数、基座尺寸、螺杆行程来匹配不同的负载和行程需求。
