DVI接口面板安装结构三维设计

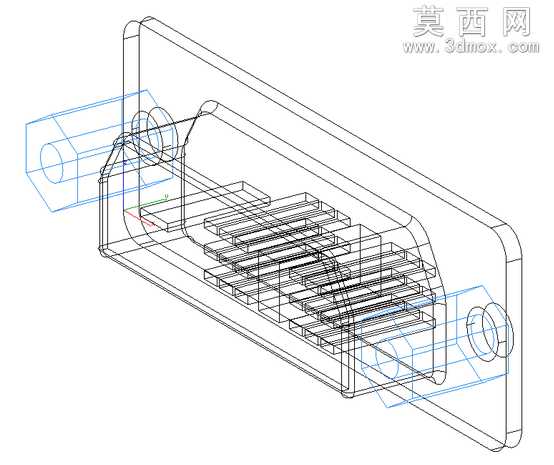

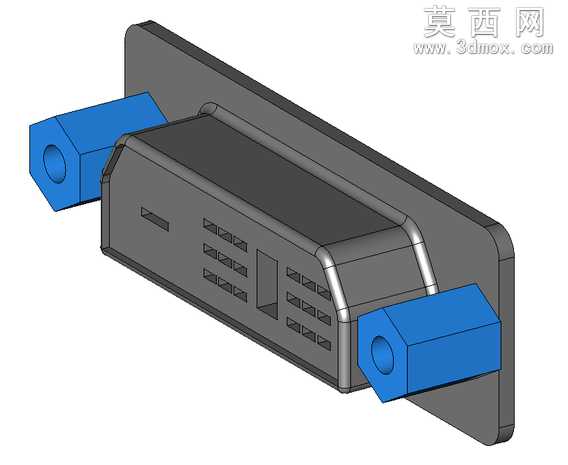

本作品为DVI接口面板安装结构的三维建模成果，建模过程依托主流三维CAD软件完成，采用线框加实体混合的建模逻辑，清晰呈现接口内部与外部的完整构造。建模初期先梳理DVI接口的功能需求与装配逻辑，确定接口主体外壳、内部插针排布、面板安装定位、对接导向结构的核心尺寸基准，先绘制接口外壳的基础轮廓草图，通过拉伸、切除等基础特征构建外壳的主体框架，外壳部分做了适配面板安装的卡扣与定位凸台设计，保证接口安装到设备面板时的定位精度与固定强度。内部插针排布区域严格遵循DVI接口的标准针脚布局，每一组针脚的固定基座、限位结构都逐一建模，还原插针与外壳之间的绝缘支撑结构，同时在接口的对接端做了导向斜角与防呆限位结构，避免插接时出现错位损坏针脚的问题。模型采用线框预览模式展示内部构造，可清晰看到内部针脚的排列层次、外壳的加强筋结构、安装固定位的连接细节，材质设定上区分了金属插针、绝缘塑料基座、金属外壳屏蔽层的不同材质属性，金属部分设置了对应的金属反光质感，塑料部分设置了哑光绝缘材质效果，还原真实DVI接口的材质观感。设计过程中重点考量了接口的装配兼容性，安装面板的固定孔位、接口伸出面板的长度、对接端的插拔空间都做了适配常规设备面板的尺寸规划，同时在外壳内部设置了多处加强筋结构，在不增加整体壁厚的前提下提升外壳的结构强度，避免插拔过程中外壳出现形变损坏。模型还还原了接口尾部的线缆连接让位结构，预留了焊针与线缆连接的操作空间，整体结构完整覆盖DVI接口从面板安装、插接对位、内部针脚固定到尾部接线的全流程结构细节，可用于电子设备接口结构教学、面板安装适配校验、接插件结构参考等场景，建模过程中所有特征参数均可编辑，方便后续根据不同设备的安装需求调整尺寸参数。
