CNC加工用嵌入式4x4真空夹具板

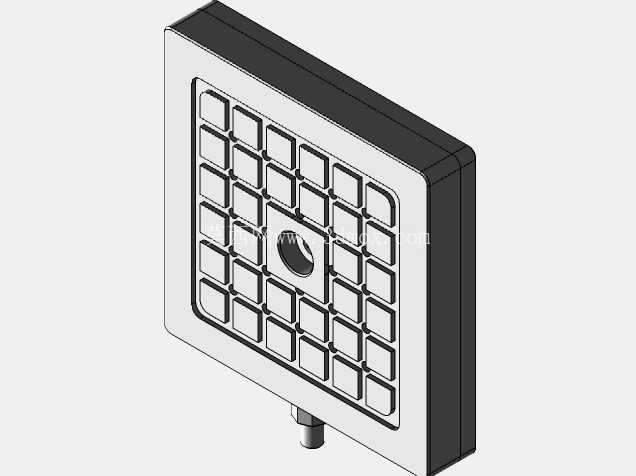

　　在精密CNC加工场景中，小型薄壁零件、异形薄片工件的装夹一直是困扰一线加工人员的痛点：采用传统虎钳装夹容易造成工件变形，压板固定会遮挡加工路径，双面胶固定则存在定位精度差、加工后残胶难清理的问题，这款嵌入式4x4真空夹具板正是针对这类加工需求开发的专用装夹工装。该夹具板采用嵌入式安装设计，可直接嵌入对应规格的CNC工作台T型槽预留位，安装后夹具上表面与工作台面保持齐平，不会额外抬升工件装夹高度，避免了因装夹垫高带来的刀具悬伸过长、加工刚性下降问题，同时也不会干涉工作台周边的对刀仪、冷却管路等附属部件的正常运行。夹具板主体采用上下叠层结构设计，上层为带密集网格吸附槽的工作面，网格槽采用等距4x4阵列排布，每个独立网格单元都对应独立的真空气路分支，可根据待加工工件的尺寸大小，通过封堵非覆盖区域的气孔实现分区吸附，既可以同时装夹多个小型零件完成批量加工，也可以针对单个异形工件调整吸附区域，避免真空泄漏导致的装夹失效。侧面集成的标准快插气嘴可直接连接车间常规的真空发生管路，无需额外定制转接头，气嘴位置设计在夹具板侧边的居中位置，安装后不会突出工作台边缘，也不会在工作台移动过程中与机床护板发生碰撞。

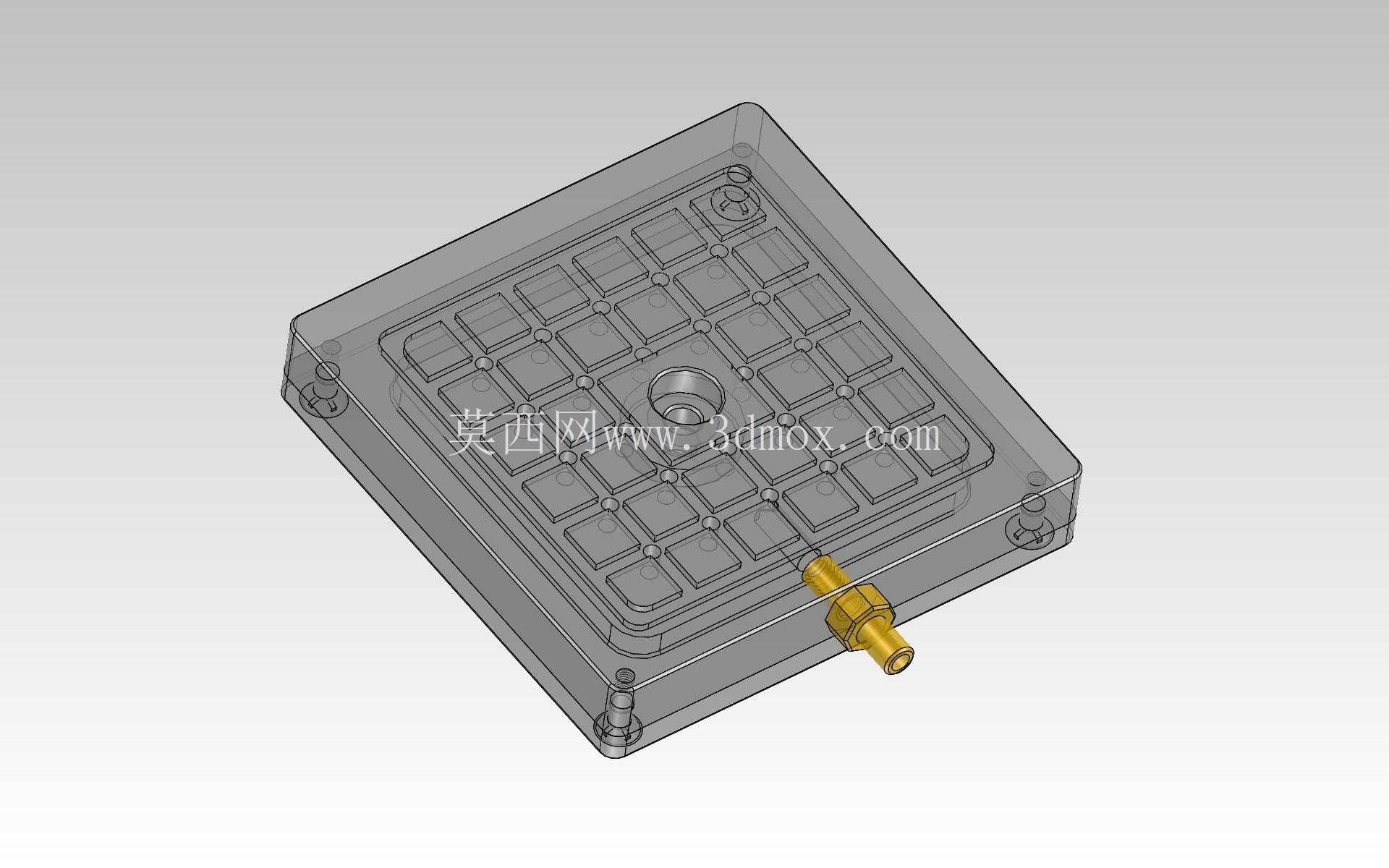

　　从结构设计逻辑来看，这款夹具板的主体采用透明工程材质做外层包覆，内部气路结构完全可视化，日常使用中如果出现气路堵塞、真空泄漏的问题，可以直接观察内部气路的导通状态，无需拆解夹具就能快速定位故障点，大幅降低日常维护的时间成本。工作面的网格槽深度控制在0.8mm，既可以保证真空吸附时的气流导通效率，又不会因为槽深过大导致工件受压后产生凹陷变形，每个网格节点位置都设计有微小的支撑凸点，凸点高度与工作面齐平，可在吸附时为工件提供均匀的支撑力，避免薄型工件在真空负压作用下向槽内凹陷，保证加工面的平面度。

　　在安装边界方面，这款夹具板的外形尺寸适配常规小型CNC加工中心的工作台安装位，四个角位置设计有沉头安装孔，可通过内六角螺丝直接固定在工作台上，沉头孔的深度保证螺丝安装后不会突出工作面，不会对工件放置造成干涉。实际加工应用中，这款夹具板可适配铝板、铜板、亚克力板、PCB板等多种材质的小型零件装夹，尤其适合加工厚度在0.5mm-5mm之间的薄片类零件，吸附力可通过调节真空负压值灵活调整，针对易变形的软质材料可降低负压避免装夹变形，针对金属材质重切削场景可提高负压保证装夹可靠性。气路内部设计有稳压腔结构，可避免外部真空源压力波动导致的吸附力不稳定，即使在断续切削、刀具冲击的工况下，也能保持稳定的吸附效果，不会出现工件移位的问题。

　　夹具板的工作面平面度控制在0.02mm以内，安装后无需额外做盘面铣平操作即可直接使用，可保证工件装夹后的基准精度，减少对刀辅助时间。和传统的真空吸盘相比，这种嵌入式网格结构的夹具板有效吸附面积更大，装夹力分布更均匀，不会出现边缘吸附力不足的问题，同时嵌入式安装的方式也避免了常规外置式真空夹具占用工作台有效行程的问题，可最大化利用机床的加工行程范围。在小批量多品种的精密零件加工场景中，这类真空夹具板可大幅降低装夹辅助时间，无需针对每个零件制作专用的装夹治具，只要工件的底面为平面，即可直接放置在夹具板上完成固定，尤其适合手板加工、小批量精密零件生产、五金零件精加工等场景使用。日常使用中，只需要定期清理网格槽内的加工切屑，避免切屑堵塞气孔即可，无需做额外的保养维护，气嘴采用标准规格，出现磨损时可直接更换同规格标准件，维护成本极低。
