车辆悬架用杠杆式负载调节稳定装置结构

该稳定装置主要面向非道路作业车辆、改装越野车型的后悬架系统适配场景，解决传统悬架在半载、空载状态下弹簧刚度过剩、悬架行程锁死，满载状态下支撑力不足的常见工况矛盾。在实际户外作业、非铺装路面行驶场景中，车辆后轴负载波动范围极大，从空载状态下的仅承载车身自重，到满载状态下挂载作业机具、承载货物时的轴荷翻倍，传统定刚度弹簧悬架无法兼顾全负载区间的行驶稳定性，空载时弹跳过硬、滤震效果差，满载时悬架击穿、缓冲失效的问题长期困扰底盘改装从业者。

设计初期曾尝试采用受限橡胶压缩锥体作为原始悬架部件的直接替代方案，小尺寸规格下橡胶锥体最大压缩力约为5000磅，当放大组件尺寸以匹配主悬架安装空间时，铰接点位置出现安装干涉，无法适配原有悬架的摆臂行程轨迹，因此放弃直接替换的思路，转而采用杠杆式力传递结构来优化负载传递路径。不同于市面常见的多功能力牵引解决方案将受力点集中于后轮悬挂后段的设计，该结构将杠杆支点布置在主枢轴点位，通过杠杆比的换算降低弹簧端的实际受力，无需更换原有主弹簧即可实现负载适配，避免了更换大刚度弹簧带来的空载舒适性劣化问题。

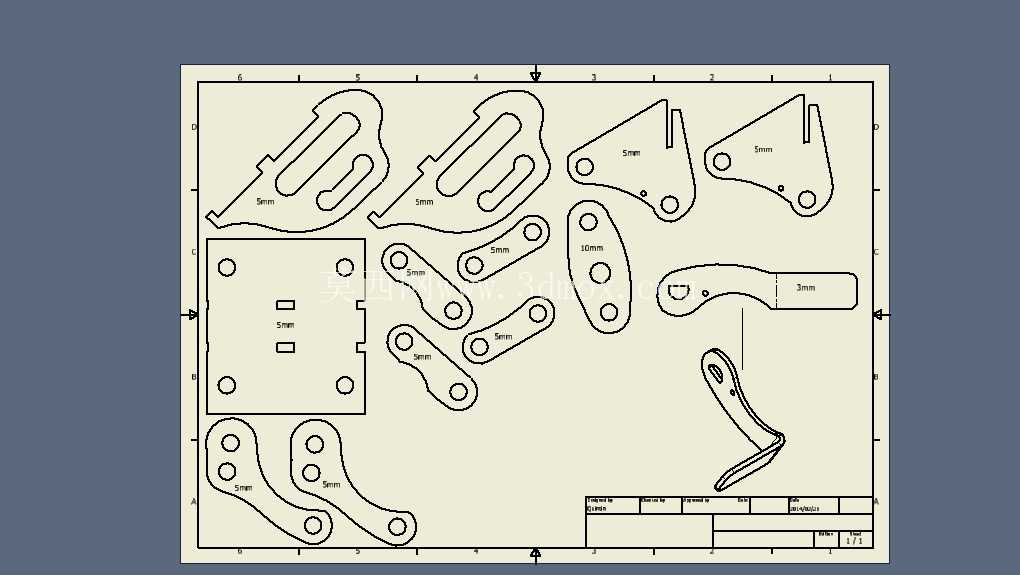

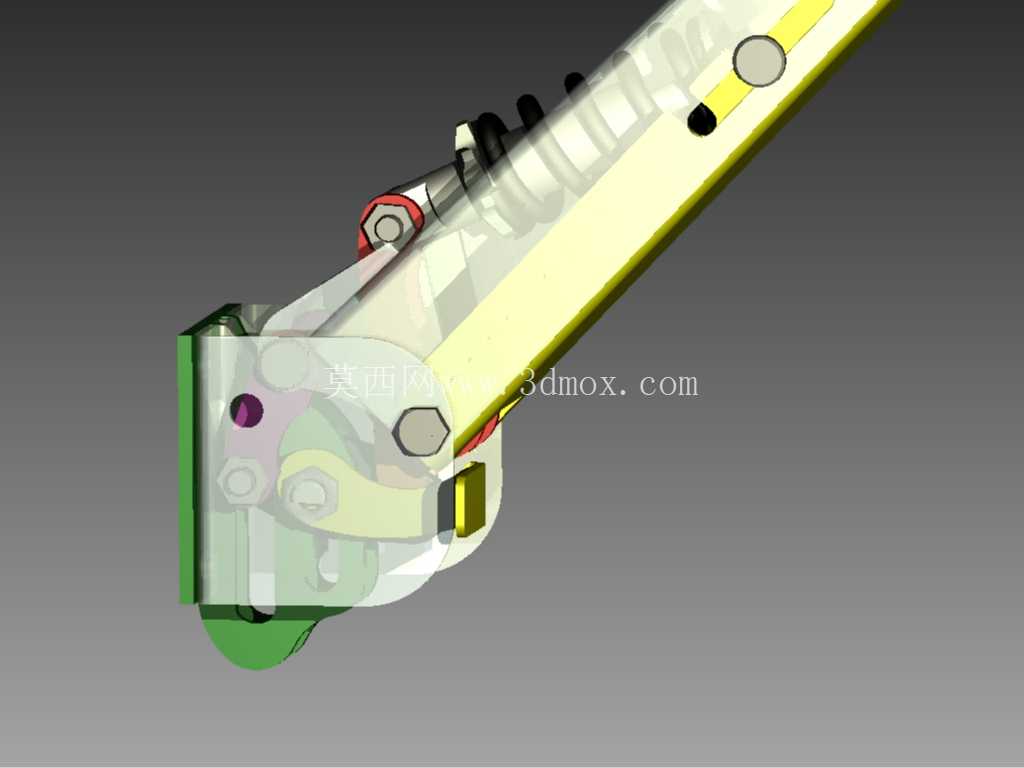

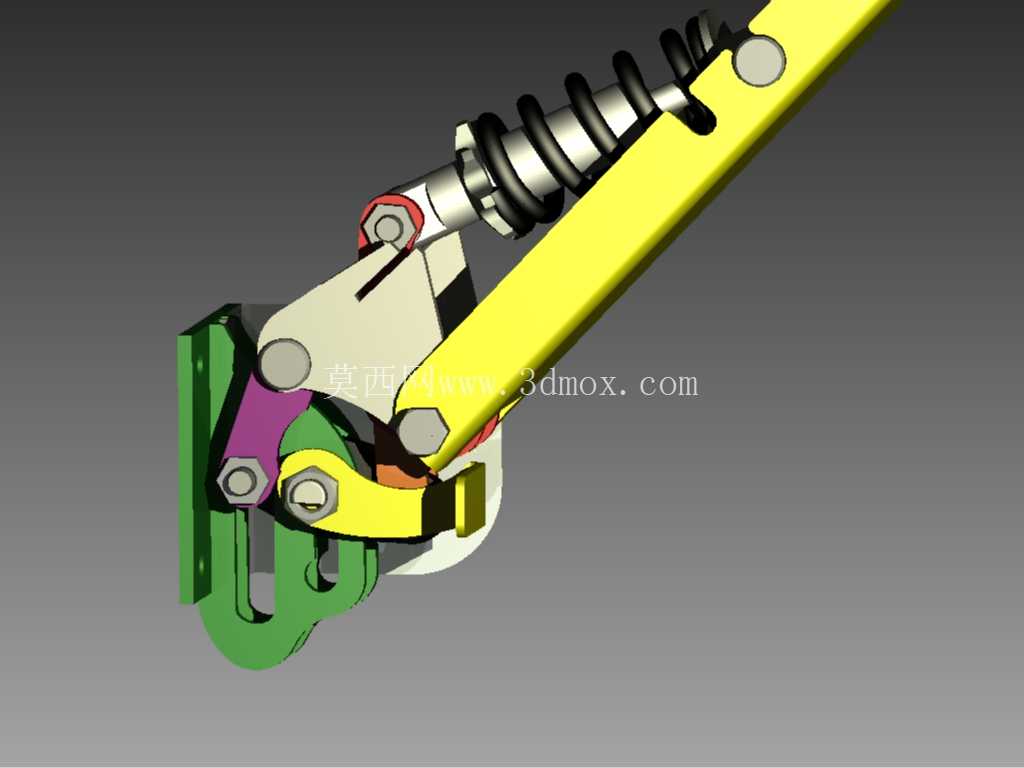

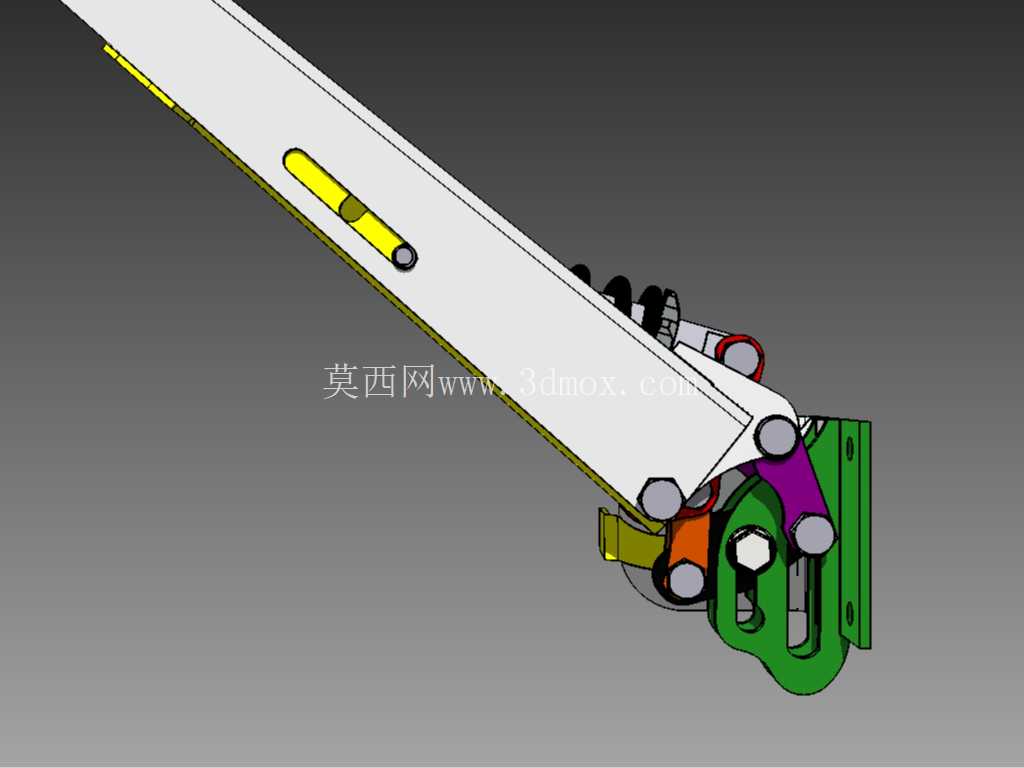

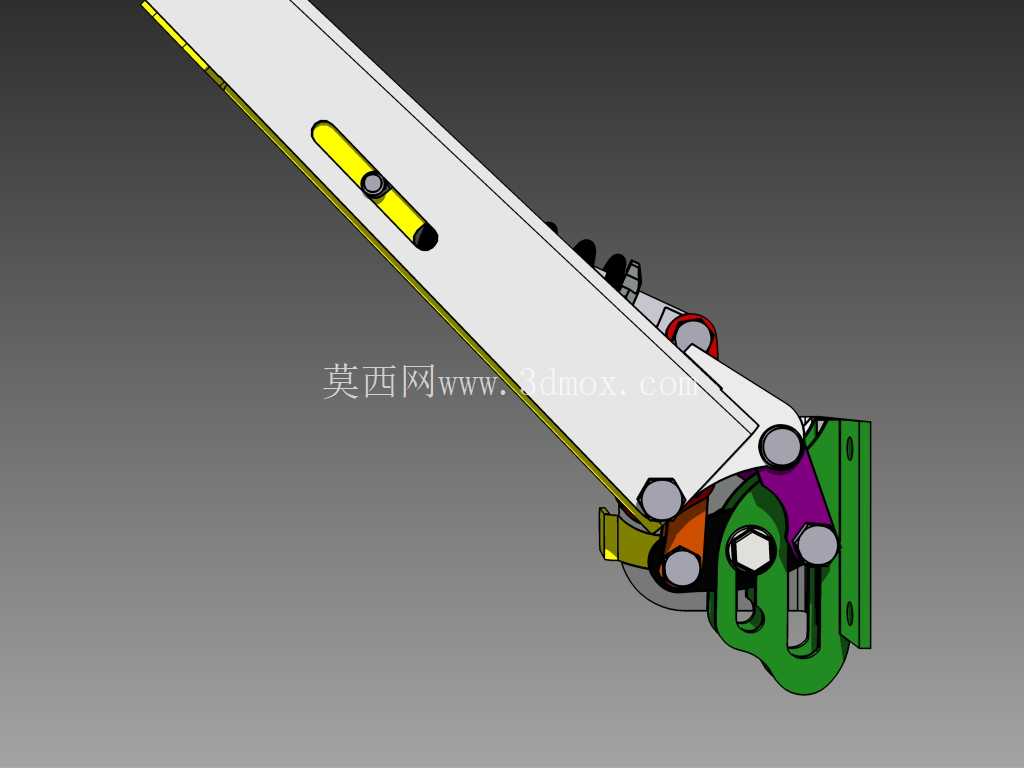

结构上通过调节器改变弹簧的压缩初始角度，实现不同负载下的弹簧力输出曲线调整：全负载设置状态下，杠杆比设定为0.89，弹簧压缩行程匹配满载轴荷的下限量，此时弹簧处于初始压缩角度45度位置，可有效过滤路面大振幅冲击；半负载设置状态下，杠杆比调整为0.445，等效降低弹簧端受力，此时悬架允许足够的悬架行程，不会出现弹簧刚度过大导致的悬架呈锁死状态，避免非铺装路面行驶时车轮离地、抓地力丧失的问题。整个结构仅保留两处焊缝和一个弯曲成型的下臂构件，其余所有部件均采用螺栓连接装配，既降低了加工制作的难度，也方便后期使用过程中的部件更换与维护，无需整体拆解悬架即可完成负载档位的调整。

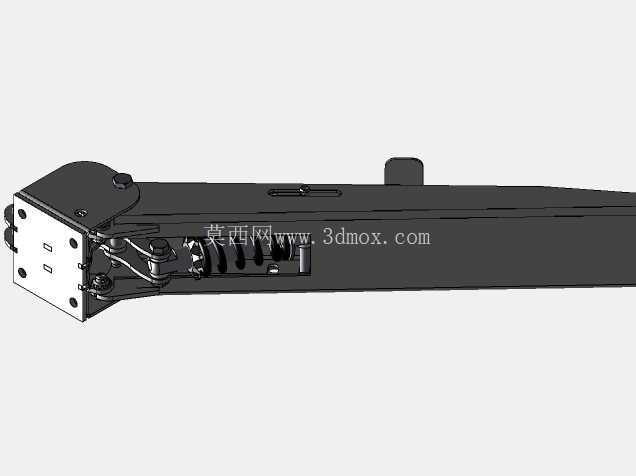

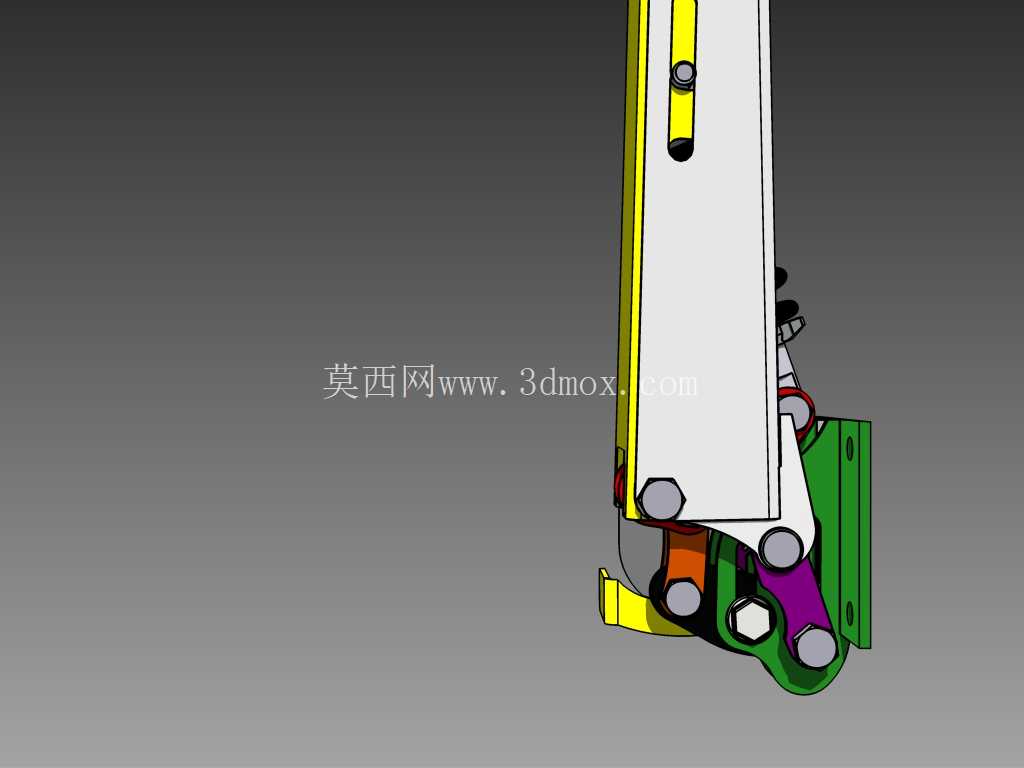

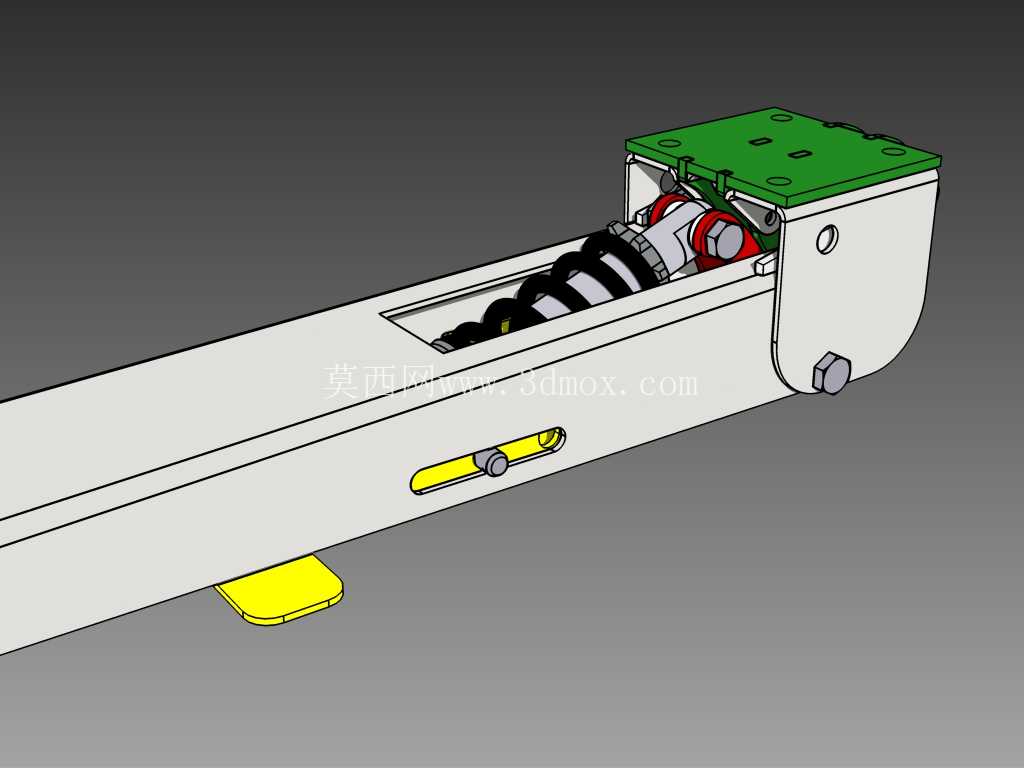

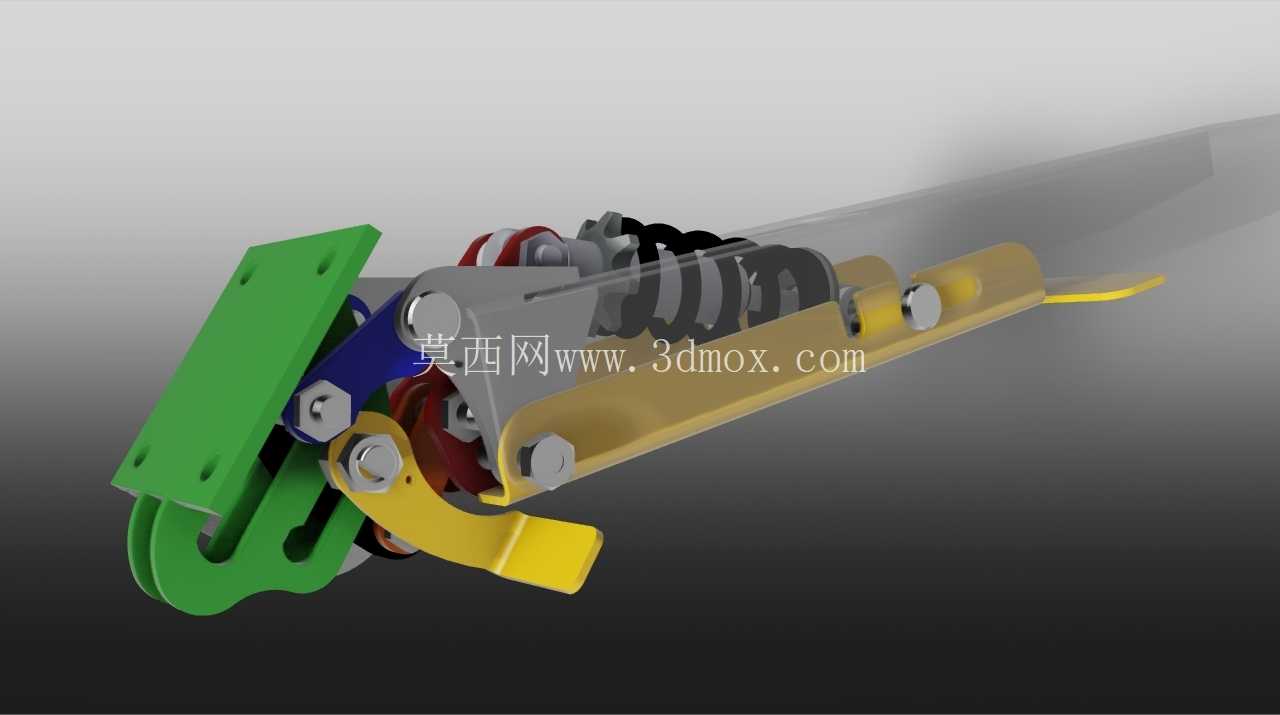

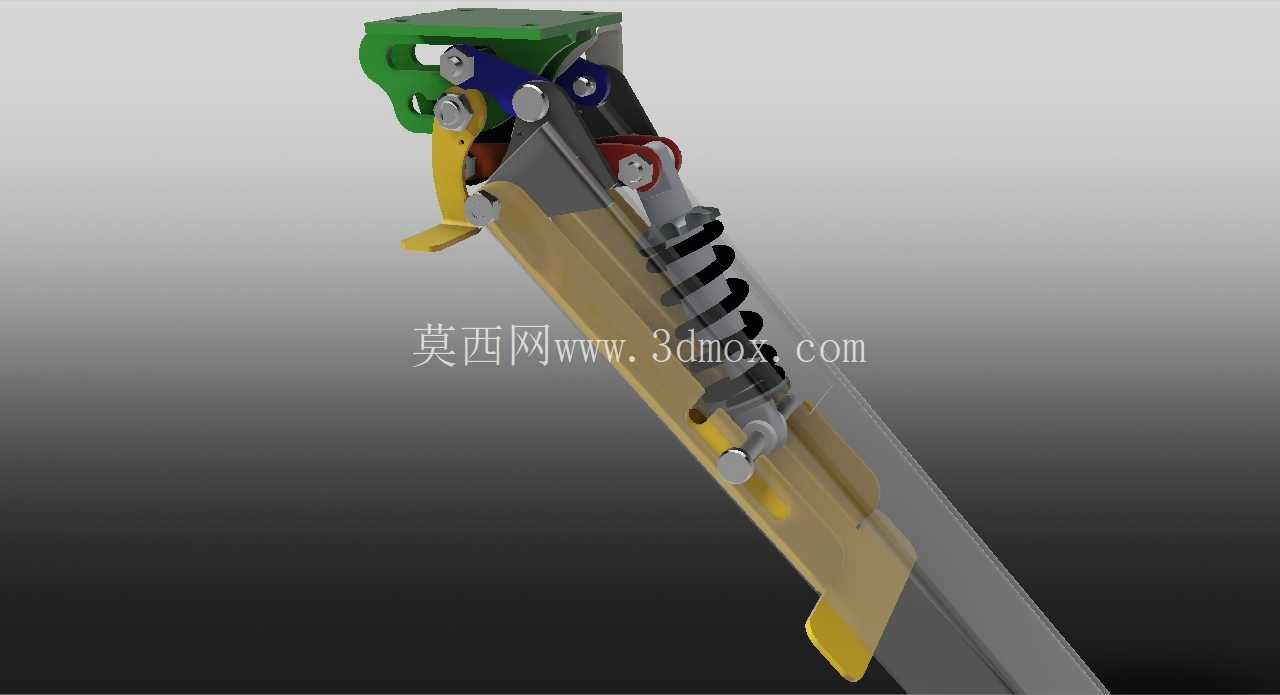

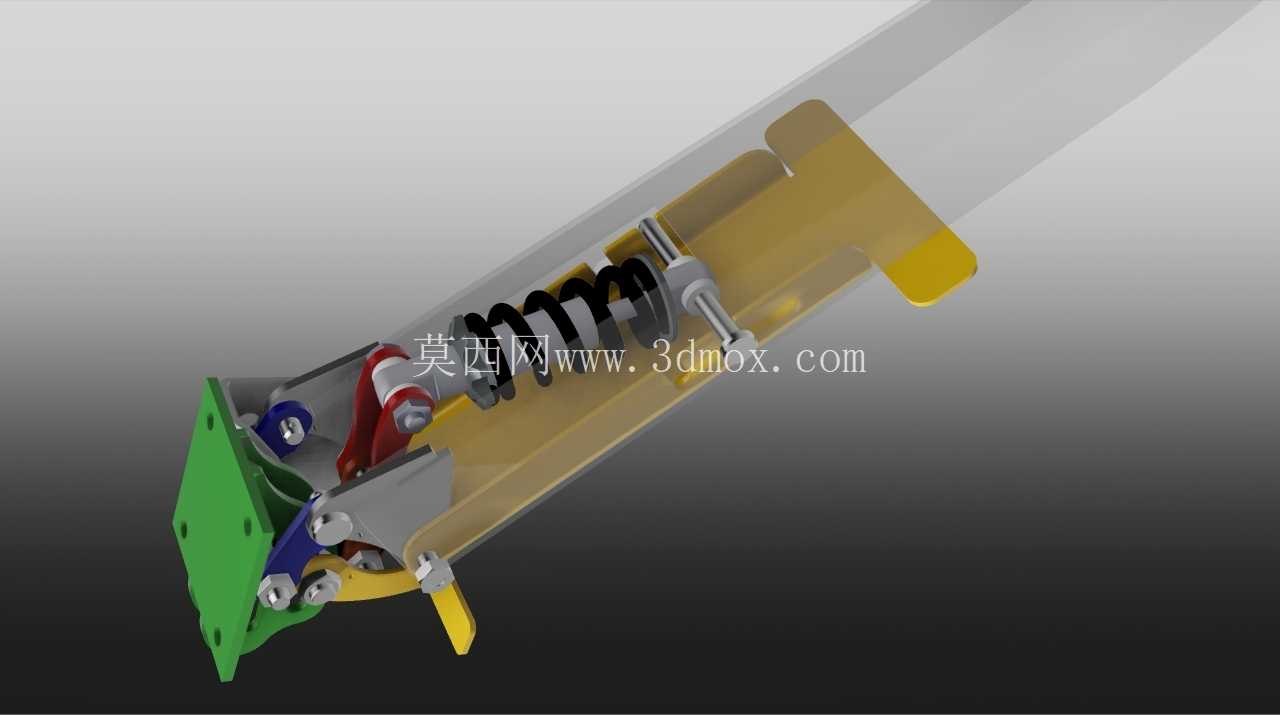

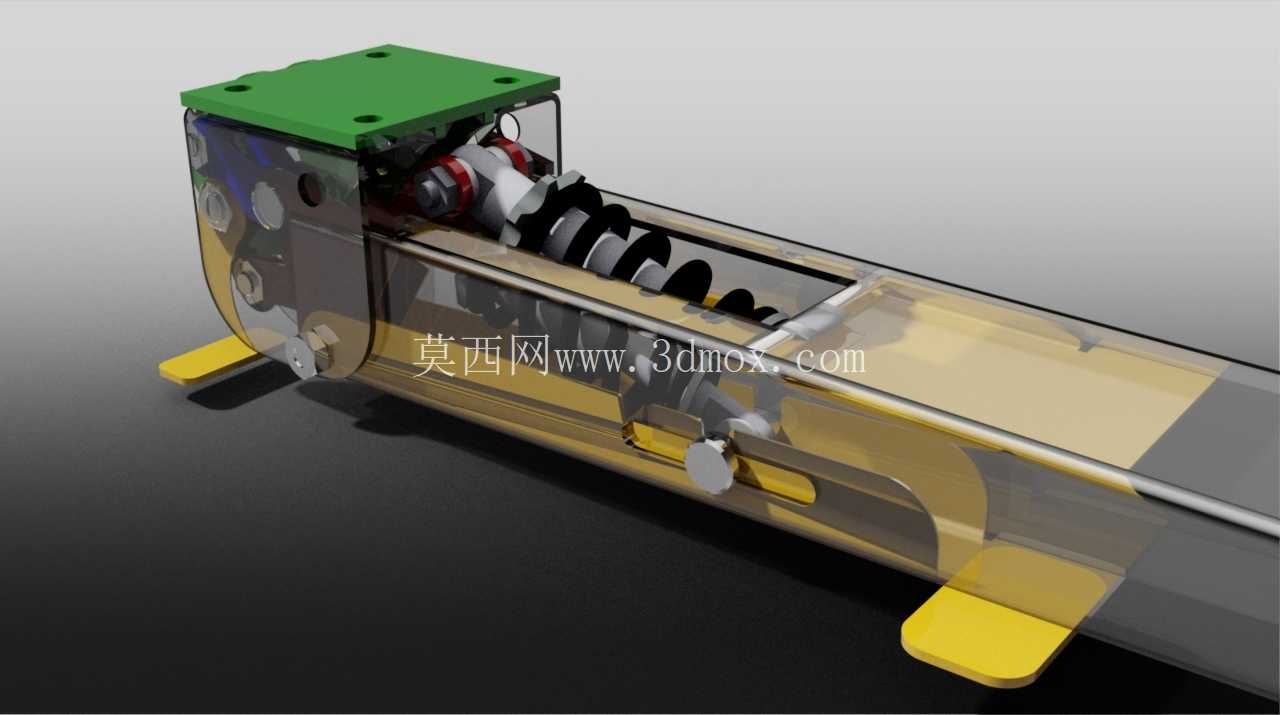

安装边界方面，该装置整体采用侧挂式布局，依托原有后悬架的主枢轴安装位进行固定，绿色安装支座上预留三个标准螺栓孔，孔位间距匹配主流越野车型、小型作业车辆的后悬架安装点位，无需对原有车架进行打孔焊接改造；装置整体外轮廓沿摆臂走向布置，最大外伸尺寸不超过原有摆臂的外侧边界，不会与轮胎、轮拱内衬、刹车管路产生运动干涉；长条形主体结构内部集成弹簧导向槽，弹簧工作过程中始终沿导向槽轴向运动，避免侧向力导致的弹簧偏磨、卡滞问题；铰接点位全部采用轴套配合，预留0.1mm的转动间隙，可适应悬架跳动过程中的微小角度偏移，不会出现铰接点卡滞导致的悬架动作失效。

实际使用过程中，该装置可根据车辆实时负载情况快速调整档位，空载、半载状态下切换至低杠杆比档位，保留足够的悬架滤震行程，提升行驶平顺性；满载作业状态下切换至高杠杆比档位，提升悬架支撑刚度，避免重载下悬架过度压缩导致的底盘托底、部件磕碰问题。相较于整体更换可调阻尼减震器、更换多刚度弹簧的改装方案，该结构仅需在原有悬架基础上加装，改造成本更低，结构可靠性更高，无复杂液压、电子元件，在户外恶劣作业环境下也不会出现密封失效、电路故障等问题，适合长期在非铺装路面行驶的作业车辆、越野改装车辆使用。
