车床卡盘用浮动铰刀夹持刀座结构

在车床、钻床、铣床这类常规机加工设备上做铰孔、攻丝工序时，很多一线操作师傅都遇到过铰出的孔椭圆、锥度超差、丝锥崩齿的问题，根源往往不是刀具本身精度不够，而是装夹时刀具与工件底孔存在细微的同轴度偏差，刚性连接的刀座会把这个偏差直接转化为侧压力，强行让刀具偏离原有底孔的轴线切削，不仅孔的形位公差达不到要求，还会大幅缩短铰刀、丝锥的使用寿命。这款浮动铰刀刀座就是针对这类加工痛点设计的专用夹持部件，核心作用是在刀具装夹端与设备主轴连接端之间预留可控的浮动间隙，让刀具可以顺着底孔的原有轴线自动找正，抵消装夹不同心、主轴跳动、夹头精度不足带来的侧向外力。

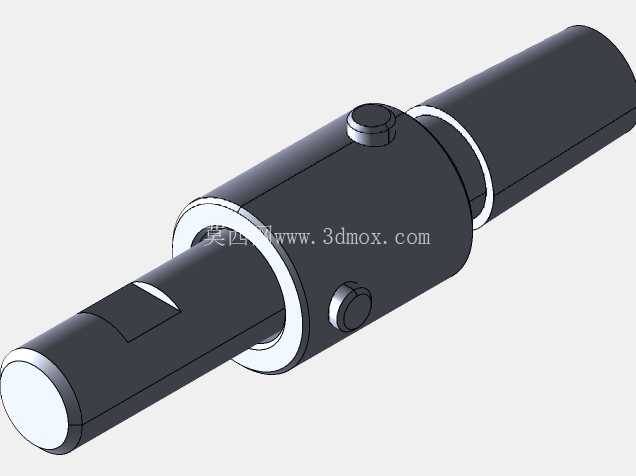

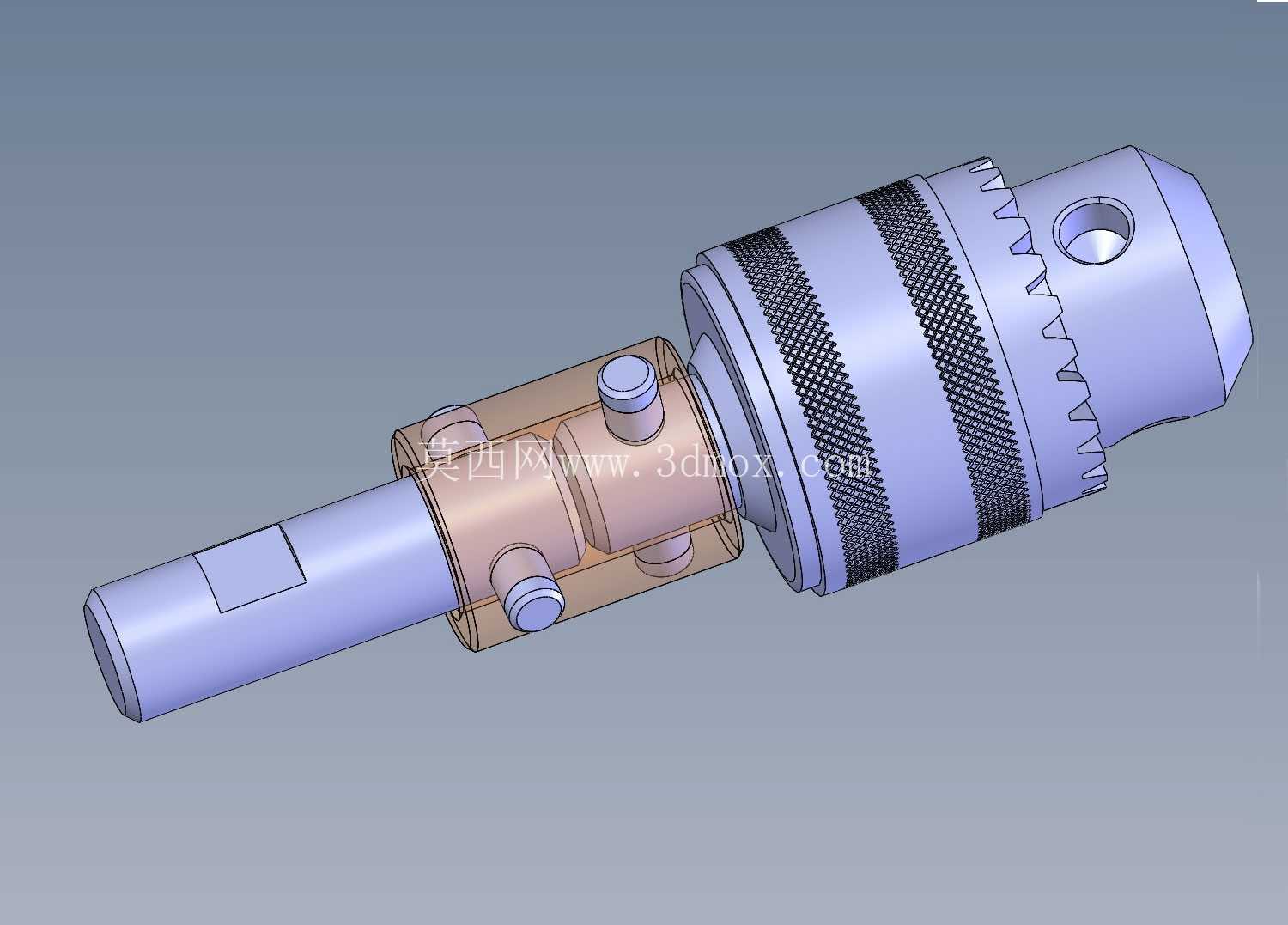

从结构设计逻辑来看，这款刀座没有采用复杂的万向节或者弹性薄壁结构，而是用了非常可靠的滑动销配合结构：连接设备主轴的柄部与夹持铰刀的卡盘主体之间，通过两个对称布置的精密定位销实现扭矩传递，销子与青铜衬套之间采用间隙配合，既可以保证旋转扭矩的稳定传递，不会出现打滑丢转的问题，又能让卡盘主体在径向有小范围的自由滑动余量，同时还能实现小角度的角度偏转，自动适配底孔与主轴之间的角度偏差。轴向方向上做了严格的限位设计，浮动过程中不会产生轴向窜动，避免铰孔时出现进给深度不准、孔口刮伤的问题，这种结构相比弹性浮动结构抗过载能力更强，长时间使用也不会因为金属疲劳出现浮动量失效的问题，维护起来也很简单，定期给青铜衬套加注润滑脂就能保证浮动动作顺畅。

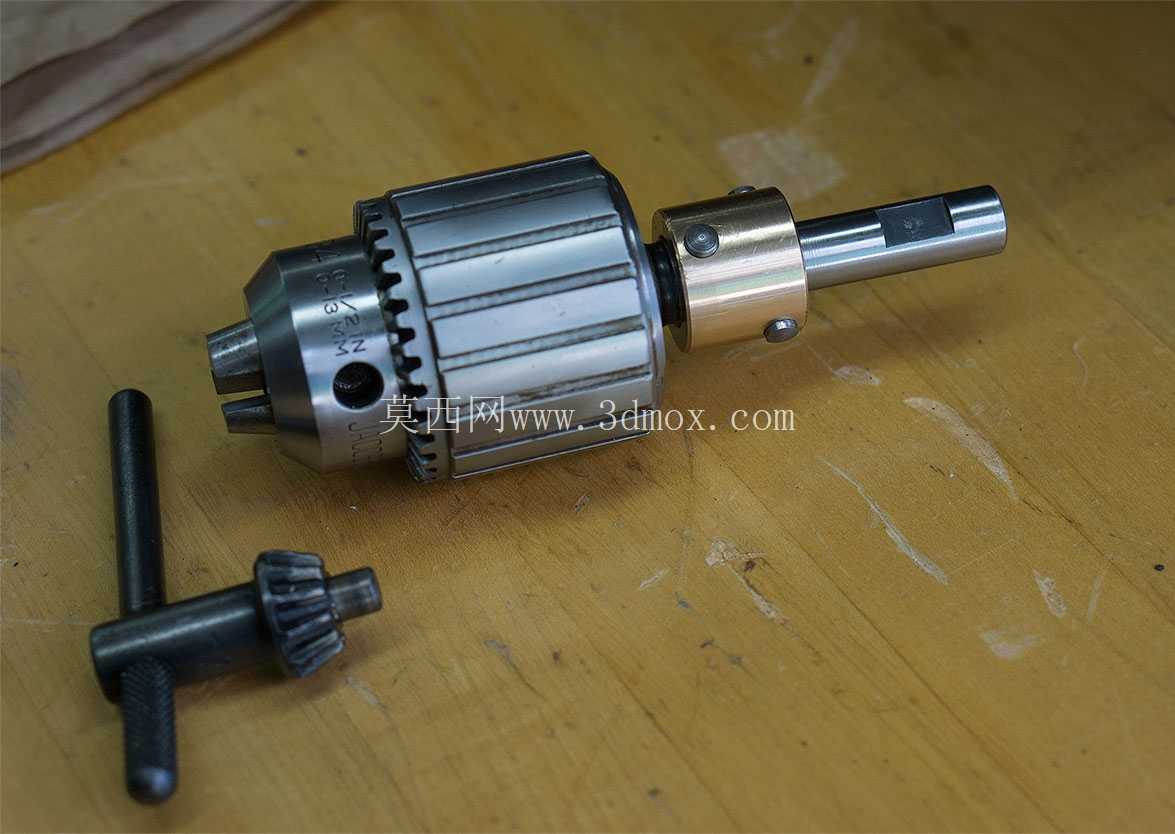

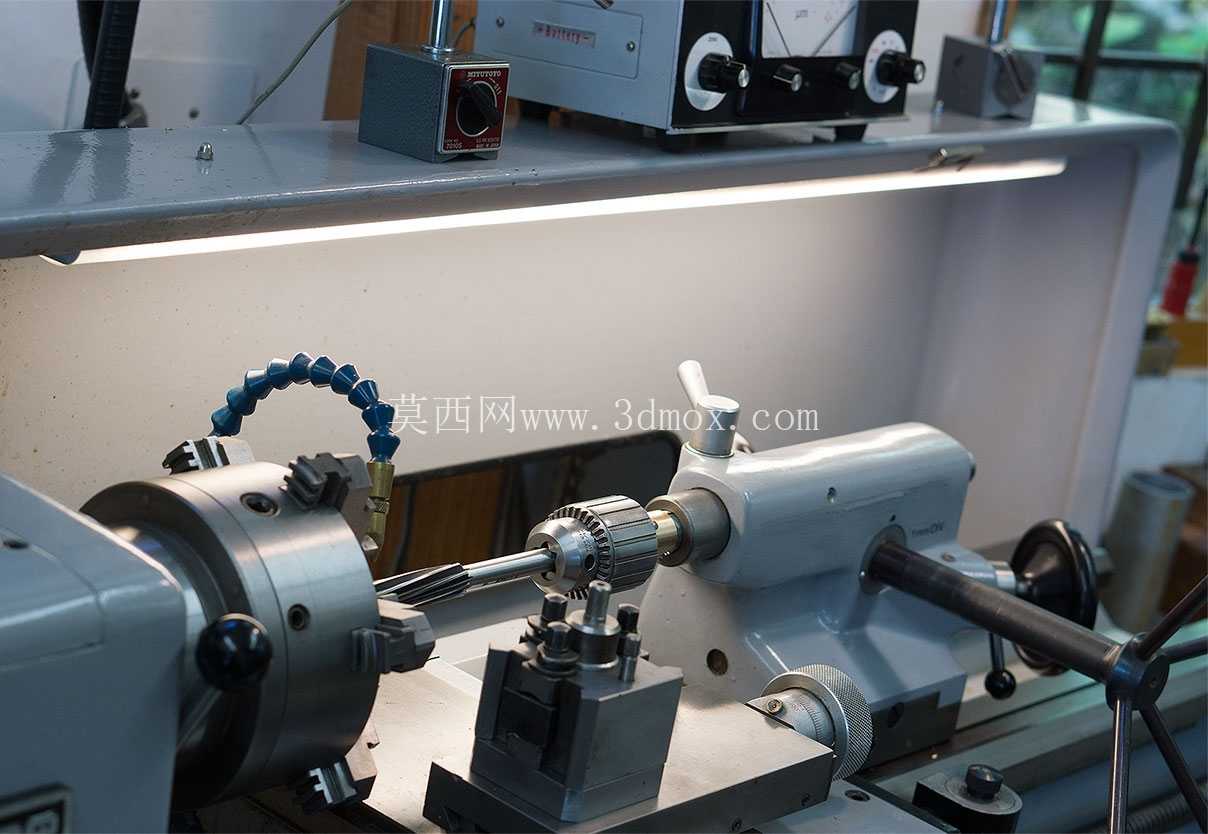

这款刀座的夹持端采用标准的钻夹头接口，适配1/2英寸柄部的夹头或者钻夹头，可以直接装夹直柄铰刀、丝锥，不需要额外定制转接杆，车间里常用的手用铰刀、机用铰刀都能直接装夹使用，配套的夹头扳手也是通用规格，操作和普通钻夹头没有区别，一线师傅不需要额外培训就能上手。安装端的柄部采用标准直柄带扁尾结构，可以直接装在车床尾座、钻床主轴、铣床夹头或者摇臂钻的主轴锥孔套内，不需要对原有设备做任何改装，直接替换原来的刚性刀座就能使用，安装边界和普通的直柄钻夹头完全一致，不需要额外预留安装空间，尾座进给行程也不会因为加装这个刀座产生额外损失。

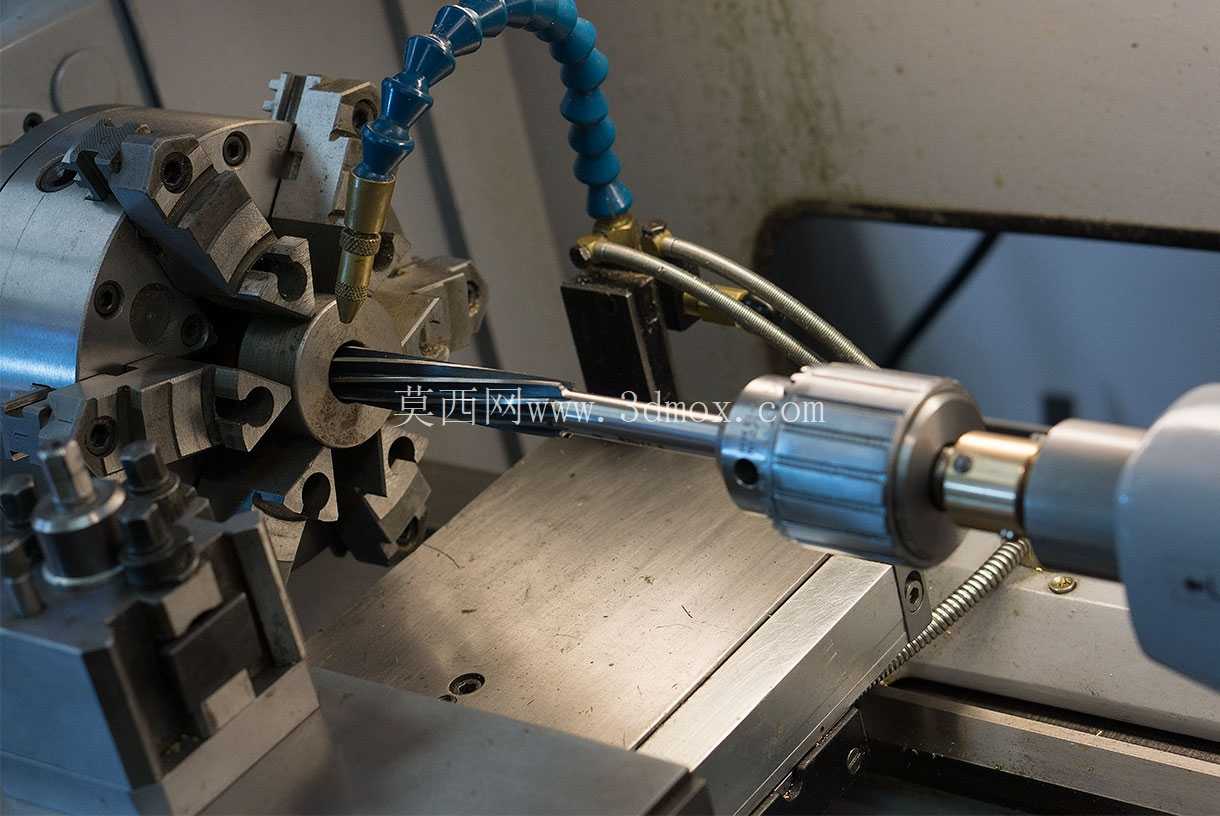

实际加工场景中，这款刀座特别适合修复已有底孔的铰孔作业，比如焊接件、铸件上已经预钻的底孔，因为工件装夹变形、焊接应力释放导致底孔轴线偏移的情况，用刚性刀座铰孔很容易把孔铰偏，用这款浮动刀座就能让铰刀顺着原有底孔的轴线走，保证铰出的孔与原有底孔同轴，不会出现台阶孔。另外在小批量零件加工时，不需要反复打表找正尾座与主轴的同轴度，哪怕尾座有几丝的偏移量，浮动结构也能自动补偿，大幅减少装夹找正的辅助时间。在攻丝作业时，浮动结构还能抵消主轴进给与丝锥导程不同步带来的轴向拉力，避免丝锥因为进给不匹配崩断，尤其是加工不锈钢、合金钢这类韧性材料时，能有效降低丝锥的损耗率。

需要注意的是，这款浮动刀座的浮动量是针对铰孔、攻丝这类低速进给工序设计的，不适合用于钻孔、铣削这类承受大径向切削力的工序，过大的切削力会让销子与衬套承受额外的冲击载荷，加快衬套的磨损。日常使用时要定期检查销子与衬套的配合间隙，如果间隙过大超过0.05mm就需要更换青铜衬套，避免浮动量过大导致铰孔精度下降，更换衬套时要保证两个衬套的同轴度，装完后转动卡盘主体应该滑动顺畅无卡滞，没有明显的径向旷量。
