带缓冲减震结构的单轮支撑脚轮设计

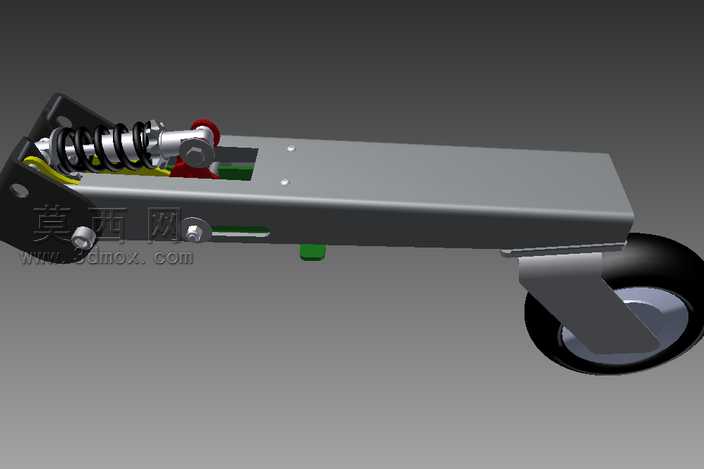

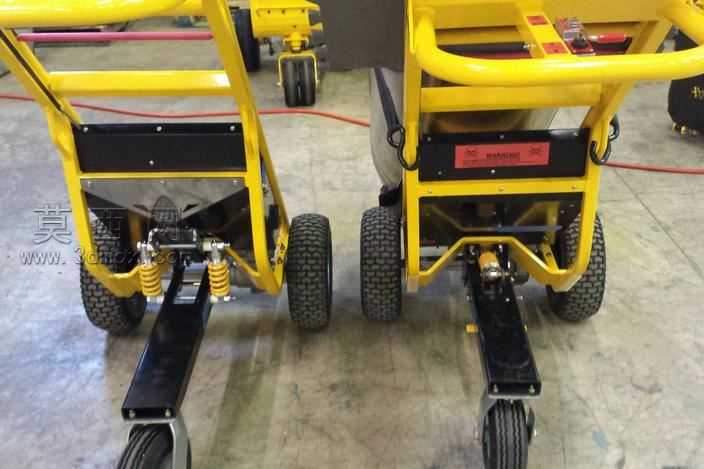

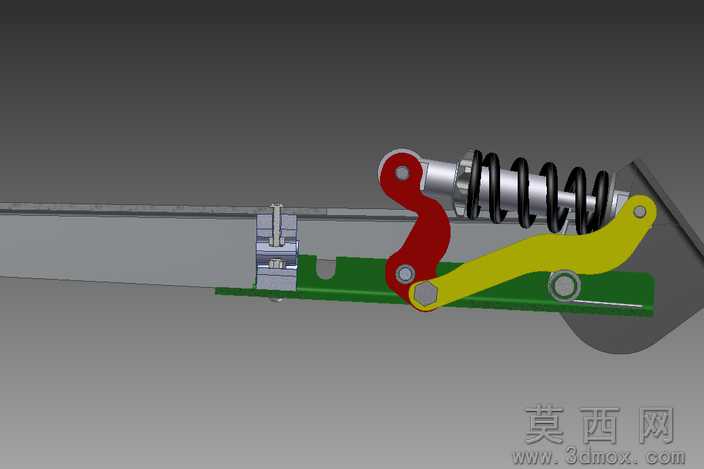

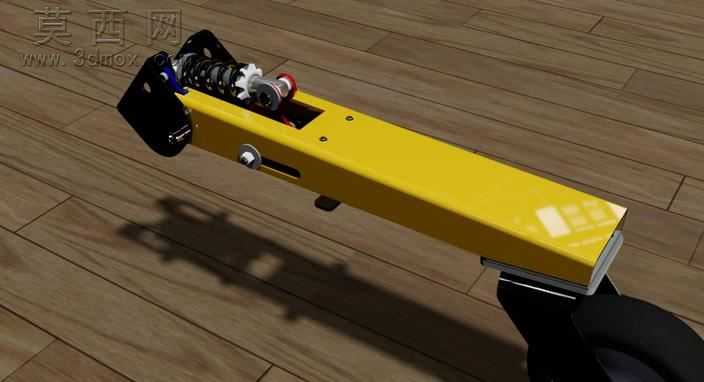

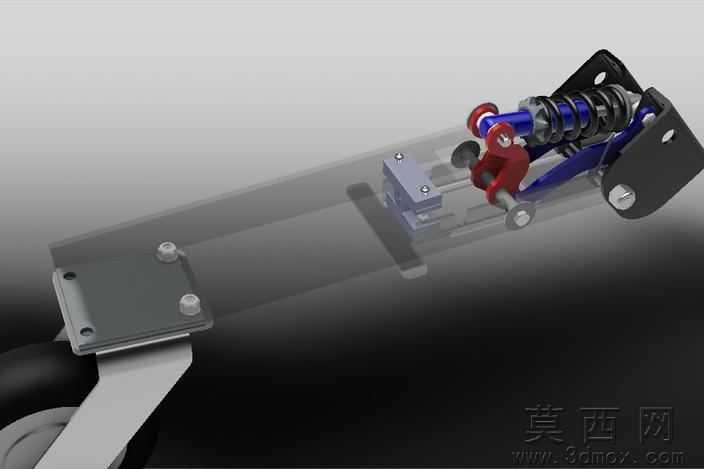

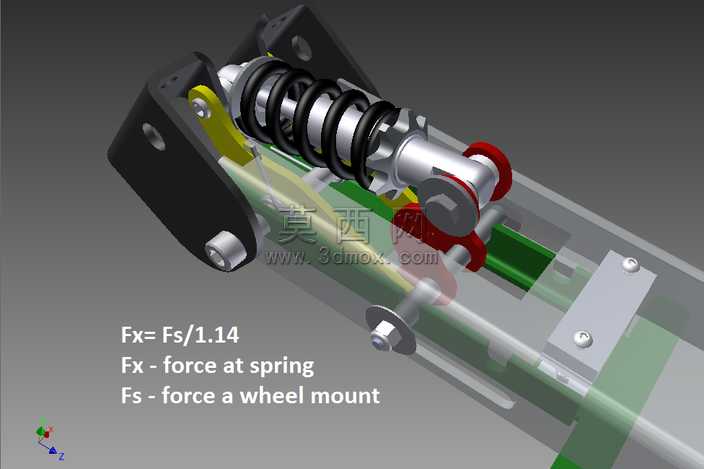

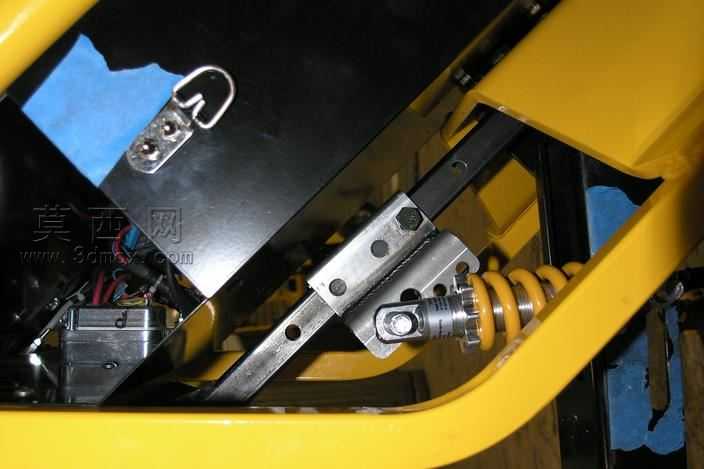

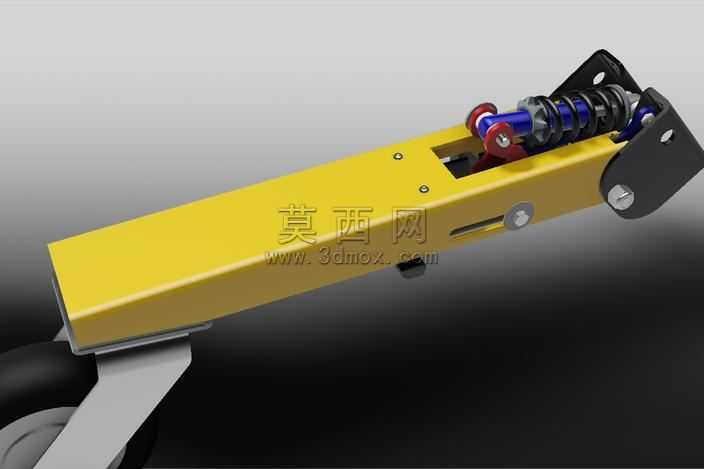

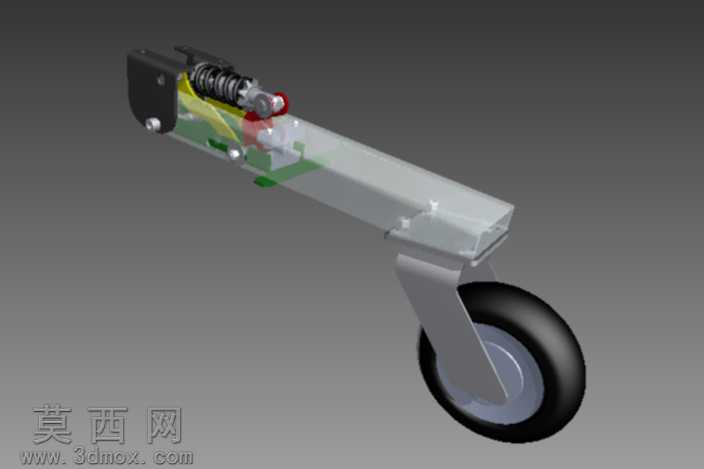

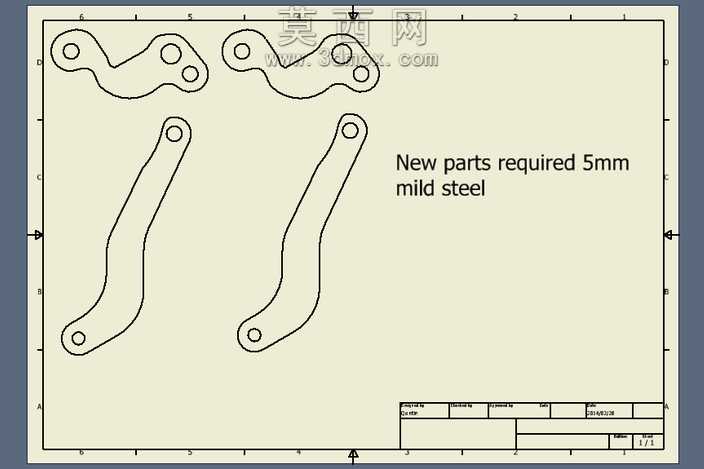

本作品为带缓冲减震功能的单轮支撑脚轮三维设计，建模过程中首先完成整体结构的比例规划，先搭建轮体与支撑臂的基础轮廓，轮体采用橡胶材质的外胎与硬质轮毂的分层结构，建模时分别对橡胶胎面的弧度、轮毂的安装孔位进行精准曲面绘制，保证轮体转动时的同轴度符合实际使用要求。支撑臂采用弯折式金属结构设计，建模时对弯折处的圆角过渡、安装平面的平整度做了参数化约束，避免应力集中问题。上部的缓冲组件是本设计的核心部分，包含弹簧、导向杆、限位块、连接基座多个零件，建模时逐一还原弹簧的螺距、线径参数，导向杆与支撑臂的滑动配合间隙按照实际装配公差设置，限位块的位置经过反复调整，保证缓冲行程处于合理区间，既可以在受压时提供足够的形变空间吸收冲击力，又不会因行程过大导致支撑失稳。渲染阶段对不同零件赋予对应材质：橡胶轮面设置哑光深黑材质，添加细微的颗粒质感模拟真实橡胶的触感；金属支撑臂与连接基座赋予银灰色金属材质，添加轻微的磨砂反射效果，还原冷轧钢构件的表面质感；弹簧部分采用亮面金属材质，突出弹性零件的加工质感；内部的缓冲阻尼块赋予半透明的工程塑料材质，可直观展示内部的结构布局。设计过程中参考了现有脚轮的受力特性，将原有的固定支撑结构改为弹性联动结构，上升联动的调整逻辑与折叠收纳的初始设计目标完全匹配，通过应力分析验证了各连接点的受力强度，确保在额定载荷下结构不会出现塑性变形。整体装配完成后对转动副、滑动副添加了运动约束，可模拟脚轮在受压时的缓冲动作、轮体转动的实际状态，所有零件的配合间隙均经过校验，不存在干涉问题，结构紧凑，可直接应用于小型移动设备、周转推车的底部支撑场景，兼顾移动灵活性与缓冲减震的实用性能。
