多规格塑料型材折线加工设备结构设计

　　在广告标识制作、塑料型材加工、装修装饰配套的生产场景里，这类塑料折线加工设备是小批量定制加工环节的核心工装，区别于大型金属折弯设备的大吨位设计，它针对PVC、亚克力、ABS等热塑性塑料型材的冷折或局部加热后折线成型需求开发，适配加工场景里常见的窄幅长条塑料件定角度弯折作业，比如灯箱边框折角、装饰线条转角、塑料线槽折弯等工序，都能通过这类设备完成稳定的折线加工，避免手工弯折出现的角度偏差、棱边不齐、局部发白开裂等常见加工缺陷。

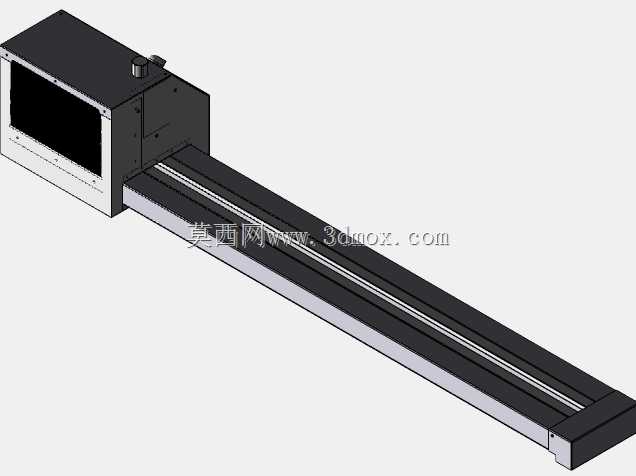

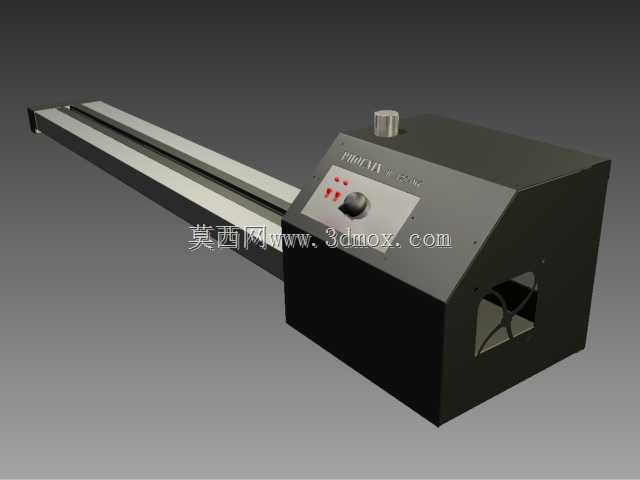

　　从结构布局来看，设备采用分体式长行程送料台加主机控制端的排布，长条形工作台面内嵌平行直线导轨，作为塑料型材的送料定位基准，导轨的有效行程覆盖600mm、900mm、1200mm、1600mm四种加工幅面的送料需求，不同幅面的机型仅调整导轨长度与台面板尺寸，主机端的弯折执行、控制模块完全通用，这种模块化设计思路能大幅降低不同规格机型的设计、生产与维护成本，也方便用户根据自身常加工的型材长度选择对应机型，避免不必要的设备占地浪费。主机箱体采用薄钢板折弯焊接成型，侧面开设散热通风孔，内置的弯折执行机构、驱动组件都封闭在箱体内，既可以避免加工过程中碎屑、灰尘落入传动部件造成卡滞，也能降低作业过程中的机械传动噪音，箱体正面倾斜布置操作面板，符合站立作业时的人体工学视角，操作人员无需弯腰就能清晰观察面板上的控制按钮、调节旋钮，面板上设置的调节旋钮用于控制弯折角度、进给速度，按钮组对应设备启动、急停、复位等基础操作，顶部的调压旋钮用于适配不同厚度、材质塑料件的弯折压力匹配，避免压力过大造成塑料件压裂，或是压力不足导致弯折角度回弹超差。

　　设备的安装边界需要结合加工幅面预留操作空间，以1600mm幅面机型为例，设备总长接近两米，主机端宽度约600mm，安装时需要在送料台的前后两端各预留至少300mm的上下料操作空间，地面保持水平，避免长导轨因安装倾斜出现送料卡滞、定位精度偏移的问题。在功能设计上，设备的弯折工位设置有定位挡块，可根据需要弯折的位置快速调整定位尺寸，配合导轨上的刻度标识，能快速完成批量工件的定位调试，不需要每次弯折都重新测量尺寸，大幅提升小批量加工的效率。针对塑料材质弯折容易出现的回弹问题，设计时在弯折执行端预留了角度补偿余量，可通过面板旋钮微调补偿量，适配不同材质、不同厚度塑料件的回弹特性，保证弯折后的成品角度公差控制在±0.5°以内，满足装饰类、结构类塑料件的装配精度要求。

　　在实际生产选型过程中，这类设备不需要配套复杂的液压站或是大功率驱动电机，整体功耗低，接入常规民用220V电源即可使用，适合小型加工门店、工厂辅助加工工位使用，相比大型折弯设备，它的操作门槛更低，普通操作人员经过十几分钟的简单培训就能独立完成作业，不需要掌握复杂的数控编程技能。设备的导轨面采用硬质阳极氧化处理，耐磨性能优异，长期输送塑料型材也不会出现明显的划痕磨损，保证送料的平直度，主机箱体内的传动部件采用免维护的自润滑轴承，日常使用只需要定期清理台面上的塑料碎屑即可，不需要频繁加注润滑油，降低日常维护的工作量。

　　从三维建模的角度来看，这类设备的结构拆分逻辑清晰，长导轨部分可采用参数化设计，调整长度参数就能快速生成不同幅面的机型模型，主机箱体的钣金件可通过钣金模块直接展开下料，操作面板上的控件可复用标准件模型，大幅缩短同系列不同规格机型的设计周期，建模过程中需要重点验证导轨与主机弯折工位的同轴度，避免装配后出现送料偏移，同时要校核箱体内部的元器件安装空间，保证驱动组件、控制线路都有足够的布置空间，不会出现运动干涉，还要考虑设备的重心位置，将重量较大的驱动部件布置在主机箱体底部，降低设备整体重心，避免长行程送料时设备出现翘头、晃动的问题，保证加工过程的稳定性。
