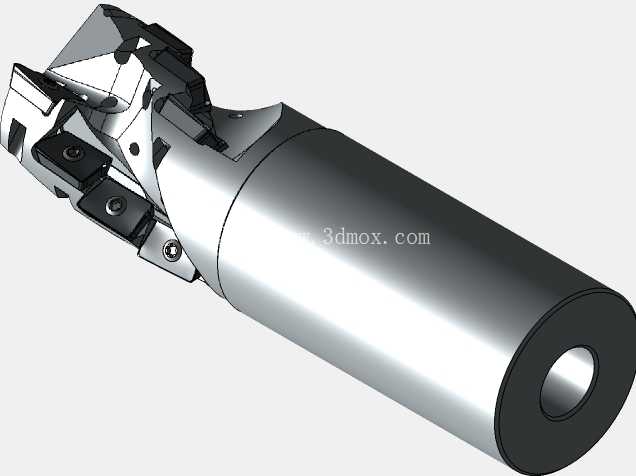

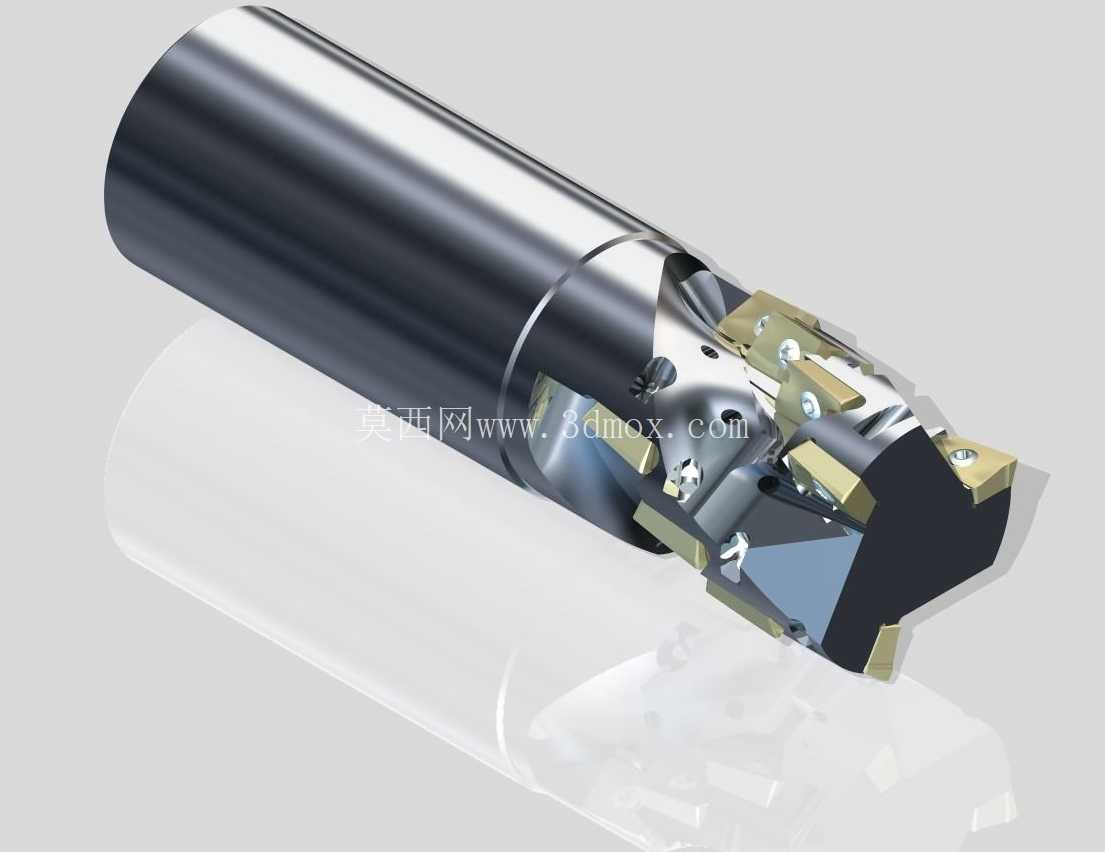

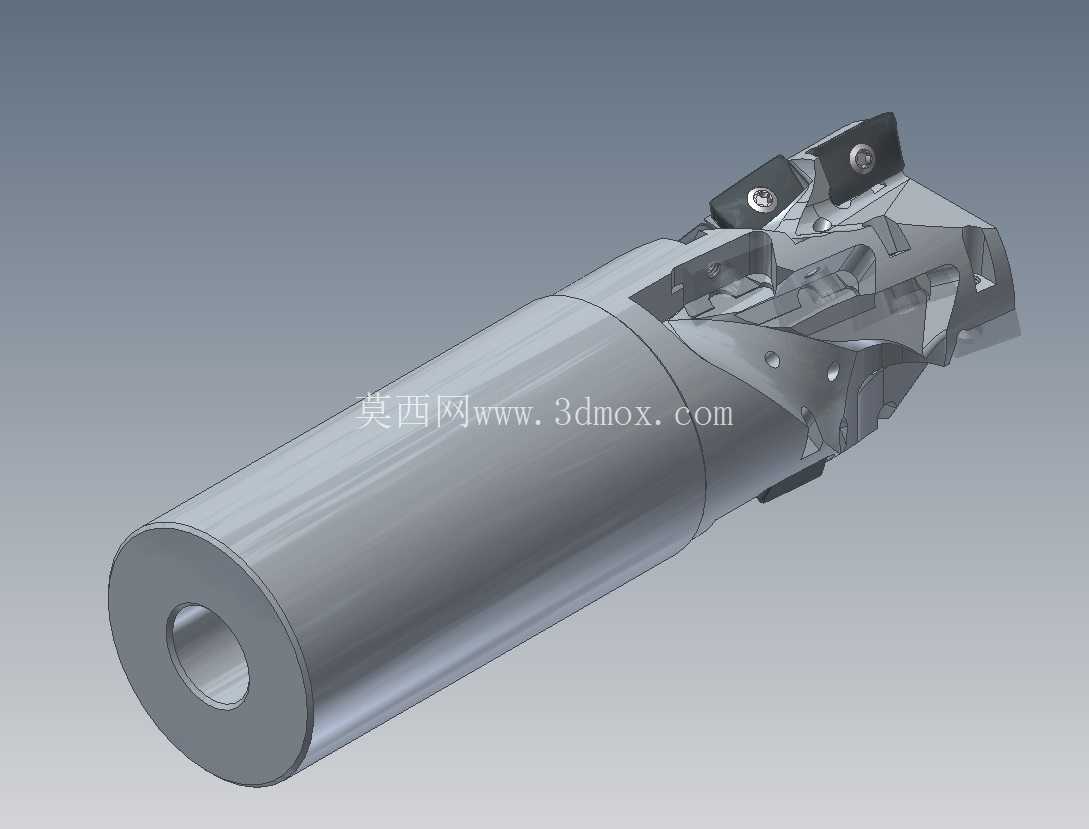

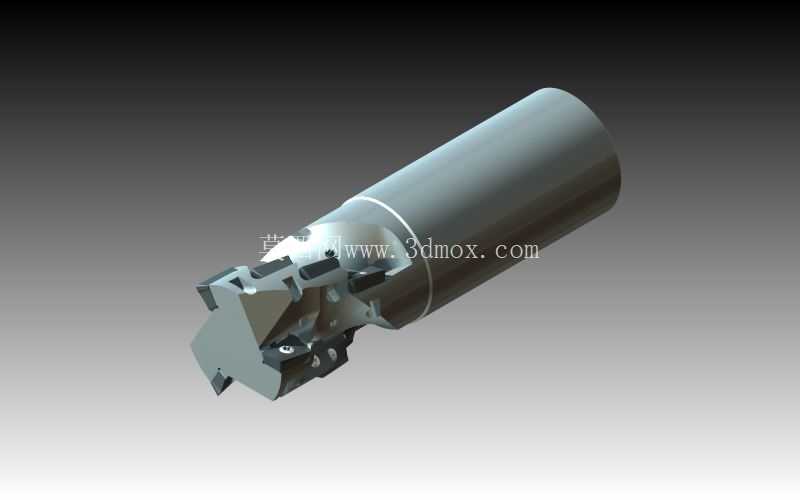

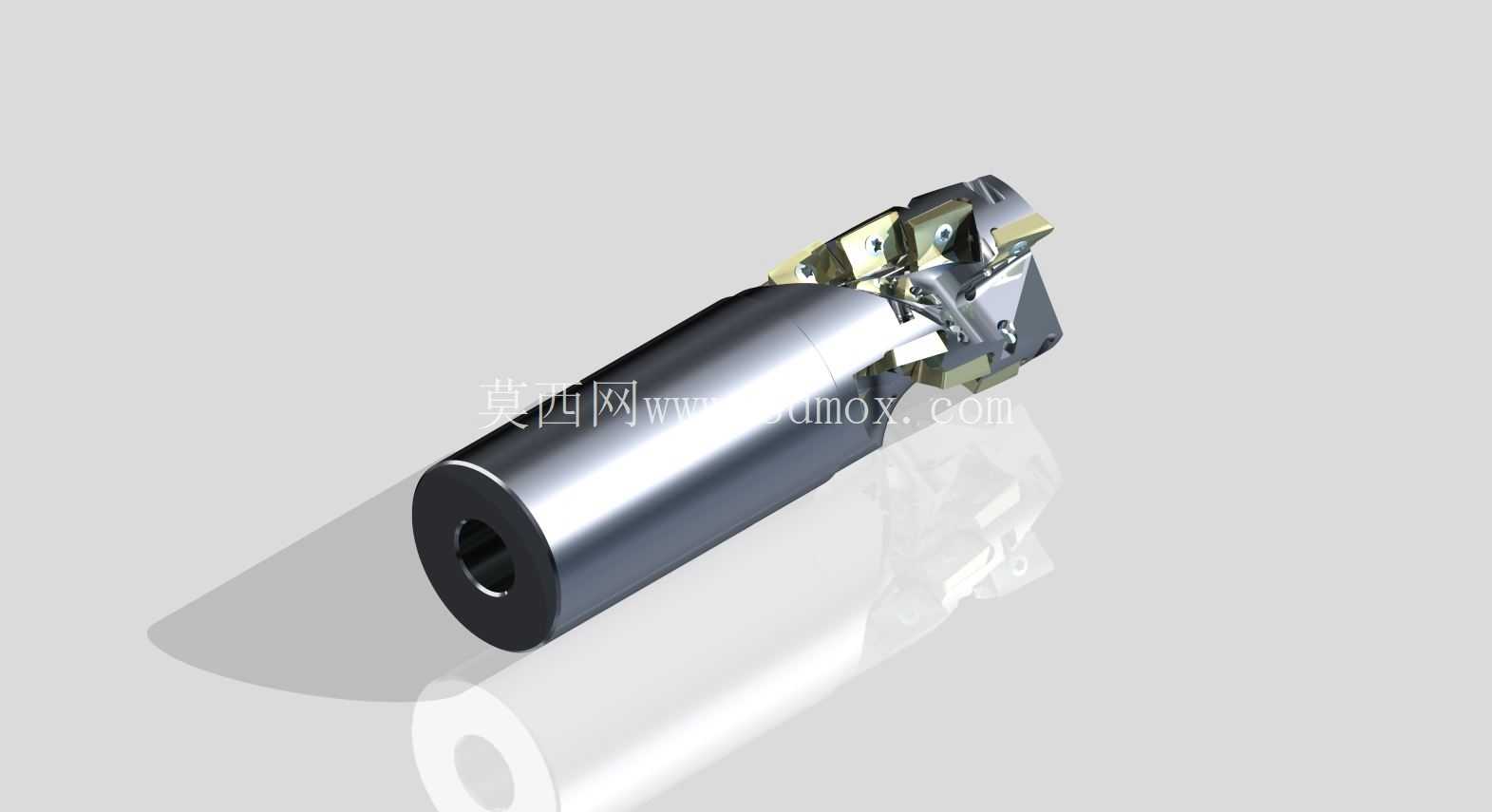

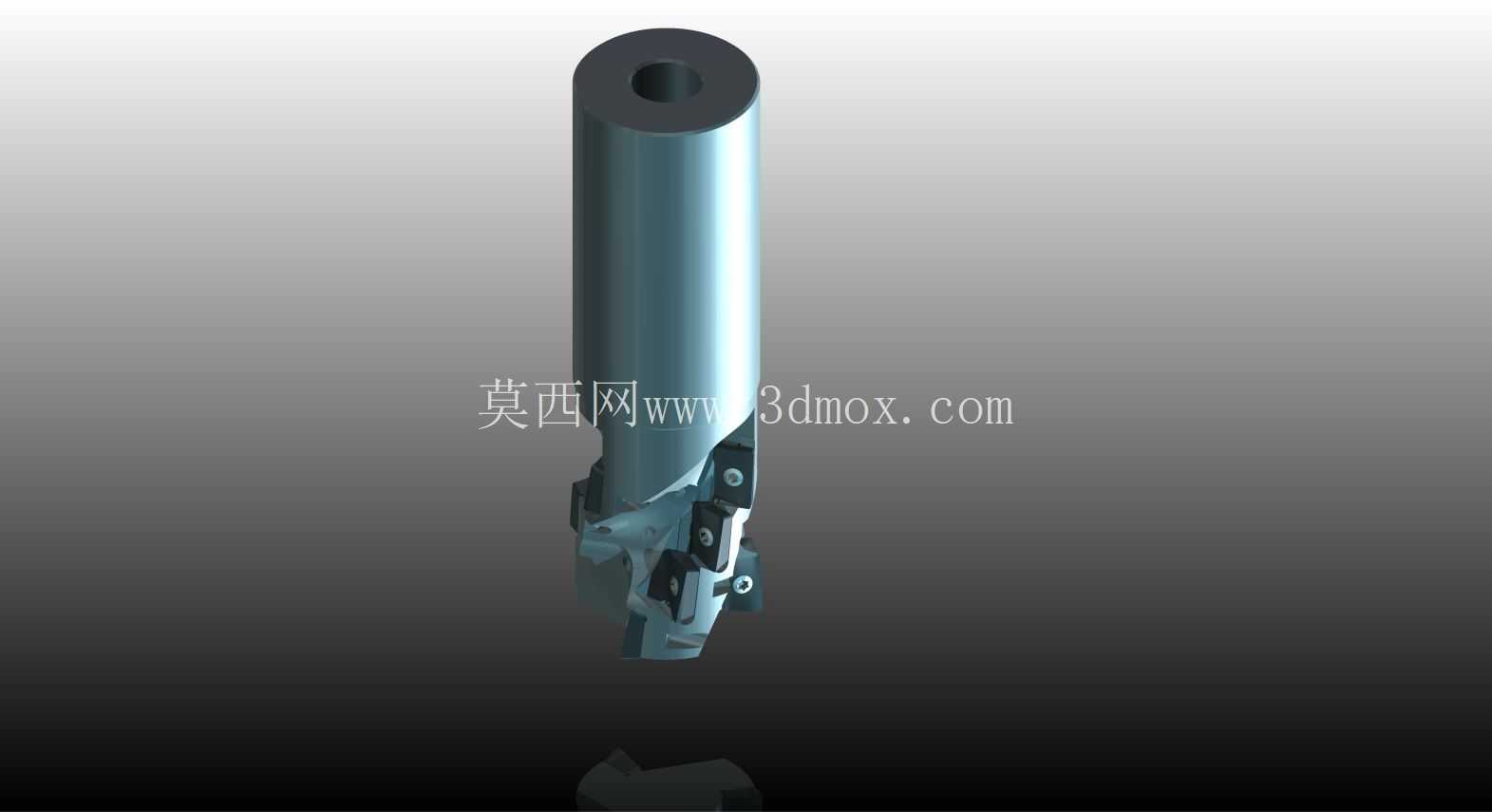

可转位玉米铣削刀具结构设计

　　这款铣削刀具主要面向数控铣床、加工中心的大余量金属去除工况，在模具钢开粗、合金钢件平面铣削、长槽铣削、台阶面加工场景中应用广泛，相比普通立铣刀，其多刀片排布的结构能在大切深参数下保持稳定切削，大幅减少单刃切削负荷，适合重型切削场景下的高效加工需求。从结构设计来看，刀体采用整体合金钢基体做调质处理，表面做硬化涂层提升耐磨性能，刀体上的刀片槽按照螺旋升角错落排布，沿刀体圆周方向形成连续的切削刃轨迹，避免加工过程中出现接刀台阶，同时螺旋排布的刀片能让切削力沿轴向分散，减少加工时的振动冲击，提升工件表面加工质量。

　　刀片采用可转位硬质合金刀片，通过压紧螺钉固定在刀体的定位槽内，每个刀片的定位面都经过精密磨削，保证刀片安装后的径向跳动、轴向跳动控制在微米级范围内，当刀片切削刃磨损后，只需松开压紧螺钉转动刀片更换新的切削刃即可继续使用，无需重新对刀，大幅减少换刀辅助时间，降低刀具使用成本。刀体的柄部采用标准直柄结构，适配常见的ER夹头、强力刀柄装夹，安装时需保证柄部插入刀柄的长度不小于柄部直径的1.5倍，避免大切削力下出现刀柄打滑、刀具窜动的问题；刀体的排屑槽沿螺旋方向设计，槽型经过抛光处理，能在切削过程中让切屑顺着螺旋槽顺利排出，避免切屑堵塞在刀槽内刮伤已加工表面，同时减少切屑对刀体的冲刷磨损。

　　在实际选型使用时，需要根据加工机床的主轴功率、刚性匹配对应的切削参数，加工普通碳钢时线速度可控制在120-180m/min区间，每齿进给量根据刀片牌号选择0.1-0.2mm/z，切深可根据刀体有效切削刃长度调整，最大切深不超过刀体切削段长度的80%，避免刀片参与切削的长度过长导致切削力激增。设计过程中需要重点考虑刀体的动平衡性能，由于刀具在高转速下旋转，刀体上的刀片槽、压紧螺钉的重量差需要控制在极小范围内，出厂前需做动平衡校正，避免高转速下出现离心力过大导致的振动、刀柄损伤问题；同时刀片的压紧结构需要做防松设计，采用带自锁性能的压紧螺钉，配合螺纹锁固胶使用，避免断续切削时的冲击导致螺钉松动，引发刀片飞出的安全隐患。

　　刀体端部的中心设计有内冷孔，可配合机床的内冷系统将高压切削液直接输送到切削区域，快速带走切削产生的热量，降低刀片切削温度，延长刀片使用寿命，同时高压切削液也能辅助冲排切屑，避免切屑二次切削。在安装边界上，刀具装夹后需要保证刀尖的径向跳动不超过0.02mm，轴向跳动不超过0.01mm，若跳动超差需要检查刀片定位面是否有切屑残留、刀柄内孔是否有杂质，清理后重新装夹校正，避免单刃负荷过大导致刀片过早崩损。这款刀具的切削段采用错齿排布设计，相邻刀片的切削刃在轴向有微小的重叠量，保证大切深加工时不会出现残留的切削台阶，相比焊接式玉米铣刀，可转位结构的刀体可以重复使用，只需要更换磨损的刀片即可，长期使用成本更低，同时刀片可以根据加工材料选择不同的牌号与涂层，加工钢件、不锈钢、铸铁等不同材料时只需更换对应刀片，无需更换整个刀体，适配性更强。
