拖车大篷车用多片式钢板弹簧结构设计

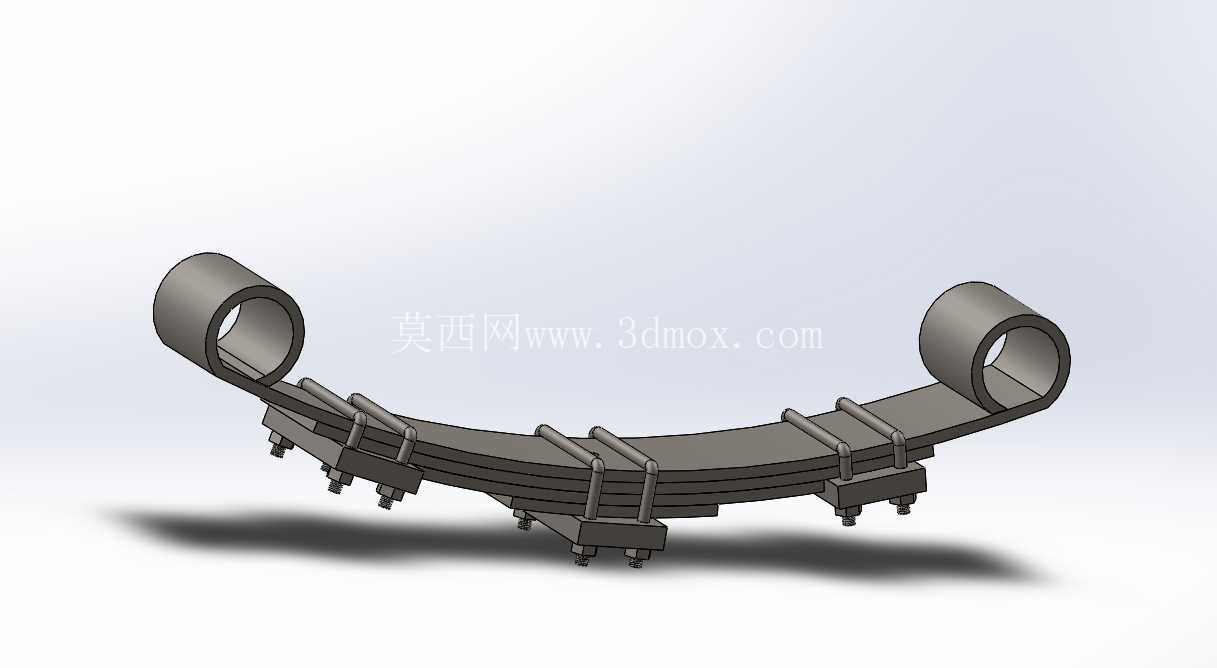

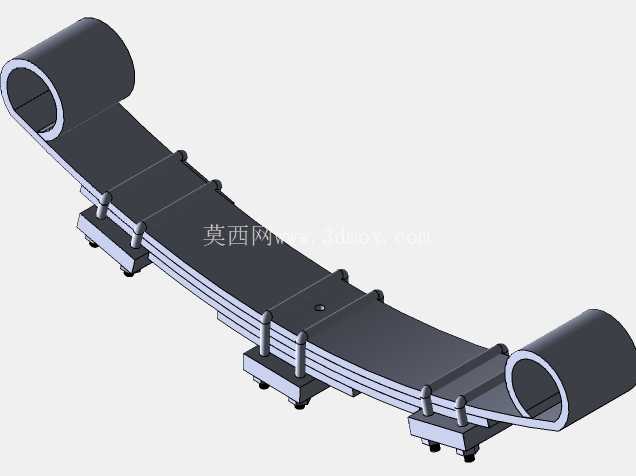

　　在非道路作业拖车、旅居大篷车这类低速重载运输装备的悬架系统中，钢板弹簧是承担承重、缓冲、导向多重作用的核心部件，不同于乘用车辆的螺旋弹簧或空气悬架结构，多片叠合的钢板弹簧凭借结构简单、维护成本低、抗冲击载荷能力强的特性，完美适配这类装备行驶路况复杂、载荷波动大、维保条件有限的使用场景。这套板簧结构采用等强度变截面叠片设计，主片两端卷制为圆环形衬套安装位，用于铰接车架吊耳与车桥连接座，卷耳内部预留衬套安装空间，可匹配橡胶衬套或金属衬套，抵消行驶过程中车架与车桥之间的相对扭转与横向窜动，避免刚性连接带来的应力集中断裂风险。叠片组从主片到副片长度逐层递减，每片钢板之间预留微小间隙，配合中部U型螺栓紧固结构，将所有叠片压紧为一个整体弹性梁，当车辆行驶在颠簸路面时，各片钢板之间产生微小滑动摩擦，可快速衰减路面传递的振动能量，无需额外配置减震器即可满足低速行驶的平顺性要求，大幅降低整套悬架的结构复杂度与制造成本。中部U型螺栓的安装位做了平面铣削处理，保证与车桥安装座的贴合度，避免紧固后出现局部应力集中，U型螺栓配套的锁紧螺母采用防松结构，适配长期颠簸工况下的连接可靠性，防止螺栓松动导致板簧移位。

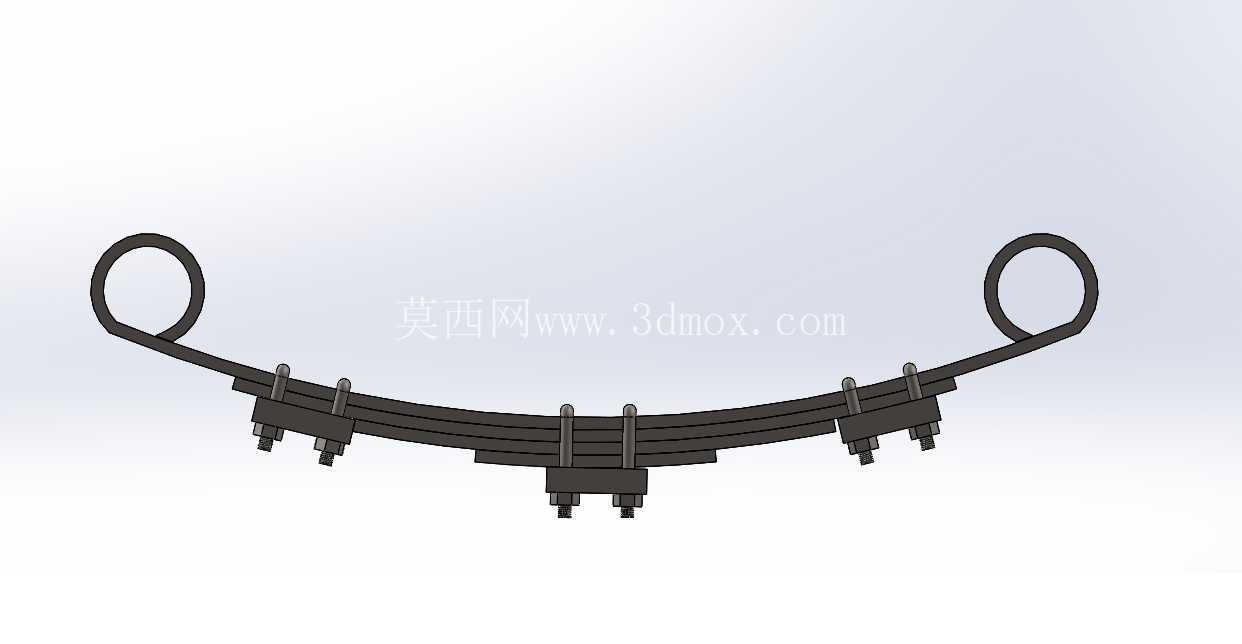

　　板簧两端卷耳的中心距、弧高参数是匹配悬架行程的核心边界，这套结构的自由弧高按照额定载荷下的静扰度量身设计，保证满载状态下板簧仍保留足够的反向变形余量，不会出现压平甚至反弓的失效情况，同时空载状态下弧高不会过大导致车桥跳动量超标。叠片的数量与单片厚度根据额定承载能力匹配，每片钢板的端部做了倒角处理，避免应力集中导致的片端断裂，同时减少片间接触的应力峰值。在实际安装过程中，板簧中部通过U型螺栓刚性固定在车桥的安装座上，前端卷耳通过销轴与车架前端的固定吊耳铰接，后端卷耳与车架上的活动吊耳连接，可补偿板簧变形过程中的长度变化，避免运动干涉。

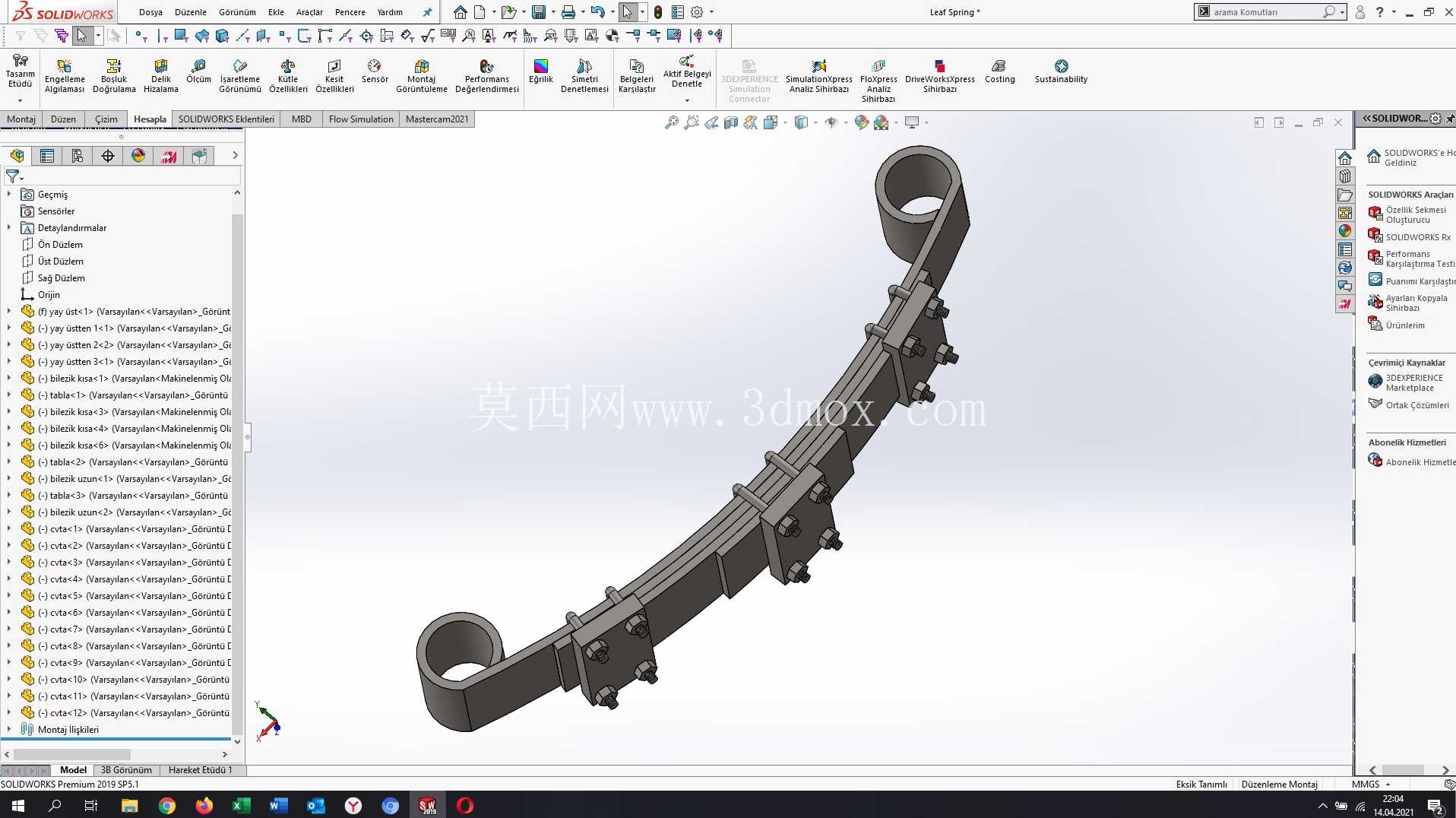

　　这套板簧结构的建模过程严格按照实际加工工艺搭建，每片钢板的曲率半径、长度、厚度参数都对应实际量产的板簧规格，卷耳的内径、宽度尺寸匹配通用的衬套与销轴规格，中部U型螺栓的孔位间距符合常规拖车车桥的安装标准，可直接用于同吨位拖车、大篷车的悬架系统选型参考，也可作为板簧生产工艺验证、悬架运动仿真的基础模型。建模时还原了板簧的实际叠合状态，包括片间的接触位置、U型螺栓的紧固结构、中心定位螺栓的细节，在做运动仿真时可直接设置片间的摩擦参数，模拟真实工况下的板簧变形与阻尼特性，无需额外做结构简化。

　　对于结构设计人员来说，这套模型可直接套用在低速运输车辆的悬架设计中，根据实际承载需求调整叠片数量、单片厚度、弧高参数即可快速衍生出不同载荷等级的板簧结构，大幅缩短悬架系统的开发周期；对于设备选型人员来说，可通过模型直观核对安装边界尺寸，确认卷耳中心距、中部安装位宽度、U型螺栓规格是否与现有车桥、车架匹配，避免选型错误带来的安装干涉问题。不同于单片式钢板弹簧，多片叠合结构的损坏往往从最短板簧的片端开始，建模时特意还原了每片板簧的端部细节，可用于后续的有限元应力分析，校核不同载荷下各片板簧的应力分布，优化片长与曲率参数，让各片板簧的应力分布更均匀，提升整套板簧的疲劳寿命。在实际使用场景中，这类板簧除了承担垂直方向的承重缓冲作用，还可传递车桥与车架之间的纵向力与横向力，承担悬架的导向作用，无需额外配置导向拉杆，进一步简化悬架结构，这也是这类板簧在低速重载拖车上被广泛应用的核心原因。
